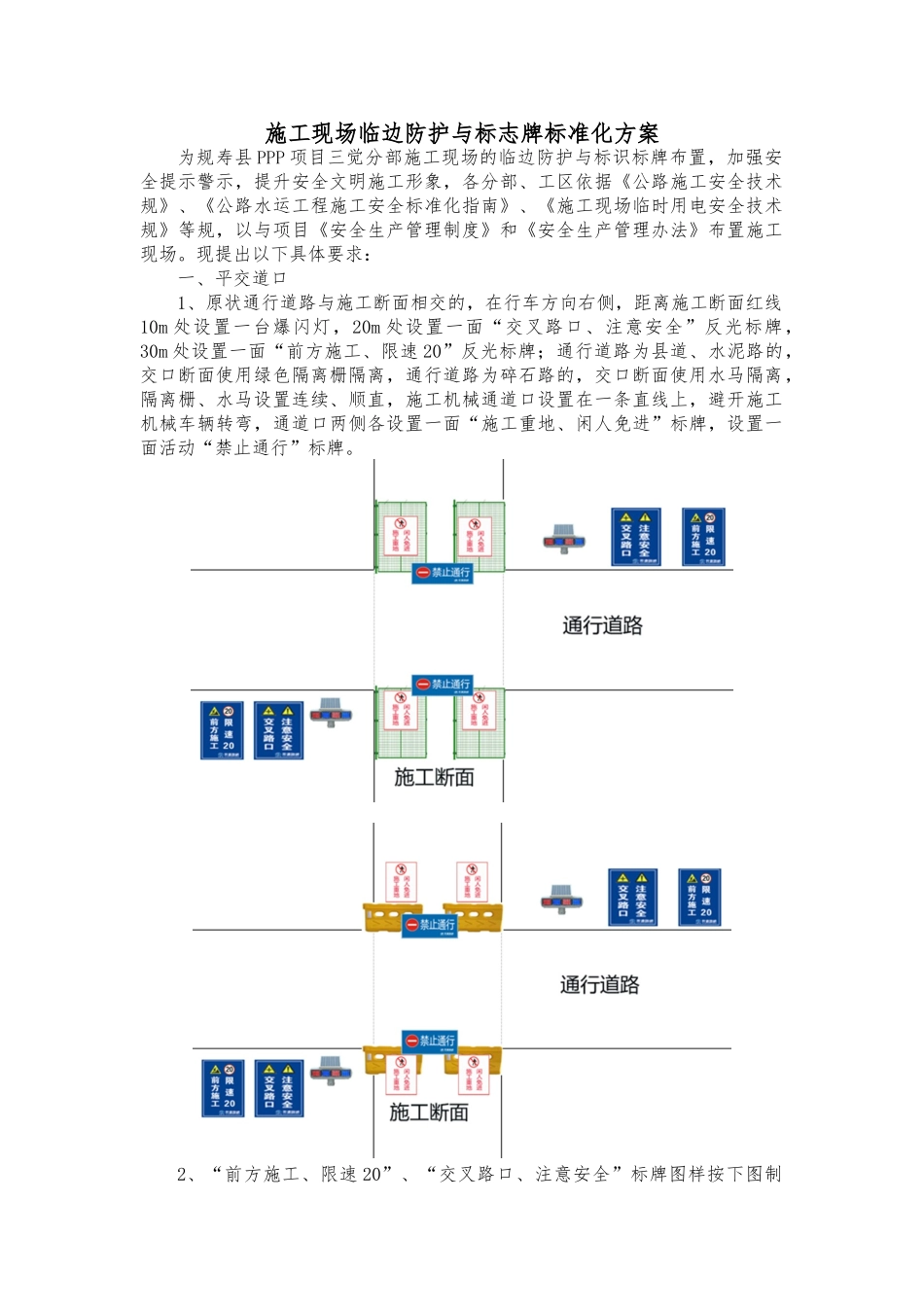

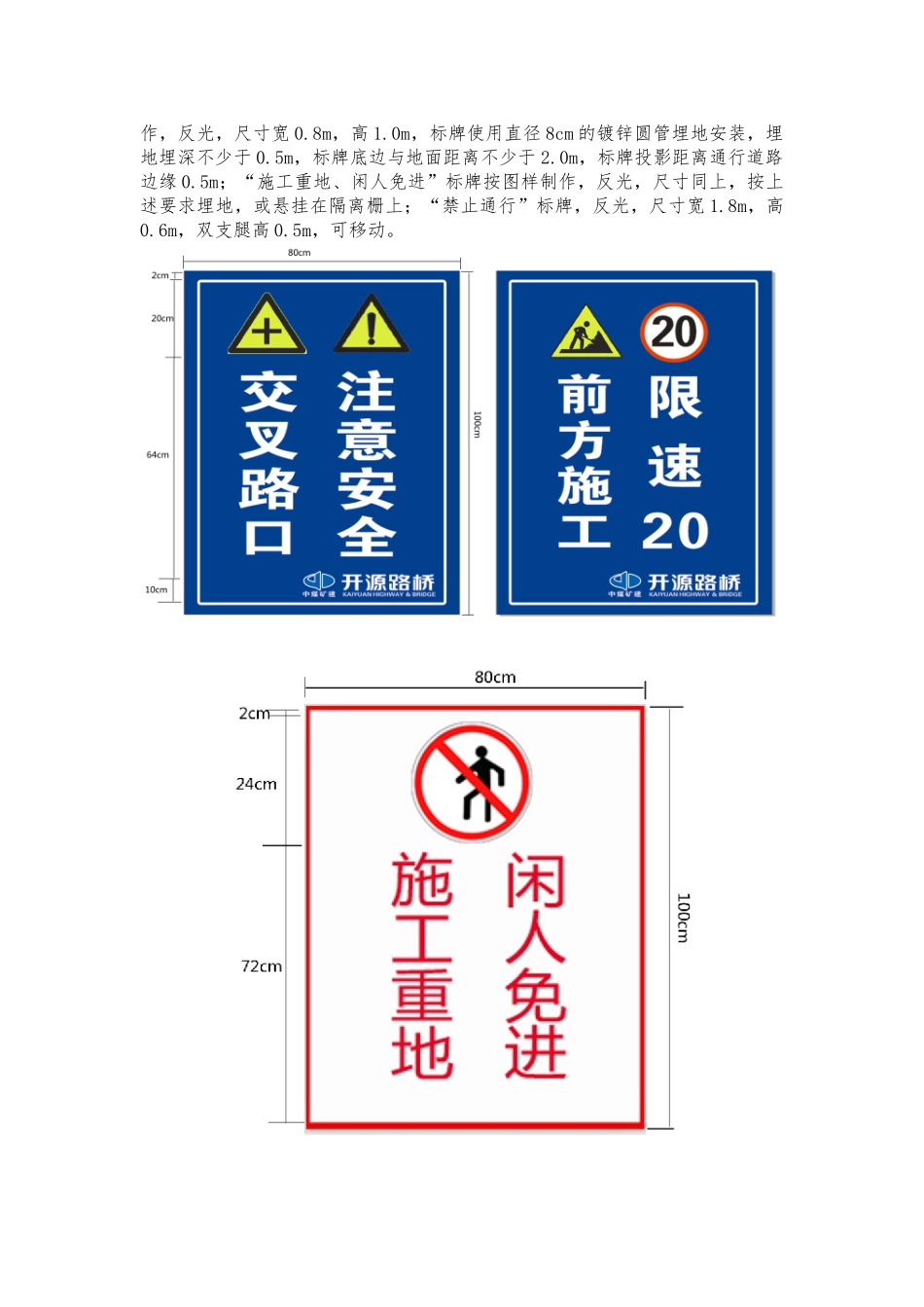

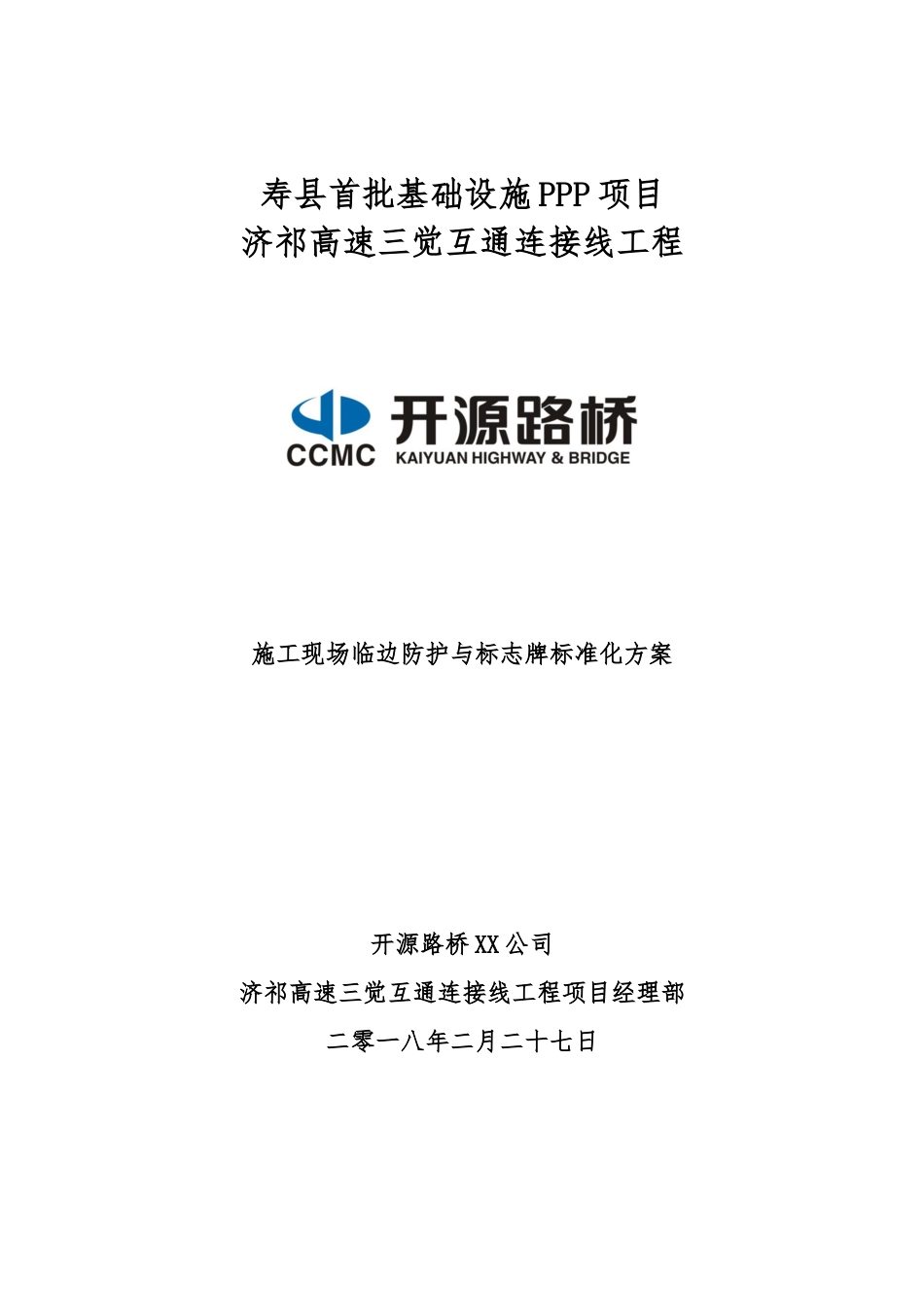

寿县首批基础设施 PPP 项目济祁高速三觉互通连接线工程施工现场临边防护与标志牌标准化方案开源路桥 XX 公司济祁高速三觉互通连接线工程项目经理部二零一八年二月二十七日施工现场临边防护与标志牌标准化方案为规寿县 PPP 项目三觉分部施工现场的临边防护与标识标牌布置，加强安全提示警示，提升安全文明施工形象，各分部、工区依据《公路施工安全技术规》、《公路水运工程施工安全标准化指南》、《施工现场临时用电安全技术规》等规，以与项目《安全生产管理制度》和《安全生产管理办法》布置施工现场。现提出以下具体要求：一、平交道口1、原状通行道路与施工断面相交的，在行车方向右侧，距离施工断面红线10m 处设置一台爆闪灯，20m 处设置一面“交叉路口、注意安全”反光标牌，30m 处设置一面“前方施工、限速 20”反光标牌；通行道路为县道、水泥路的，交口断面使用绿色隔离栅隔离，通行道路为碎石路的，交口断面使用水马隔离，隔离栅、水马设置连续、顺直，施工机械通道口设置在一条直线上，避开施工机械车辆转弯，通道口两侧各设置一面“施工重地、闲人免进”标牌，设置一面活动“禁止通行”标牌。2、“前方施工、限速 20”、“交叉路口、注意安全”标牌图样按下图制作，反光，尺寸宽 0.8m，高 1.0m，标牌使用直径 8cm 的镀锌圆管埋地安装，埋地埋深不少于 0.5m，标牌底边与地面距离不少于 2.0m，标牌投影距离通行道路边缘 0.5m；“施工重地、闲人免进”标牌按图样制作，反光，尺寸同上，按上述要求埋地，或悬挂在隔离栅上；“禁止通行”标牌，反光，尺寸宽 1.8m，高0.6m，双支腿高 0.5m，可移动。3、爆闪灯安装高度不低于 2.0m，埋深不少于 0.5m，投影距离通行道路边缘不少于 0.5m；隔离栅高度不低于 1.8m，距离通行道路边缘不少于 0.5m，安装连续、顺直，立柱上贴反光贴；水马放置连续、顺直，贴反光贴。二、施工便道1、路基施工便道通行安全通畅，沿便道两侧设置反光弹性立柱，每 10m/个，每 200m 设置一面指向牌，转弯改道处设置一面指向牌。 指向牌按图样制作，反光，尺寸宽 1.0m，高 0.8m，双支腿高 0.5m。2、桥涵施工便道，两侧设置临边防护栏，并绑扎安全网，悬挂“当心落水”、“注意安全”、“禁止翻越防护栏”标志牌。临边防护围栏为钢管围挡，高 1.2m，站管间距 2.0m，横管设置两道，上横管高 1.2m，下横管高 0.6m，栏杆根部应设置高度不低于 18cm 的挡脚板；“禁止翻越防护栏”、“当心...
