开关与插座安装施工工艺标准

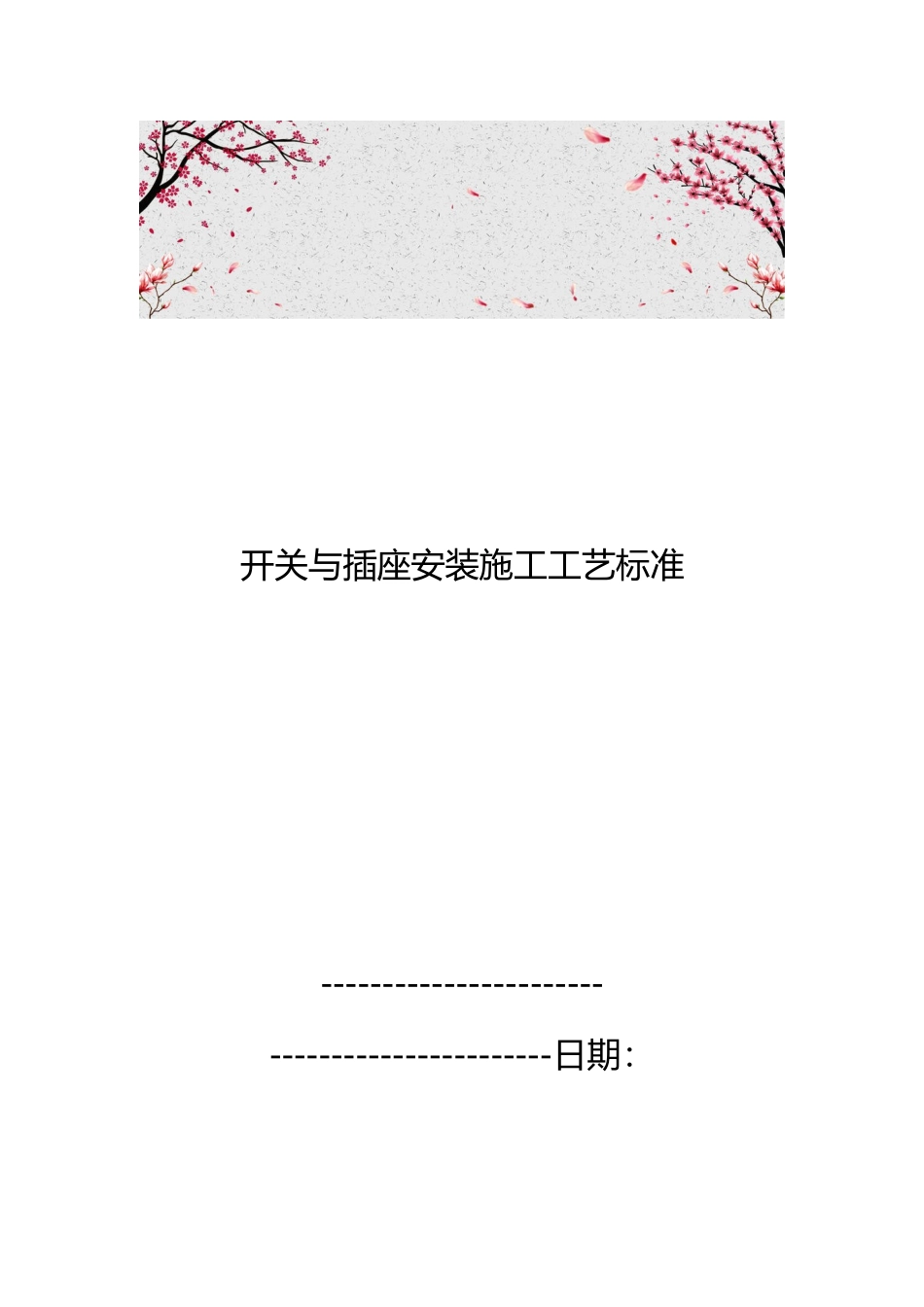

开关与插座安装施工工艺标准_第1页
1/7

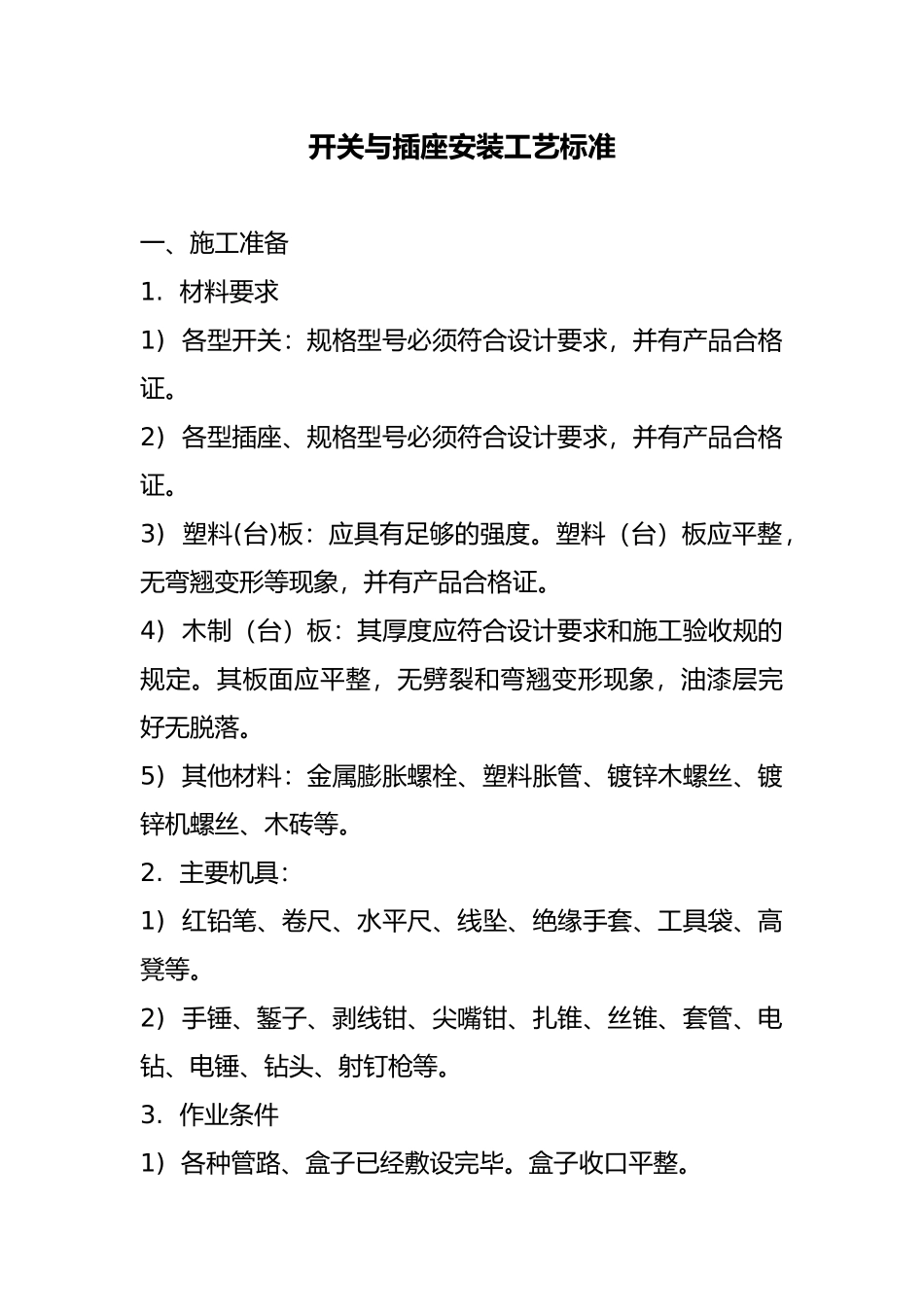

开关与插座安装施工工艺标准_第2页
2/7

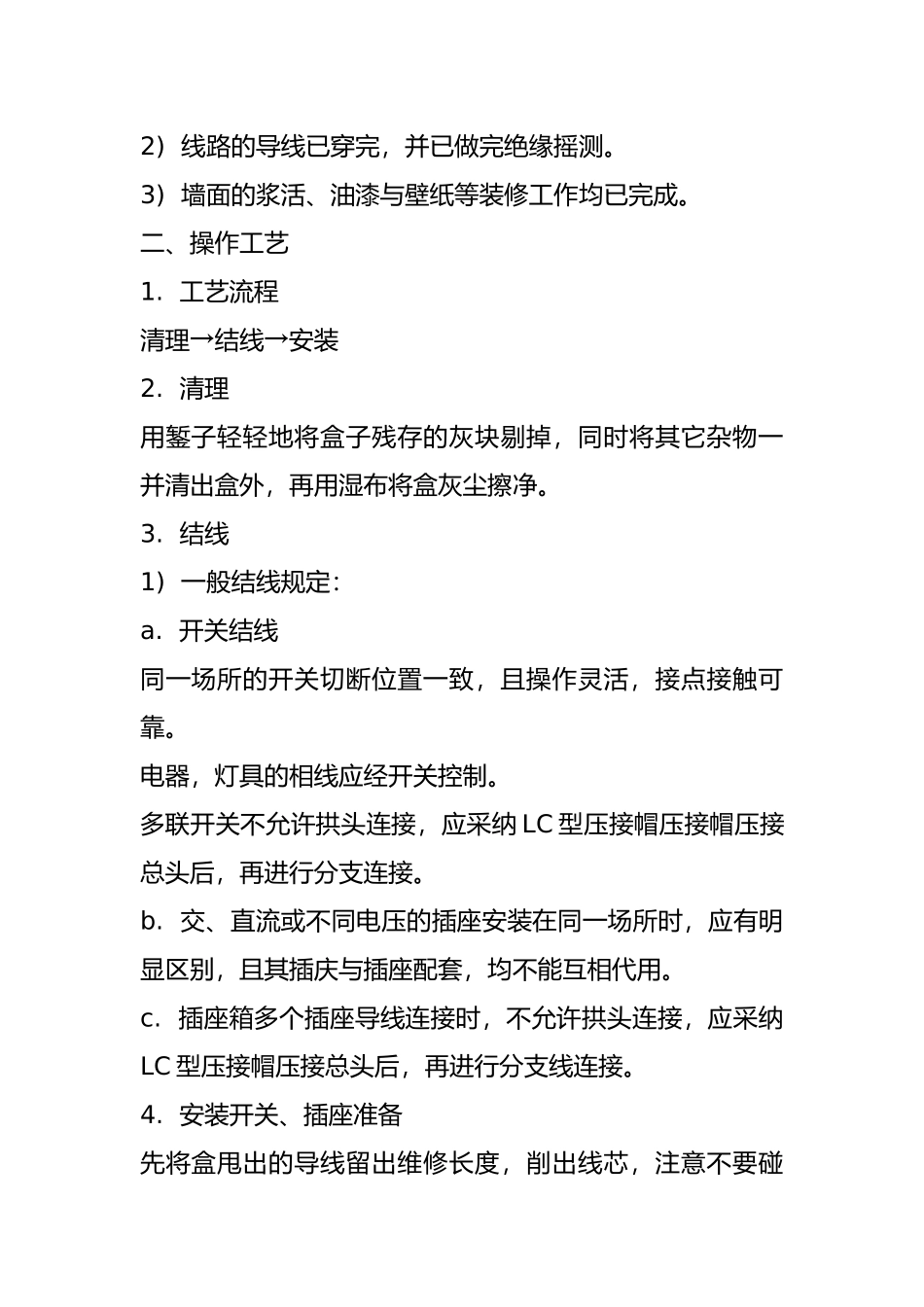

开关与插座安装施工工艺标准_第3页
3/7
开关与插座安装施工工艺标准----------------------- -----------------------日期:开关与插座安装工艺标准一、施工准备1. 材料要求1) 各型开关:规格型号必须符合设计要求,并有产品合格证。2) 各型插座、规格型号必须符合设计要求,并有产品合格证。3) 塑料(台)板:应具有足够的强度。塑料(台)板应平整,无弯翘变形等现象,并有产品合格证。4) 木制(台)板:其厚度应符合设计要求和施工验收规的规定。其板面应平整,无劈裂和弯翘变形现象,油漆层完好无脱落。5) 其他材料:金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。2. 主要机具:1) 红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。2) 手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。3. 作业条件1) 各种管路、盒子已经敷设完毕。盒子收口平整。2) 线路的导线已穿完,并已做完绝缘摇测。3) 墙面的浆活、油漆与壁纸等装修工作均已完成。二、操作工艺1. 工艺流程清理→结线→安装2. 清理用錾子轻轻地将盒子残存的灰块剔掉,同时将其它杂物一并清出盒外,再用湿布将盒灰尘擦净。3. 结线1) 一般结线规定:a. 开关结线同一场所的开关切断位置一致,且操作灵活,接点接触可靠。电器,灯具的相线应经开关控制。多联开关不允许拱头连接,应采纳 LC 型压接帽压接帽压接总头后,再进行分支连接。b. 交、直流或不同电压的插座安装在同一场所时,应有明显区别,且其插庆与插座配套,均不能互相代用。c. 插座箱多个插座导线连接时,不允许拱头连接,应采纳LC 型压接帽压接总头后,再进行分支线连接。4. 安装开关、插座准备先将盒甩出的导线留出维修长度,削出线芯,注意不要碰伤线芯。将导线按顺时针方向盘绕在开关,插座对应的接线柱上,然后旋紧压头。假如是独芯导线,也可将线芯直接插入接线孔,再用顶丝将其压紧。注意线芯不得外露。1) 开关、插座安装:a. 一般安装规定开关安装规定:(a) 拉线开关距地面的高度一般为 2-3m,距门口为 150-200mm;且拉线的出口应向下。(b)扳把开关距地面的高度为 1.4m,距门口为 150-200mm;开关不得置于单扇门后。(c)暗装开关的面板应端正、严密并与墙面平;(d)开关位置应与灯位相对应,同一室开关方向应一致;(e)成排安装的开关高度应一致,高低差不大于2mm,拉线开关相领间距一般不小于 20mm;(f)多尘潮湿场所和户外应选用防水瓷制拉线开关或加装保护箱;(g)在易燃、易爆和特...
