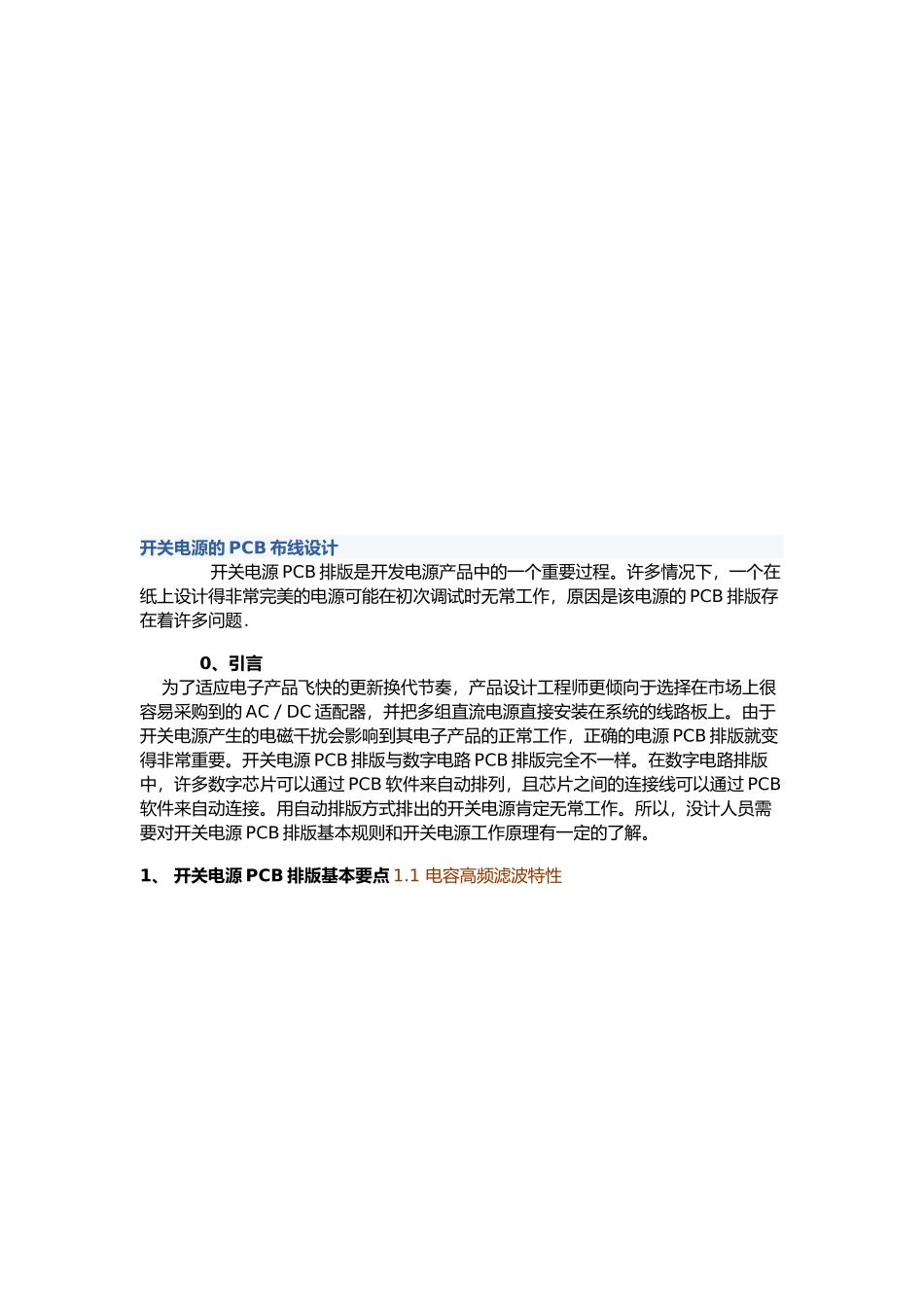

开关电源的 PCB 布线设计要点----------------------- -----------------------日期：开关电源的 PCB 布线设计 开关电源 PCB 排版是开发电源产品中的一个重要过程
许多情况下，一个在纸上设计得非常完美的电源可能在初次调试时无常工作，原因是该电源的 PCB 排版存在着许多问题． 0、引言 为了适应电子产品飞快的更新换代节奏，产品设计工程师更倾向于选择在市场上很容易采购到的 AC／DC 适配器，并把多组直流电源直接安装在系统的线路板上
由于开关电源产生的电磁干扰会影响到其电子产品的正常工作，正确的电源 PCB 排版就变得非常重要
开关电源 PCB 排版与数字电路 PCB 排版完全不一样
在数字电路排版中，许多数字芯片可以通过 PCB 软件来自动排列，且芯片之间的连接线可以通过 PCB软件来自动连接
用自动排版方式排出的开关电源肯定无常工作
所以，没计人员需要对开关电源 PCB 排版基本规则和开关电源工作原理有一定的了解
1、 开关电源 PCB 排版基本要点 1

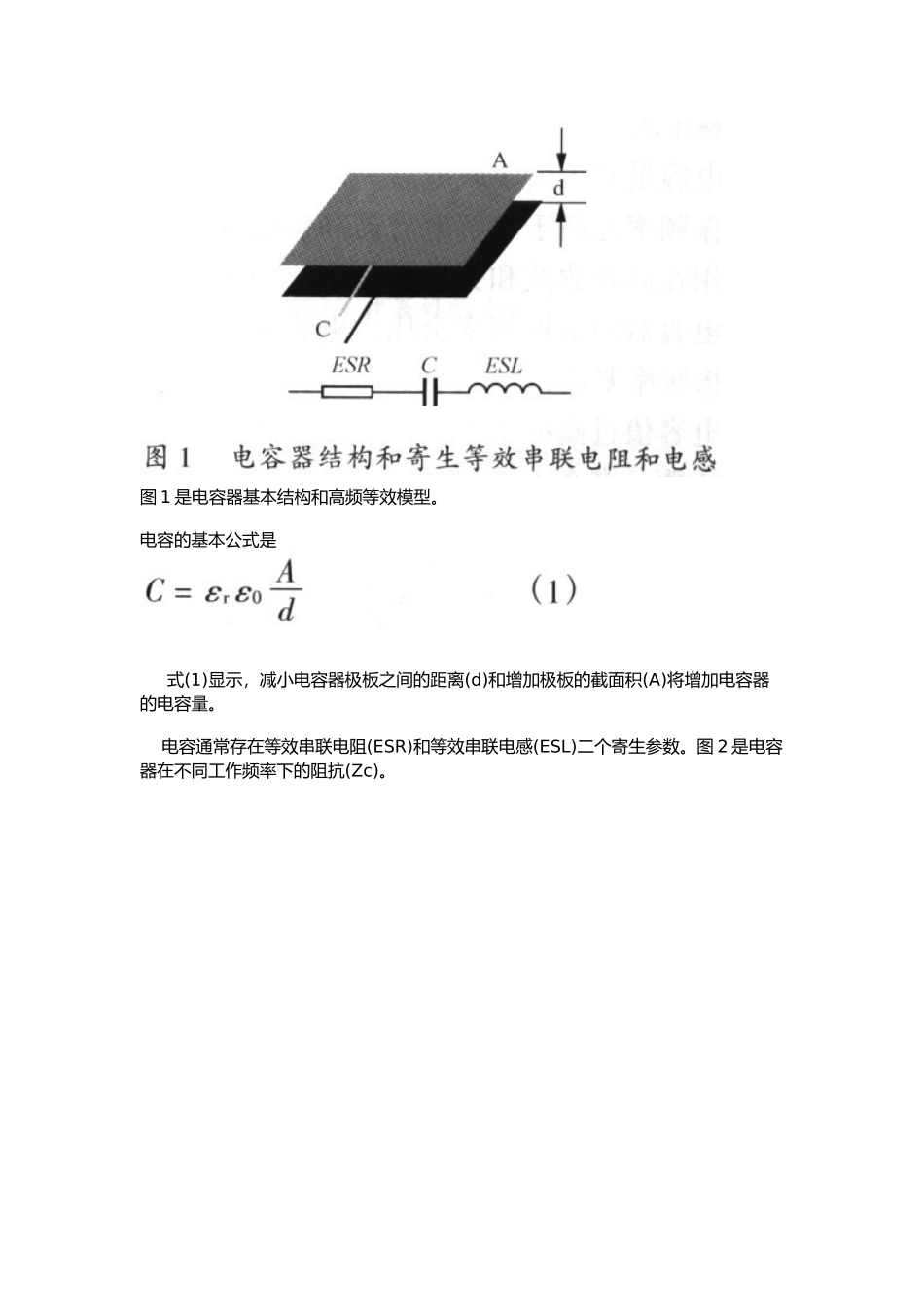

1 电容高频滤波特性 图 1 是电容器基本结构和高频等效模型
电容的基本公式是 式(1)显示，减小电容器极板之间的距离(d)和增加极板的截面积(A)将增加电容器的电容量
电容通常存在等效串联电阻(ESR)和等效串联电感(ESL)二个寄生参数
图 2 是电容器在不同工作频率下的阻抗(Zc)
一个电容器的谐振频率(fo)可以从它自身电容量(C)和等效串联电感量(LESL)得到，即 当一个电容器工作频率在 fo 以下时，其阻抗随频率的上升而减小，即 当电容器工作频率在 fo 以上时，其阻抗会随频率的上升而增加，即 当电容器工作频率接近 fo 时，电容阻抗就等于它的等效串联电阻(RESR)
电解电容器一般都有很大的电容量和很大的等效串联电感
由于它的谐振频率很低，所以只能
