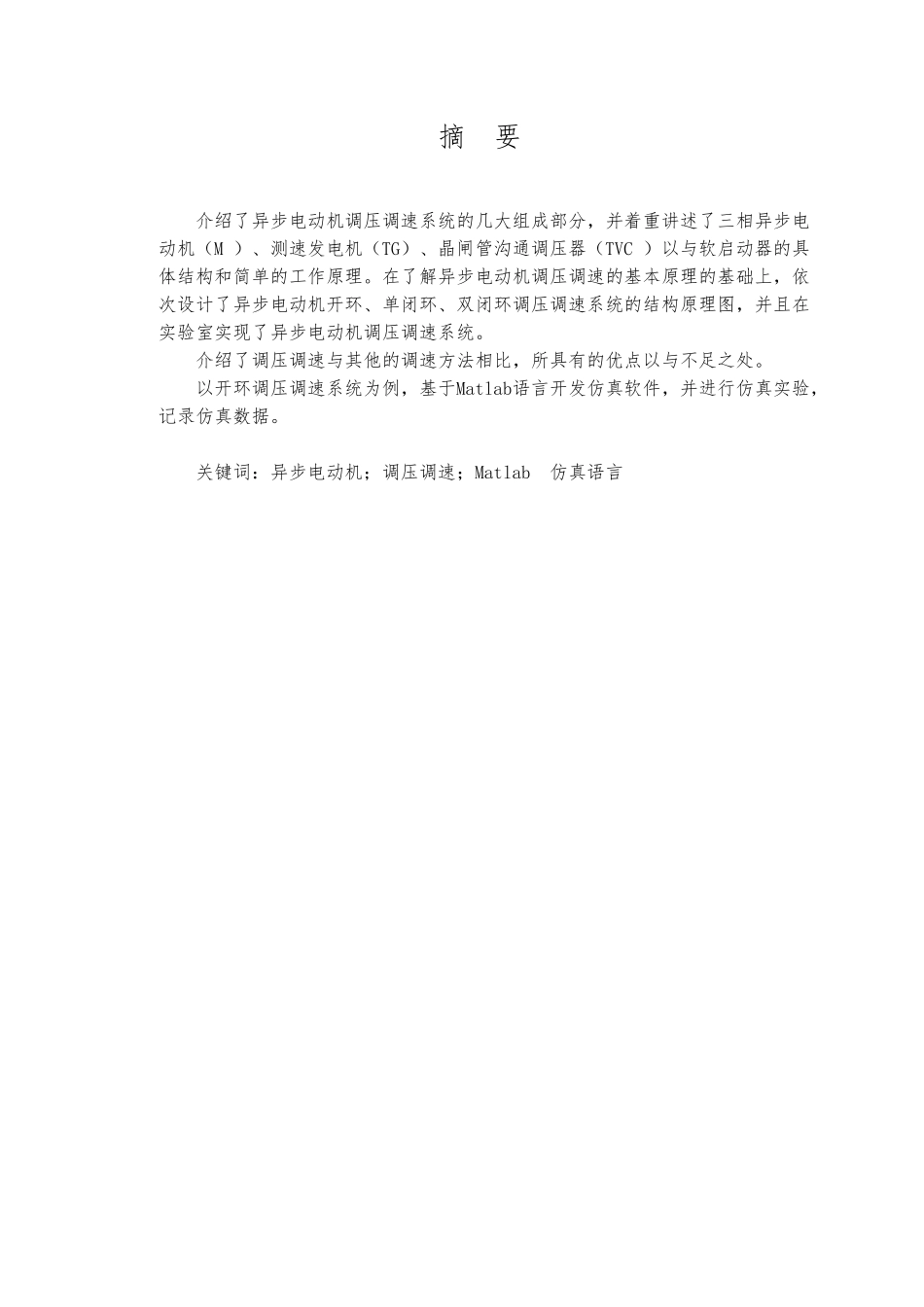

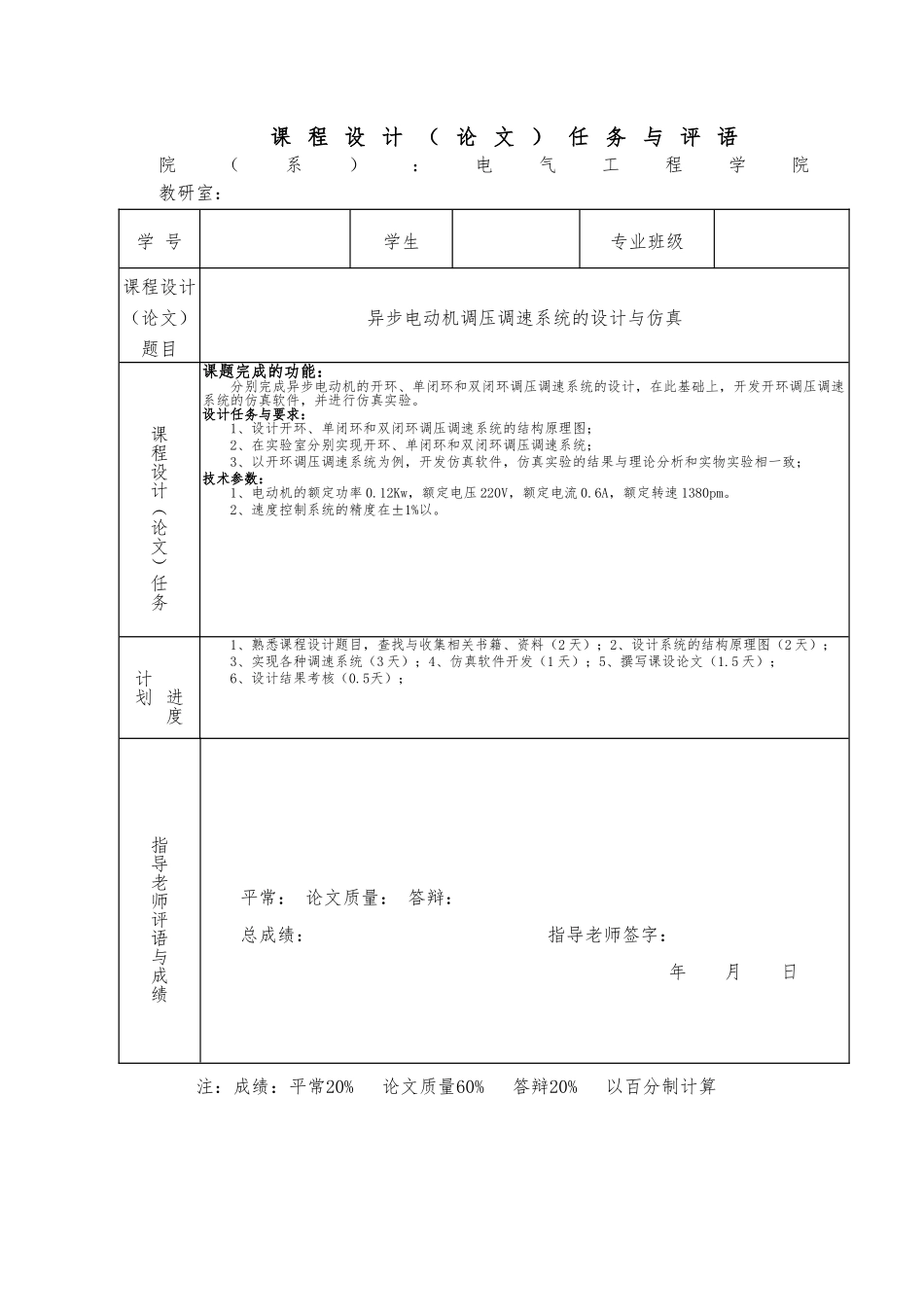

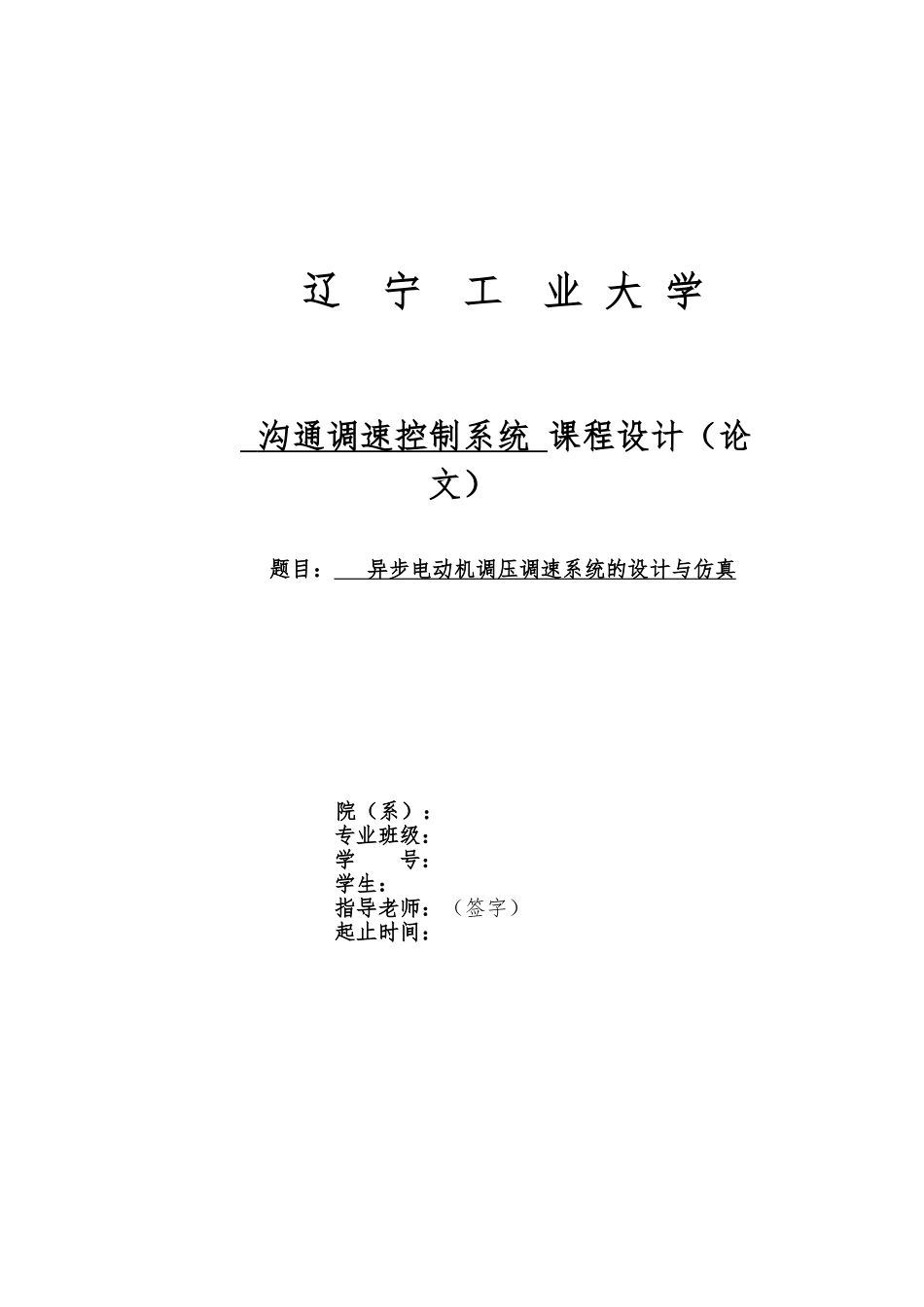

辽 宁 工 业 大 学 沟通调速控制系统 课程设计(论文)题目: 异步电动机调压调速系统的设计与仿真 院(系): 专业班级:学 号:学生:指导老师:(签字)起止时间:课 程 设 计 ( 论 文 ) 任 务 与 评 语院(系):电气工程学院 教研室: 注:成绩:平常20% 论文质量60% 答辩20% 以百分制计算学 号学生专业班级课程设计(论文)题目异步电动机调压调速系统的设计与仿真课程设计(论文)任务课题完成的功能:分别完成异步电动机的开环、单闭环和双闭环调压调速系统的设计,在此基础上,开发开环调压调速系统的仿真软件,并进行仿真实验。设计任务与要求:1、设计开环、单闭环和双闭环调压调速系统的结构原理图; 2、在实验室分别实现开环、单闭环和双闭环调压调速系统;3、以开环调压调速系统为例,开发仿真软件,仿真实验的结果与理论分析和实物实验相一致; 技术参数:1、电动机的额定功率 0.12Kw,额定电压 220V,额定电流 0.6A,额定转速 1380pm。2、速度控制系统的精度在±1%以。进度计划1、熟悉课程设计题目,查找与收集相关书籍、资料(2 天);2、设计系统的结构原理图(2 天);3、实现各种调速系统(3 天);4、仿真软件开发(1 天);5、撰写课设论文(1.5 天);6、设计结果考核(0.5天);指导老师评语与成绩平常: 论文质量: 答辩:总成绩: 指导老师签字: 年 月 日摘 要介绍了异步电动机调压调速系统的几大组成部分,并着重讲述了三相异步电动机(M )、测速发电机(TG)、晶闸管沟通调压器(TVC )以与软启动器的具体结构和简单的工作原理。在了解异步电动机调压调速的基本原理的基础上,依次设计了异步电动机开环、单闭环、双闭环调压调速系统的结构原理图,并且在实验室实现了异步电动机调压调速系统。介绍了调压调速与其他的调速方法相比,所具有的优点以与不足之处。以开环调压调速系统为例,基于Matlab语言开发仿真软件,并进行仿真实验,记录仿真数据。关键词:异步电动机;调压调速;Matlab 仿真语言目 录第 1 章 绪 论 1第 2 章 异 步 电 动 机 调 压 调 速 系 统 32.1 概 述 32.2 异 步 电 动 机 调 压 调 速 系 统 的 组 成 3第 3 章 异 步 电 动 机 调 压 调 速 系 统 的 设计 与 实 现 113.1 异 步 电 动 机 调 压 调 速 系 统 的 工 作原 理 113.2 异 步 电 动 机 调 压 ...
