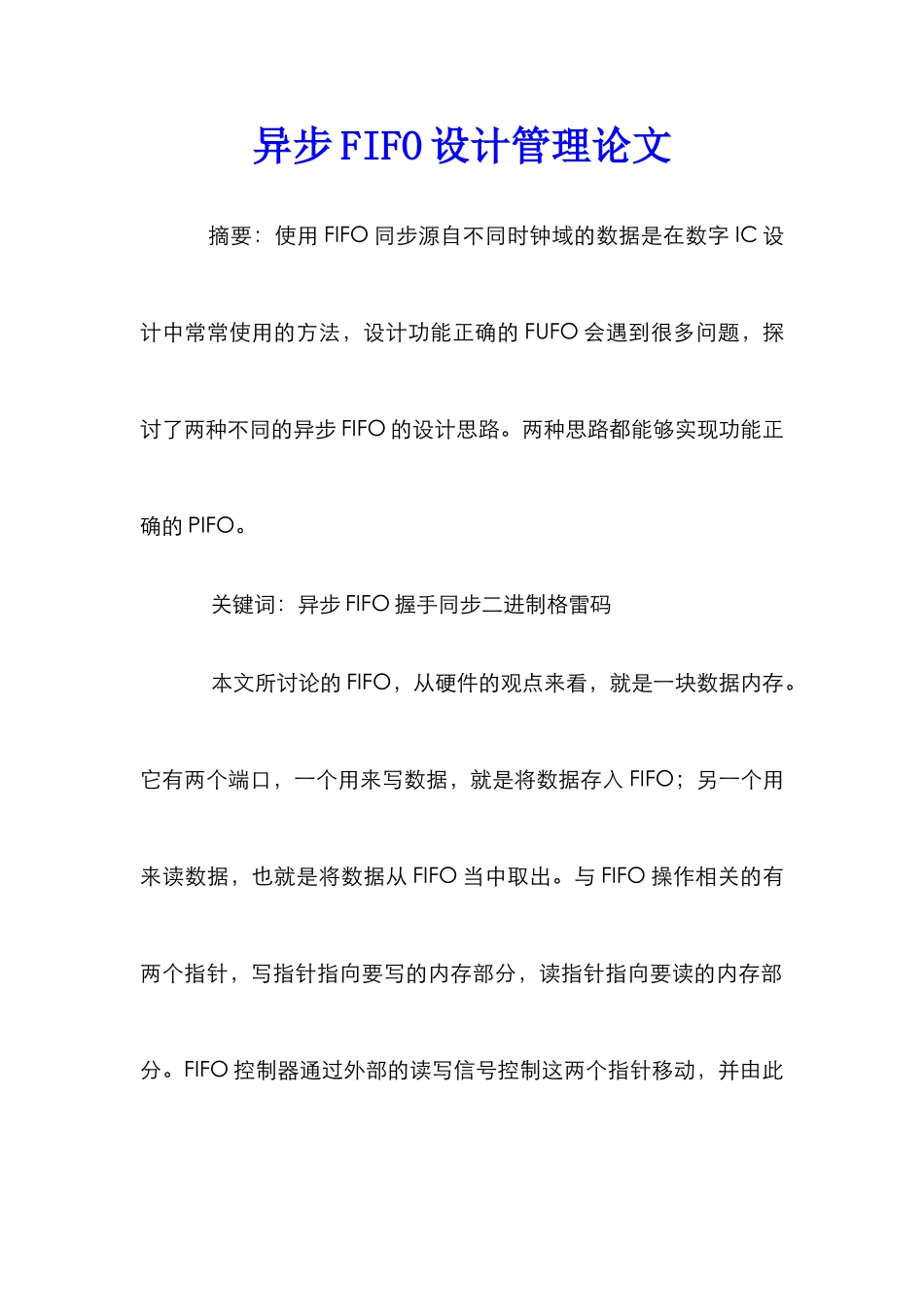

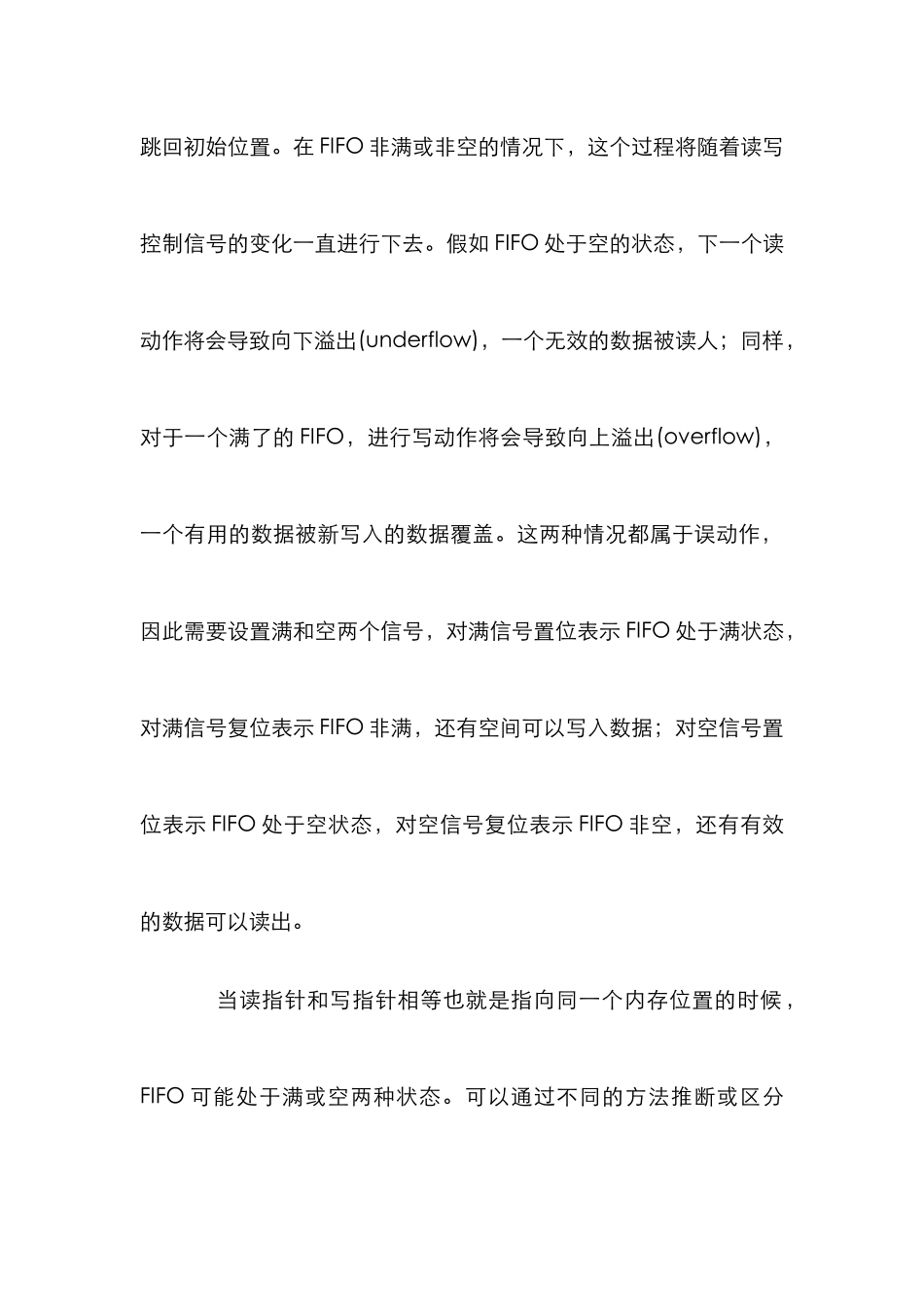

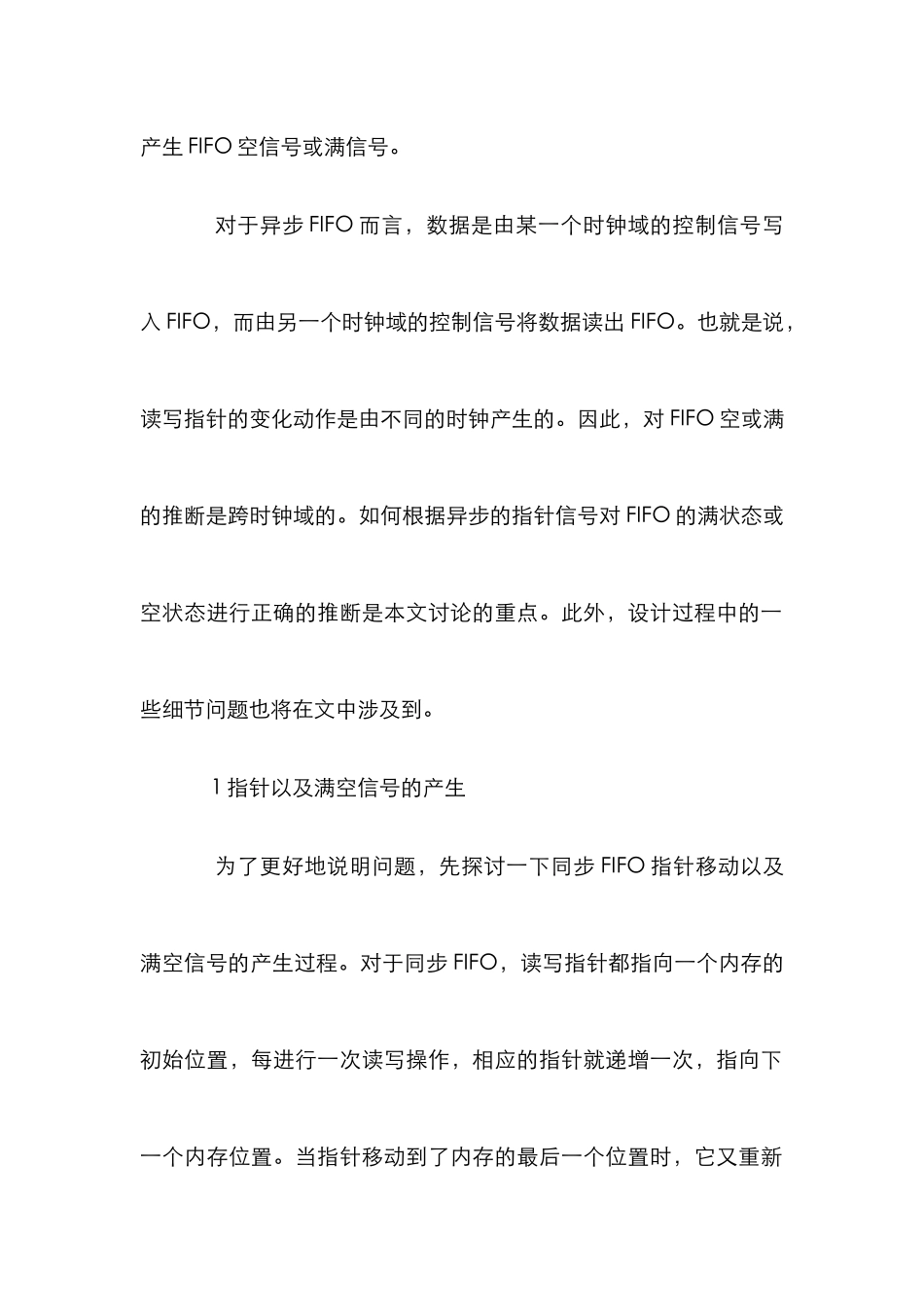

异步 FIFO 设计管理论文 摘要：使用 FIFO 同步源自不同时钟域的数据是在数字 IC 设计中常常使用的方法，设计功能正确的 FUFO 会遇到很多问题，探讨了两种不同的异步 FIFO 的设计思路。两种思路都能够实现功能正确的 PIFO。 关键词：异步 FIFO 握手同步二进制格雷码 本文所讨论的 FIFO，从硬件的观点来看，就是一块数据内存。它有两个端口，一个用来写数据，就是将数据存入 FIFO；另一个用来读数据，也就是将数据从 FIFO 当中取出。与 FIFO 操作相关的有两个指针，写指针指向要写的内存部分，读指针指向要读的内存部分。FIFO 控制器通过外部的读写信号控制这两个指针移动，并由此产生 FIFO 空信号或满信号。 对于异步 FIFO 而言，数据是由某一个时钟域的控制信号写入 FIFO，而由另一个时钟域的控制信号将数据读出 FIFO。也就是说，读写指针的变化动作是由不同的时钟产生的。因此，对 FIFO 空或满的推断是跨时钟域的。如何根据异步的指针信号对 FIFO 的满状态或空状态进行正确的推断是本文讨论的重点。此外，设计过程中的一些细节问题也将在文中涉及到。 1 指针以及满空信号的产生 为了更好地说明问题，先探讨一下同步 FIFO 指针移动以及满空信号的产生过程。对于同步 FIFO，读写指针都指向一个内存的初始位置，每进行一次读写操作，相应的指针就递增一次，指向下一个内存位置。当指针移动到了内存的最后一个位置时，它又重新跳回初始位置。在 FIFO 非满或非空的情况下，这个过程将随着读写控制信号的变化一直进行下去。假如 FIFO 处于空的状态，下一个读动作将会导致向下溢出(underflow)，一个无效的数据被读人；同样，对于一个满了的 FIFO，进行写动作将会导致向上溢出(overflow)，一个有用的数据被新写入的数据覆盖。这两种情况都属于误动作，因此需要设置满和空两个信号，对满信号置位表示 FIFO 处于满状态，对满信号复位表示 FIFO 非满，还有空间可以写入数据；对空信号置位表示 FIFO 处于空状态，对空信号复位表示 FIFO 非空，还有有效的数据可以读出。 当读指针和写指针相等也就是指向同一个内存位置的时候，FIFO 可能处于满或空两种状态。可以通过不同的方法推断或区分FIFO 究竟是处于满状态还是空状态，也就是究竟是写指针从后赶上了读指针，还是读指针从后赶上了写指针。本文所应用的方法是设置一个额外的状态位，指针由它的地址位以及状态位组成。地址位随着相应的操作递增，指...
