形位公差教案

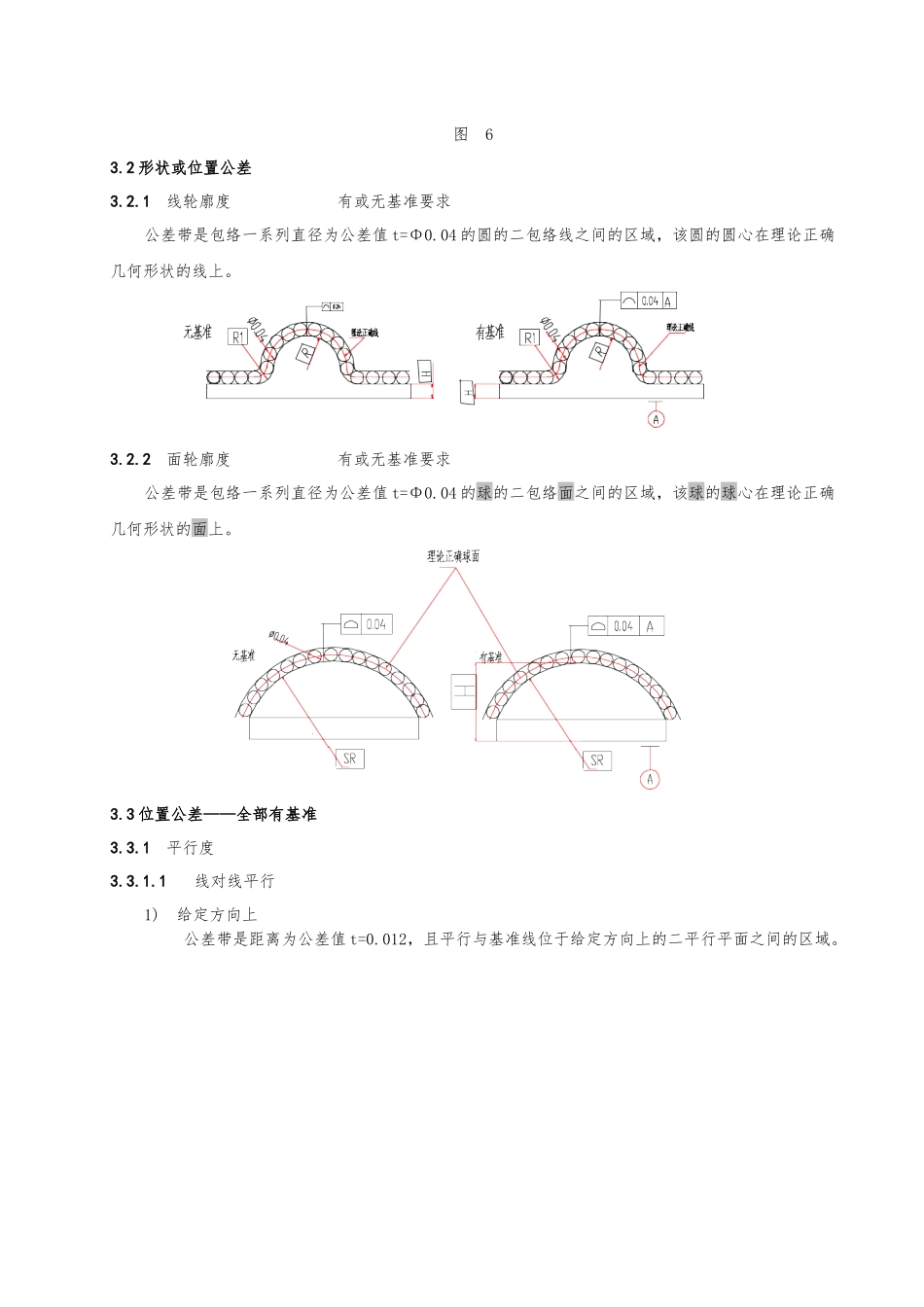

形位公差教案1标准变化情况： GB 1182-80 代替 GB 1182-74 GB/T 1182-96 《形状和位置公差 通那么、定义、符号和图样表示法》 代替 GB 1182-80《形状和位置公差 代号与其注法》≌ISO 1101 GB 1183-80 《形状和位置公差 术语和定义》增加 GB 13319-91《形状和位置公差 位置度公差》代替 GB 1184-80 附录二 GB/T 16671-1996《形状和位置公差 最大实体要求、最小实体要求、可逆要求》≌ISO 2692：19962分类ISO： GB 1) 形状公差 形状公差、无基准要求2) 轮廓公差 形状或位置公差、有或无基准要求3) 定向公差4) 定位公差 位置公差、有基准要求5) 跳动公差 314 项公差的符号和公差带定义 点、线、面、圆、圆柱、球的含义……母线和素线。3.1 形状公差 均无基准要求1)直线度： a)在给定平面，公差带是距离为公差值 t 的两平行直线之间的区域——图 1， 图 1 图 2b)在给定方向上，公差带是距离为公差值 t 的两平行平面之间的区域——图 2。c)在任意方向上，对圆柱面，公差带是直径为公差值 t 的圆柱面的区域——图 3——被测圆柱体的轴线必须在 φ0.08 的圆柱面。图 32)平面度： 公差带是距离为公差值 t 的两平行平面之间的区域——图 4。 图 43)圆度： 公差带是在同一正截面上，半径差为公差值 t 的两同心圆之间的区域——图 5。图 54)圆柱度： 公差带是半径差为公差值 t 的两同轴圆柱面之间的区域——图 6。图 63.2 形状或位置公差3.2.1线轮廓度 有或无基准要求公差带是包络一系列直径为公差值 t=Φ0.04 的圆的二包络线之间的区域，该圆的圆心在理论正确几何形状的线上。3.2.2面轮廓度 有或无基准要求公差带是包络一系列直径为公差值 t=Φ0.04 的球的二包络面之间的区域，该球的球心在理论正确几何形状的面上。3.3 位置公差——全部有基准3.3.1平行度3.3.1.1线对线平行1)给定方向上 公差带是距离为公差值 t=0.012，且平行与基准线位于给定方向上的二平行平面之间的区域。2)互相垂直的方向上 公差带是距离为二对互相垂直的距离分别为公差值 t1=0.012、t2=0.020，且平行与基准线的二平行平面之间的区域。3)任意方向上〔公差带前加 Φ〕 公差带是距离是直径为公差值 t=0.012，且平行于基准线的圆柱面的区域。3.3.1.2线对面平行 公差带是距离为公差值 t=0.012，且平行与基准平面的二平行平面之间的区域。3.3.1.3面对线平行 公差带是距离为公差值 t=0.012，...
