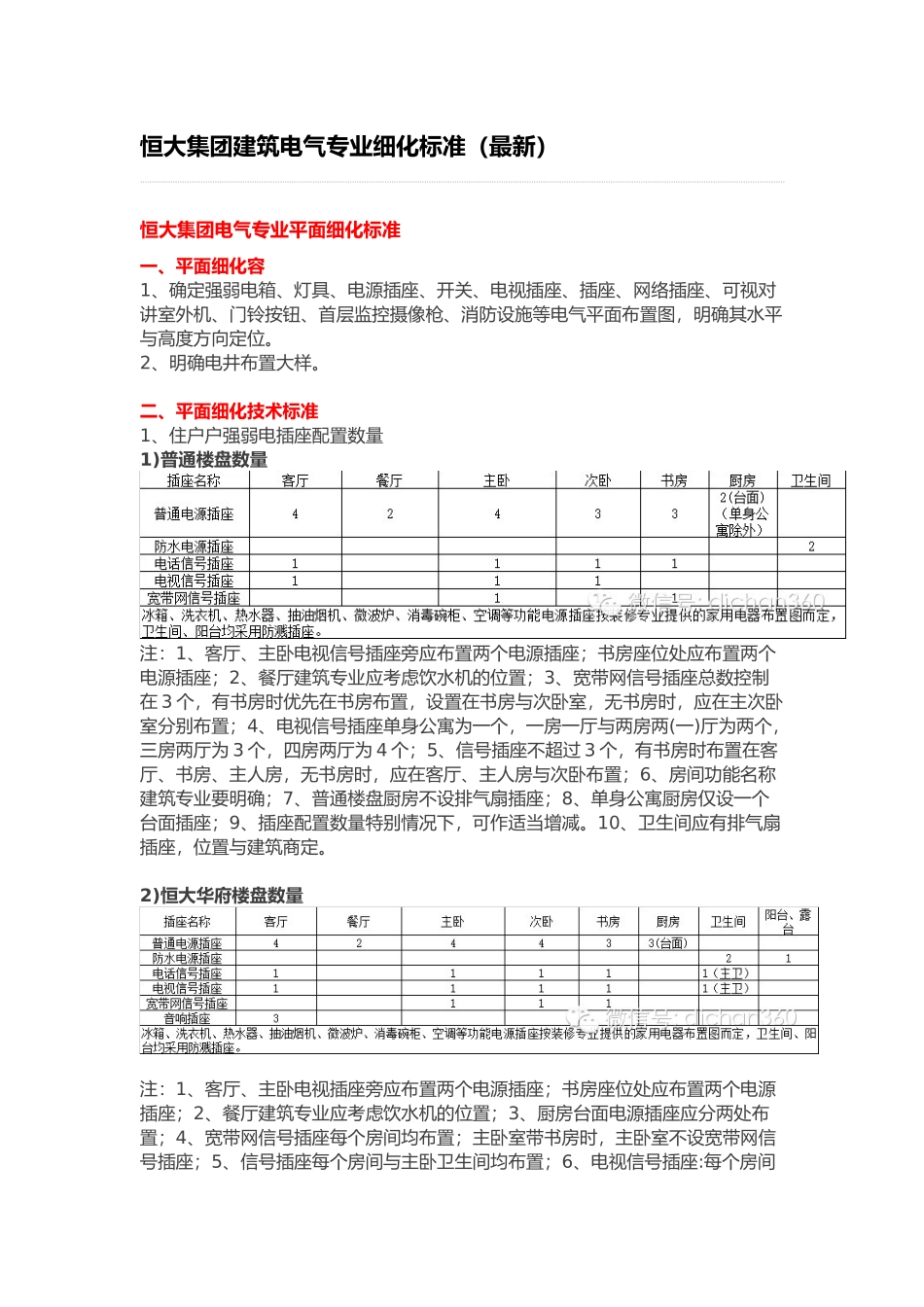

恒大集团建筑电气专业细化标准(最新)恒大集团电气专业平面细化标准一、平面细化容1、确定强弱电箱、灯具、电源插座、开关、电视插座、插座、网络插座、可视对讲室外机、门铃按钮、首层监控摄像枪、消防设施等电气平面布置图,明确其水平与高度方向定位。2、明确电井布置大样。二、平面细化技术标准1、住户户强弱电插座配置数量1)普通楼盘数量注:1、客厅、主卧电视信号插座旁应布置两个电源插座;书房座位处应布置两个电源插座;2、餐厅建筑专业应考虑饮水机的位置;3、宽带网信号插座总数控制在 3 个,有书房时优先在书房布置,设置在书房与次卧室,无书房时,应在主次卧室分别布置;4、电视信号插座单身公寓为一个,一房一厅与两房两(一)厅为两个,三房两厅为 3 个,四房两厅为 4 个;5、信号插座不超过 3 个,有书房时布置在客厅、书房、主人房,无书房时,应在客厅、主人房与次卧布置;6、房间功能名称建筑专业要明确;7、普通楼盘厨房不设排气扇插座;8、单身公寓厨房仅设一个台面插座;9、插座配置数量特别情况下,可作适当增减。10、卫生间应有排气扇插座,位置与建筑商定。2)恒大华府楼盘数量注:1、客厅、主卧电视插座旁应布置两个电源插座;书房座位处应布置两个电源插座;2、餐厅建筑专业应考虑饮水机的位置;3、厨房台面电源插座应分两处布置;4、宽带网信号插座每个房间均布置;主卧室带书房时,主卧室不设宽带网信号插座;5、信号插座每个房间与主卧卫生间均布置;6、电视信号插座:每个房间与主卧卫生间均布置;7、插座配置数量特别情况下,可作适当增减。8、卫生间应有排气扇插座,位置与建筑商定。2、住户户强弱电插座等配置高度(高度均指相对建筑完成面)1)强电插座:普通 0.3m,客厅电视插座附近电源插座 0.6m,厨房台面插座、厨房冰箱、洗衣机插座 1.4m,卫生间风筒 1.5m,厅冰箱 0.3m 靠冰箱后安装,热水器卫生间安装时(3.0m 层高 2.15m,3.15m 与 3.5m 层高 2.3m)(阳台上1.4m),抽油烟机、排气扇、油质气/高位煤气报警器插座为(3.0m 层高2.15m,3.15m 与 3.5m 层高 2.3m),液化石油气低位煤气报警插座 0.6m,厨房微波炉、消毒碗柜插座低位时 0.6m,高位时(3.0m 层高 2.15m,3.15m 与3.5m 层高 2.3m),台面放置时 1.4m。空调电源插座安装高度:(3.0m 层高2.15m,3.15m 层高 2.3m,3.5m 层高 2.65m),插座设于空调室机与空调预留孔之间,与室机同一侧墙。插座与孔同一侧墙时...
