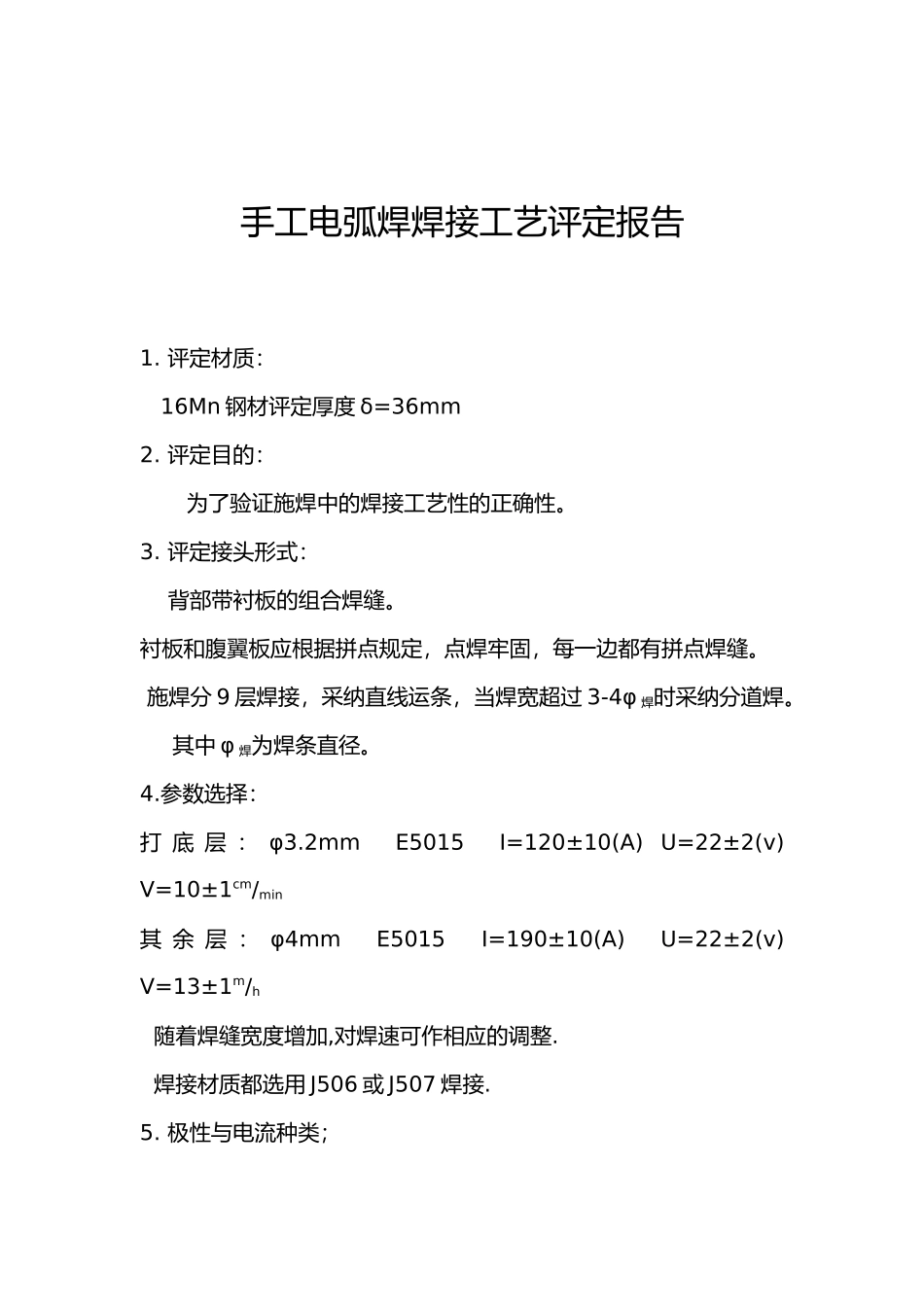

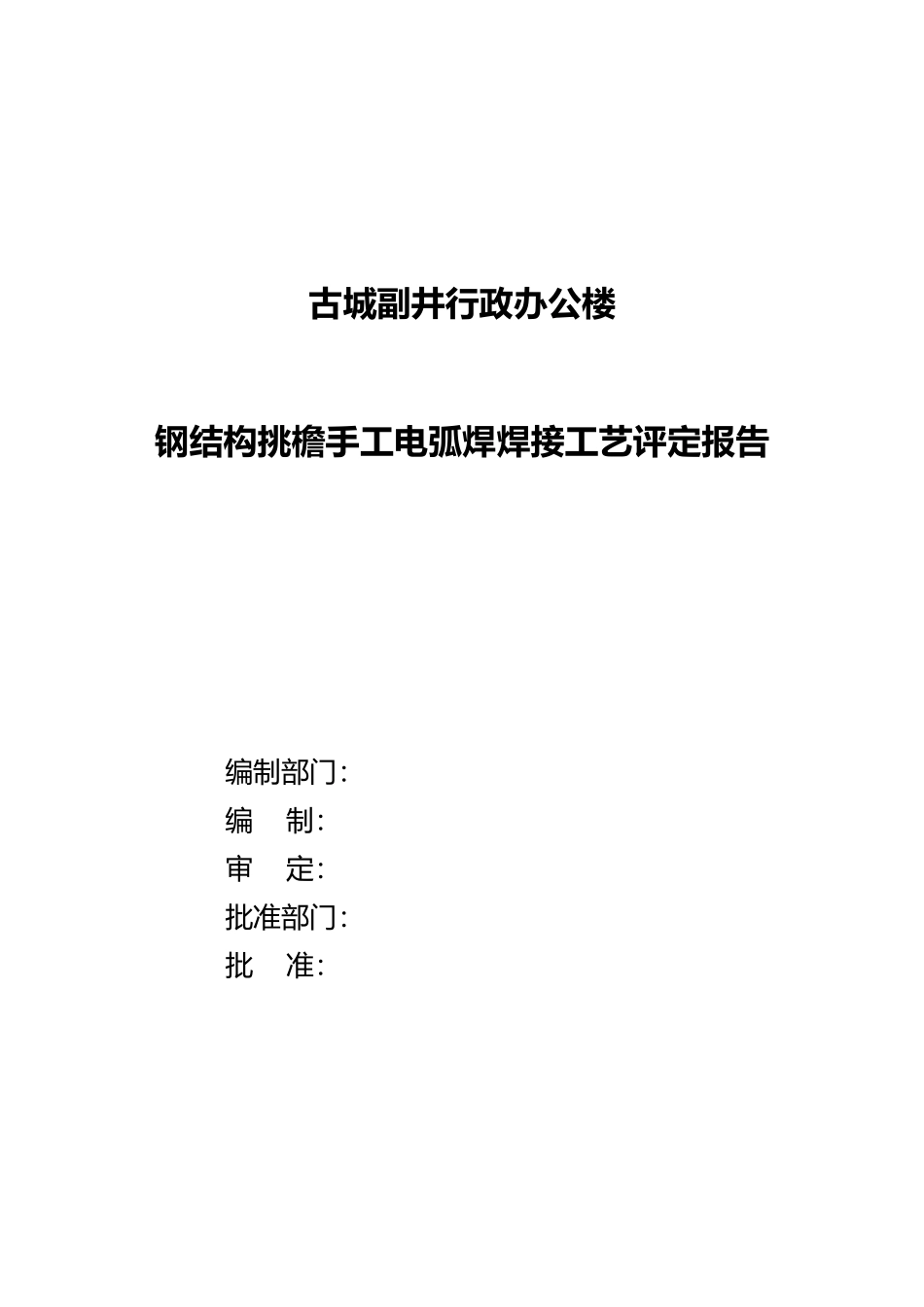

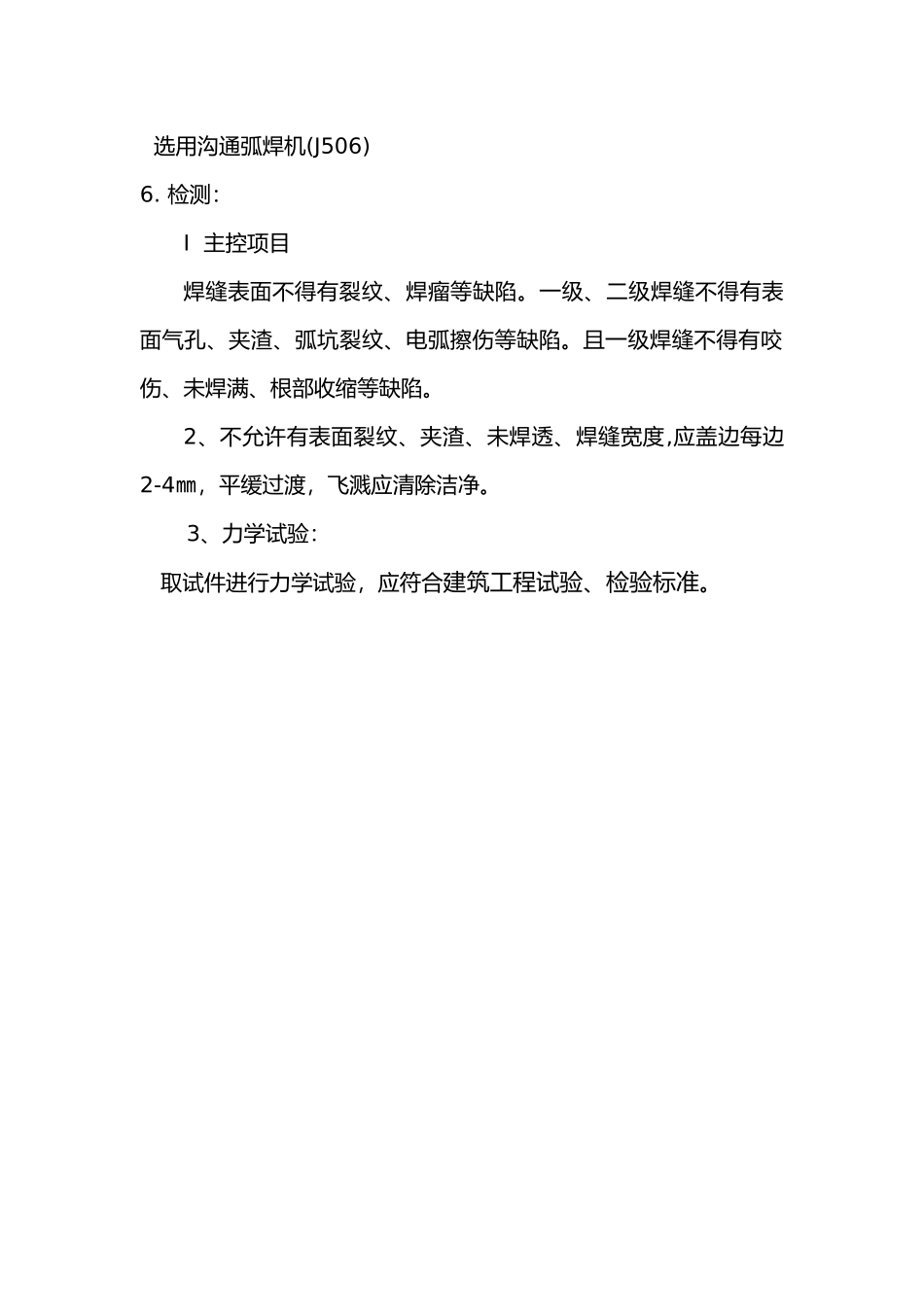

古城副井行政办公楼钢结构挑檐手工电弧焊焊接工艺评定报告编制部门：编 制：审 定：批准部门：批 准： 手工电弧焊焊接工艺评定报告1. 评定材质： 16Mn 钢材评定厚度 δ=36mm2. 评定目的：为了验证施焊中的焊接工艺性的正确性。3. 评定接头形式：背部带衬板的组合焊缝。衬板和腹翼板应根据拼点规定，点焊牢固，每一边都有拼点焊缝。 施焊分 9 层焊接，采纳直线运条，当焊宽超过 3-4φ 焊时采纳分道焊。其中 φ 焊为焊条直径。4.参数选择：打 底 层 ： φ3.2mm E5015 I=120±10(A) U=22±2(v) V=10±1cm/min其 余 层 ： φ4mm E5015 I=190±10(A) U=22±2(v) V=13±1m/h 随着焊缝宽度增加,对焊速可作相应的调整. 焊接材质都选用 J506 或 J507 焊接.5. 极性与电流种类； 选用沟通弧焊机(J506)6. 检测：Ⅰ 主控项目焊缝表面不得有裂纹、焊瘤等缺陷。一级、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。且一级焊缝不得有咬伤、未焊满、根部收缩等缺陷。2、不允许有表面裂纹、夹渣、未焊透、焊缝宽度,应盖边每边2-4㎜，平缓过渡，飞溅应清除洁净。3、力学试验： 取试件进行力学试验，应符合建筑工程试验、检验标准。焊接工艺评定报告编号：001评定项目：手工电弧焊焊接方法：手工电弧焊焊接工艺评定人： 海 职称： 职务： 负责评定单位：宏图建设工程填写评定日期：2024 年 11 月 18 日批准人： 职称： 职务： 批准评定报告单位：批准评定日期：2024 年 5 月 18 日接头： 接头形式：组合焊缝 衬垫（有、无）：背部采纳如图衬垫衬垫材料：A3其 它：摭点时拉开母材：类别号：Ⅱ 级别号： 1 牌号： 16Mn 厚度：36 与类别号：Ⅱ 级别号： 1 牌号： 16Mn 厚度： 36 相焊接其 它：焊接材料：焊条牌号： J507 规格： φ4（φ3.2） mm焊接位置：对接接头焊缝位置：平焊缝焊接方向：两侧一致其 它：预热、层间、后热温度：（手工焊、埋弧焊）预热温度：层间温度：后热温度： 时间：焊后消除应力热处理：不作焊后消应焊接规：焊缝层次焊 接方 法填充金属焊接电流电弧电压围V焊接速度mm/min线能量 J牌号直径mm极性电流A第一层手工电弧焊J507φ3.2直流反接110+130（注）22-24不允许有另外层手工电弧焊J507φ3.2直流反接110+13022-24不允许有注：底层电流要求两侧熔透并不击外观检查结论：试样编号外 观 发 现 缺 陷 情 况评 定 结 果试验单位试验报...
