手工焊接工艺规范标准

手工焊接工艺规范标准_第1页
1/8

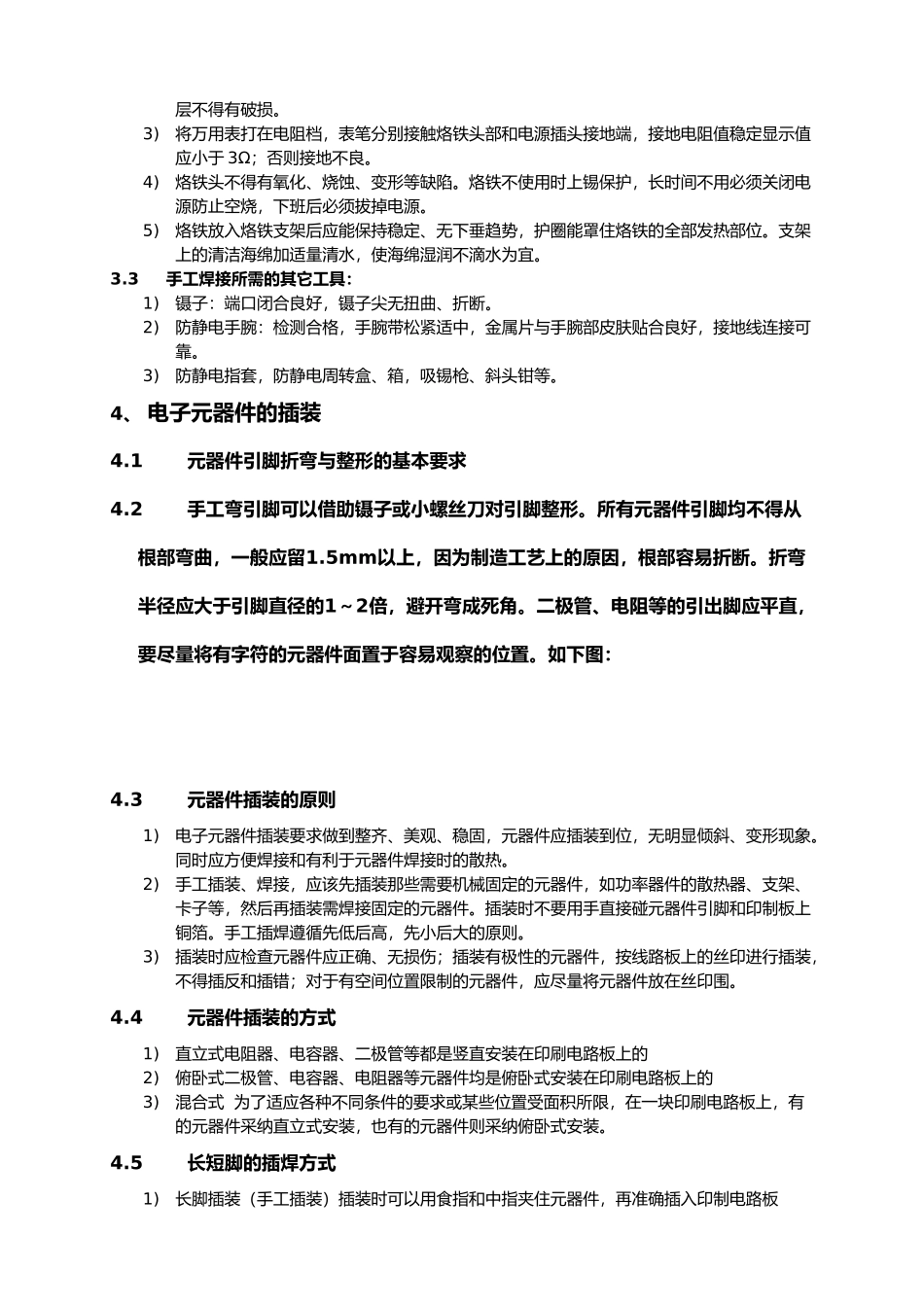

手工焊接工艺规范标准_第2页
2/8

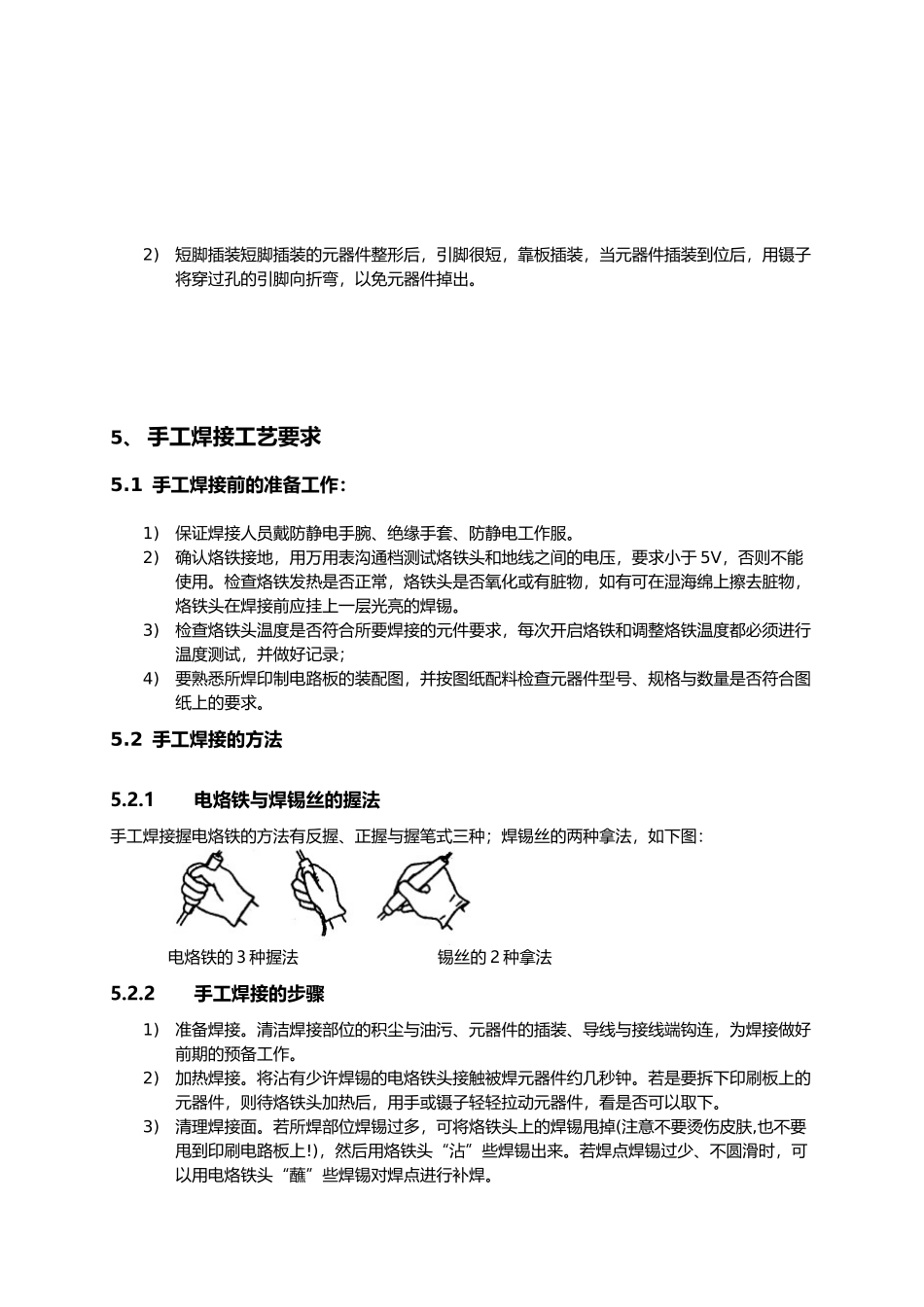

手工焊接工艺规范标准_第3页
3/8
手工焊接工艺规1、 目的规在制品加工中手工焊接操作,保证产品质量。2、 适用围生产车间需进行手工焊接的工序与补焊等操作。3、 手工焊接使用的工具与要求3.1焊锡丝的选择:直径为 0.8mm 或 1.0mm 的焊锡丝,用于电子或电类焊接;直径为 0.6mm 或 0.7mm 的焊锡丝,用于超小型电子元件焊接。3.2烙铁的选用与要求:3.2.1电烙铁的功率选用原则:1) 焊接集成电路、晶体管与其它受热易损件的元器件时,考虑选用 20W 热式电烙铁。2)焊接较粗导线与同轴电缆时,考虑选用 50W 热式电烙铁。3)焊接较大元器件时,如金属底盘接地焊片,应选 100W 以上的电烙铁。3.2.2 电烙铁铁温度与焊接时间控制要求:1)有铅恒温烙铁温度一般控制在 280~360℃之间,缺省设置为 330±10℃,焊接时间小于 3 秒。焊接时烙铁头同时接触在焊盘和元件引脚上,加热后送锡丝焊接。部分元件的特别焊接要求:SMD 器件:焊接时烙铁头温度为:320±10℃;焊接时间:每个焊点 1~3 秒。拆除元件时烙铁头温度:310~350℃(注:根据 CHIP 件尺寸不同请使用不同的烙铁嘴。)DIP器件:焊接时烙铁头温度为:330±5℃;焊接时间:2~3秒注:当焊接大功率(TO-220、TO-247、TO-264等封装)或焊点与大铜箔相连,上述温度无法焊接时,烙铁温度可升高至360℃,当焊接敏感怕热零件(LED、CCD、传感器等)温度控制在260~300℃。2) 无铅制程无铅恒温烙铁温度一般控制在340~380℃之间,缺省设置为360±10℃,焊接时间小于3秒,要求烙铁的回温每秒钟就可将所失的温度拉回至设定温度。3.2.3 电烙铁使用注意事项:1)电烙铁不宜长时间通电而不使用,这样容易使烙铁芯加速氧化而烧断,缩短其寿命,同时也会使烙铁头因长时间加热而氧化,甚至被 “ 烧死 ” 不再 “ 吃锡 ” 。2)手工焊接使用的电烙铁需带防静电接地线,焊接时接地线必须可靠接地,防静电恒温电烙铁插头的接地端必须可靠接沟通电源保护地。电烙铁绝缘电阻应大于 10MΩ,电源线绝缘层不得有破损。3)将万用表打在电阻档,表笔分别接触烙铁头部和电源插头接地端,接地电阻值稳定显示值应小于 3Ω;否则接地不良。4)烙铁头不得有氧化、烧蚀、变形等缺陷。烙铁不使用时上锡保护,长时间不用必须关闭电源防止空烧,下班后必须拔掉电源。5)烙铁放入烙铁支架后应能保持稳定、无下垂趋势,护圈能罩住烙铁的全部发热部位。支架上的清洁海绵加适量清水,使海绵湿润不滴水为宜。3.3手工焊接所需的其它工具:1)镊子:端...
