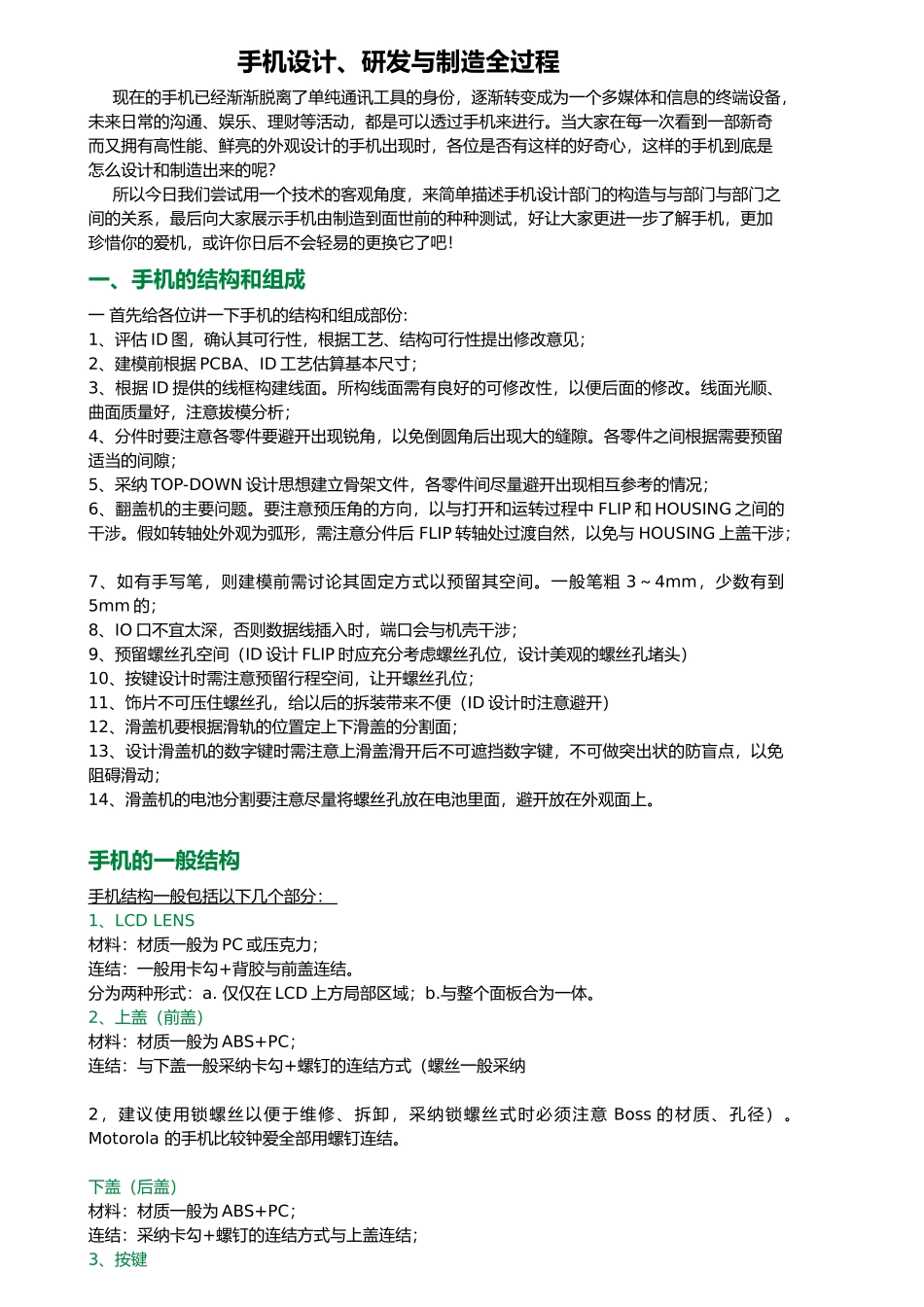

手机设计、研发与制造全过程现在的手机已经渐渐脱离了单纯通讯工具的身份,逐渐转变成为一个多媒体和信息的终端设备,未来日常的沟通、娱乐、理财等活动,都是可以透过手机来进行。当大家在每一次看到一部新奇而又拥有高性能、鲜亮的外观设计的手机出现时,各位是否有这样的好奇心,这样的手机到底是怎么设计和制造出来的呢?所以今日我们尝试用一个技术的客观角度,来简单描述手机设计部门的构造与与部门与部门之间的关系,最后向大家展示手机由制造到面世前的种种测试,好让大家更进一步了解手机,更加珍惜你的爱机,或许你日后不会轻易的更换它了吧!一、手机的结构和组成一 首先给各位讲一下手机的结构和组成部份:1、评估 ID 图,确认其可行性,根据工艺、结构可行性提出修改意见; 2、建模前根据 PCBA、ID 工艺估算基本尺寸; 3、根据 ID 提供的线框构建线面。所构线面需有良好的可修改性,以便后面的修改。线面光顺、曲面质量好,注意拔模分析; 4、分件时要注意各零件要避开出现锐角,以免倒圆角后出现大的缝隙。各零件之间根据需要预留适当的间隙; 5、采纳 TOP-DOWN 设计思想建立骨架文件,各零件间尽量避开出现相互参考的情况; 6、翻盖机的主要问题。要注意预压角的方向,以与打开和运转过程中 FLIP 和 HOUSING 之间的干涉。假如转轴处外观为弧形,需注意分件后 FLIP 转轴处过渡自然,以免与 HOUSING 上盖干涉; 7、如有手写笔,则建模前需讨论其固定方式以预留其空间。一般笔粗 3~4mm,少数有到5mm 的; 8、IO 口不宜太深,否则数据线插入时,端口会与机壳干涉; 9、预留螺丝孔空间(ID 设计 FLIP 时应充分考虑螺丝孔位,设计美观的螺丝孔堵头) 10、按键设计时需注意预留行程空间,让开螺丝孔位; 11、饰片不可压住螺丝孔,给以后的拆装带来不便(ID 设计时注意避开) 12、滑盖机要根据滑轨的位置定上下滑盖的分割面; 13、设计滑盖机的数字键时需注意上滑盖滑开后不可遮挡数字键,不可做突出状的防盲点,以免阻碍滑动; 14、滑盖机的电池分割要注意尽量将螺丝孔放在电池里面,避开放在外观面上。手机的一般结构手机结构一般包括以下几个部分: 1、LCD LENS 材料:材质一般为 PC 或压克力; 连结:一般用卡勾+背胶与前盖连结。 分为两种形式:a. 仅仅在 LCD 上方局部区域;b.与整个面板合为一体。 2、上盖(前盖) 材料:材质一般为 ABS+PC; 连结:与下盖一般采纳卡勾+螺钉的连...
