托辊使用说明书

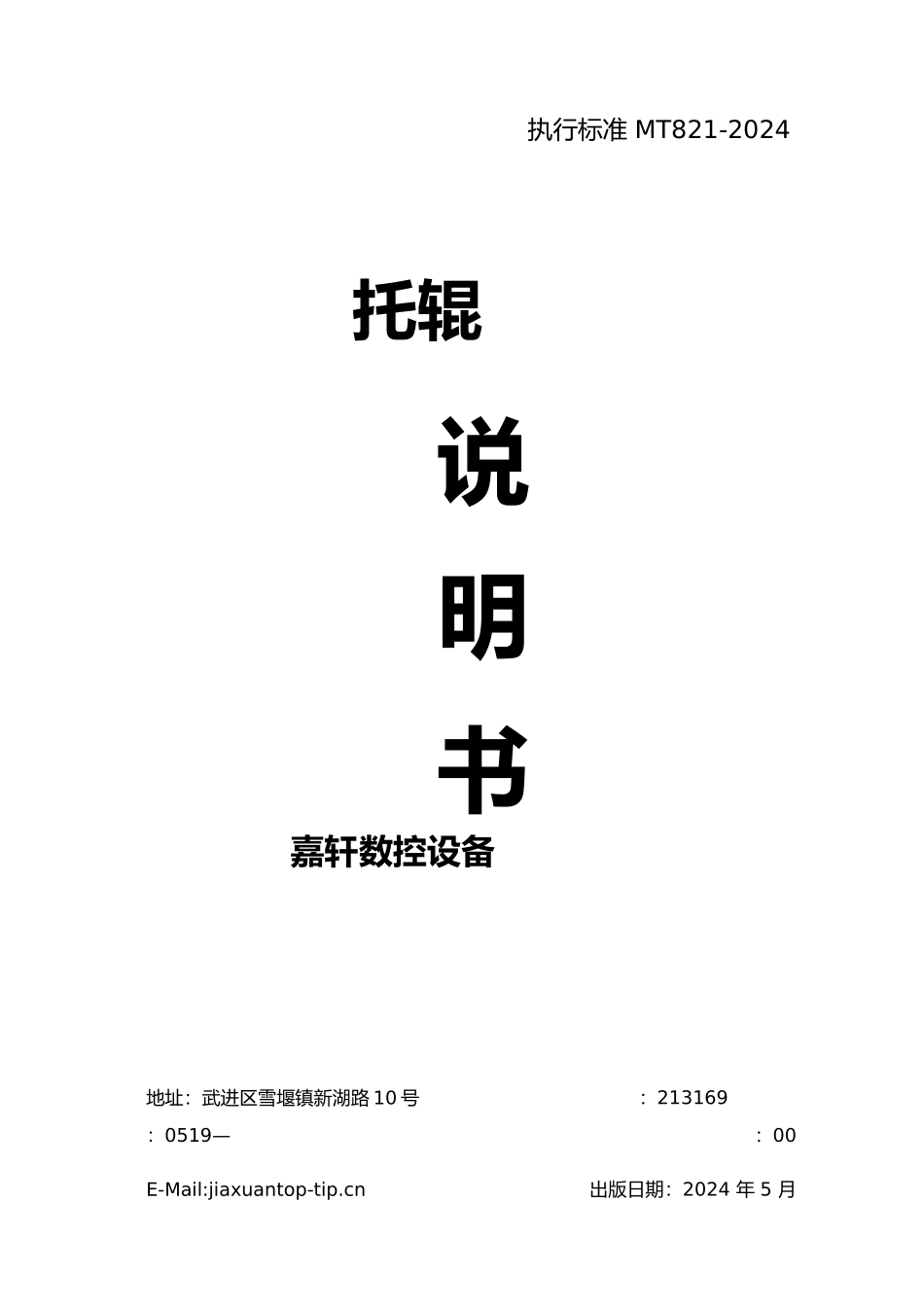

托辊使用说明书_第1页
1/6

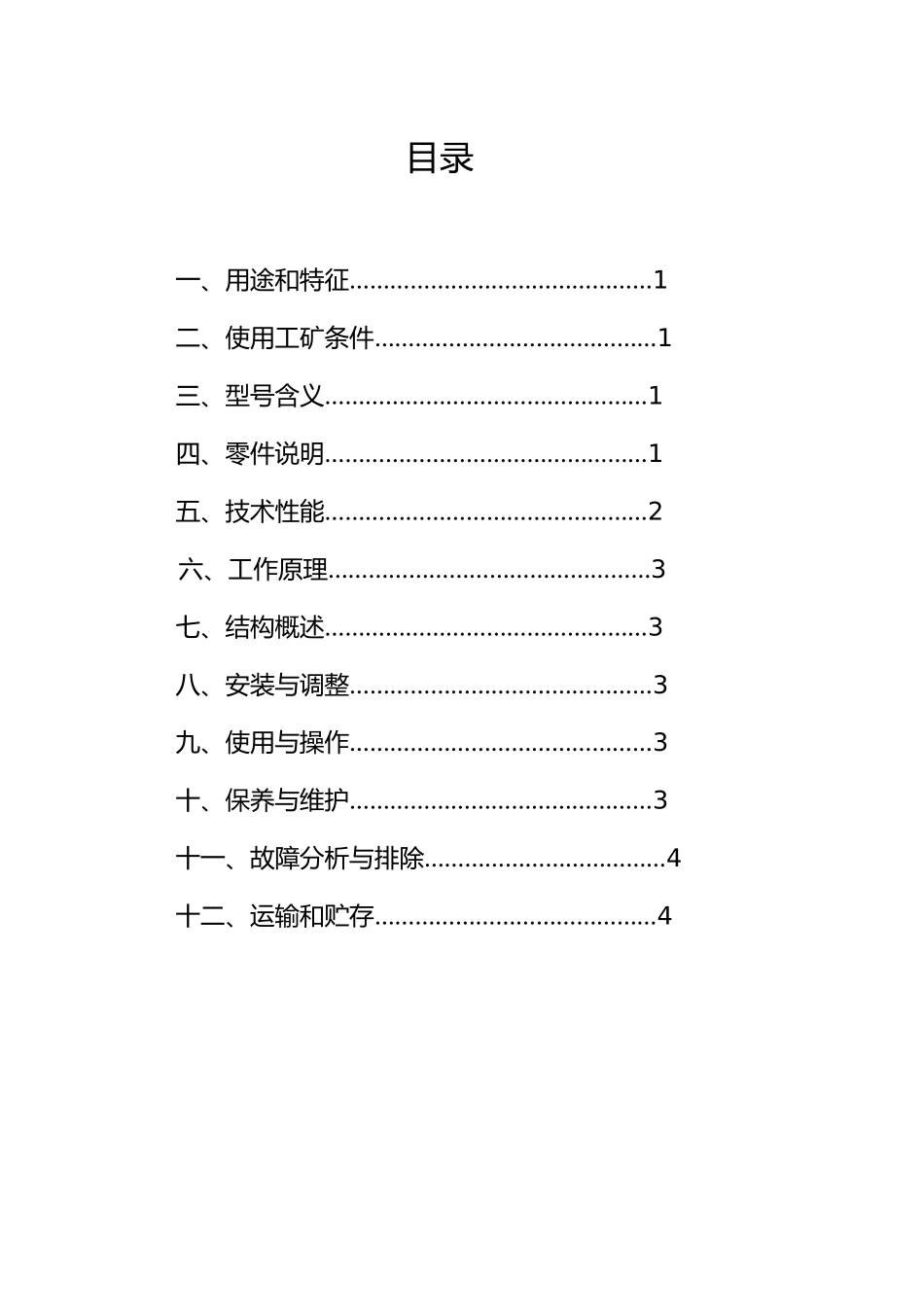

托辊使用说明书_第2页
2/6

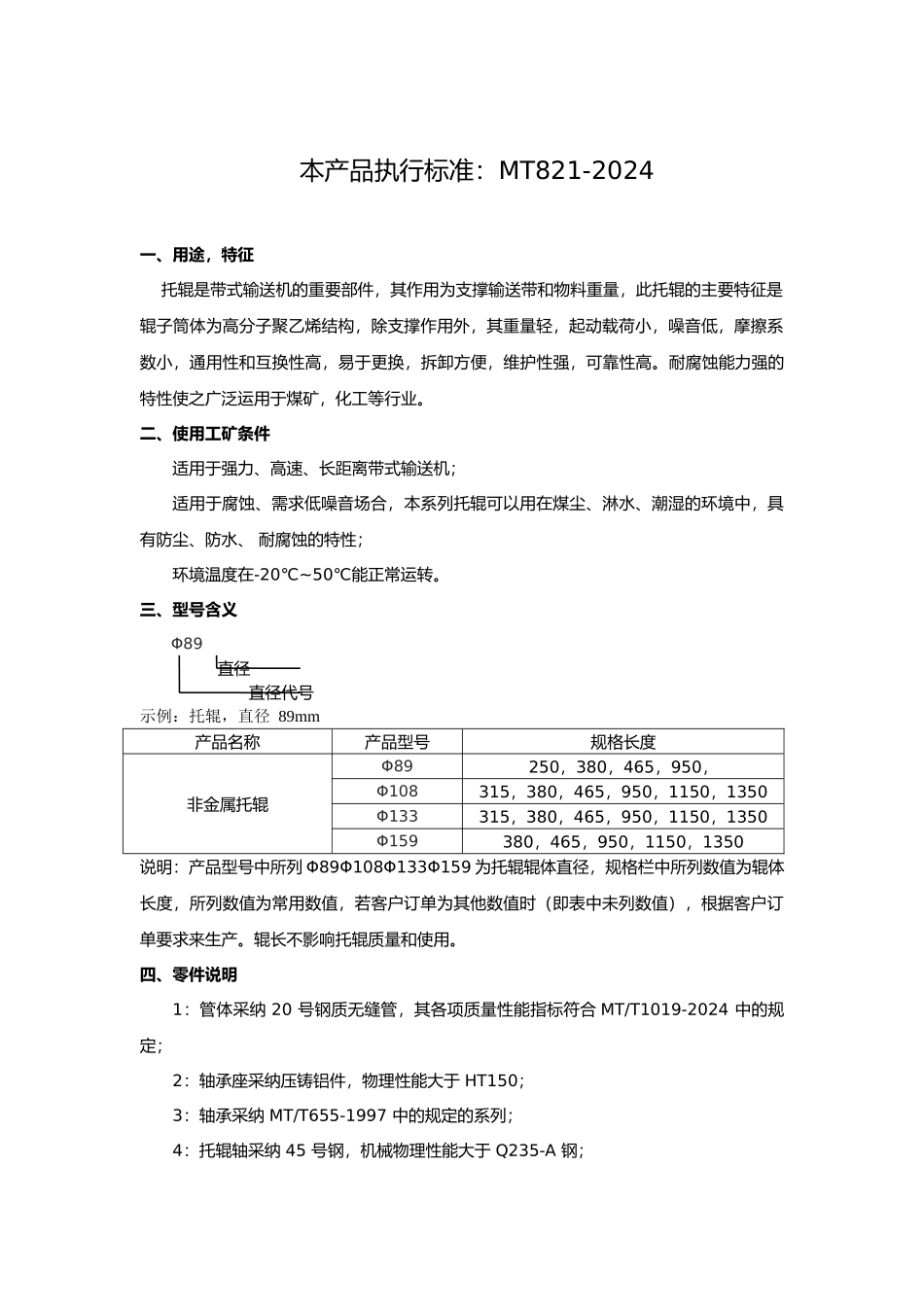

托辊使用说明书_第3页
3/6
执行标准 MT821-2024托辊说明书嘉轩数控设备地址:武进区雪堰镇新湖路 10 号 :213169:0519— :00E-Mail:jiaxuantop-tip.cn出版日期:2024 年 5 月目录一、用途和特征………………………………………1二、使用工矿条件……………………………………1三、型号含义…………………………………………1四、零件说明…………………………………………1五、技术性能…………………………………………2六、工作原理…………………………………………3七、结构概述…………………………………………3八、安装与调整………………………………………3九、使用与操作………………………………………3十、保养与维护………………………………………3十一、故障分析与排除………………………………4十二、运输和贮存……………………………………4本产品执行标准:MT821-2024一、用途,特征 托辊是带式输送机的重要部件,其作用为支撑输送带和物料重量,此托辊的主要特征是辊子筒体为高分子聚乙烯结构,除支撑作用外,其重量轻,起动载荷小,噪音低,摩擦系数小,通用性和互换性高,易于更换,拆卸方便,维护性强,可靠性高。耐腐蚀能力强的特性使之广泛运用于煤矿,化工等行业。二、使用工矿条件适用于强力、高速、长距离带式输送机;适用于腐蚀、需求低噪音场合,本系列托辊可以用在煤尘、淋水、潮湿的环境中,具有防尘、防水、 耐腐蚀的特性;环境温度在-20℃~50℃能正常运转。三、型号含义Φ89 直径 直径代号示例:托辊,直径 89mm产品名称产品型号规格长度非金属托辊Φ89250,380,465,950,Φ108315,380,465,950,1150,1350Φ133315,380,465,950,1150,1350Φ159380,465,950,1150,1350说明:产品型号中所列 Φ89Φ108Φ133Φ159 为托辊辊体直径,规格栏中所列数值为辊体长度,所列数值为常用数值,若客户订单为其他数值时(即表中未列数值),根据客户订单要求来生产。辊长不影响托辊质量和使用。四、零件说明 1:管体采纳 20 号钢质无缝管,其各项质量性能指标符合 MT/T1019-2024 中的规定;2:轴承座采纳压铸铝件,物理性能大于 HT150;3:轴承采纳 MT/T655-1997 中的规定的系列;4:托辊轴采纳 45 号钢,机械物理性能大于 Q235-A 钢;6:托辊使用的润滑脂的质量指标符合下表规定。项目质量指标滴点,℃≥175针入度(25℃、60 次),0.1mm265~295剪切安定性,十万次针入度≤350耐水性(加水 10%,剪切十万...
