扣件钢管楼板模板支架计算书

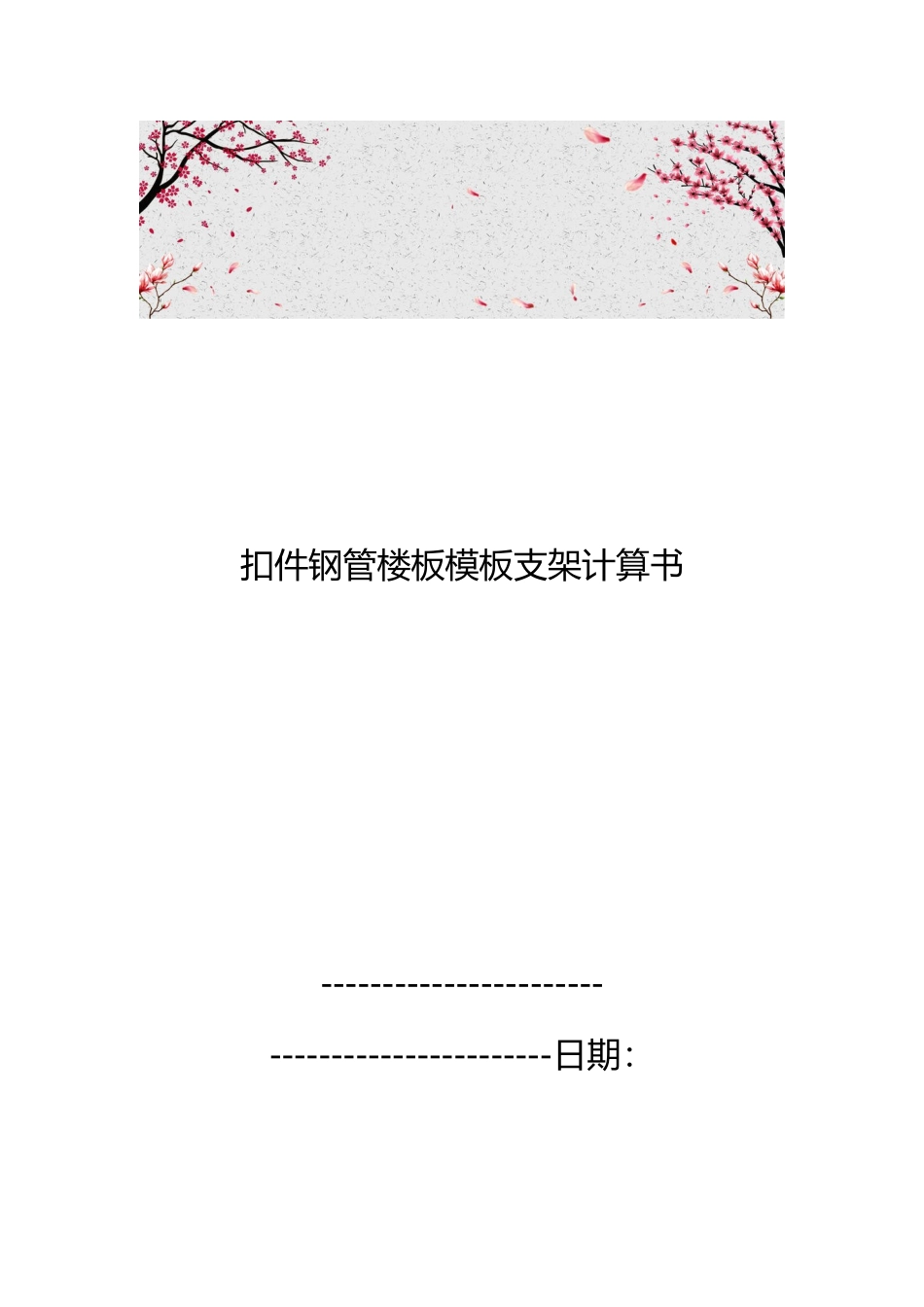

扣件钢管楼板模板支架计算书_第1页
1/27

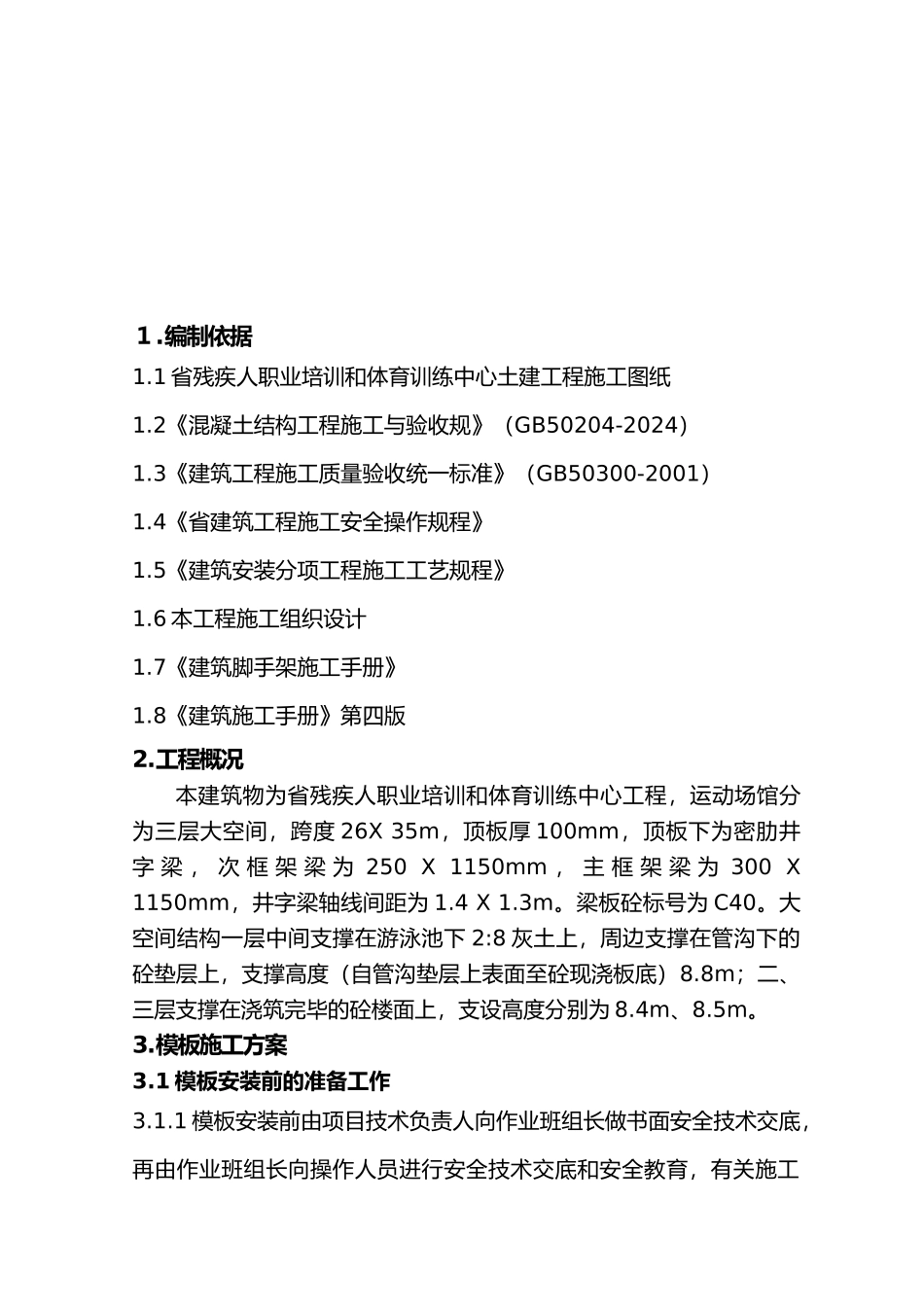

扣件钢管楼板模板支架计算书_第2页
2/27

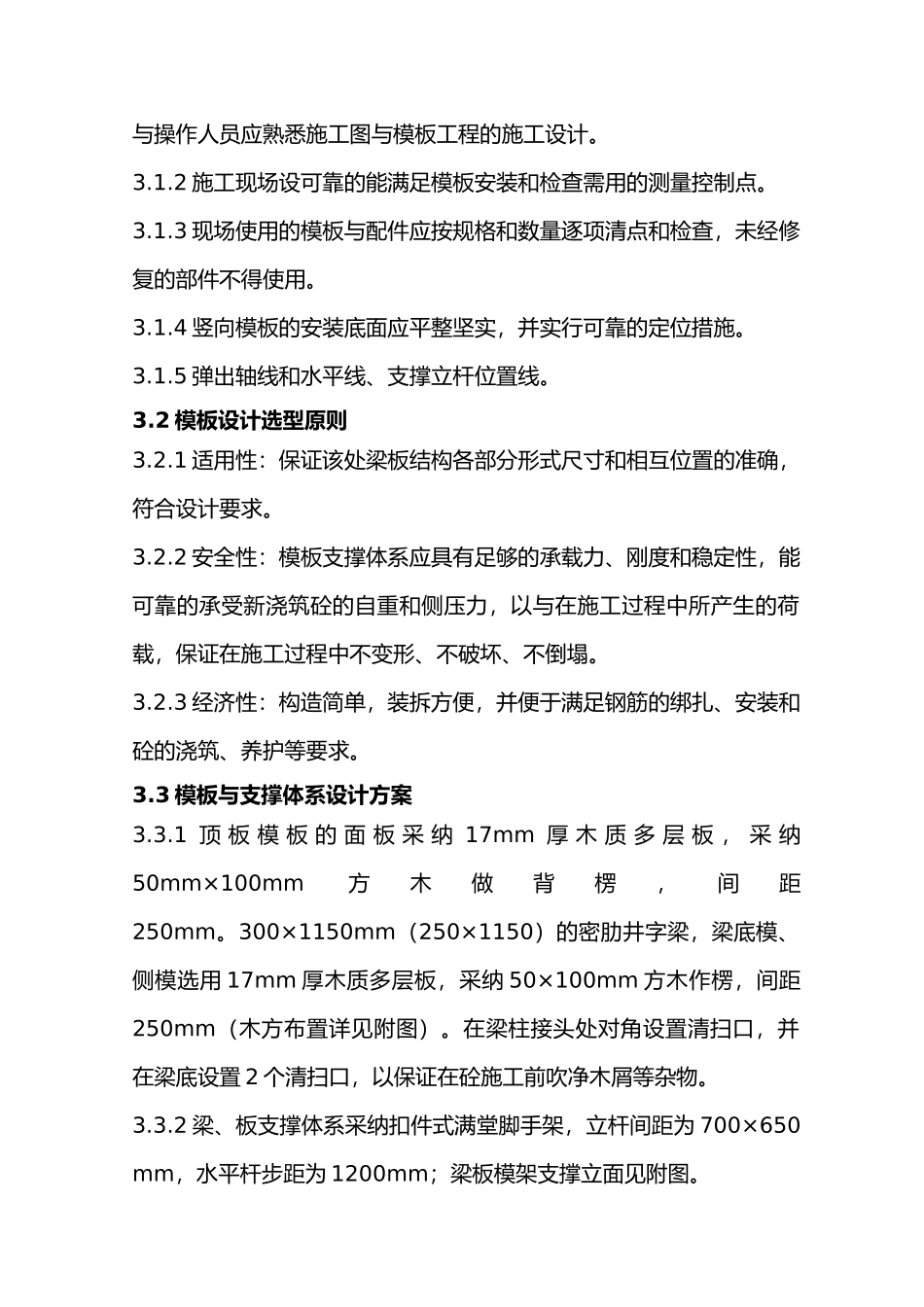

扣件钢管楼板模板支架计算书_第3页
3/27
扣件钢管楼板模板支架计算书----------------------- -----------------------日期:1.编制依据1.1 省残疾人职业培训和体育训练中心土建工程施工图纸1.2《混凝土结构工程施工与验收规》(GB50204-2024)1.3《建筑工程施工质量验收统一标准》(GB50300-2001)1.4《省建筑工程施工安全操作规程》1.5《建筑安装分项工程施工工艺规程》1.6 本工程施工组织设计1.7《建筑脚手架施工手册》1.8《建筑施工手册》第四版2.工程概况本建筑物为省残疾人职业培训和体育训练中心工程,运动场馆分为三层大空间,跨度 26X 35m,顶板厚 100mm,顶板下为密肋井字 梁 , 次 框 架 梁 为 250 X 1150mm , 主 框 架 梁 为 300 X 1150mm,井字梁轴线间距为 1.4 X 1.3m。梁板砼标号为 C40。大空间结构一层中间支撑在游泳池下 2:8 灰土上,周边支撑在管沟下的砼垫层上,支撑高度(自管沟垫层上表面至砼现浇板底)8.8m;二、三层支撑在浇筑完毕的砼楼面上,支设高度分别为 8.4m、8.5m。3.模板施工方案3.1 模板安装前的准备工作3.1.1 模板安装前由项目技术负责人向作业班组长做书面安全技术交底,再由作业班组长向操作人员进行安全技术交底和安全教育,有关施工与操作人员应熟悉施工图与模板工程的施工设计。3.1.2 施工现场设可靠的能满足模板安装和检查需用的测量控制点。3.1.3 现场使用的模板与配件应按规格和数量逐项清点和检查,未经修复的部件不得使用。3.1.4 竖向模板的安装底面应平整坚实,并实行可靠的定位措施。3.1.5 弹出轴线和水平线、支撑立杆位置线。3.2 模板设计选型原则3.2.1 适用性:保证该处梁板结构各部分形式尺寸和相互位置的准确,符合设计要求。3.2.2 安全性:模板支撑体系应具有足够的承载力、刚度和稳定性,能可靠的承受新浇筑砼的自重和侧压力,以与在施工过程中所产生的荷载,保证在施工过程中不变形、不破坏、不倒塌。3.2.3 经济性:构造简单,装拆方便,并便于满足钢筋的绑扎、安装和砼的浇筑、养护等要求。3.3 模板与支撑体系设计方案3.3.1 顶 板 模 板 的 面 板 采 纳 17mm 厚 木 质 多 层 板 , 采 纳50mm×100mm方木做背楞,间距250mm。300×1150mm(250×1150)的密肋井字梁,梁底模、侧模选用 17mm 厚木质多层板,采纳 50×100mm 方木作楞,间距250mm(木方布置详见附图)。在梁柱接头处对角设置清扫口,并在梁底设置 2 个清扫口,以保证在砼施工前吹净木屑等杂物。3....
