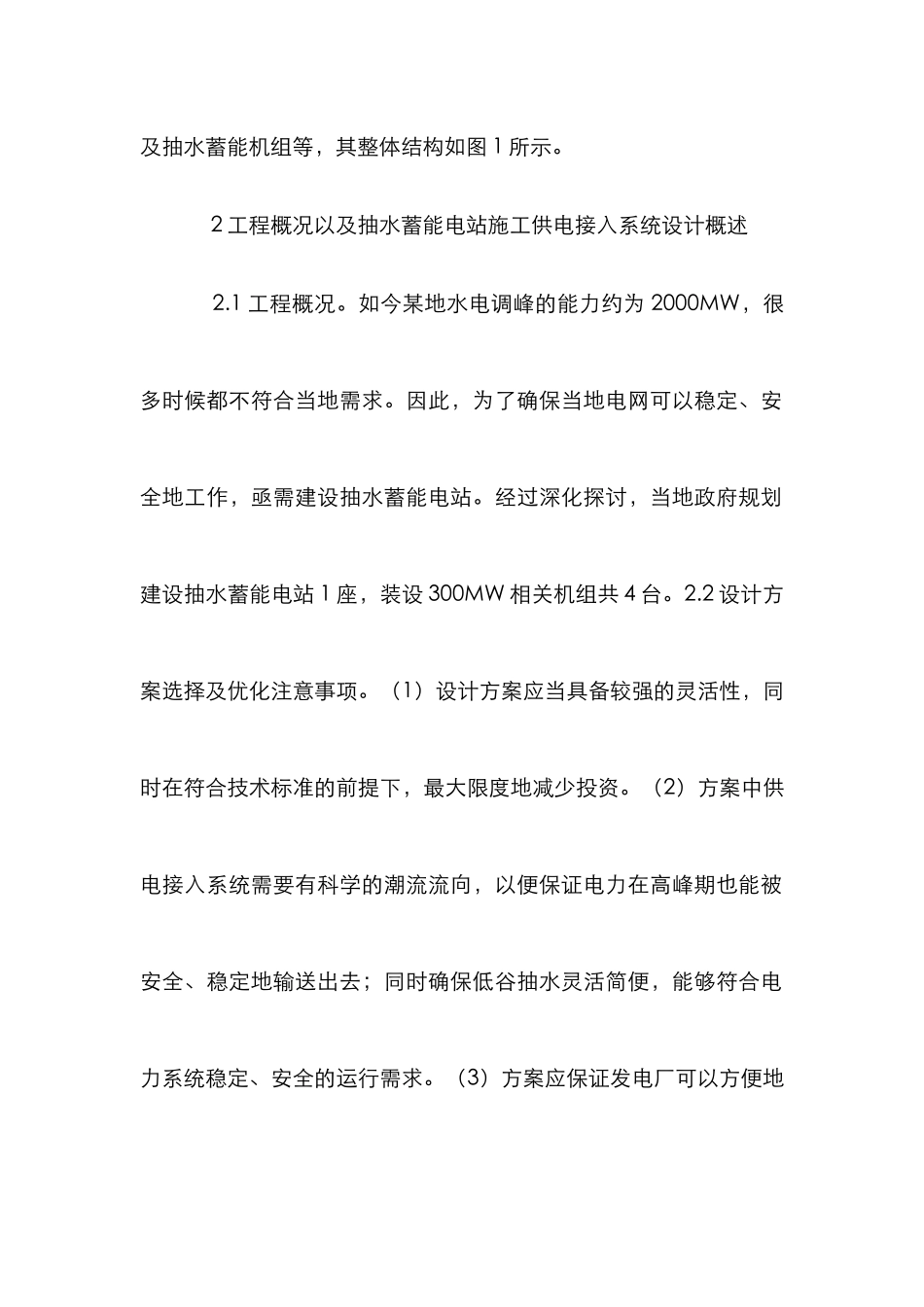

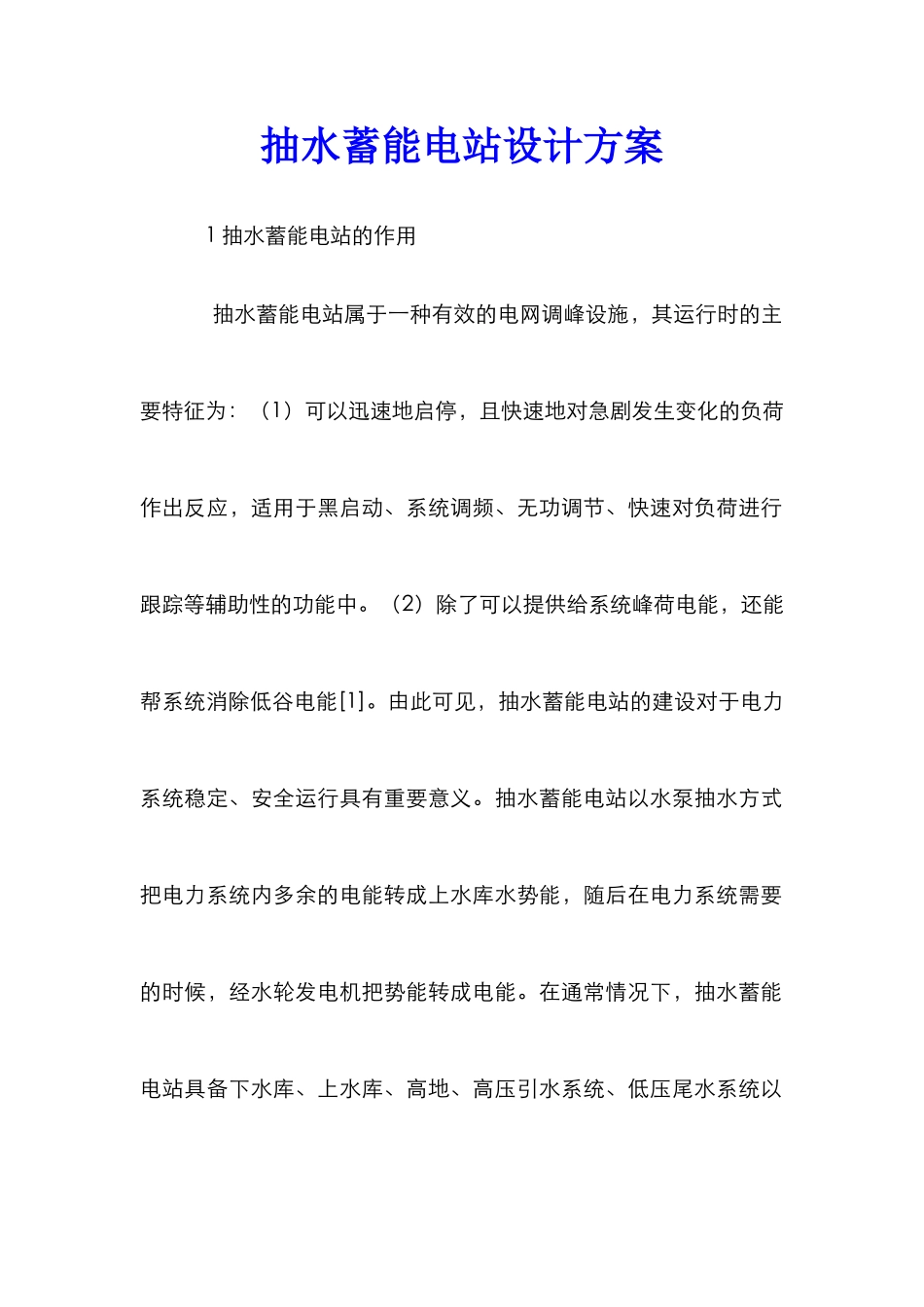

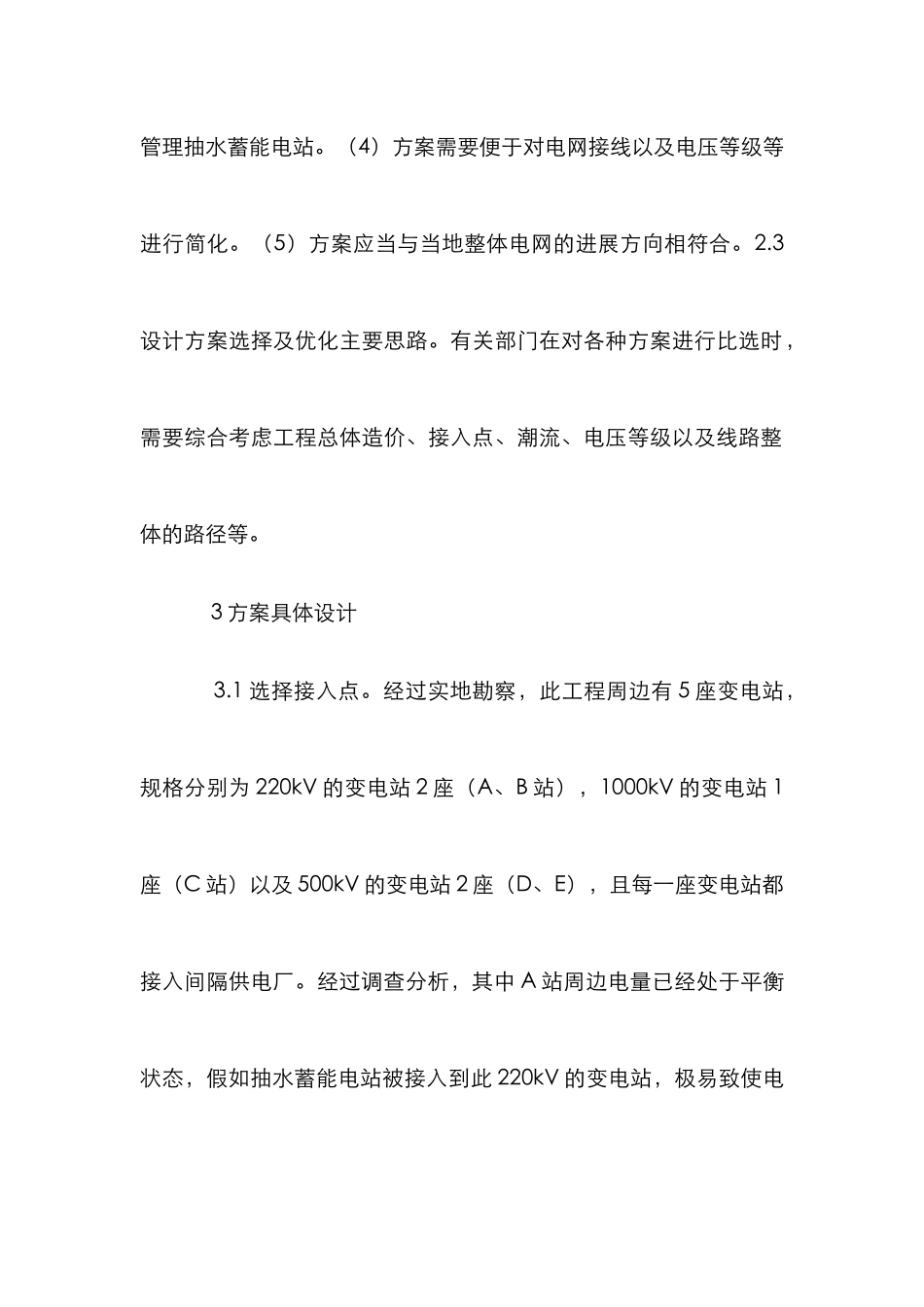

抽水蓄能电站设计方案 1 抽水蓄能电站的作用 抽水蓄能电站属于一种有效的电网调峰设施,其运行时的主要特征为:(1)可以迅速地启停,且快速地对急剧发生变化的负荷作出反应,适用于黑启动、系统调频、无功调节、快速对负荷进行跟踪等辅助性的功能中。(2)除了可以提供给系统峰荷电能,还能帮系统消除低谷电能[1]。由此可见,抽水蓄能电站的建设对于电力系统稳定、安全运行具有重要意义。抽水蓄能电站以水泵抽水方式把电力系统内多余的电能转成上水库水势能,随后在电力系统需要的时候,经水轮发电机把势能转成电能。在通常情况下,抽水蓄能电站具备下水库、上水库、高地、高压引水系统、低压尾水系统以及抽水蓄能机组等,其整体结构如图 1 所示。 2 工程概况以及抽水蓄能电站施工供电接入系统设计概述 2.1 工程概况。如今某地水电调峰的能力约为 2000MW,很多时候都不符合当地需求。因此,为了确保当地电网可以稳定、安全地工作,亟需建设抽水蓄能电站。经过深化探讨,当地政府规划建设抽水蓄能电站 1 座,装设 300MW 相关机组共 4 台。2.2 设计方案选择及优化注意事项。(1)设计方案应当具备较强的灵活性,同时在符合技术标准的前提下,最大限度地减少投资。(2)方案中供电接入系统需要有科学的潮流流向,以便保证电力在高峰期也能被安全、稳定地输送出去;同时确保低谷抽水灵活简便,能够符合电力系统稳定、安全的运行需求。(3)方案应保证发电厂可以方便地管理抽水蓄能电站。(4)方案需要便于对电网接线以及电压等级等进行简化。(5)方案应当与当地整体电网的进展方向相符合。2.3设计方案选择及优化主要思路。有关部门在对各种方案进行比选时,需要综合考虑工程总体造价、接入点、潮流、电压等级以及线路整体的路径等。 3 方案具体设计 3.1 选择接入点。经过实地勘察,此工程周边有 5 座变电站,规格分别为 220kV 的变电站 2 座(A、B 站),1000kV 的变电站 1座(C 站)以及 500kV 的变电站 2 座(D、E),且每一座变电站都接入间隔供电厂。经过调查分析,其中 A 站周边电量已经处于平衡状态,假如抽水蓄能电站被接入到此 220kV 的变电站,极易致使电力外送的容量受到限制,所以优先将此变电站予以排除。3.2 方案制定。设计人员根据当地实际状况,设计出以下四种设计方案:(1)从电站中直出 220kV 的线路 3 回,其中 2 回被接入到 500kV 的 D 变电站,另外 1 回被接入到 220kV ...
