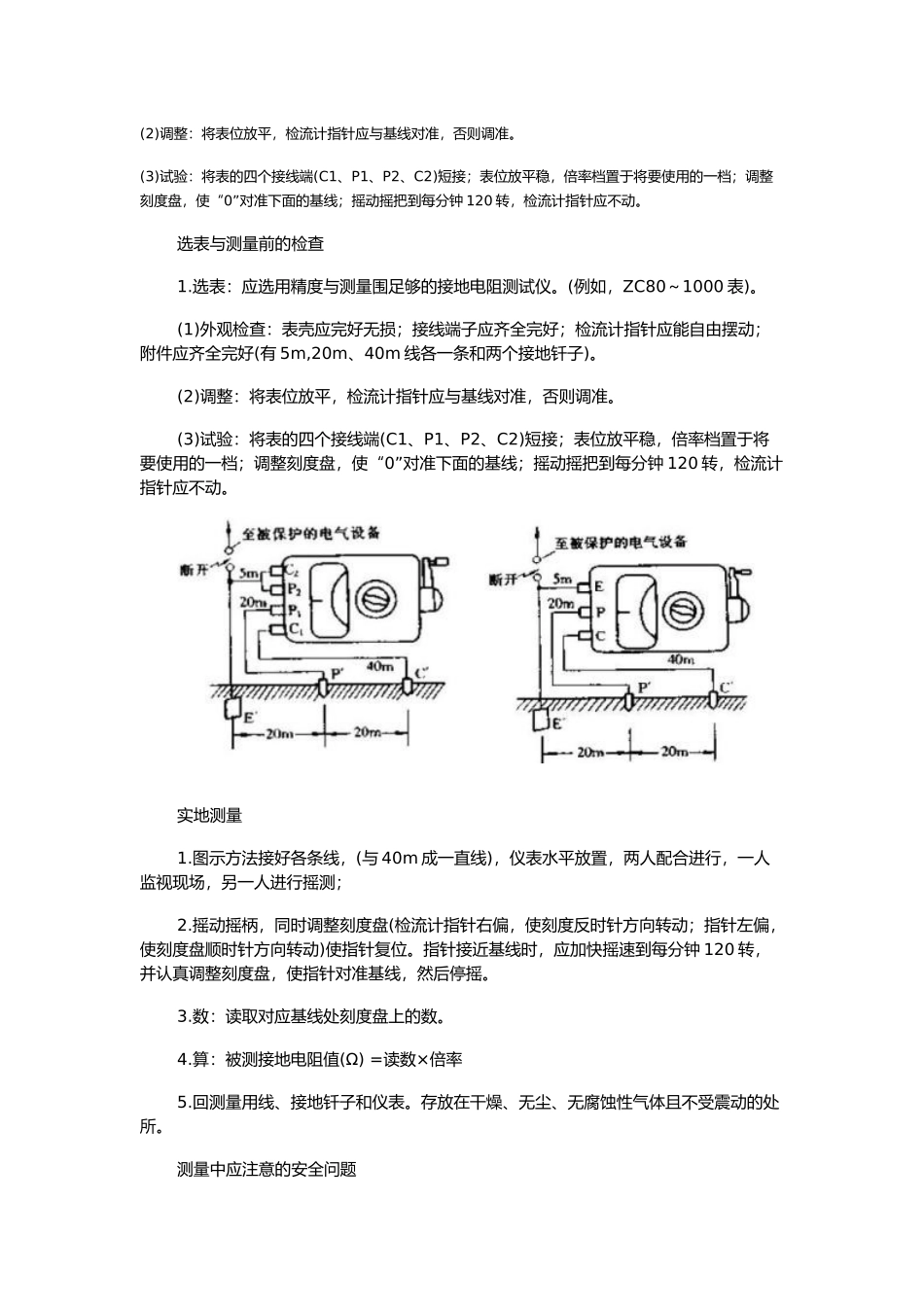

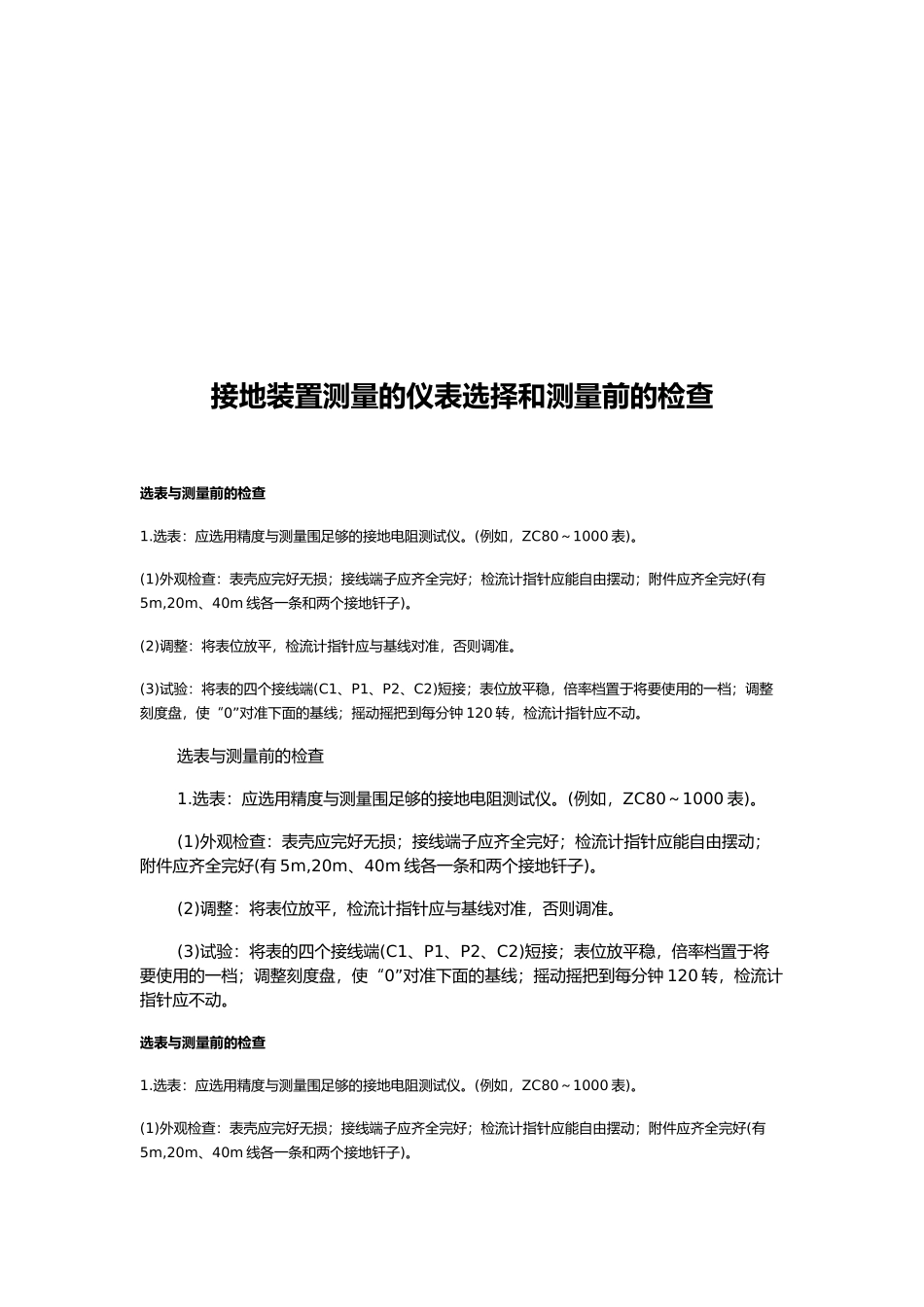

接地装置测量仪表选择和测量前的检查分析----------------------- -----------------------日期:接地装置测量的仪表选择和测量前的检查选表与测量前的检查1.选表:应选用精度与测量围足够的接地电阻测试仪。(例如,ZC80~1000 表)。(1)外观检查:表壳应完好无损;接线端子应齐全完好;检流计指针应能自由摆动;附件应齐全完好(有5m,20m、40m 线各一条和两个接地钎子)。(2)调整:将表位放平,检流计指针应与基线对准,否则调准。(3)试验:将表的四个接线端(C1、P1、P2、C2)短接;表位放平稳,倍率档置于将要使用的一档;调整刻度盘,使“0”对准下面的基线;摇动摇把到每分钟 120 转,检流计指针应不动。选表与测量前的检查1.选表:应选用精度与测量围足够的接地电阻测试仪。(例如,ZC80~1000 表)。(1)外观检查:表壳应完好无损;接线端子应齐全完好;检流计指针应能自由摆动;附件应齐全完好(有 5m,20m、40m 线各一条和两个接地钎子)。(2)调整:将表位放平,检流计指针应与基线对准,否则调准。(3)试验:将表的四个接线端(C1、P1、P2、C2)短接;表位放平稳,倍率档置于将要使用的一档;调整刻度盘,使“0”对准下面的基线;摇动摇把到每分钟 120 转,检流计指针应不动。选表与测量前的检查1.选表:应选用精度与测量围足够的接地电阻测试仪。(例如,ZC80~1000 表)。(1)外观检查:表壳应完好无损;接线端子应齐全完好;检流计指针应能自由摆动;附件应齐全完好(有5m,20m、40m 线各一条和两个接地钎子)。(2)调整:将表位放平,检流计指针应与基线对准,否则调准。(3)试验:将表的四个接线端(C1、P1、P2、C2)短接;表位放平稳,倍率档置于将要使用的一档;调整刻度盘,使“0”对准下面的基线;摇动摇把到每分钟 120 转,检流计指针应不动。选表与测量前的检查1.选表:应选用精度与测量围足够的接地电阻测试仪。(例如,ZC80~1000 表)。(1)外观检查:表壳应完好无损;接线端子应齐全完好;检流计指针应能自由摆动;附件应齐全完好(有 5m,20m、40m 线各一条和两个接地钎子)。(2)调整:将表位放平,检流计指针应与基线对准,否则调准。(3)试验:将表的四个接线端(C1、P1、P2、C2)短接;表位放平稳,倍率档置于将要使用的一档;调整刻度盘,使“0”对准下面的基线;摇动摇把到每分钟 120 转,检流计指针应不动。实地测量1.图示方法接好各条线,(与 40m 成一直线),仪表水平放置,两人配合进行,一人监视现场,另一人进行摇测;2.摇...
