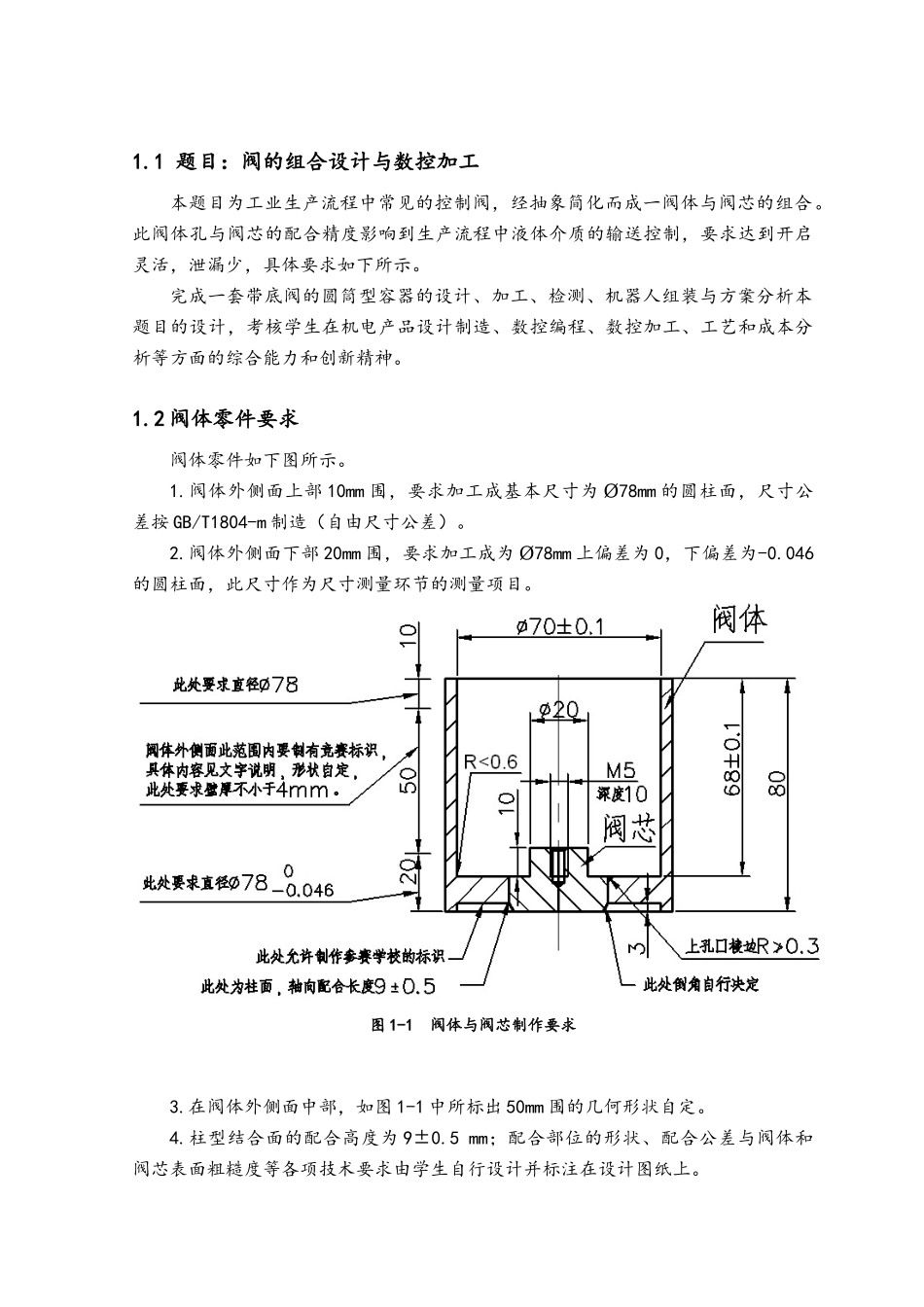

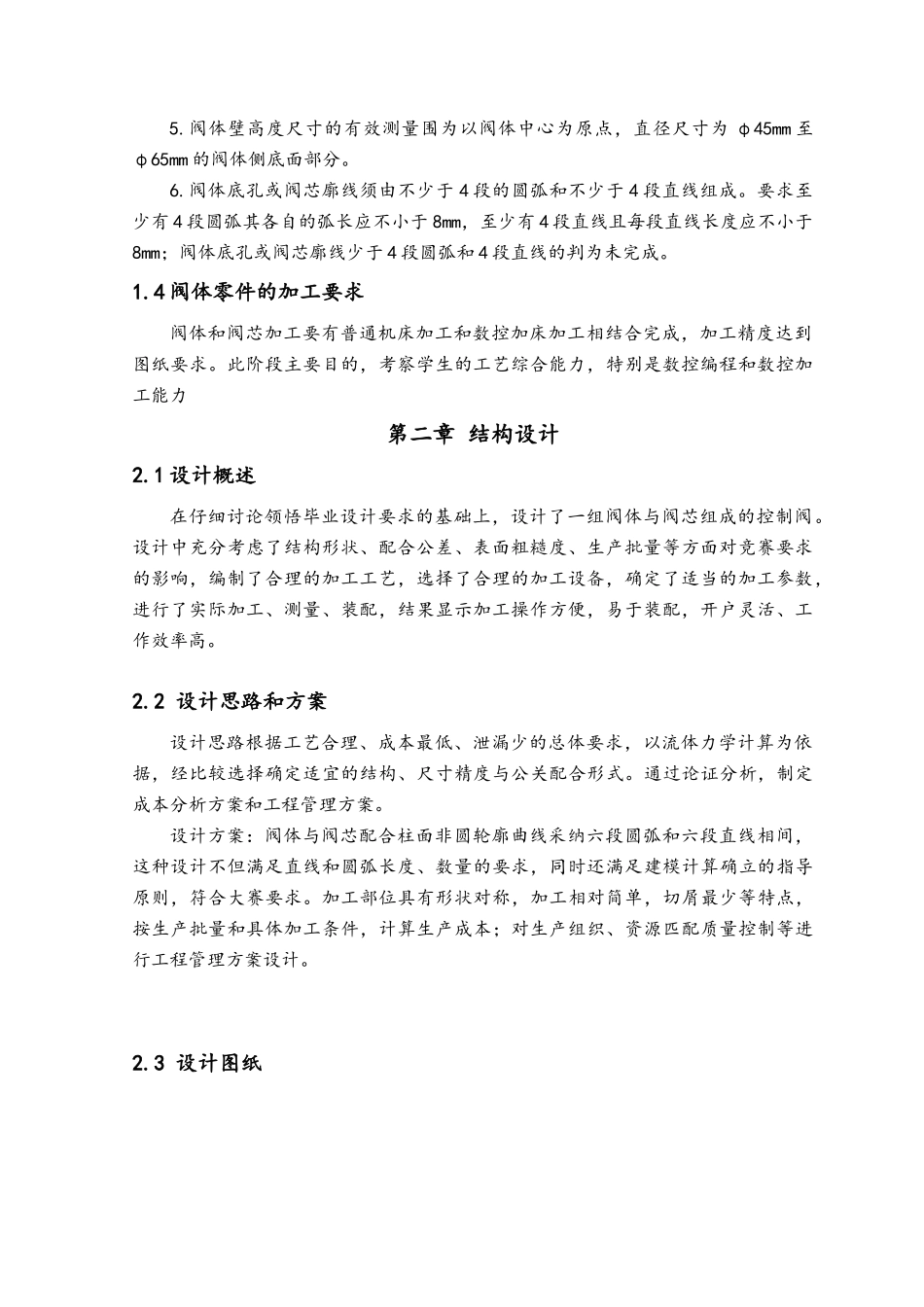

1.1 题目：阀的组合设计与数控加工本题目为工业生产流程中常见的控制阀，经抽象简化而成一阀体与阀芯的组合。此阀体孔与阀芯的配合精度影响到生产流程中液体介质的输送控制，要求达到开启灵活，泄漏少，具体要求如下所示。完成一套带底阀的圆筒型容器的设计、加工、检测、机器人组装与方案分析本题目的设计，考核学生在机电产品设计制造、数控编程、数控加工、工艺和成本分析等方面的综合能力和创新精神。1.2 阀体零件要求阀体零件如下图所示。1.阀体外侧面上部 10mm 围，要求加工成基本尺寸为 Ø78mm 的圆柱面，尺寸公差按 GB/T1804-m 制造（自由尺寸公差）。2.阀体外侧面下部 20mm 围，要求加工成为78mmØ上偏差为 0，下偏差为-0.046的圆柱面，此尺寸作为尺寸测量环节的测量项目。图 1-1 阀体与阀芯制作要求3.在阀体外侧面中部，如图 1-1 中所标出 50mm 围的几何形状自定。4.柱型结合面的配合高度为 9±0.5 mm；配合部位的形状、配合公差与阀体和阀芯表面粗糙度等各项技术要求由学生自行设计并标注在设计图纸上。5.阀体壁高度尺寸的有效测量围为以阀体中心为原点，直径尺寸为 φ45mm 至φ65mm 的阀体侧底面部分。6.阀体底孔或阀芯廓线须由不少于 4 段的圆弧和不少于 4 段直线组成。要求至少有 4 段圆弧其各自的弧长应不小于 8mm，至少有 4 段直线且每段直线长度应不小于8mm；阀体底孔或阀芯廓线少于 4 段圆弧和 4 段直线的判为未完成。1.4 阀体零件的加工要求阀体和阀芯加工要有普通机床加工和数控加床加工相结合完成，加工精度达到图纸要求。此阶段主要目的，考察学生的工艺综合能力，特别是数控编程和数控加工能力第二章 结构设计2.1 设计概述在仔细讨论领悟毕业设计要求的基础上，设计了一组阀体与阀芯组成的控制阀。设计中充分考虑了结构形状、配合公差、表面粗糙度、生产批量等方面对竞赛要求的影响，编制了合理的加工工艺，选择了合理的加工设备，确定了适当的加工参数，进行了实际加工、测量、装配，结果显示加工操作方便，易于装配，开户灵活、工作效率高。2.2 设计思路和方案设计思路根据工艺合理、成本最低、泄漏少的总体要求，以流体力学计算为依据，经比较选择确定适宜的结构、尺寸精度与公关配合形式。通过论证分析，制定成本分析方案和工程管理方案。设计方案：阀体与阀芯配合柱面非圆轮廓曲线采纳六段圆弧和六段直线相间，这种设计不但满足直线和圆弧长度、数量的要求，同时还满足建模计...
