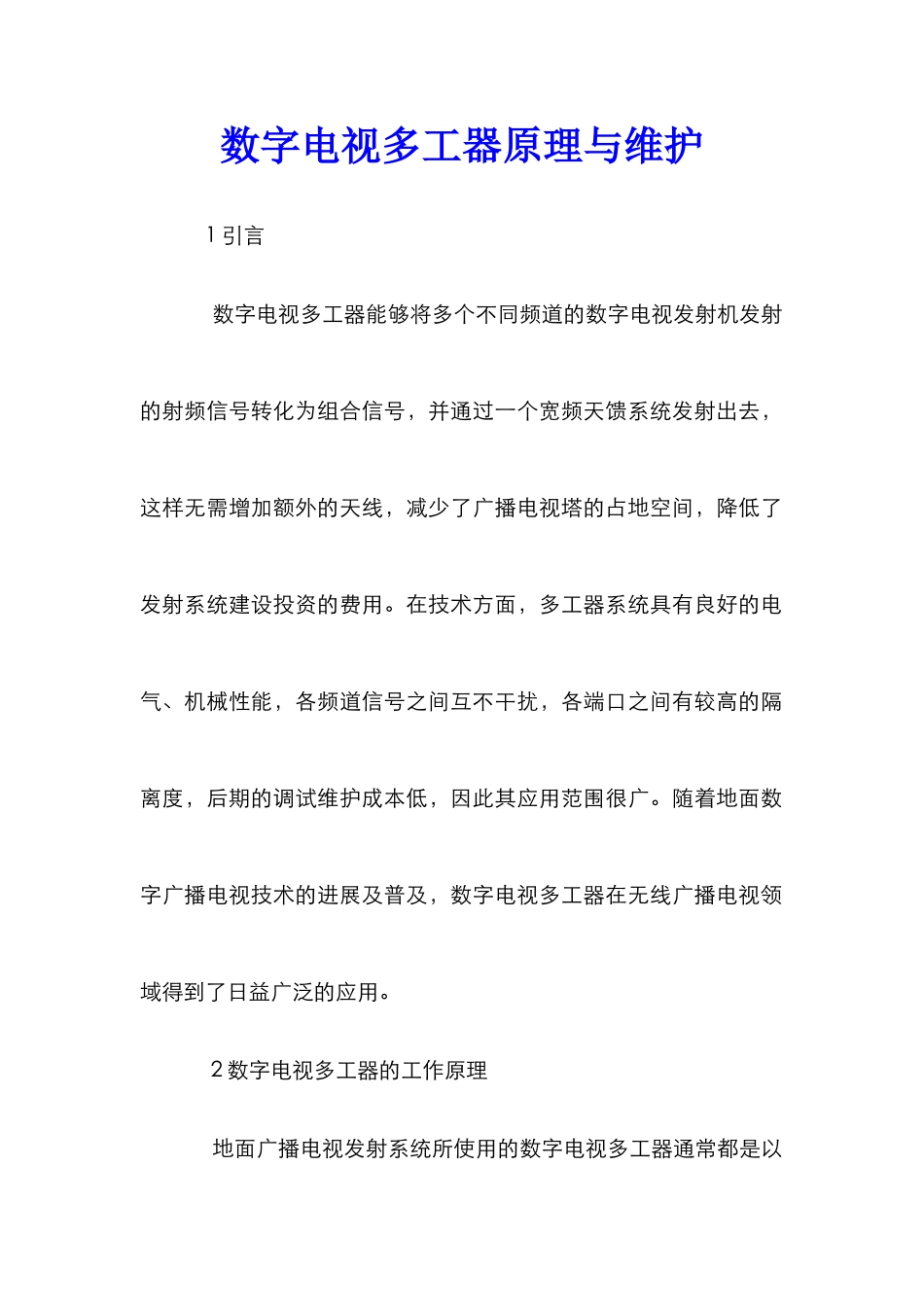

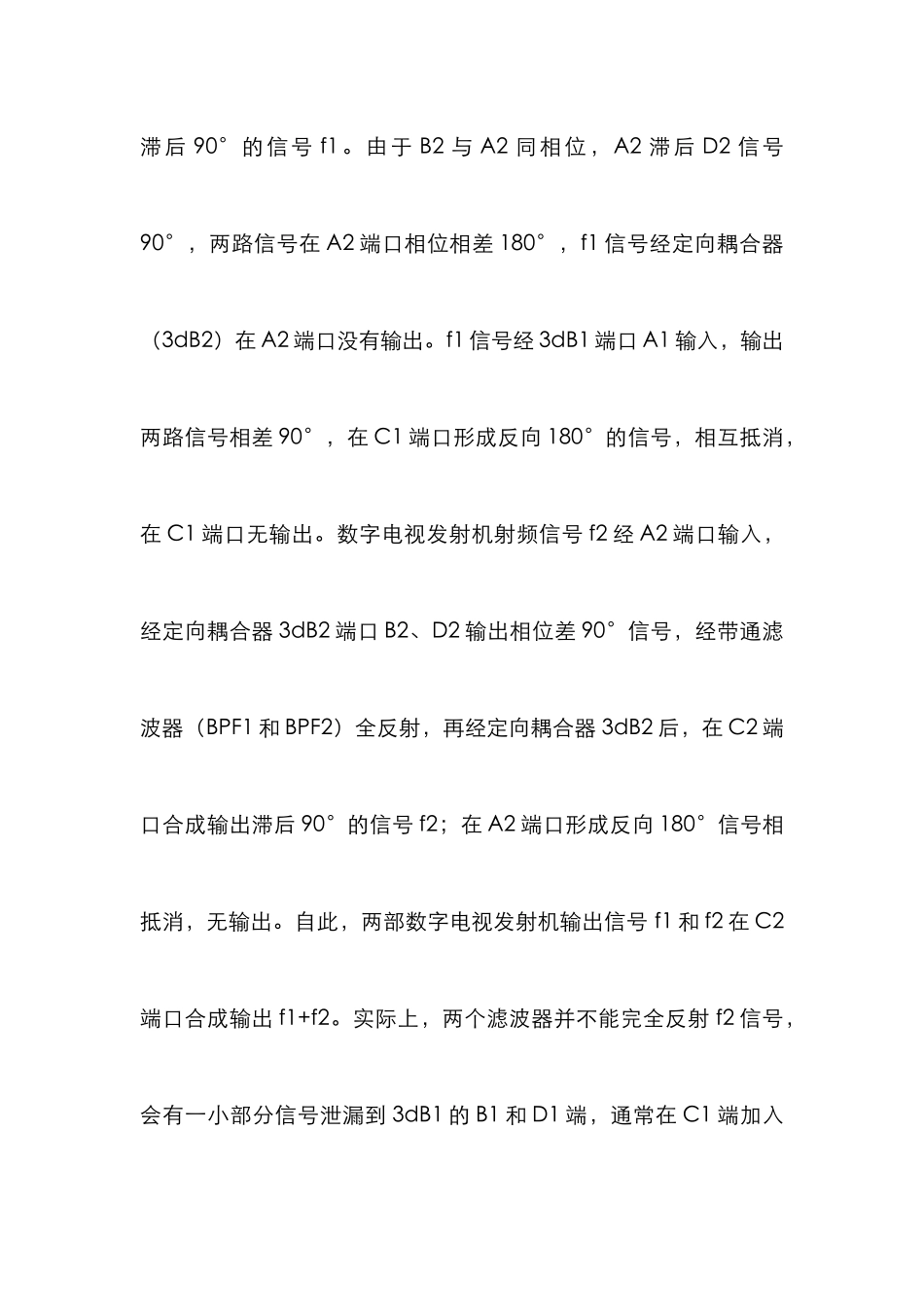

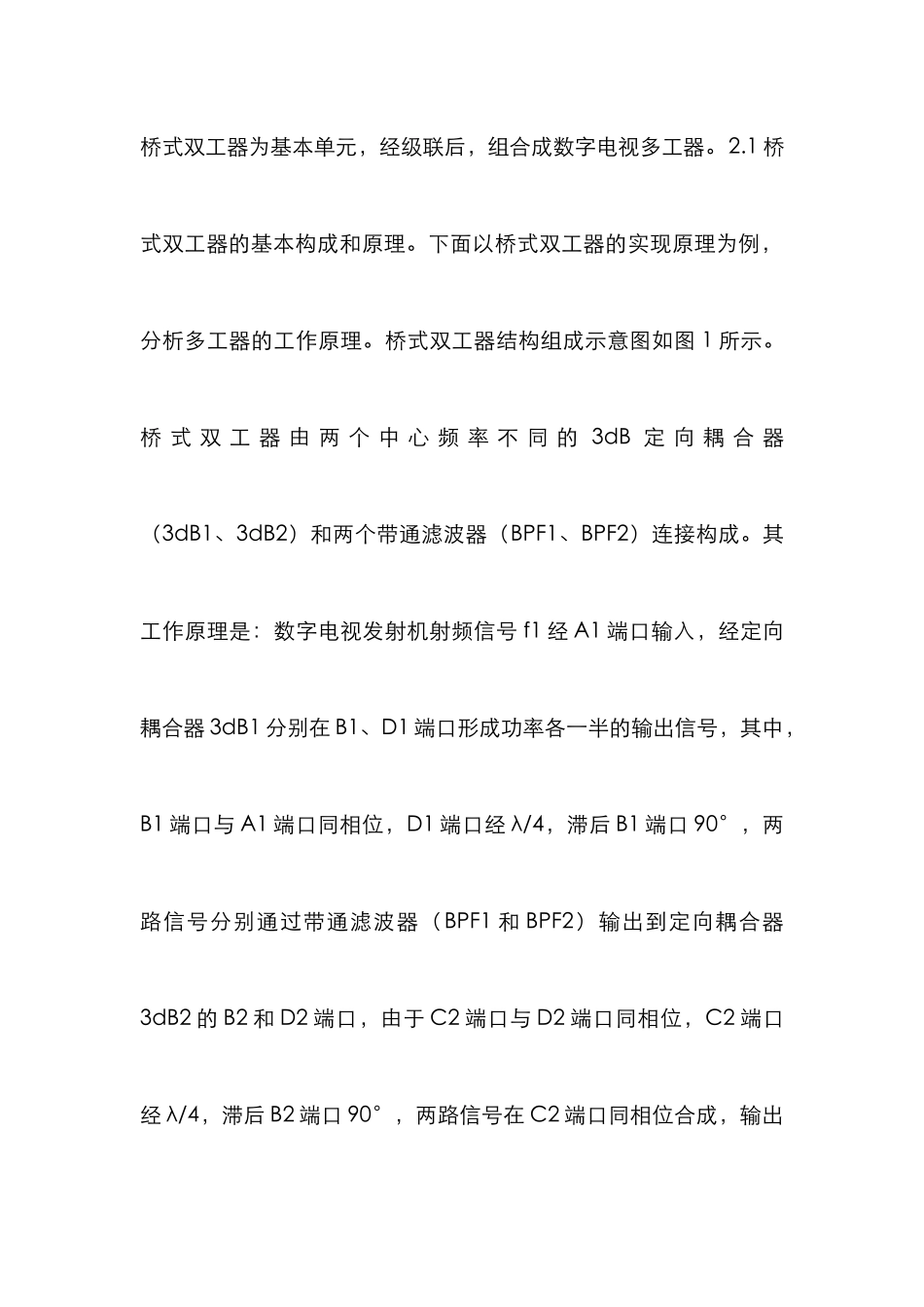

数字电视多工器原理与维护 1 引言 数字电视多工器能够将多个不同频道的数字电视发射机发射的射频信号转化为组合信号，并通过一个宽频天馈系统发射出去，这样无需增加额外的天线，减少了广播电视塔的占地空间，降低了发射系统建设投资的费用。在技术方面，多工器系统具有良好的电气、机械性能，各频道信号之间互不干扰，各端口之间有较高的隔离度，后期的调试维护成本低，因此其应用范围很广。随着地面数字广播电视技术的进展及普及，数字电视多工器在无线广播电视领域得到了日益广泛的应用。 2 数字电视多工器的工作原理 地面广播电视发射系统所使用的数字电视多工器通常都是以桥式双工器为基本单元，经级联后，组合成数字电视多工器。2.1 桥式双工器的基本构成和原理。下面以桥式双工器的实现原理为例，分析多工器的工作原理。桥式双工器结构组成示意图如图 1 所示。桥 式 双 工 器 由 两 个 中 心 频 率 不 同 的 3dB 定 向 耦 合 器（3dB1、3dB2）和两个带通滤波器（BPF1、BPF2）连接构成。其工作原理是：数字电视发射机射频信号 f1 经 A1 端口输入，经定向耦合器 3dB1 分别在 B1、D1 端口形成功率各一半的输出信号，其中，B1 端口与 A1 端口同相位，D1 端口经 λ/4，滞后 B1 端口 90°，两路信号分别通过带通滤波器（BPF1 和 BPF2）输出到定向耦合器3dB2 的 B2 和 D2 端口，由于 C2 端口与 D2 端口同相位，C2 端口经 λ/4，滞后 B2 端口 90°，两路信号在 C2 端口同相位合成，输出滞后 90°的信号 f1。由于 B2 与 A2 同相位，A2 滞后 D2 信号90°，两路信号在 A2 端口相位相差 180°，f1 信号经定向耦合器（3dB2）在 A2 端口没有输出。f1 信号经 3dB1 端口 A1 输入，输出两路信号相差 90°，在 C1 端口形成反向 180°的信号，相互抵消，在 C1 端口无输出。数字电视发射机射频信号 f2 经 A2 端口输入，经定向耦合器 3dB2 端口 B2、D2 输出相位差 90°信号，经带通滤波器（BPF1 和 BPF2）全反射，再经定向耦合器 3dB2 后，在 C2 端口合成输出滞后 90°的信号 f2；在 A2 端口形成反向 180°信号相抵消，无输出。自此，两部数字电视发射机输出信号 f1 和 f2 在 C2端口合成输出 f1+f2。实际上，两个滤波器并不能完全反射 f2 信号，会有一小部分信号泄漏到 3dB1 的 B1 和 D1 端，通常在 C1 端加入50Ω 吸收负载进行...
