数字频率计的设计与实现

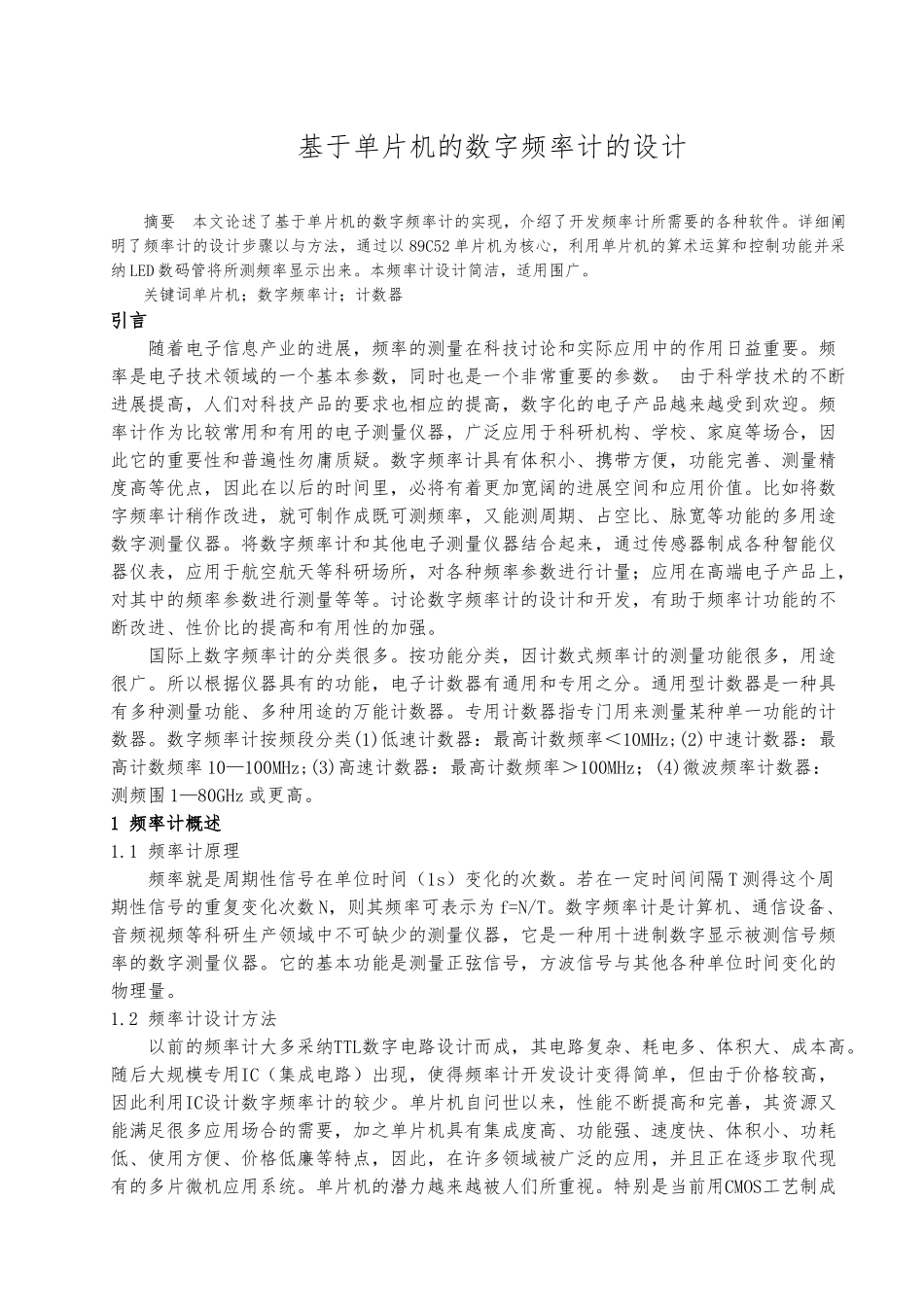

数字频率计的设计与实现_第1页
1/16
数字频率计的设计与实现_第2页
2/16

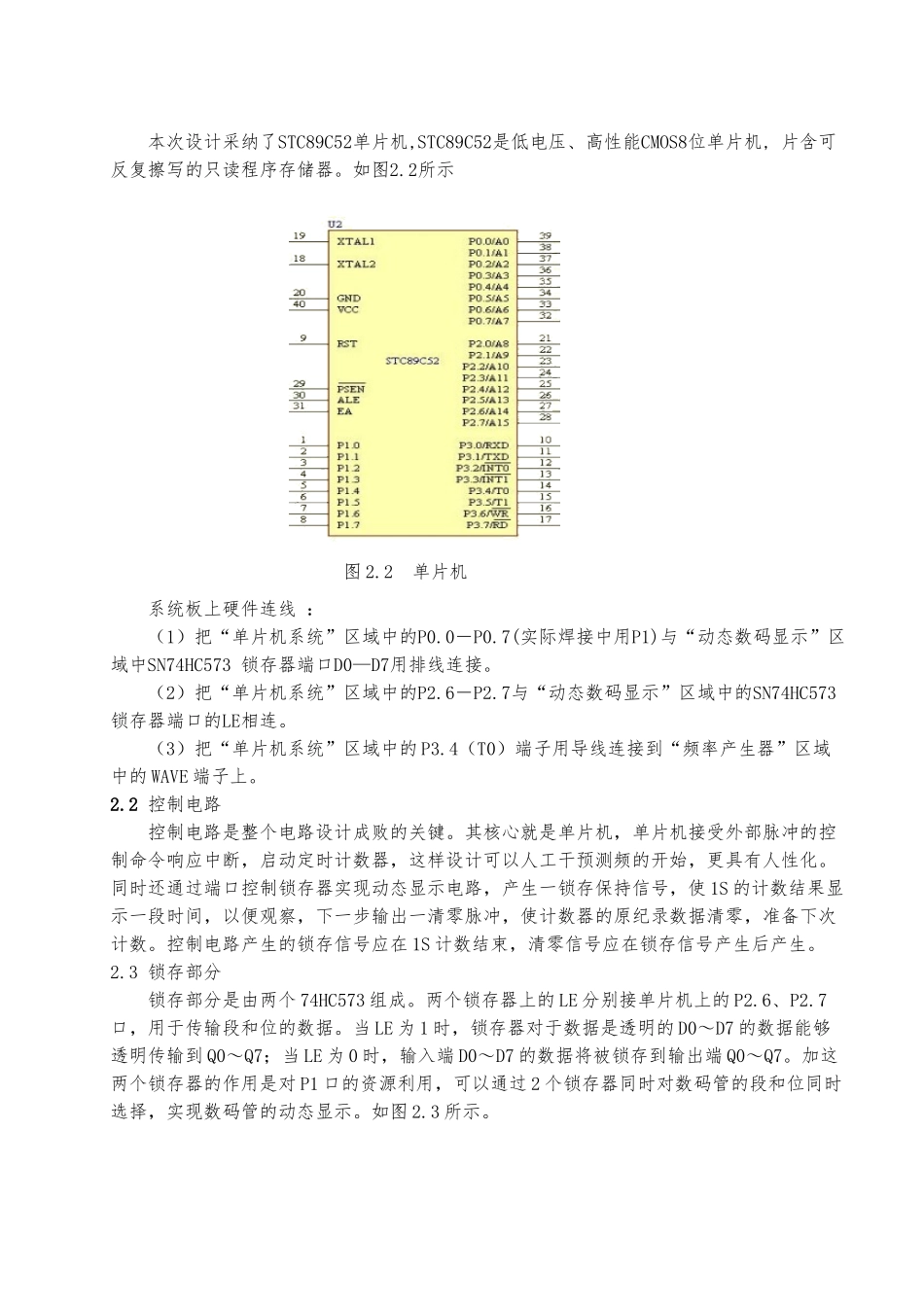

数字频率计的设计与实现_第3页
3/16
基于单片机的数字频率计的设计摘要 本文论述了基于单片机的数字频率计的实现,介绍了开发频率计所需要的各种软件。详细阐明了频率计的设计步骤以与方法,通过以 89C52 单片机为核心,利用单片机的算术运算和控制功能并采纳 LED 数码管将所测频率显示出来。本频率计设计简洁,适用围广。关键词单片机;数字频率计;计数器引言随着电子信息产业的进展,频率的测量在科技讨论和实际应用中的作用日益重要。频率是电子技术领域的一个基本参数,同时也是一个非常重要的参数。 由于科学技术的不断进展提高,人们对科技产品的要求也相应的提高,数字化的电子产品越来越受到欢迎。频率计作为比较常用和有用的电子测量仪器,广泛应用于科研机构、学校、家庭等场合,因此它的重要性和普遍性勿庸质疑。数字频率计具有体积小、携带方便,功能完善、测量精度高等优点,因此在以后的时间里,必将有着更加宽阔的进展空间和应用价值。比如将数字频率计稍作改进,就可制作成既可测频率,又能测周期、占空比、脉宽等功能的多用途数字测量仪器。将数字频率计和其他电子测量仪器结合起来,通过传感器制成各种智能仪器仪表,应用于航空航天等科研场所,对各种频率参数进行计量;应用在高端电子产品上,对其中的频率参数进行测量等等。讨论数字频率计的设计和开发,有助于频率计功能的不断改进、性价比的提高和有用性的加强。国际上数字频率计的分类很多。按功能分类,因计数式频率计的测量功能很多,用途很广。所以根据仪器具有的功能,电子计数器有通用和专用之分。通用型计数器是一种具有多种测量功能、多种用途的万能计数器。专用计数器指专门用来测量某种单一功能的计数器。数字频率计按频段分类(1)低速计数器:最高计数频率<10MHz;(2)中速计数器:最高计数频率 10—100MHz;(3)高速计数器:最高计数频率>100MHz;(4)微波频率计数器:测频围 1—80GHz 或更高。1 频率计概述1.1 频率计原理频率就是周期性信号在单位时间(1s)变化的次数。若在一定时间间隔 T 测得这个周期性信号的重复变化次数 N,则其频率可表示为 f=N/T。数字频率计是计算机、通信设备、音频视频等科研生产领域中不可缺少的测量仪器,它是一种用十进制数字显示被测信号频率的数字测量仪器。它的基本功能是测量正弦信号,方波信号与其他各种单位时间变化的物理量。1.2 频率计设计方法以前的频率计大多采纳TTL数字电路设计而成,其电路复杂、耗电多、体积大、成本高。随后大规模专用I...
