数控机床实验报告

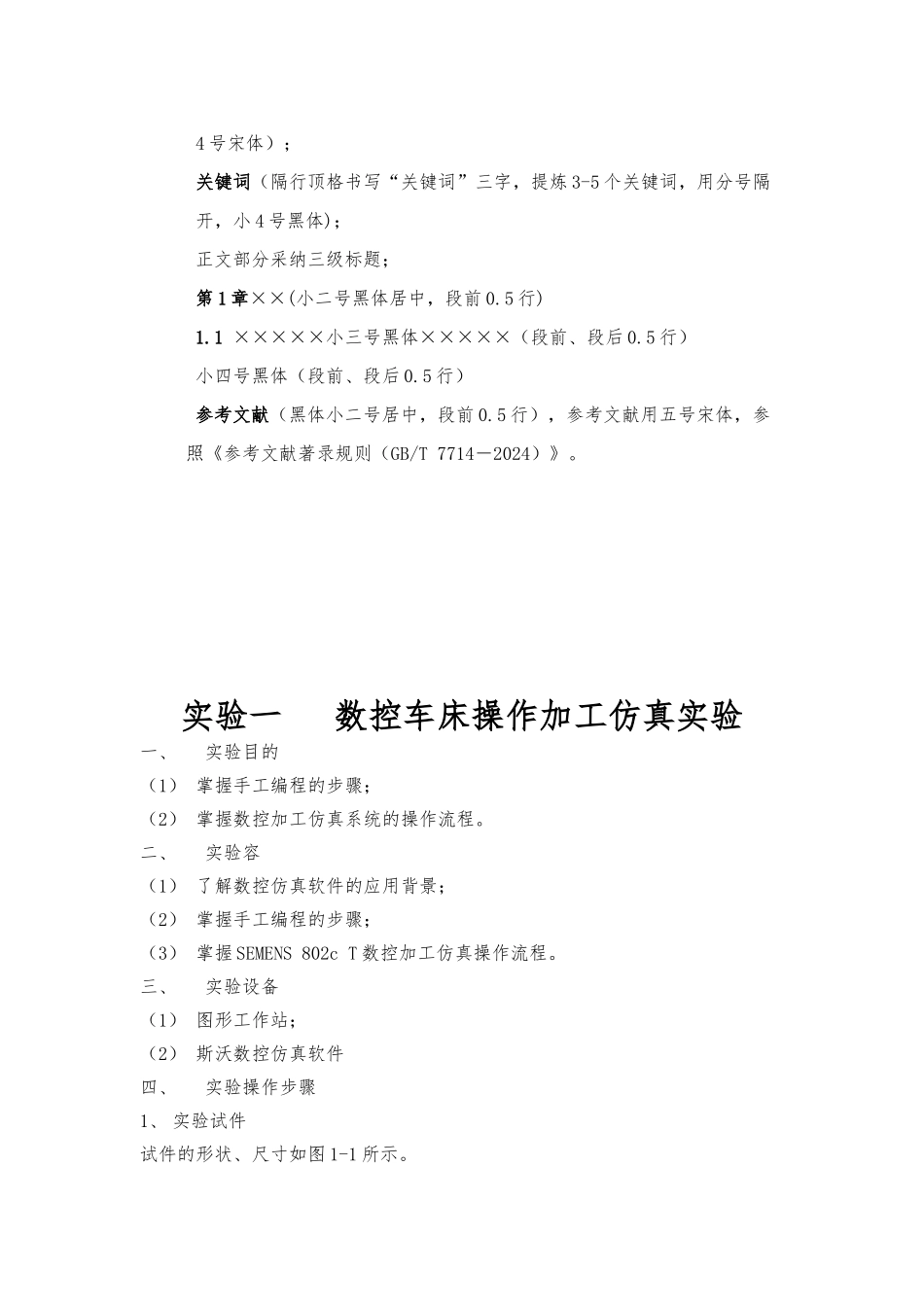

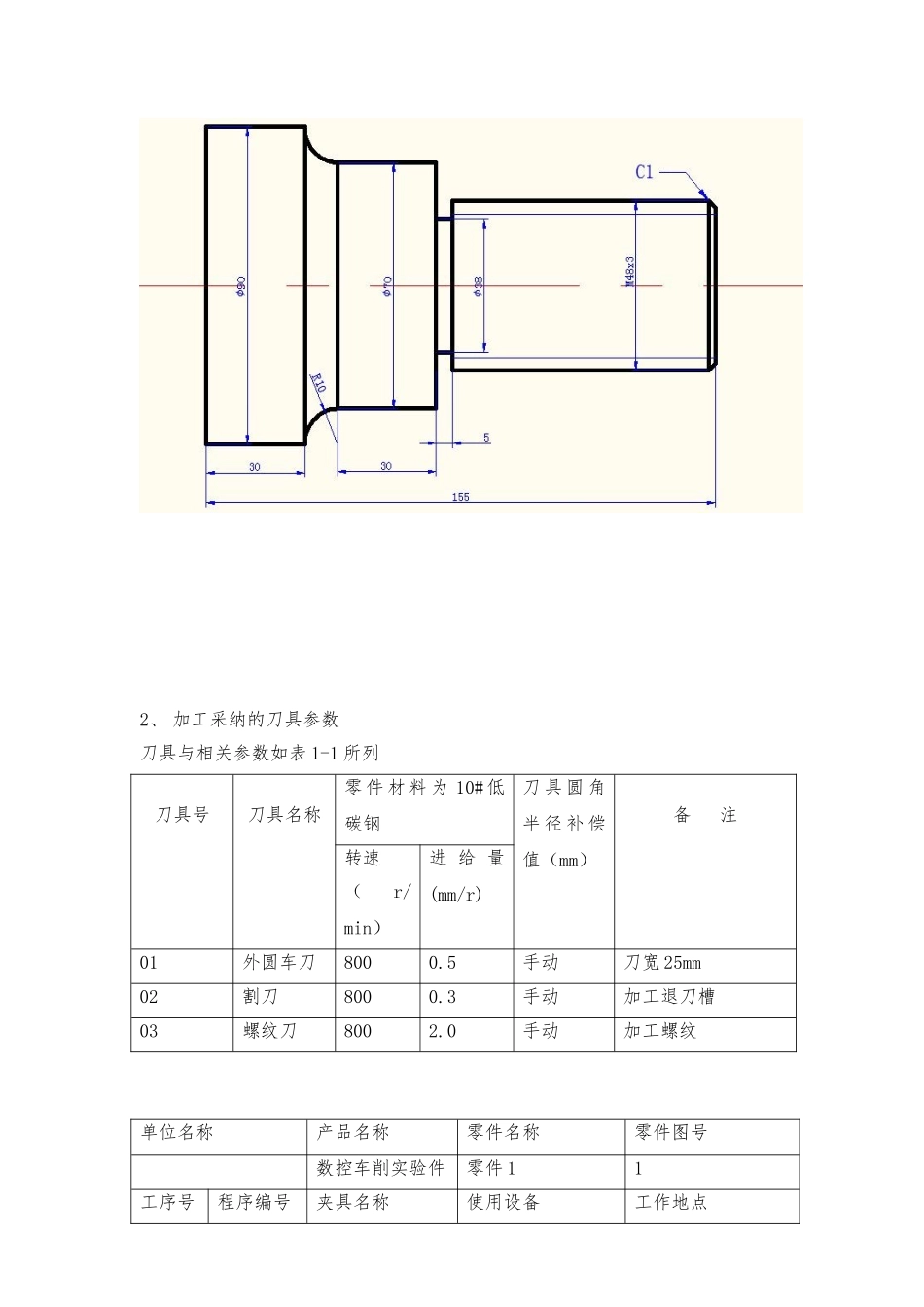

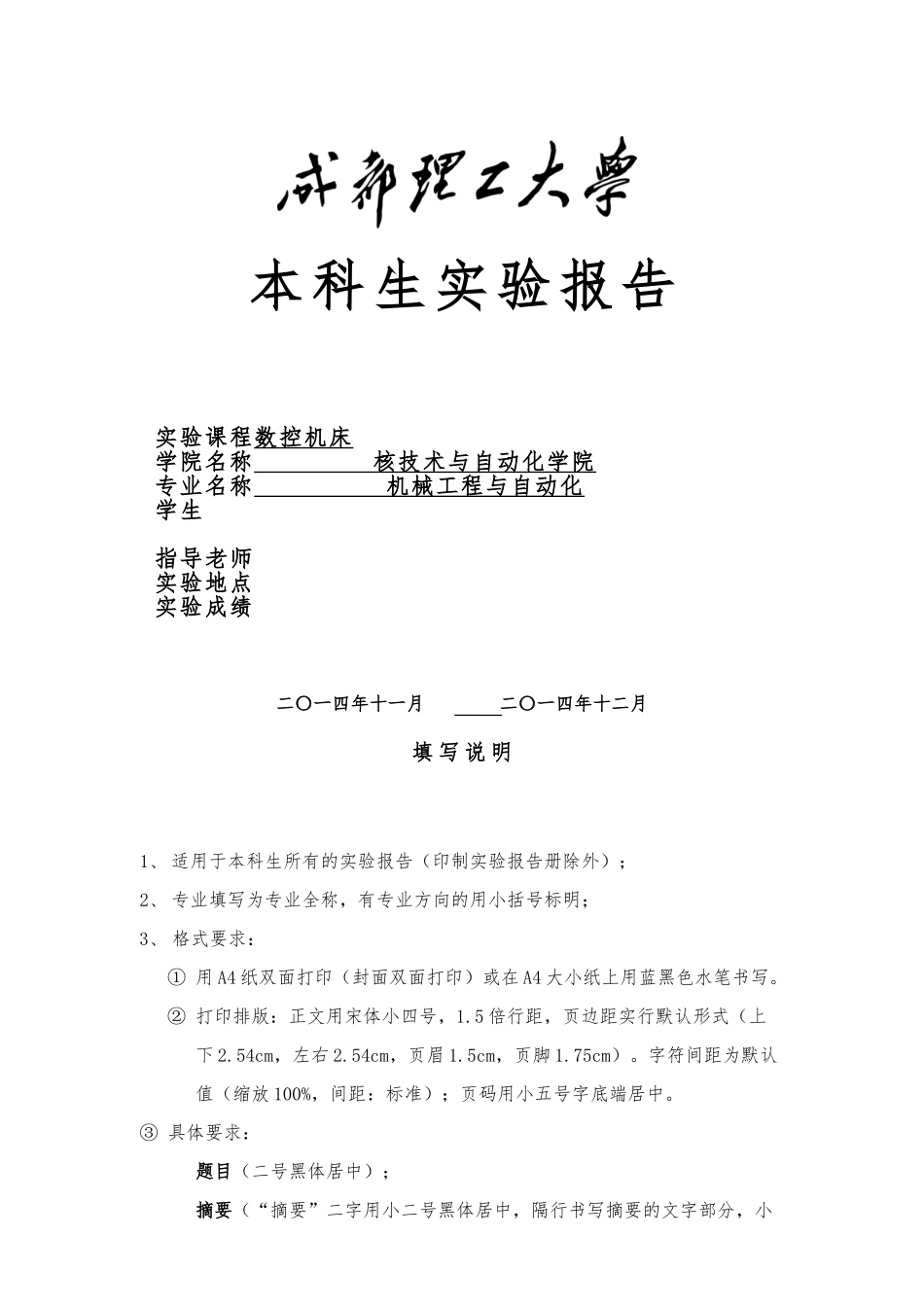

本科生实验报告实验课程数控机床学院名称 核技术与自动化学院 专业名称 机械工程与自动化 学生指导老师实验地点实验成绩二〇一四年十一月 二〇一四年十二月 填 写 说 明1、 适用于本科生所有的实验报告（印制实验报告册除外）；2、 专业填写为专业全称，有专业方向的用小括号标明；3、 格式要求：① 用 A4 纸双面打印（封面双面打印）或在 A4 大小纸上用蓝黑色水笔书写。② 打印排版：正文用宋体小四号，1.5 倍行距，页边距实行默认形式（上下 2.54cm，左右 2.54cm，页眉 1.5cm，页脚 1.75cm）。字符间距为默认值（缩放 100%，间距：标准）；页码用小五号字底端居中。③ 具体要求：题目（二号黑体居中）；摘要（“摘要”二字用小二号黑体居中，隔行书写摘要的文字部分，小4 号宋体）；关键词（隔行顶格书写“关键词”三字，提炼 3-5 个关键词，用分号隔开，小 4 号黑体)；正文部分采纳三级标题；第 1 章××(小二号黑体居中，段前 0.5 行)1.1 ×××××小三号黑体×××××（段前、段后 0.5 行）小四号黑体（段前、段后 0.5 行）参考文献（黑体小二号居中，段前 0.5 行），参考文献用五号宋体，参照《参考文献著录规则（GB/T 7714－2024）》。实验一 数控车床操作加工仿真实验一、实验目的（1） 掌握手工编程的步骤；（2） 掌握数控加工仿真系统的操作流程。二、实验容（1） 了解数控仿真软件的应用背景；（2） 掌握手工编程的步骤；（3） 掌握 SEMENS 802c T 数控加工仿真操作流程。三、实验设备（1） 图形工作站；（2） 斯沃数控仿真软件四、实验操作步骤1、 实验试件试件的形状、尺寸如图 1-1 所示。2、 加工采纳的刀具参数刀具与相关参数如表 1-1 所列刀具号刀具名称零 件 材 料 为 10# 低碳钢刀 具 圆 角半 径 补 偿值（mm）备 注转速（r/min）进 给 量(mm/r)01外圆车刀8000.5手动刀宽 25mm02割刀8000.3手动加工退刀槽03螺纹刀8002.0手动加工螺纹单位名称产品名称零件名称零件图号数控车削实验件零件 11工序号程序编号夹具名称使用设备工作地点001三爪卡盘数控车铣综合实验台CAD/CAM（2）工步工步容刀 具号刀 具 规格主 轴 转速 （ r/min）进 给 速度(mm/min)背吃刀量（mm）备 注1对刀01—03所 有 刀具300手动手动2毛坯粗加工01外 圆 车刀8002402~5刀宽 253精加工外圆01外 圆 车刀8002402~5刀宽 254切槽02割刀8002403.0刀宽 35加工螺纹03...
