数控车床零件加工及工艺设计毕业论文

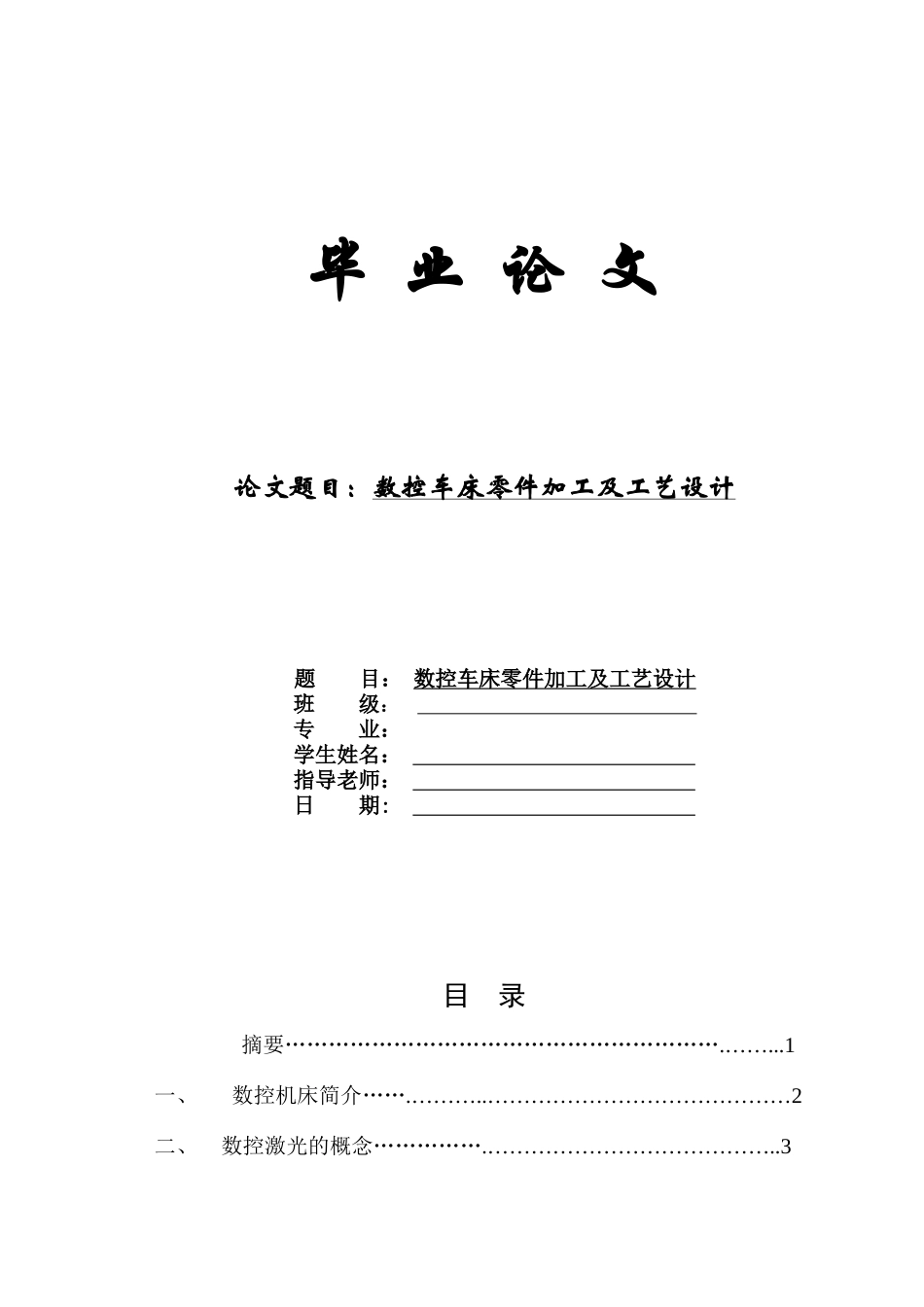

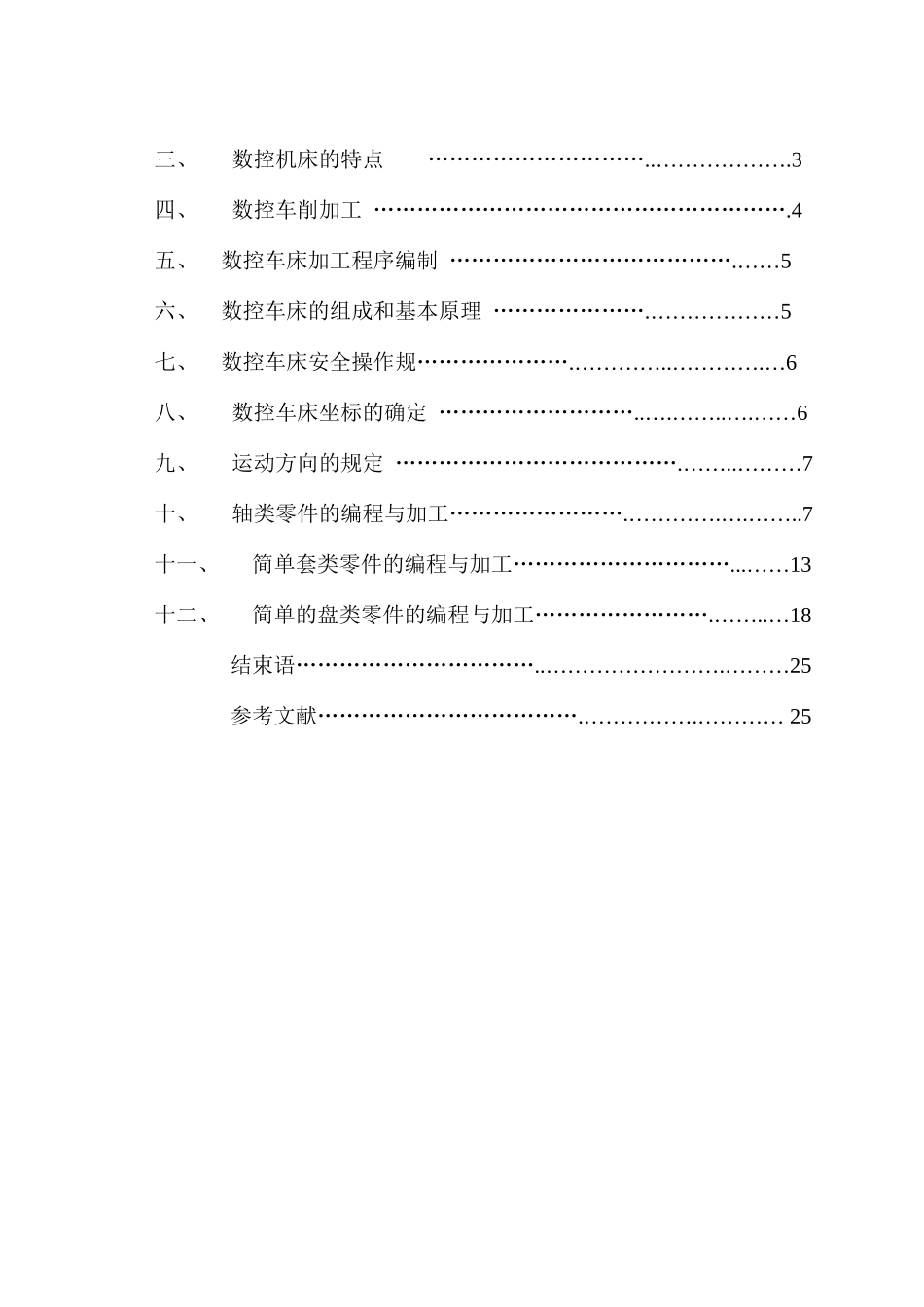

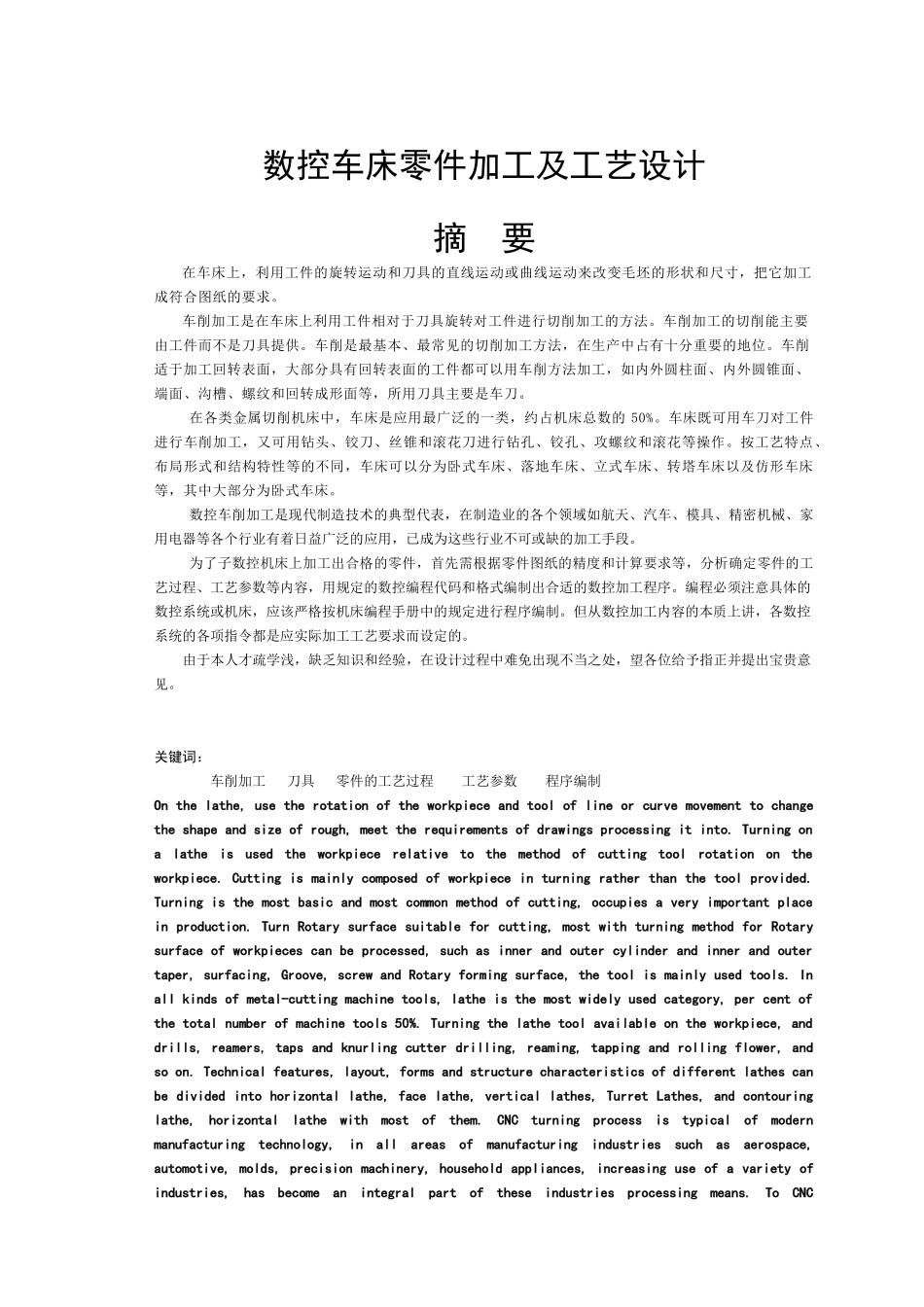

毕 业 论 文论文题目：数控车床零件加工及工艺设计 题 目： 数控车床零件加工及工艺设计班 级： 专 业： 学生姓名： 指导老师： 日 期: 目 录摘要…………………………………………………….……...1一、 数控机床简介…….………..……………………………………2二、 数控激光的概念…………….…………………………………..3三、 数控机床的特点 …………………………..……………….3四、 数控车削加工 ………………………………………………….4五、 数控车床加工程序编制 ………………………………….……5六、 数控车床的组成和基本原理 ………………….………………5七、 数控车床安全操作规………………….…………..………….…6八、 数控车床坐标的确定 ………………………..….……..….……6九、 运动方向的规定 ………………………………….……..………7十、 轴类零件的编程与加工…………………….………….….……..7十一、简单套类零件的编程与加工…………………………...……13十二、简单的盘类零件的编程与加工…………………….……..…18结束语……………………………..…………………….………25参考文献……………………………….…………….………… 25数控车床零件加工及工艺设计摘 要在车床上，利用工件的旋转运动和刀具的直线运动或曲线运动来改变毛坯的形状和尺寸，把它加工成符合图纸的要求。 车削加工是在车床上利用工件相对于刀具旋转对工件进行切削加工的方法。车削加工的切削能主要由工件而不是刀具提供。车削是最基本、最常见的切削加工方法，在生产中占有十分重要的地位。车削适于加工回转表面，大部分具有回转表面的工件都可以用车削方法加工，如内外圆柱面、内外圆锥面、端面、沟槽、螺纹和回转成形面等，所用刀具主要是车刀。在各类金属切削机床中，车床是应用最广泛的一类，约占机床总数的 50%。车床既可用车刀对工件进行车削加工，又可用钻头、铰刀、丝锥和滚花刀进行钻孔、铰孔、攻螺纹和滚花等操作。按工艺特点、布局形式和结构特性等的不同，车床可以分为卧式车床、落地车床、立式车床、转塔车床以及仿形车床等，其中大部分为卧式车床。数控车削加工是现代制造技术的典型代表，在制造业的各个领域如航天、汽车、模具、精密机械、家用电器等各个行业有着日益广泛的应用，已成为这些行业不可或缺的加工手段。为了子数控机床上加工出合格的零件，首先需根据零件图纸...
