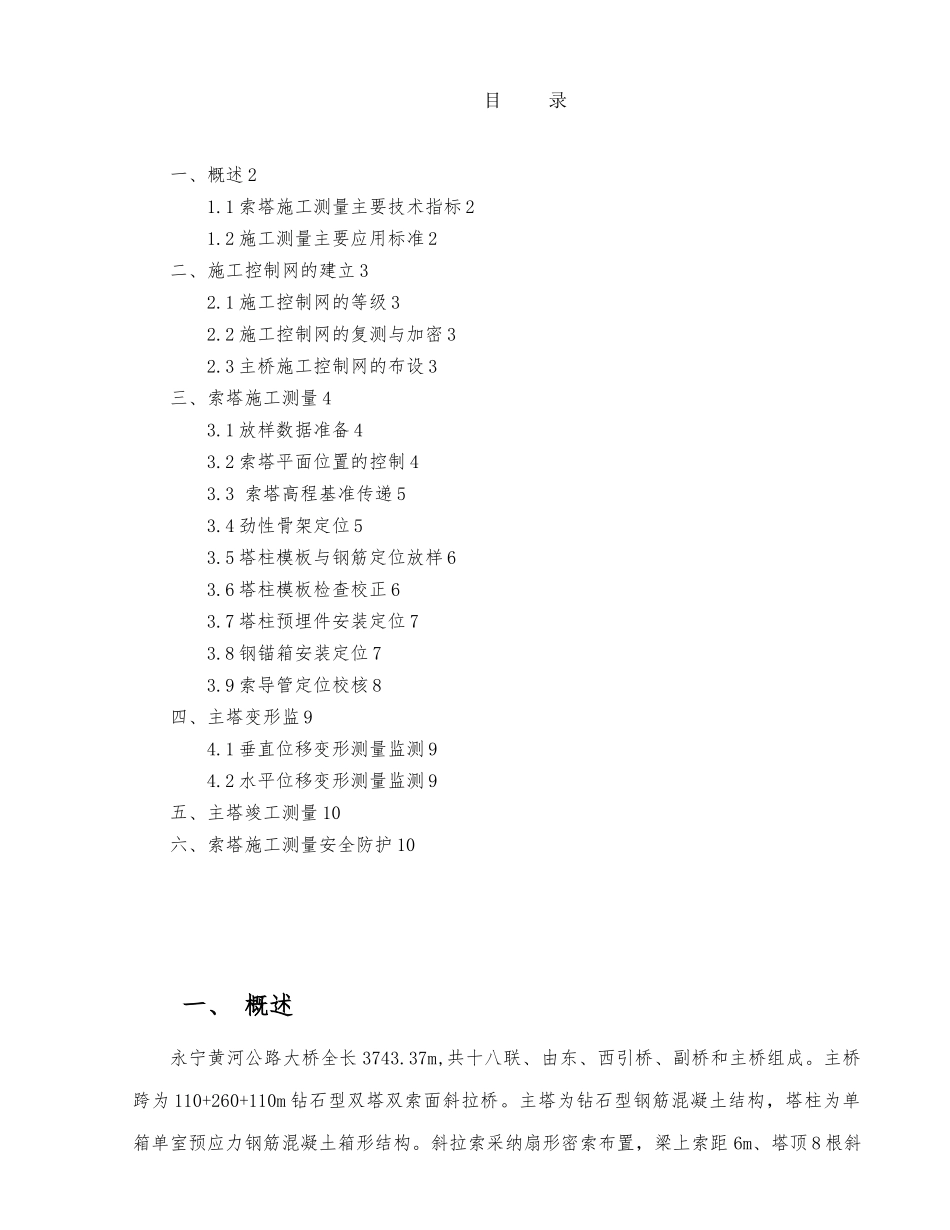

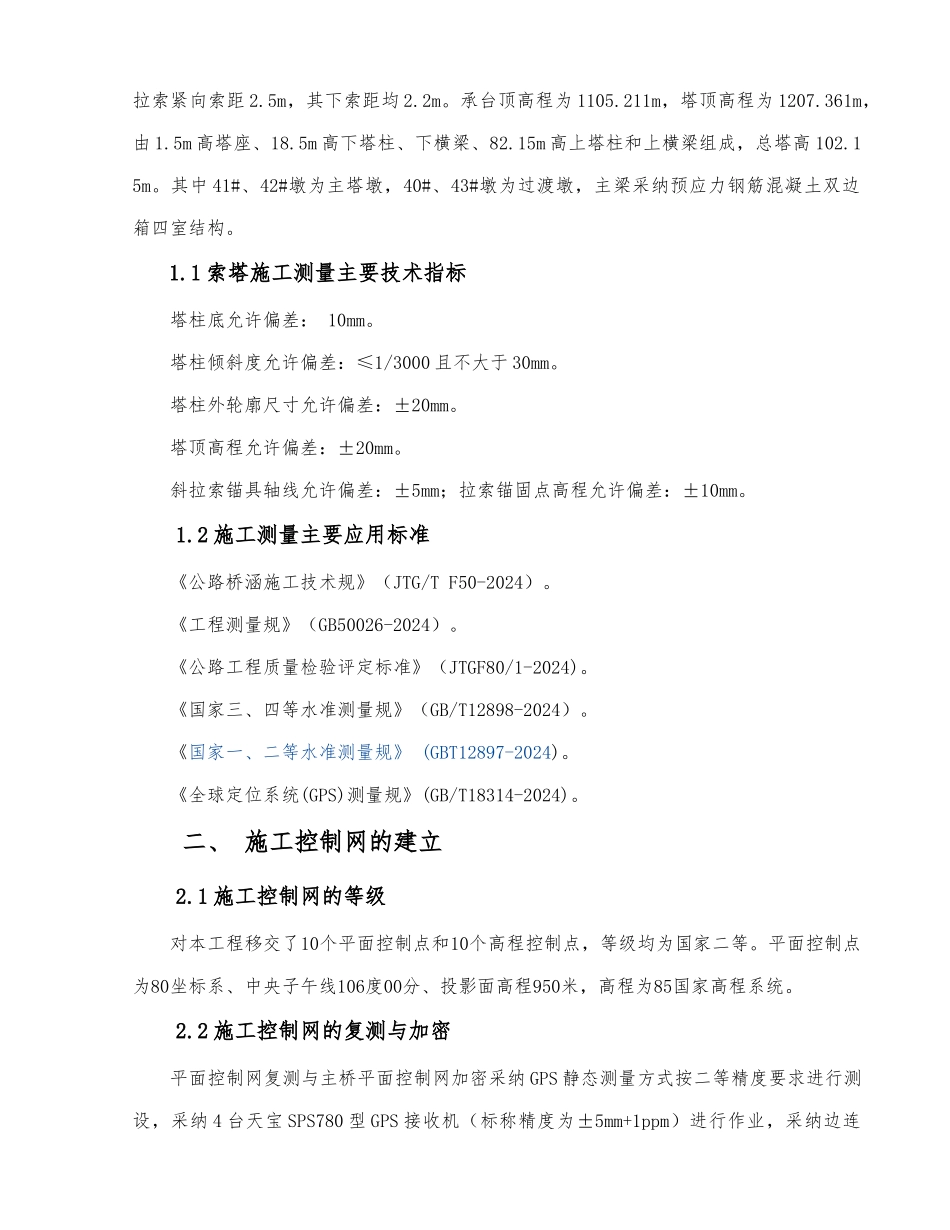

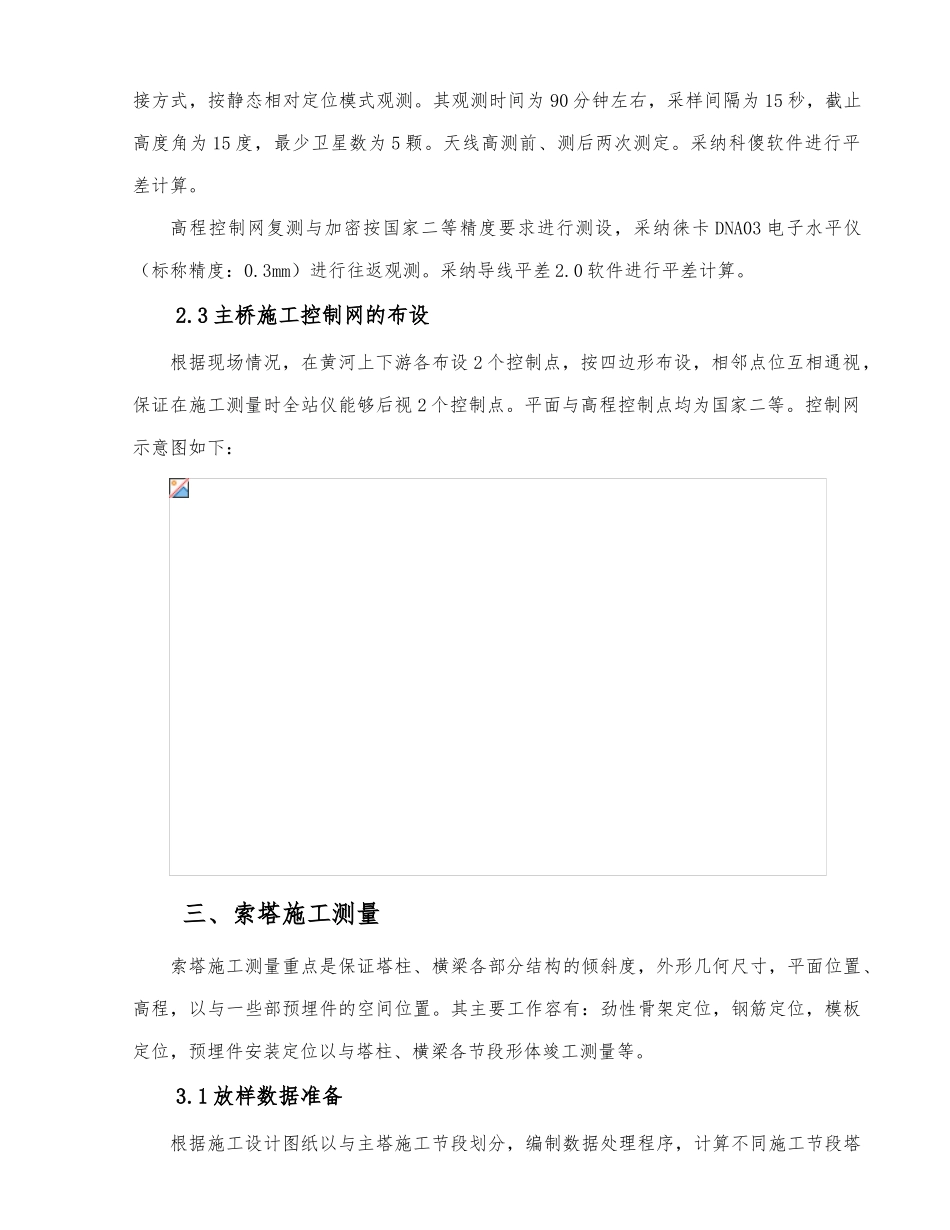

斜拉桥索塔测量方案

斜拉桥索塔测量方案_第1页
1/9
斜拉桥索塔测量方案_第2页
2/9
斜拉桥索塔测量方案_第3页
3/9
目 录一、概述 21.1 索塔施工测量主要技术指标 21.2 施工测量主要应用标准 2二、施工控制网的建立 32.1 施工控制网的等级 32.2 施工控制网的复测与加密 32.3 主桥施工控制网的布设 3三、索塔施工测量 43.1 放样数据准备 43.2 索塔平面位置的控制 43.3 索塔高程基准传递 53.4 劲性骨架定位 53.5 塔柱模板与钢筋定位放样 63.6 塔柱模板检查校正 63.7 塔柱预埋件安装定位 73.8 钢锚箱安装定位 73.9 索导管定位校核 8四、主塔变形监 94.1 垂直位移变形测量监测 94.2 水平位移变形测量监测 9五、主塔竣工测量 10六、索塔施工测量安全防护 10一、 概述永宁黄河公路大桥全长 3743.37m,共十八联、由东、西引桥、副桥和主桥组成。主桥跨为 110+260+110m 钻石型双塔双索面斜拉桥。主塔为钻石型钢筋混凝土结构,塔柱为单箱单室预应力钢筋混凝土箱形结构。斜拉索采纳扇形密索布置,梁上索距 6m、塔顶 8 根斜拉索紧向索距 2.5m,其下索距均 2.2m。承台顶高程为 1105.211m,塔顶高程为 1207.361m,由 1.5m 高塔座、18.5m 高下塔柱、下横梁、82.15m 高上塔柱和上横梁组成,总塔高 102.15m。其中 41#、42#墩为主塔墩,40#、43#墩为过渡墩,主梁采纳预应力钢筋混凝土双边箱四室结构。1.1 索塔施工测量主要技术指标塔柱底允许偏差: 10mm。 塔柱倾斜度允许偏差:≤1/3000 且不大于 30mm。塔柱外轮廓尺寸允许偏差:±20mm。塔顶高程允许偏差:±20mm。斜拉索锚具轴线允许偏差:±5mm;拉索锚固点高程允许偏差:±10mm。1.2 施工测量主要应用标准《公路桥涵施工技术规》(JTG/T F50-2024)。《工程测量规》(GB50026-2024)。《公路工程质量检验评定标准》(JTGF80/1-2024)。《国家三、四等水准测量规》(GB/T12898-2024)。《国家一、二等水准测量规》 (GBT12897-2024)。《全球定位系统(GPS)测量规》(GB/T18314-2024)。二、 施工控制网的建立2.1 施工控制网的等级对本工程移交了10个平面控制点和10个高程控制点,等级均为国家二等。平面控制点为80坐标系、中央子午线106度00分、投影面高程950米,高程为85国家高程系统。2.2 施工控制网的复测与加密平面控制网复测与主桥平面控制网加密采纳 GPS 静态测量方式按二等精度要求进行测设,采纳 4 台天宝 SPS780 型 GPS 接收机(标称精度为±5mm+1ppm)进行作业,采纳边连接方式,按静态相对定位模式观测。其观测时间为 90 分钟左右,采样间隔...
