断桥铝窗工程施工设计方案

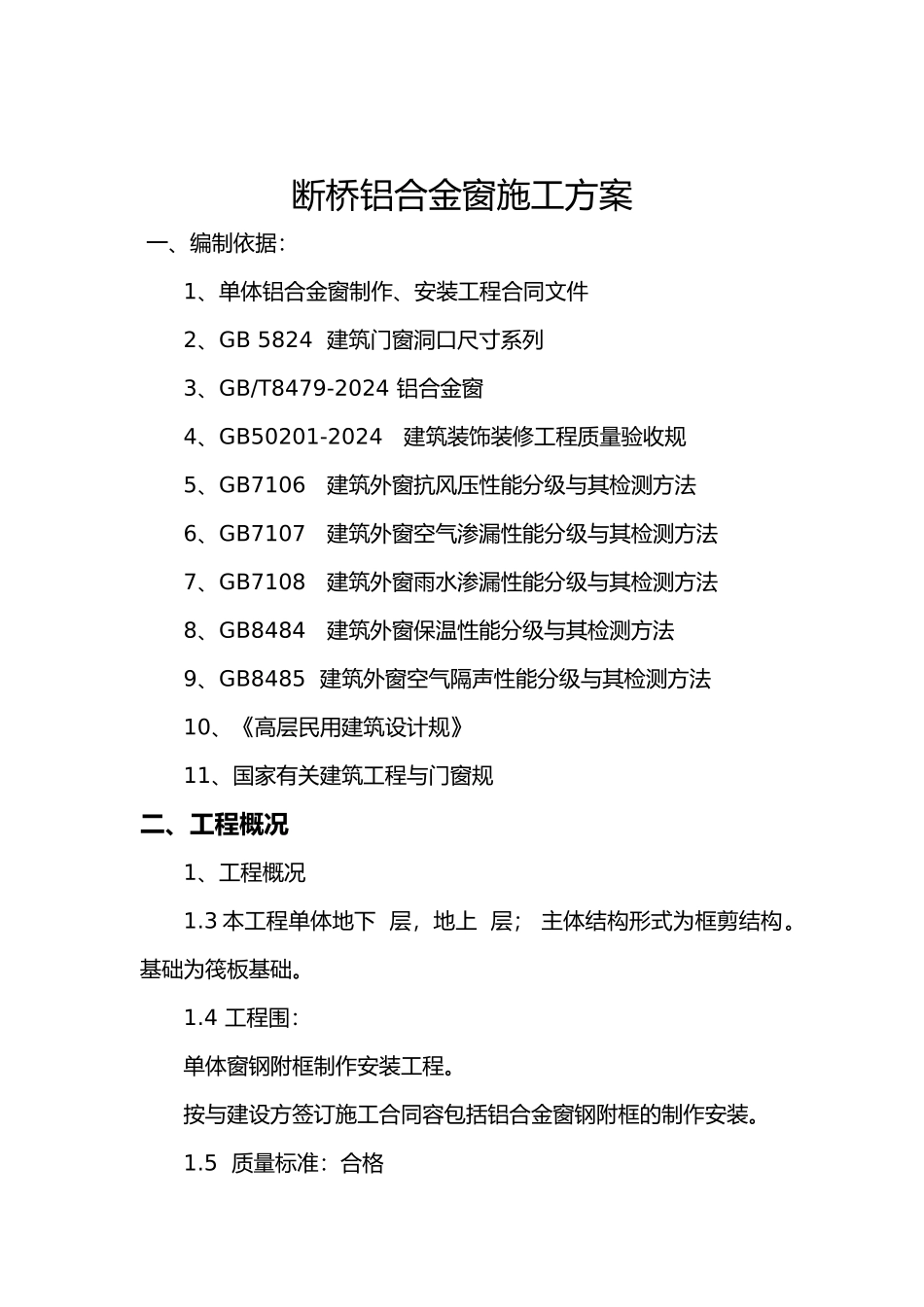

断桥铝窗工程施工设计方案_第1页
1/14
断桥铝窗工程施工设计方案_第2页
2/14
断桥铝窗工程施工设计方案_第3页
3/14
断桥铝合金窗施工方案一、编制依据: 1、单体铝合金窗制作、安装工程合同文件2、GB 5824 建筑门窗洞口尺寸系列3、GB/T8479-2024 铝合金窗4、GB50201-2024 建筑装饰装修工程质量验收规5、GB7106 建筑外窗抗风压性能分级与其检测方法6、GB7107 建筑外窗空气渗漏性能分级与其检测方法7、GB7108 建筑外窗雨水渗漏性能分级与其检测方法8、GB8484 建筑外窗保温性能分级与其检测方法9、GB8485 建筑外窗空气隔声性能分级与其检测方法10、《高层民用建筑设计规》11、国家有关建筑工程与门窗规二、工程概况1、工程概况1.3 本工程单体地下 层,地上 层; 主体结构形式为框剪结构。基础为筏板基础。 1.4 工程围:单体窗钢附框制作安装工程。按与建设方签订施工合同容包括铝合金窗钢附框的制作安装。1.5 质量标准:合格2、施工重点、难点与施工关键副框下料,焊接以与安装洞口的处理本工程工期紧,任务重,合理布置各班组的交叉施工作业,提高工程质量,降低成本是本工程的难点与施工关键。四、铝合金窗制作安装工序 一)、工艺流程:测量窗洞口尺寸→下料→窗框组装→包装→窗框上墙安装→检查校正→窗扇组装→玻璃组装→窗扇安装→检查校正→五金件安装→洞口处理→清洁→交验二)铝合金窗主要加工技术与其质量措施:1、铝合金窗半成品的制作:生产条件与加工准备: 1)、铝材加工下料应在车间进行,车间有先进的流水生产线和良好的清洁条件。2)、铝型材进厂,检验其出厂合格证和检查铝型材表面的涂层是否完好无损,有扭曲,弯变形的铝材。 3)、用于加工铝型材的设备,机具应能保证加工的精度要求所用的量具要能达到测量的精度,并且要定期检定。 2、窗框外形尺寸 窗框外形尺寸根据钢副框径尺寸决定,一般窗框的高度,宽度应比钢副框径尺寸小 3~5 毫米每边。3、窗的装配:符合 GB/T8478-2024 的标准。1)、窗框、扇外形尺寸的允许偏差在 1.5mm-2mm 之间。2)、窗框、扇的对角线尺寸之差应不大于 3mm-4mm。3)、窗框、扇组装后铰链部位的配合间隙,其允许偏差为2.0mm 到-1.0mm 之间。4)、窗框、扇四周搭接宽度应均匀。平开窗其搭接量的允许偏差小于或等于 1.5mm,窗扇装配时应吊高 1mm-2mm。5)、窗框、扇装配后不得阻碍开关功能,窗扇不应翘曲。6)、五金配件安装位置应正确,数量应齐全,安装应牢固。五金配件应开关灵活,具有足够的强度,满足窗的机械力学性能要求。承受往复运动的配件,在结构上应便于更换。7)、密封...
