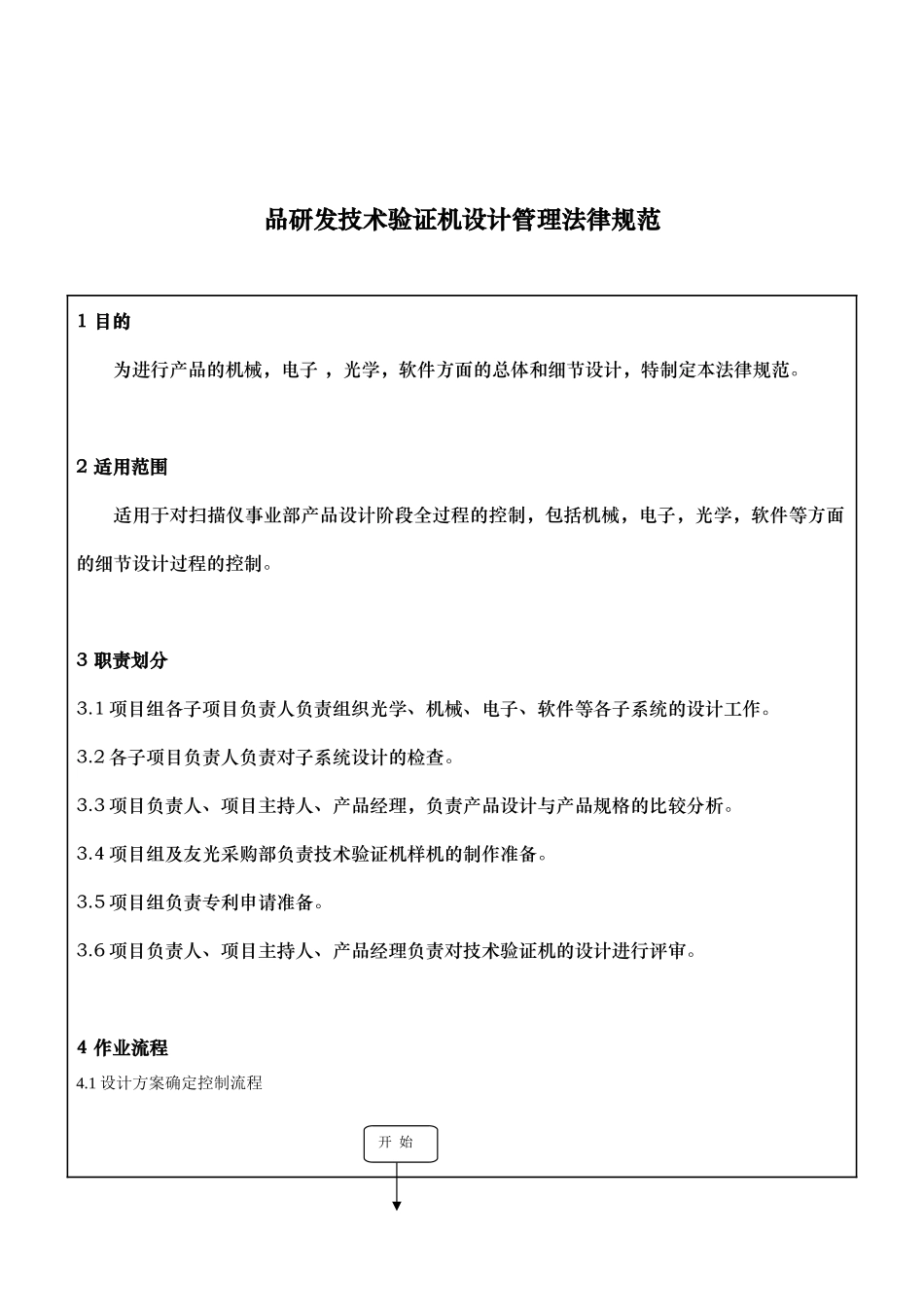

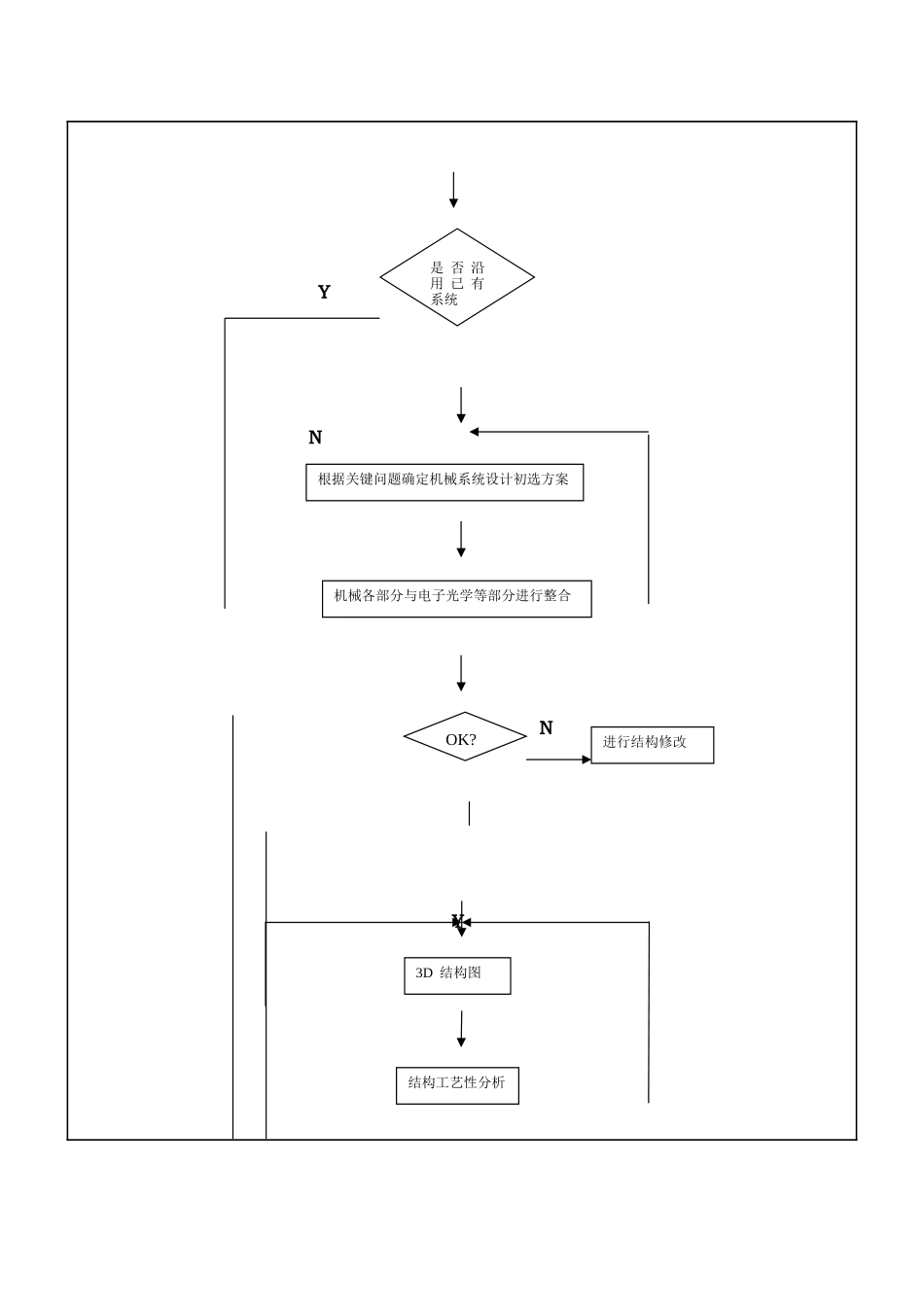

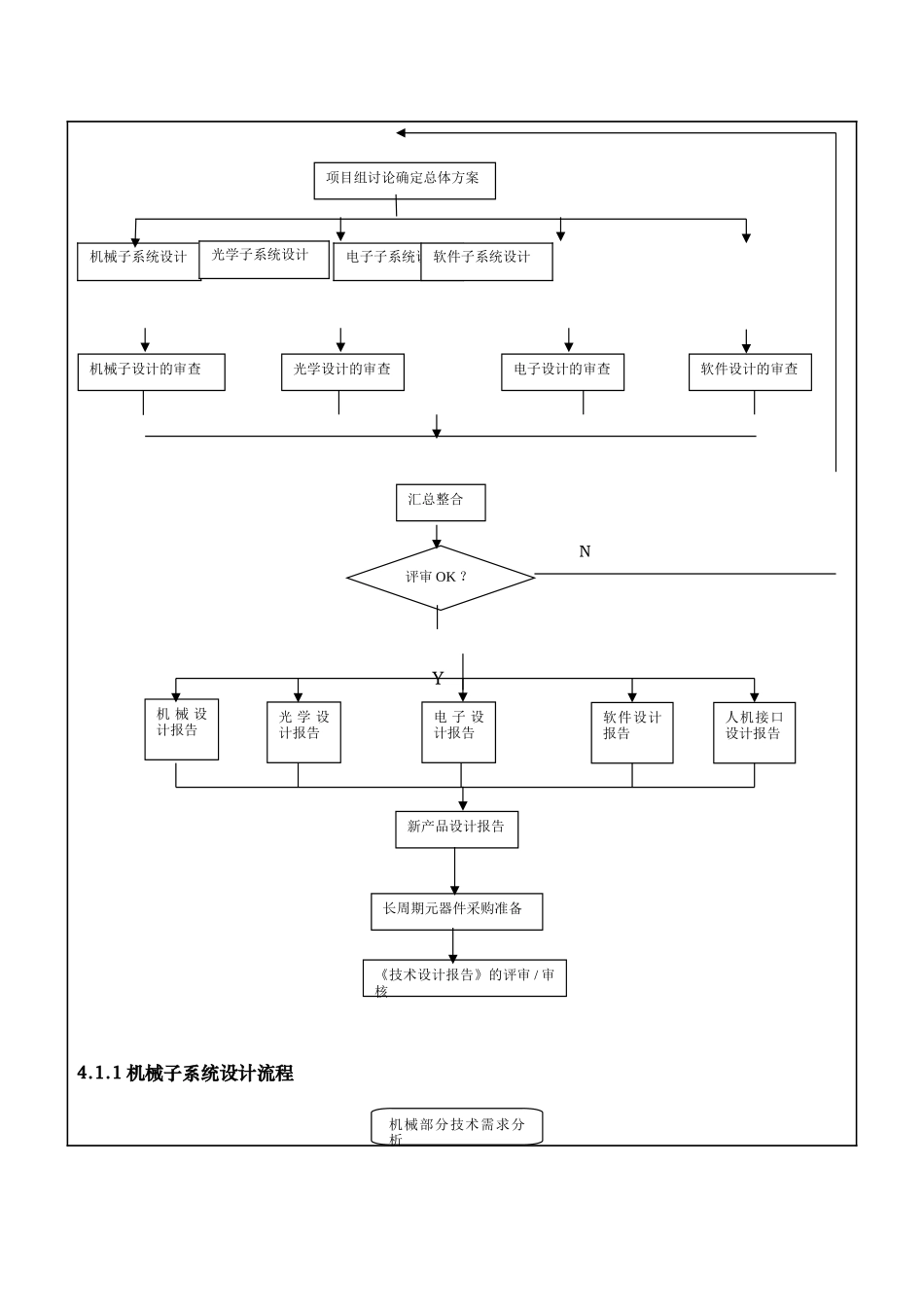

品研发技术验证机设计管理法律规范1 目的为进行产品的机械，电子 ，光学，软件方面的总体和细节设计，特制定本法律规范。 2 适用范围适用于对扫描仪事业部产品设计阶段全过程的控制，包括机械，电子，光学，软件等方面的细节设计过程的控制。3 职责划分 3.1 项目组各子项目负责人负责组织光学、机械、电子、软件等各子系统的设计工作。3.2 各子项目负责人负责对子系统设计的检查。3.3 项目负责人、项目主持人、产品经理，负责产品设计与产品规格的比较分析。3.4 项目组及友光采购部负责技术验证机样机的制作准备。3.5 项目组负责专利申请准备。3.6 项目负责人、项目主持人、产品经理负责对技术验证机的设计进行评审。4 作业流程4.1 设计方案确定控制流程开 始 N Y4.1.1 机械子系统设计流程项目组讨论确定总体方案机械子系统设计光学子系统设计电子子系统设计软件子系统设计汇总整合评审 OK ？机械子设计的审查光学设计的审查电子设计的审查软件设计的审查软件设计报告机 械 设计报告光 学 设计报告电 子 设计报告人机接口设计报告新产品设计报告长周期元器件采购准备《技术设计报告》的评审 / 审核机械部分技术需求分析Y NNY根据关键问题确定机械系统设计初选方案机械各部分与电子光学等部分进行整合OK?3D 结构图结构工艺性分析进行结构修改是 否 沿用 已 有系统NYN4.1.2 电路设计控制流程YOK?2D 工程图机械结构设计报告电 路 需 求 分析结构工艺性分析OK?是否沿用已有 电 路 系统？ NYN Y根据问题确定电路总体方案选择关键元器件电路原理图电路原理图的检验OK?与机械光学等部分的整合OK？PCB 设计提出光学性能和功能要求光学实现可行性评估是否沿用已有 光 学 系统 ?PCB 设计检查OK？
