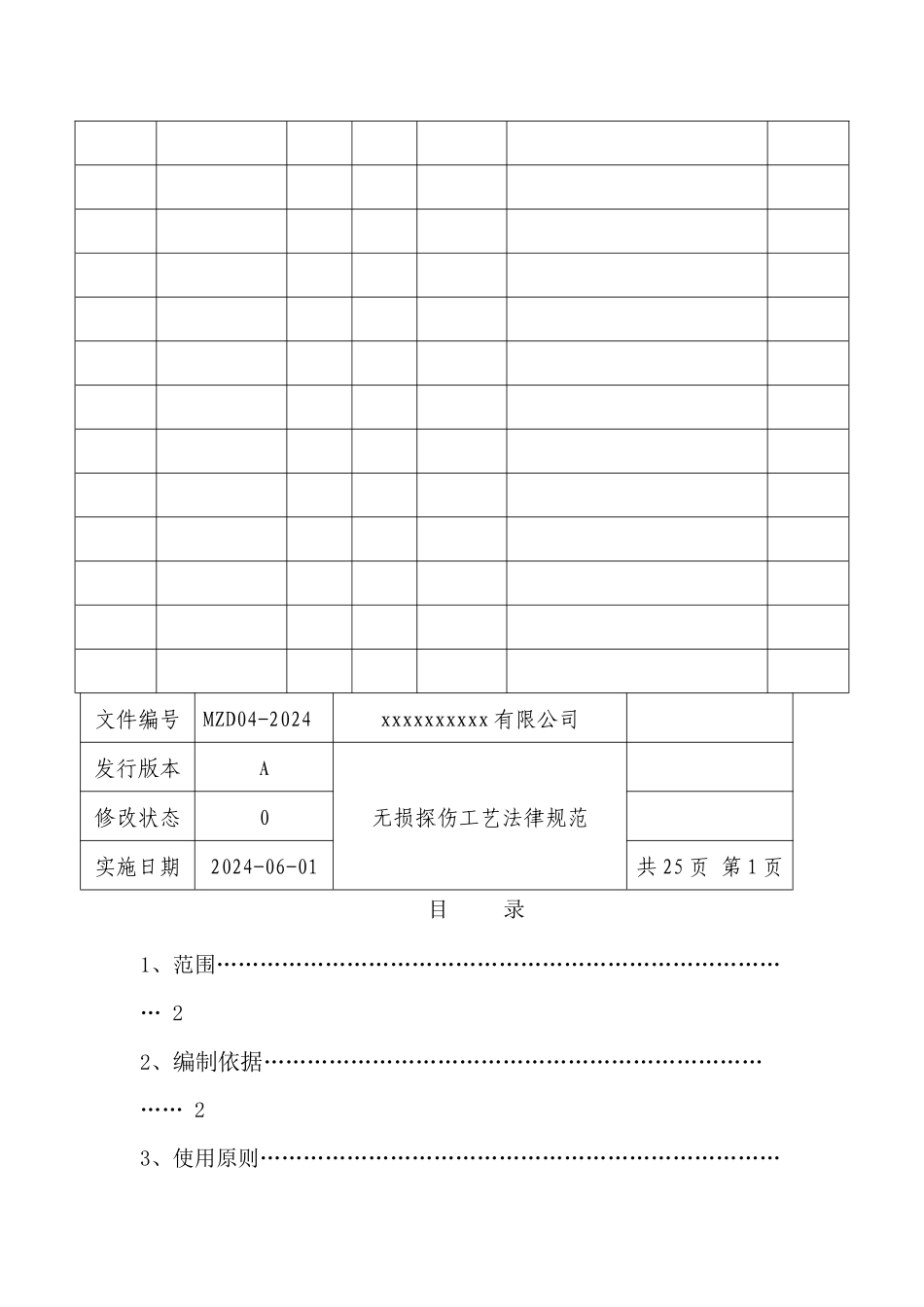

xxxxxxxxxx 有限公司企业标准 无损探伤工艺法律规范编号： 编 制：审 核：批 准：发布时间：2024.05.01 实施时间：2024.06.01xxxxxxxxxx 有限公司说 明1、本标准适用于公司的产品制造与管理；2、本标准起草单位：xxxxxxxxxx 有限公司工艺定额部。xxxxxxxxxx 有限公司 文件更改清单 页次 ：1/1更改日期文件编号修改页次更改状态修改人更改简述生效 日期文件编号MZD04-2024xxxxxxxxxx 有限公司发行版本A无损探伤工艺法律规范修改状态0实施日期2024-06-01共 25 页 第 1 页目 录1、范围……………………………………………………………………… 22、编制依据………………………………………………………………… 23、使用原则………………………………………………………………… 24、一般要求………………………………………………………………… 35、探伤工艺法律规范…………………………………………………………… 35.1 射线探伤工艺法律规范…………………………………………………… 35.2 超声波探伤工艺法律规范………………………………………………… 125.3 磁粉探伤工艺法律规范…………………………………………………… 175.4 渗透探伤工艺法律规范…………………………………………………… 211、范围根据本公司产品特性，结合 JB/T 4730 相关标准，特规定了射线检测、超声检测、磁粉检测和渗透检测四种无损检测方法的使用原则和一般要求。本法律规范适用于公司内部在制和在用金属材料制承压设备的无损检测。2、编制依据JB/T 4730.1—2024 承压设备无损检测 通用要求JB/T 4730.2—2024 承压设备无损检测 射线检测JB/T 4730.3—2024 承压设备无损检测 超声检测JB/T 4730.4—2024 承压设备无损检测 磁粉检测JB/T 4730.5—2024 承压设备无损检测 渗透检测3、使用原则3.1 应根据受检承压设备的材质、结构、制造方法、工作介质、使用条件和失效模式，估计可能产生的缺陷种类、形状、部位和方向，选择适宜的无损检测方法。3.2 射线和超声检测主要用于承压设备的内部缺陷的检测；磁粉检测主要用于铁磁性材料制承压设备的表面和近表面缺陷的检测；渗透检测主要用于非多孔金属材料和非金属材料制承压设备的表面开口缺陷的检测。3.3 铁磁性材料表面检测时，宜采纳磁粉检测。3.4 当采纳两种或两种以上的检测方法对承压设备的同一部位进行检测时，应按各自的方法评定级别。3.5 采纳同种检...
