显示器前盖注塑模具设计说明

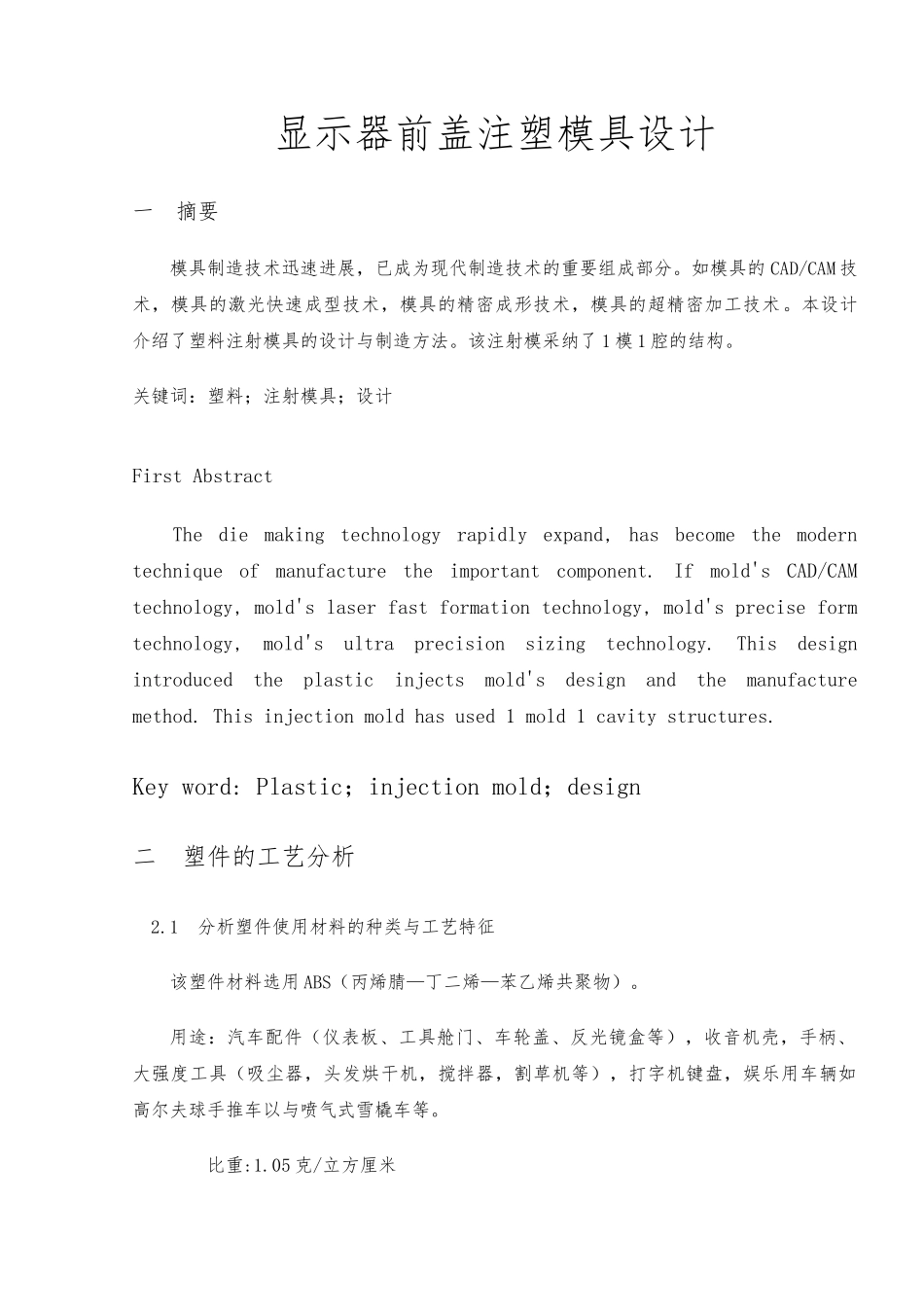

显示器前盖注塑模具设计说明_第1页
1/25

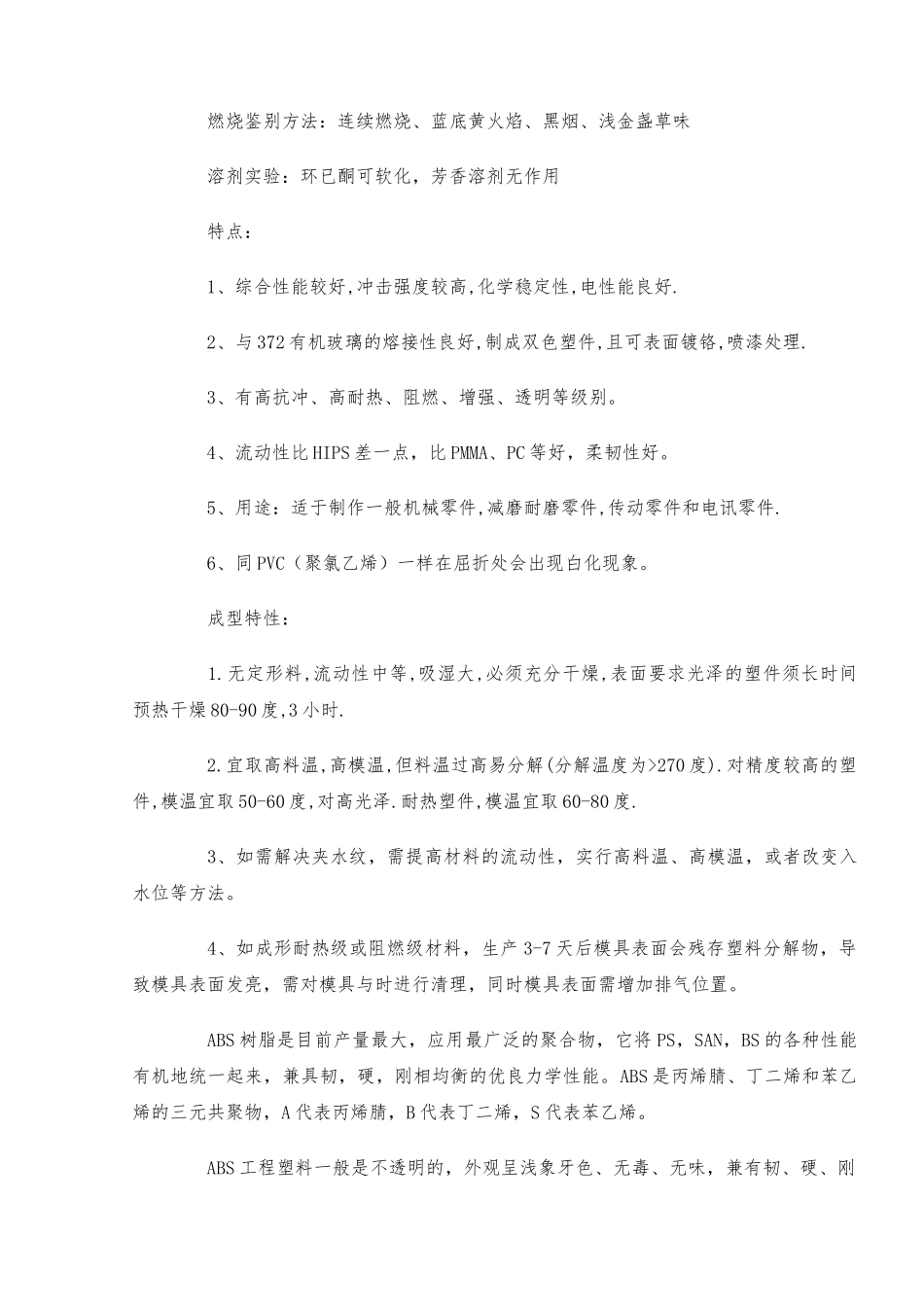

显示器前盖注塑模具设计说明_第2页
2/25

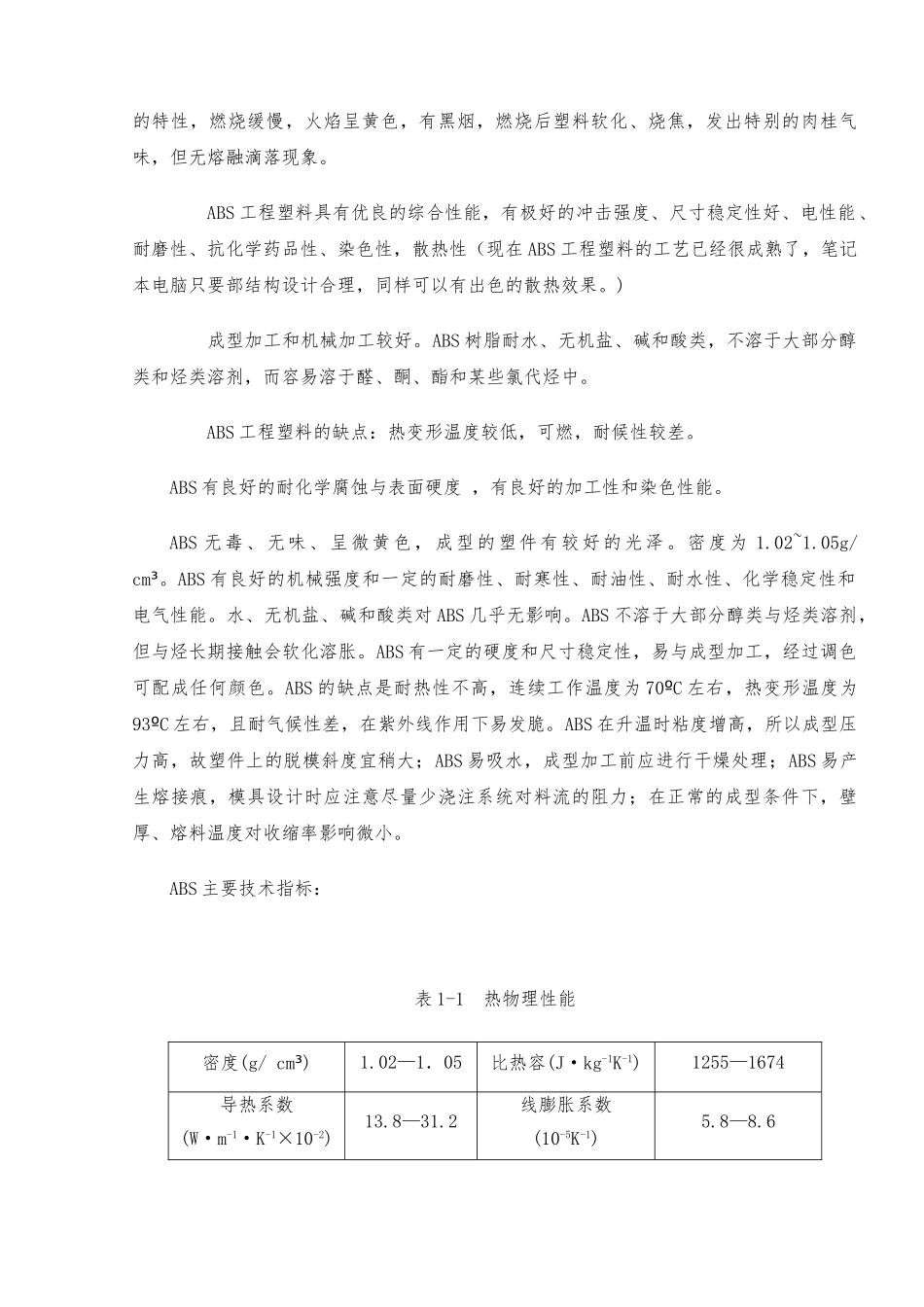

显示器前盖注塑模具设计说明_第3页
3/25
显示器前盖注塑模具设计一 摘要模具制造技术迅速进展,已成为现代制造技术的重要组成部分。如模具的 CAD/CAM 技术,模具的激光快速成型技术,模具的精密成形技术,模具的超精密加工技术。本设计介绍了塑料注射模具的设计与制造方法。该注射模采纳了 1 模 1 腔的结构。关键词:塑料;注射模具;设计First AbstractThe die making technology rapidly expand, has become the modern technique of manufacture the important component. If mold's CAD/CAM technology, mold's laser fast formation technology, mold's precise form technology, mold's ultra precision sizing technology. This design introduced the plastic injects mold's design and the manufacture method. This injection mold has used 1 mold 1 cavity structures.Key word: Plastic;injection mold;design二 塑件的工艺分析2.1 分析塑件使用材料的种类与工艺特征该塑件材料选用 ABS(丙烯腈—丁二烯—苯乙烯共聚物)。用途:汽车配件(仪表板、工具舱门、车轮盖、反光镜盒等),收音机壳,手柄、大强度工具(吸尘器,头发烘干机,搅拌器,割草机等),打字机键盘,娱乐用车辆如高尔夫球手推车以与喷气式雪橇车等。 比重:1.05 克/立方厘米 燃烧鉴别方法:连续燃烧、蓝底黄火焰、黑烟、浅金盏草味 溶剂实验:环已酮可软化,芳香溶剂无作用 特点: 1、综合性能较好,冲击强度较高,化学稳定性,电性能良好. 2、与 372 有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理. 3、有高抗冲、高耐热、阻燃、增强、透明等级别。 4、流动性比 HIPS 差一点,比 PMMA、PC 等好,柔韧性好。 5、用途:适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件. 6、同 PVC(聚氯乙烯)一样在屈折处会出现白化现象。 成型特性: 1.无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥 80-90 度,3 小时. 2.宜取高料温,高模温,但料温过高易分解(分解温度为>270 度).对精度较高的塑件,模温宜取 50-60 度,对高光泽.耐热塑件,模温宜取 60-80 度. 3、如需解决夹水纹,需提高材料的流动性,实行高料温、高模温,或者改变入水位等方法。 4、如成形耐热级或阻燃级材料,生产 3-7 天后模具表面会残存塑料分解物,导致模具表面发亮,需对模具与时进行清理,...
