智能一体化高速球机使用案例

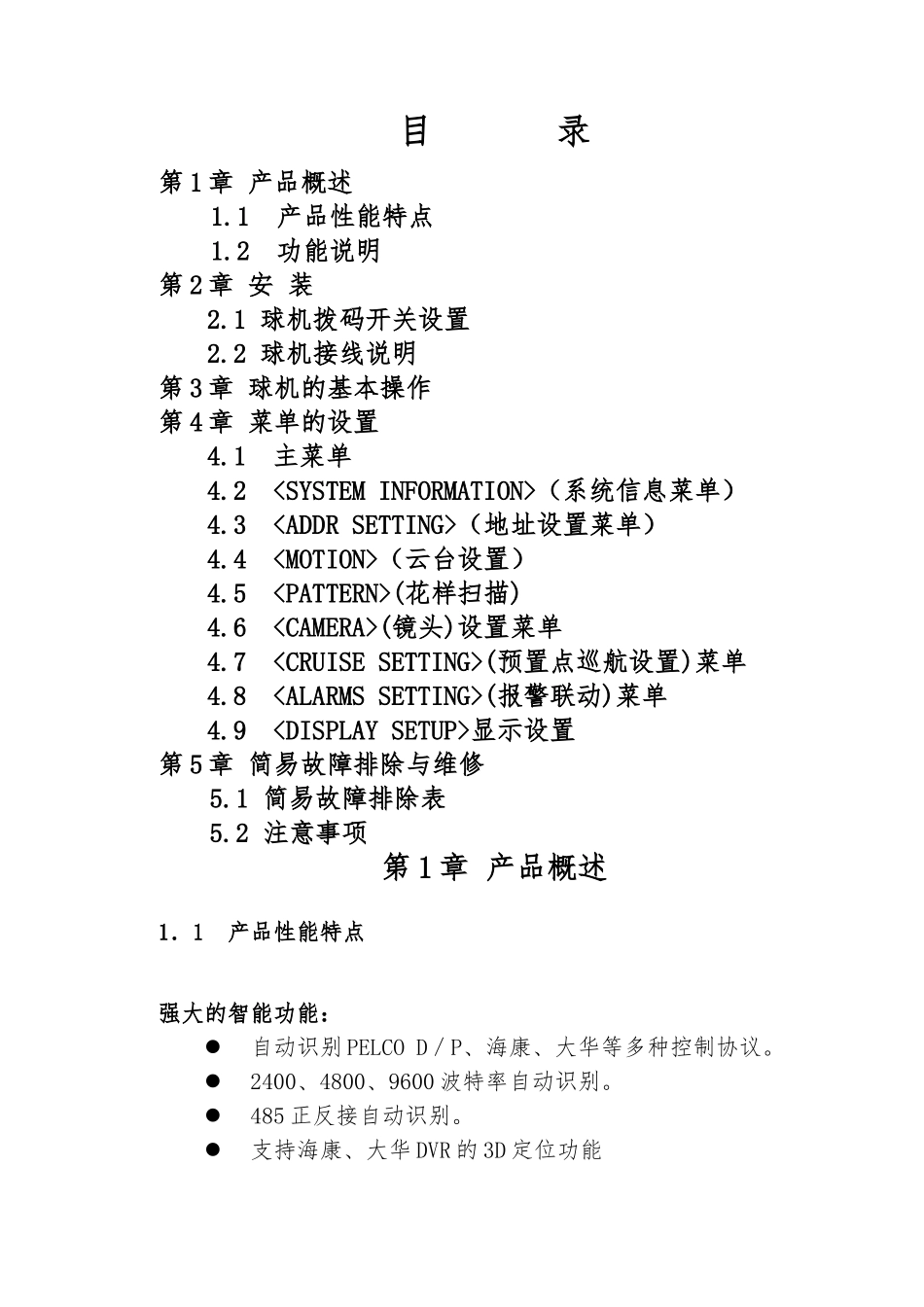

智能一体化高速球机使用案例_第1页
1/19

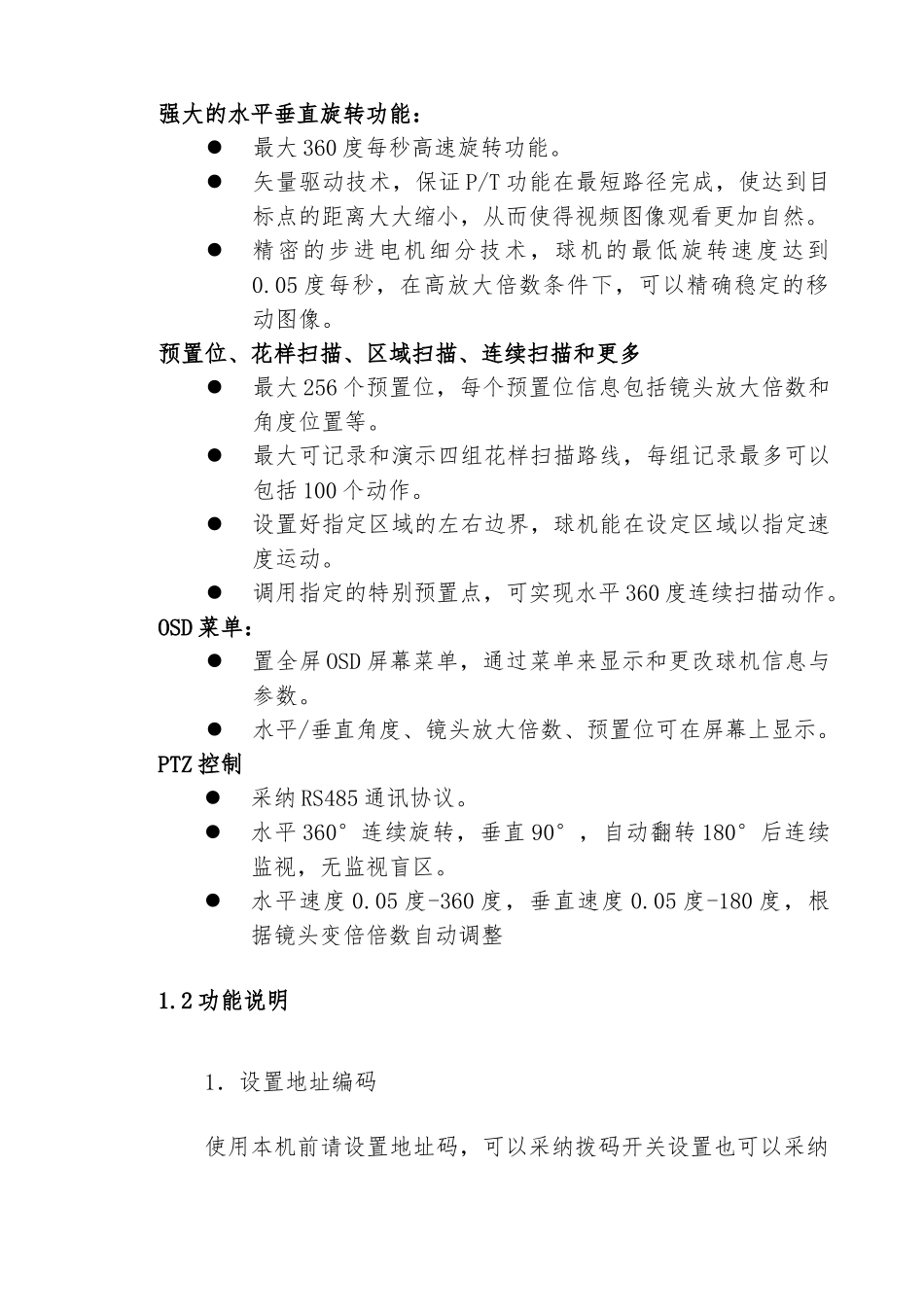

智能一体化高速球机使用案例_第2页
2/19

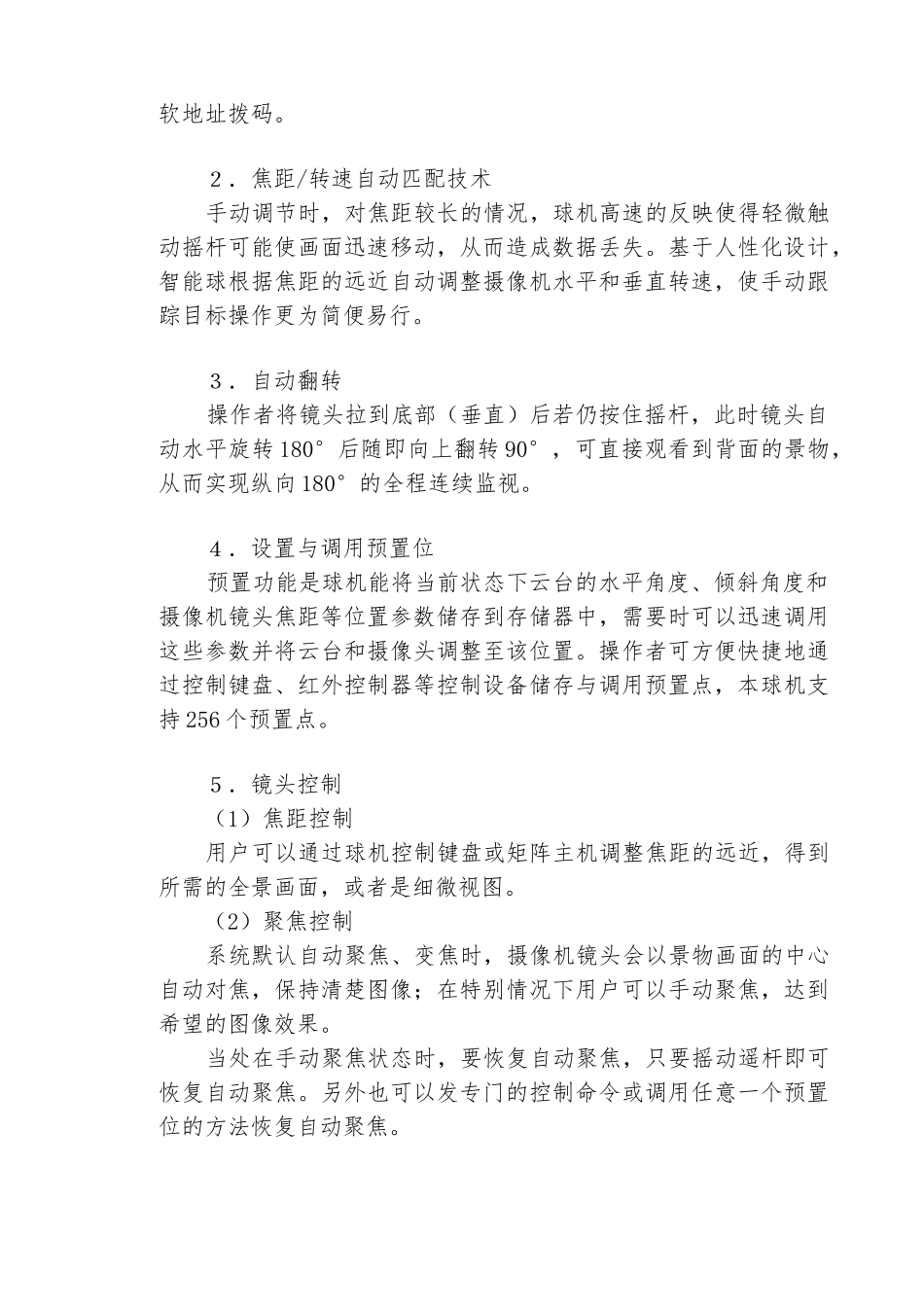

智能一体化高速球机使用案例_第3页
3/19
目 录第 1 章 产品概述1.1 产品性能特点1.2 功能说明第 2 章 安 装2.1 球机拨码开关设置2.2 球机接线说明第 3 章 球机的基本操作第 4 章 菜单的设置4.1 主菜单4.2 (系统信息菜单)4.3 (地址设置菜单)4.4 (云台设置)4.5 (花样扫描)4.6 (镜头)设置菜单4.7 (预置点巡航设置)菜单4.8 (报警联动)菜单4.9 显示设置第 5 章 简易故障排除与维修5.1 简易故障排除表5.2 注意事项第 1 章 产品概述1.1 产品性能特点强大的智能功能:自动识别 PELCO D/P、海康、大华等多种控制协议。2400、4800、9600 波特率自动识别。485 正反接自动识别。支持海康、大华 DVR 的 3D 定位功能强大的水平垂直旋转功能:最大 360 度每秒高速旋转功能。矢量驱动技术,保证 P/T 功能在最短路径完成,使达到目标点的距离大大缩小,从而使得视频图像观看更加自然。精密的步进电机细分技术,球机的最低旋转速度达到0.05 度每秒,在高放大倍数条件下,可以精确稳定的移动图像。预置位、花样扫描、区域扫描、连续扫描和更多最大 256 个预置位,每个预置位信息包括镜头放大倍数和角度位置等。最大可记录和演示四组花样扫描路线,每组记录最多可以包括 100 个动作。设置好指定区域的左右边界,球机能在设定区域以指定速度运动。调用指定的特别预置点,可实现水平 360 度连续扫描动作。OSD 菜单:置全屏 OSD 屏幕菜单,通过菜单来显示和更改球机信息与参数。水平/垂直角度、镜头放大倍数、预置位可在屏幕上显示。PTZ 控制采纳 RS485 通讯协议。水平 360°连续旋转,垂直 90°,自动翻转 180°后连续监视,无监视盲区。水平速度 0.05 度-360 度,垂直速度 0.05 度-180 度,根据镜头变倍倍数自动调整1.2 功能说明 1.设置地址编码使用本机前请设置地址码,可以采纳拨码开关设置也可以采纳软地址拨码。 2.焦距/转速自动匹配技术 手动调节时,对焦距较长的情况,球机高速的反映使得轻微触动摇杆可能使画面迅速移动,从而造成数据丢失。基于人性化设计,智能球根据焦距的远近自动调整摄像机水平和垂直转速,使手动跟踪目标操作更为简便易行。 3.自动翻转操作者将镜头拉到底部(垂直)后若仍按住摇杆,此时镜头自动水平旋转 180°后随即向上翻转 90°...
