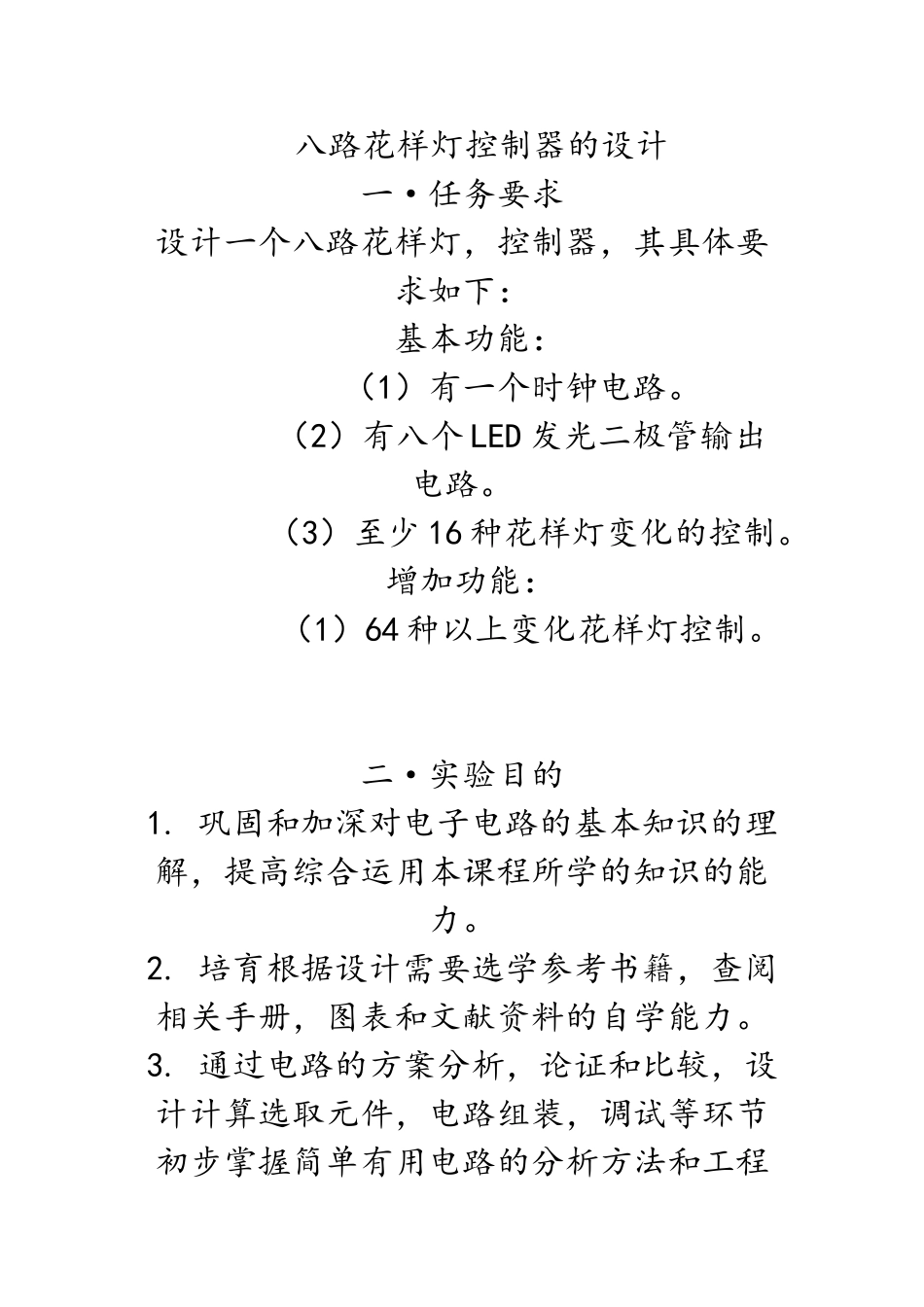

八路花样灯控制器的设计一·任务要求设计一个八路花样灯，控制器，其具体要求如下： 基本功能： （1）有一个时钟电路。 （2）有八个 LED 发光二极管输出电路。 （3）至少 16 种花样灯变化的控制。 增加功能： （1）64 种以上变化花样灯控制。二·实验目的1. 巩固和加深对电子电路的基本知识的理解，提高综合运用本课程所学的知识的能力。2. 培育根据设计需要选学参考书籍，查阅相关手册，图表和文献资料的自学能力。3. 通过电路的方案分析，论证和比较，设计计算选取元件，电路组装，调试等环节初步掌握简单有用电路的分析方法和工程设计方法。4. 学会简单电路的实验调试和性能指标的测试方法，提高学生动手能力和进行数字电路实验的基本技能 三·总体方案分析题目，通过分析问题和初步的整体思考，设计出如下方案：整体功能的实现需要以下三个模块来实现：花型的演示与控制模块，节拍控制模块，时钟信号的产生。时钟信号的产生由一个555 多频振荡器来实现，花型的演示由两个74ls194（双向移位寄存器）来实现，花型的控制功能由第一个 74ls161（四位二进制同步计数器）产生分频信号控制置数与左右移，所置入数有另外两片 74ls161 控制。设计总框图如图所示：四·元器件与其数量与其简介元件名称数量74SL161374LS1942 块74LS322 块74LS041 块555-VIRTUAL1 块发光二极管8 个4.1 74ls1614.2 74ls194 4.3 555 定时器五·工作原理与部分花型的实现图 1 脉冲产生首先，花型控制电路利用 555 时钟电路（如图 1 所示），产生周期T=0.7(R1+2R2)C.=2.94ms 脉冲，脉冲如图2 波形 1 所示 将脉冲输入 U3，即第一块 74LS161，利用其分频作用从 QD3 产生原脉冲 16 分频的脉冲 （如图 2 波形 14 所示），将 16 分频脉冲输入由 U2，U4 组成的计数模块，计数模块的 8 个输出端依次接入74LS194 的置数端；同时将 QD3 与 RCO3 产生的进位信号相加后（如图 2 波形 41 所示）输入两块 74LS194 的 S1 端,将 QD3 取非再与 RCO3 相加后(如图 2 波形 36 所示)输入两块 74LS194 的 S0 端.由图 1 可看到，当S1 和 S0 都取 1 时，移位寄存器处于置数状态，S1=0，S0=1 时右移，S1=1，S0=0 时左移，进入正常工作状态后的 74LS194，应是先置数，右移 8 位再左移 7 位，当这一周期完成的同时计数部分恰好加一，使 74LS194下一次输入的数改变，如此类推，可产生次变化。 工作方...
