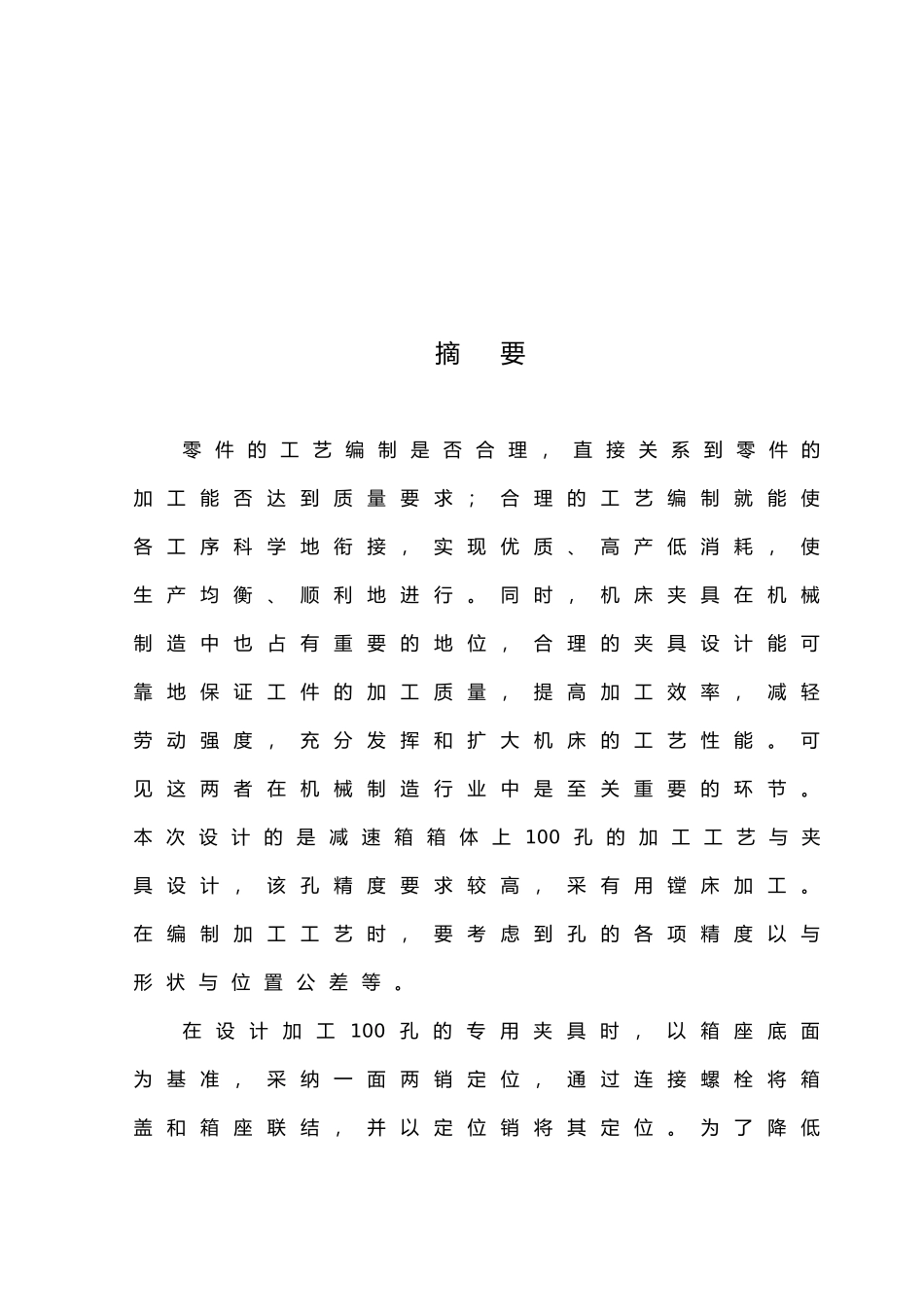

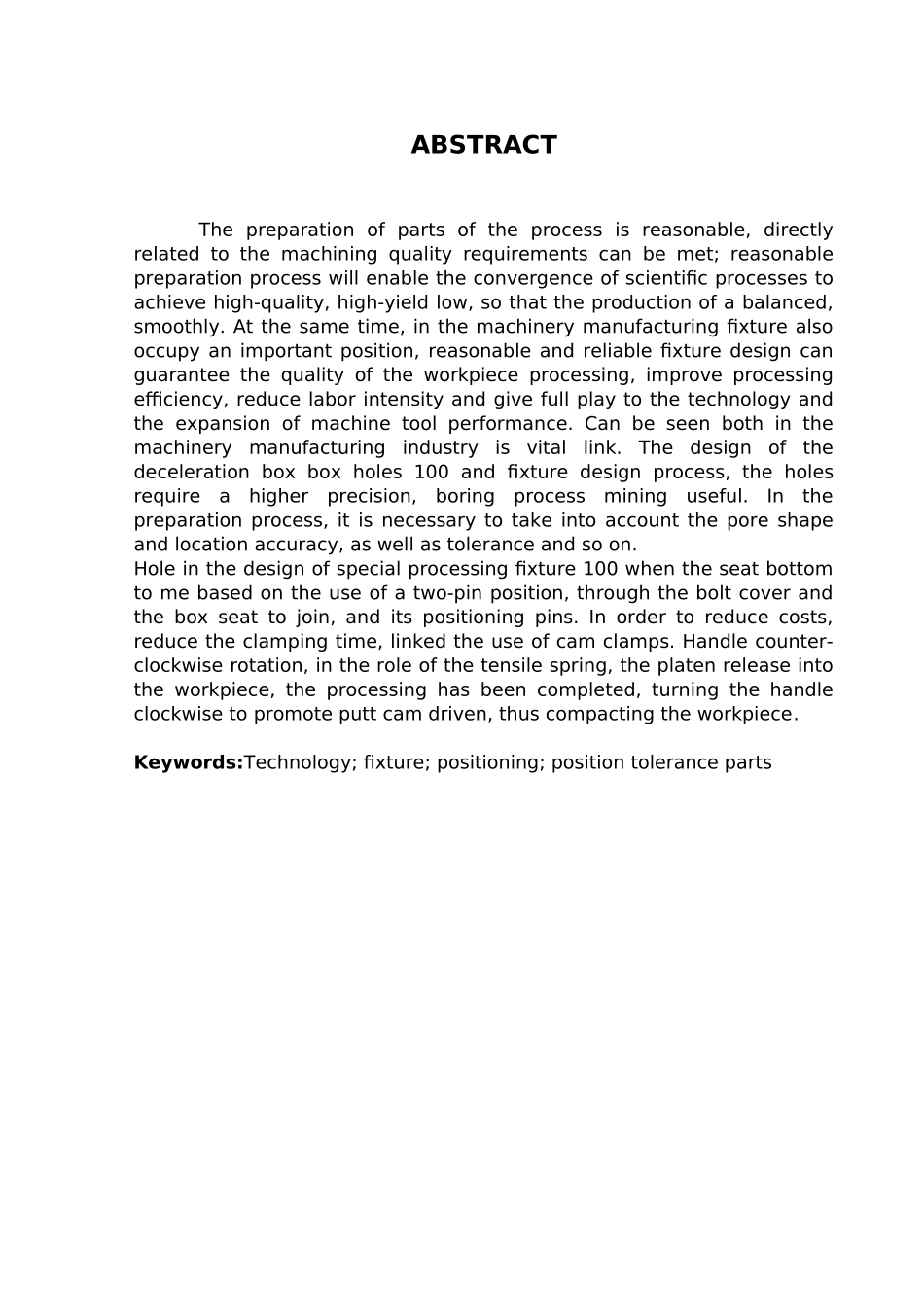

摘 要零 件 的 工 艺 编 制 是 否 合 理 ， 直 接 关 系 到 零 件 的加 工 能 否 达 到 质 量 要 求 ； 合 理 的 工 艺 编 制 就 能 使各 工 序 科 学 地 衔 接 ， 实 现 优 质 、 高 产 低 消 耗 ， 使生 产 均 衡 、 顺 利 地 进 行 。 同 时 ， 机 床 夹 具 在 机 械制 造 中 也 占 有 重 要 的 地 位 ， 合 理 的 夹 具 设 计 能 可靠 地 保 证 工 件 的 加 工 质 量 ， 提 高 加 工 效 率 ， 减 轻劳 动 强 度 ， 充 分 发 挥 和 扩 大 机 床 的 工 艺 性 能 。 可见 这 两 者 在 机 械 制 造 行 业 中 是 至 关 重 要 的 环 节 。本 次 设 计 的 是 减 速 箱 箱 体 上 100 孔 的 加 工 工 艺 与 夹具 设 计 ， 该 孔 精 度 要 求 较 高 ， 采 有 用 镗 床 加 工 。在 编 制 加 工 工 艺 时 ， 要 考 虑 到 孔 的 各 项 精 度 以 与形 状 与 位 置 公 差 等 。在 设 计 加 工100 孔 的 专 用 夹 具 时 ， 以 箱 座 底 面为 基 准 ， 采 纳 一 面 两 销 定 位 ， 通 过 连 接 螺 栓 将 箱盖 和 箱 座 联 结 ， 并 以 定 位 销 将 其 定 位 。 为 了 降 低成 本 、 减 少 装 夹 时 间 ， 采 纳 凸 轮 联 动 夹 紧 装 置 。逆 时 针 转 动 手 柄 时 ， 在 拉 伸 弹 簧 的 作 用 下 ， 压 板松 开 ， 放 入 工 件 ， 顺 时 针 转 动 手 柄 带 动 凸 轮 推 动推 杆 ， 从 而 压 紧 工 件 。关 键 词 ： 工 艺 ； 夹 具 ； 定 位 ； 位 置 公 差ABSTRACTThe preparation of parts of the process is reasonable, directly related to the machining quality requirements can be met; reasonable preparation process will enable the convergence of scientific processes to achieve high-quality, high-yield low, so that the production of a balanced, smoothly. At the same time, in the machinery manufacturing fixture also occupy an important position, reasonable and reli...
