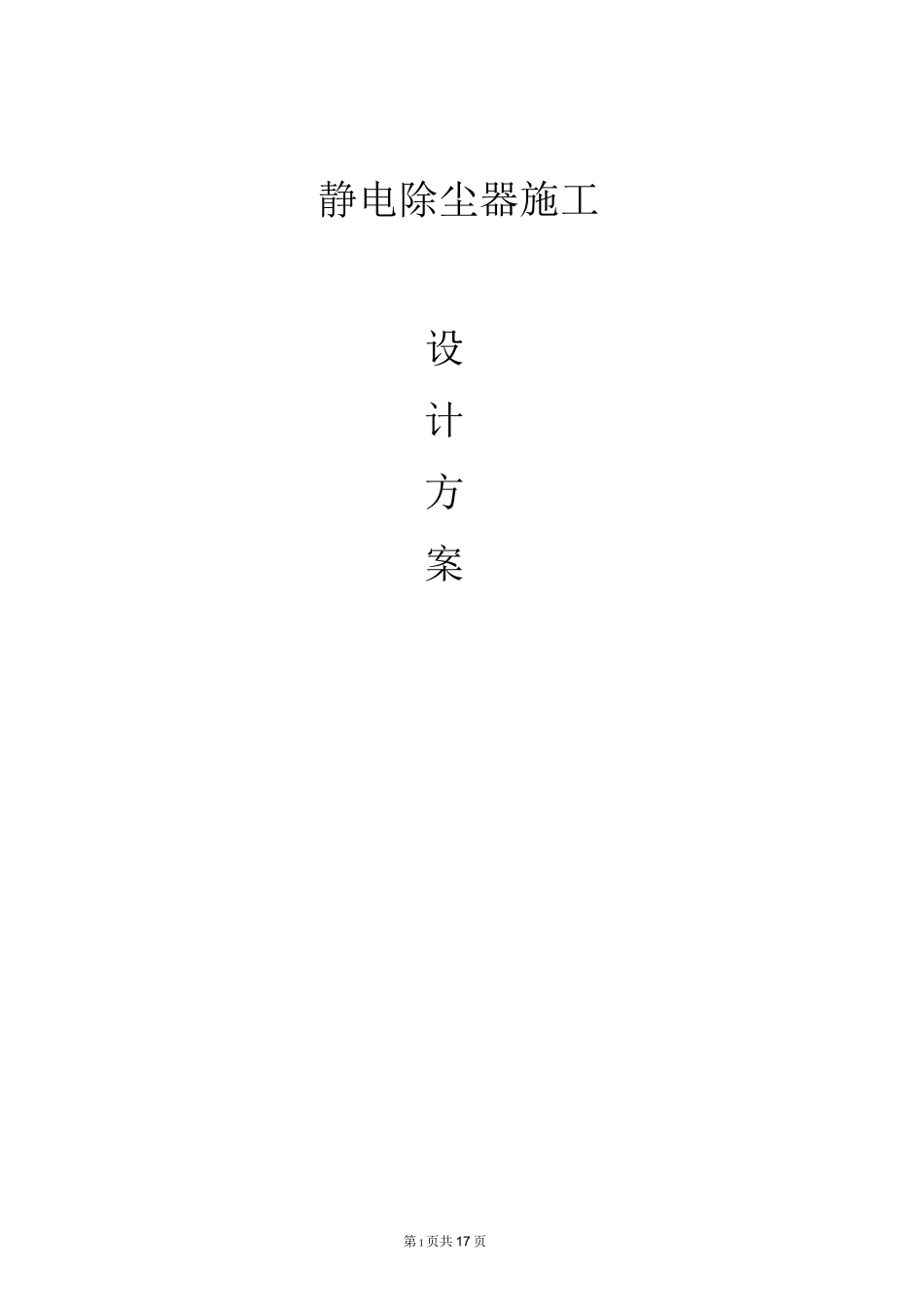

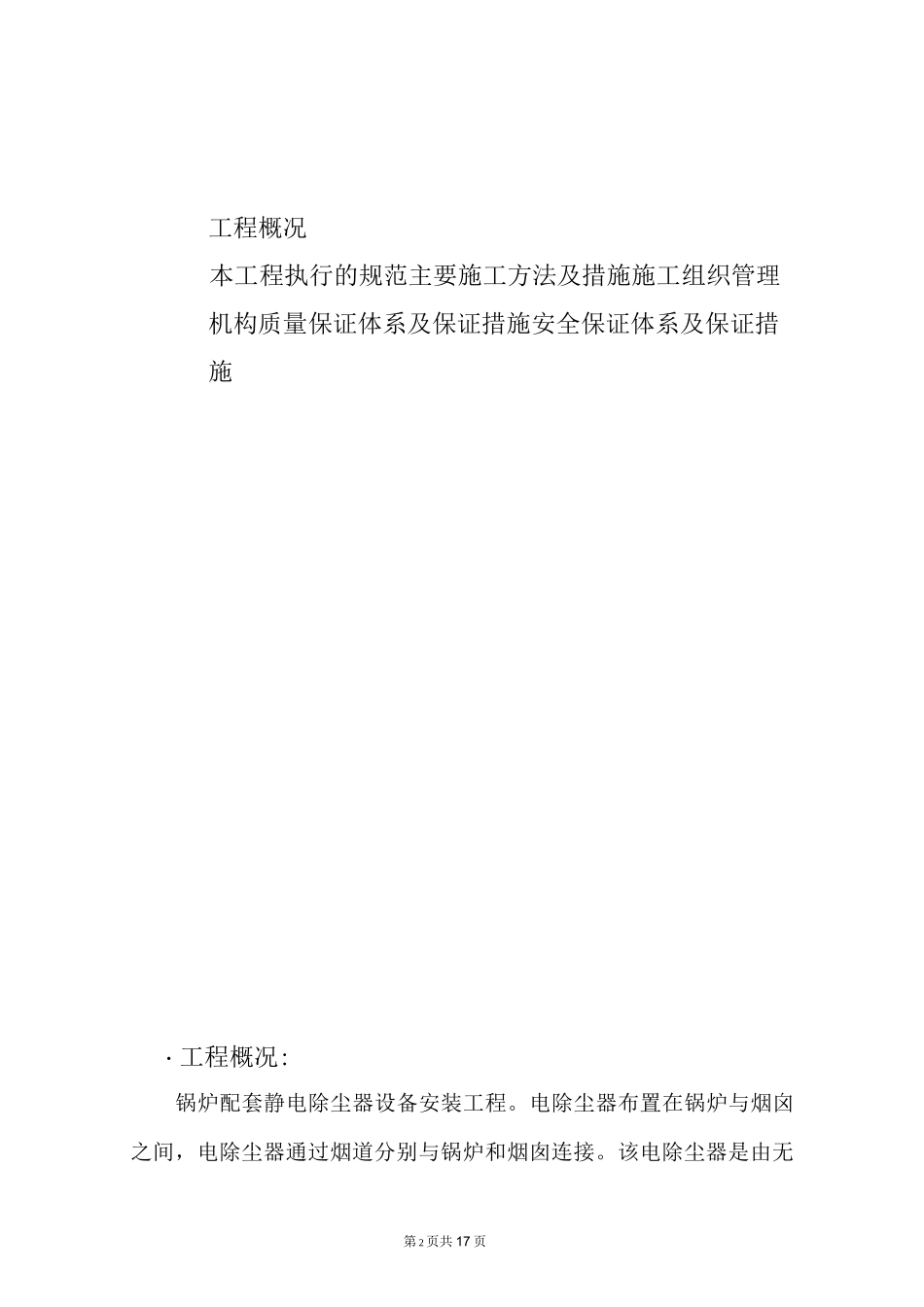

第 1 页共 17 页静电除尘器施工设计方案第 2 页共 17 页工程概况本工程执行的规范主要施工方法及措施施工组织管理机构质量保证体系及保证措施安全保证体系及保证措施・工程概况:锅炉配套静电除尘器设备安装工程。电除尘器布置在锅炉与烟囟之间，电除尘器通过烟道分别与锅炉和烟囱连接。该电除尘器是由无第 3 页共 17 页锡华光电力工程有限公司设计制造及安装调试。电除尘器主要由支承轴承、壳体、灰斗、阴极系统、阳极系统、进口喇叭、出口喇叭、外屋顶、楼梯走道、高压进线、保温屋及配套电气设备等部分组成。二. 本工程执行的规范及标准.电除尘器本体纲结构及钢支架设计、制造、安装图纸。.电除尘器制造厂家及配套设备的随机资料。.《钢结构设计规范》。.《钢结构焊接技术规程》。.《电力建筑施工及验收规范》（锅炉机组篇）.《电力建筑施工及验收规范》（火力发电厂焊接篇）三. 施工组织与施工设备。安装队的组建:电除尘器是一个大型设备，安装工作量大，周期长，精度要求较高，因而需要建立一只专业的队伍进行安装。安装包括本体机械部分电气控制部分等，需要配备领导干部、工程技术人员、专职质检员和安全员等必要的工种，一般情况如下：铆工、钳工约占％,起重工约占％、电焊工约占％、电工约占％,另外辅助工可根据工作的需要临时安排。・技术准备：施工前，技术负责人会同施工人员熟悉图纸、技术文件等设备资第 4 页共 17 页料，根据设备构造、各部分连接方式、安装方法和精度要求制订出具体的安装计划和规程。安装计划和规程内容包括：工程概况、施工进度及施工人员安排计划、吊装机具配备及主要吊装计划、技术措施、质量保证措施、安全生产措施、工程质量检查记录、设备调试实验方法以及检验标准等。・场地准备：首先根据电除尘器的安装位置及周围场地，按吊装最远距离时起吊工件的最大重量以及能从设备堆放点或组装地点较方便地把工件吊到安装位置这一原则。这样可避免工作多次的倒运造成工件变形或损坏，以提高工效。其次要确定好设备堆放和组装场地，堆放场地一定要平整，还要考虑地耐力，防止因地下沉造成工件坍塌，另一方面根据安装的顺序确定零件的堆放位置。堆放场地应有设备倒运通道，组装场地应尽量设置在电除尘器最近的地方。四.安装工艺流程电除尘器安装主要流程见下表：基础验收 f 基础复测及垫铁安装 f 钢支架与灰斗拼装f 地脚螺栓二次灌浆支撑轴承安装 f 灰斗梁安装 f 侧板安装 f 顶粱安装 f...
