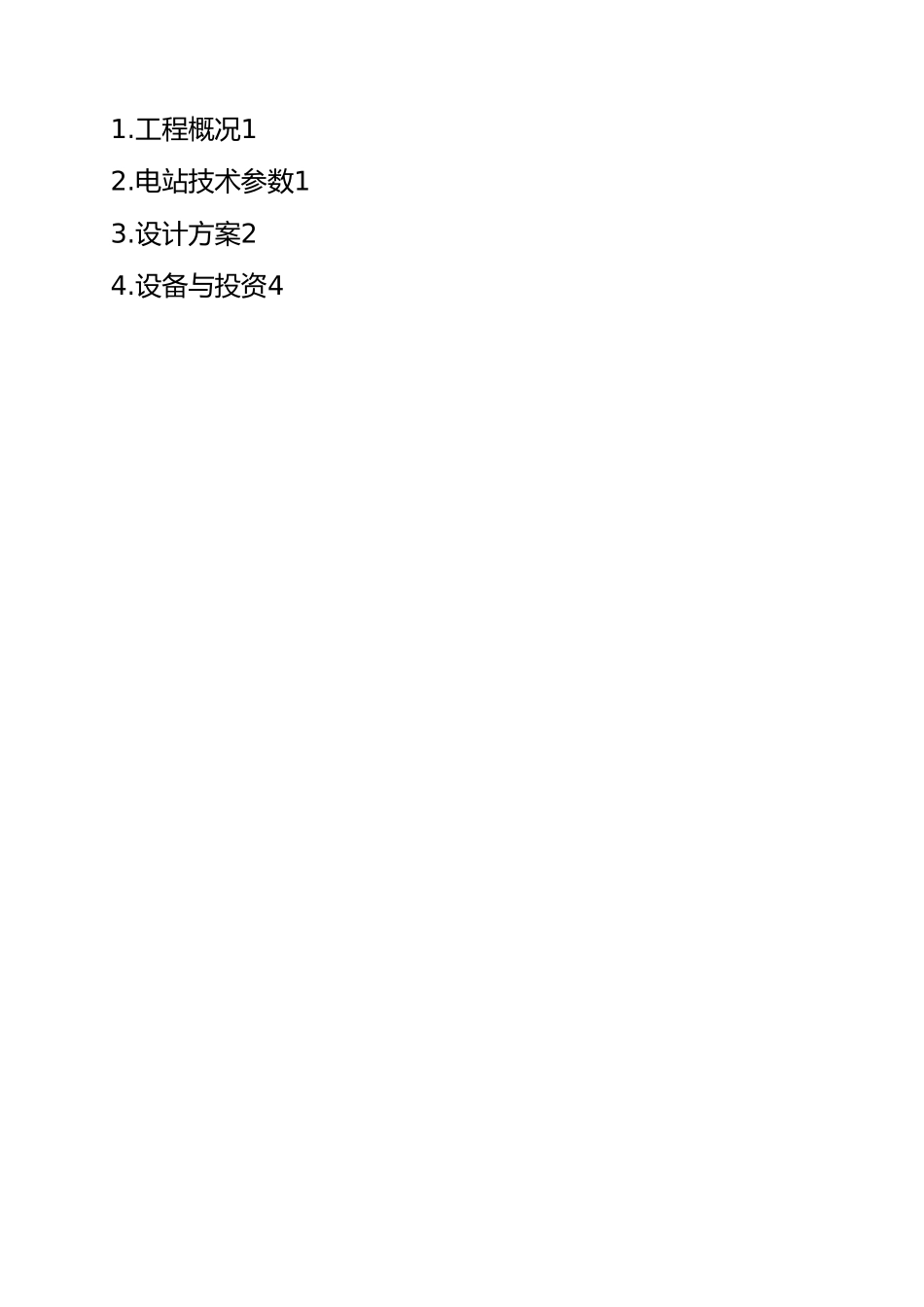

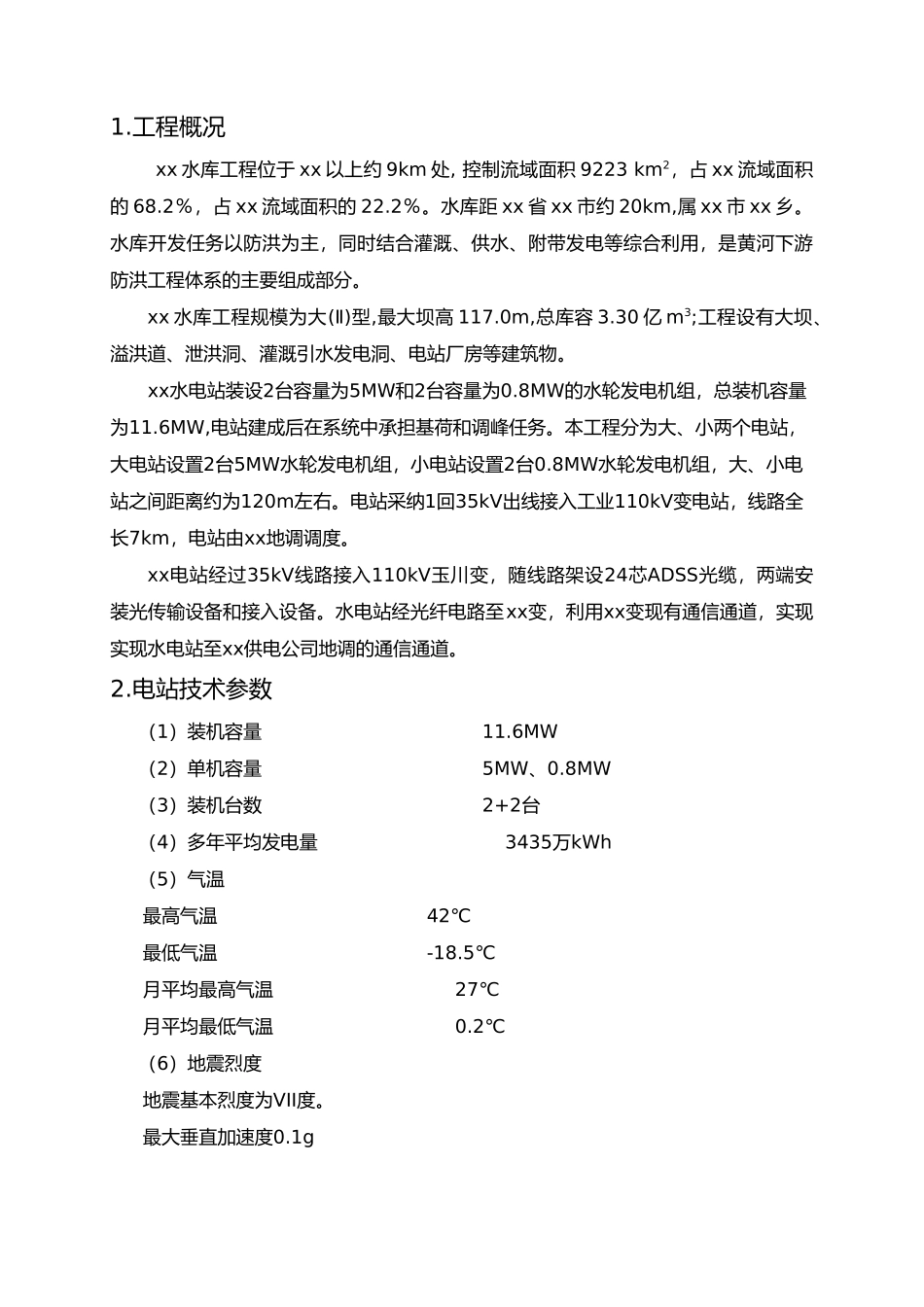

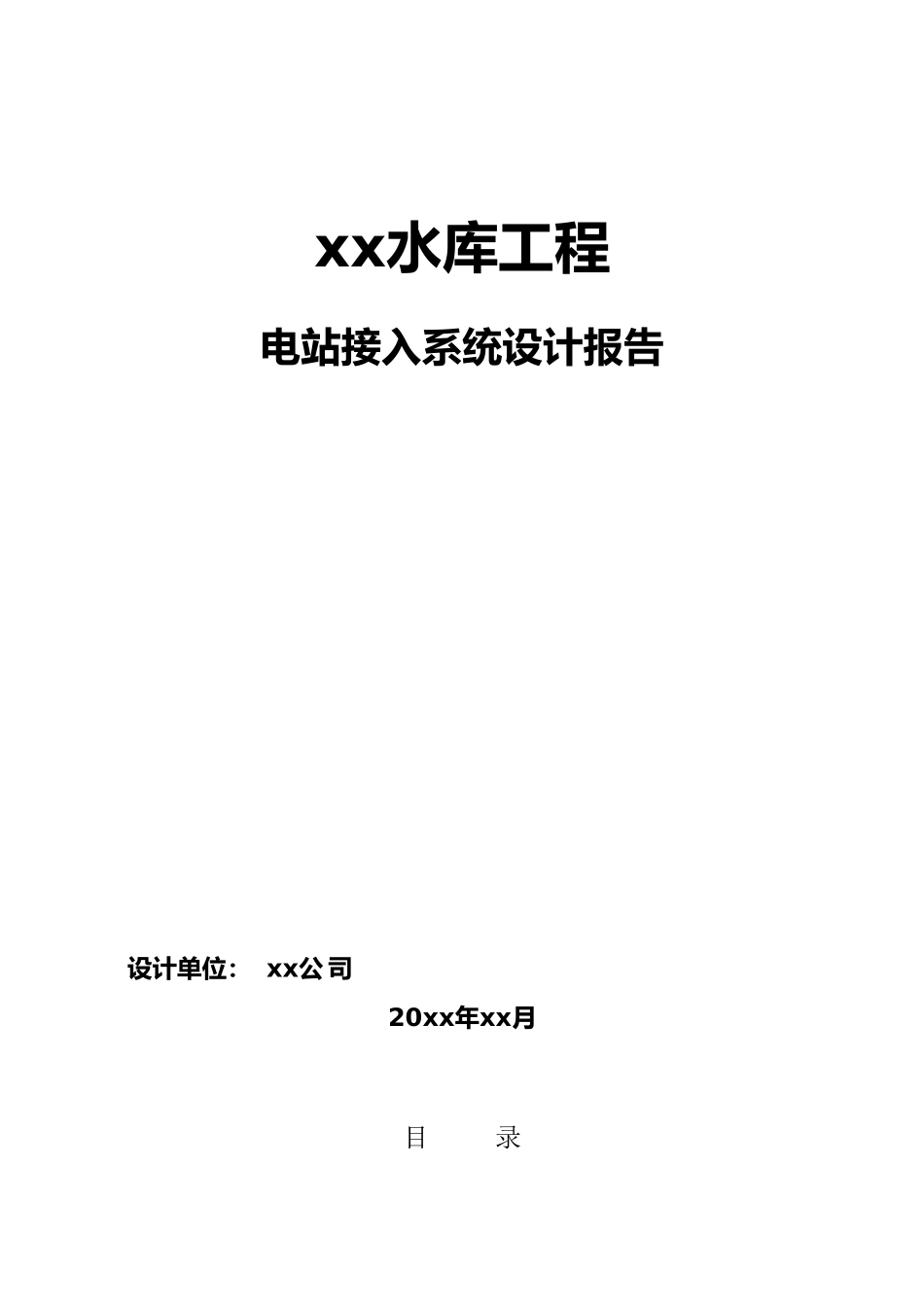

xx水库工程电站接入系统设计报告 设计单位: xx公 司20xx年xx月目 录1.工程概况12.电站技术参数13.设计方案24.设备与投资41.工程概况xx 水库工程位于 xx 以上约 9km 处, 控制流域面积 9223 km2,占 xx 流域面积的 68.2%,占 xx 流域面积的 22.2%。水库距 xx 省 xx 市约 20km,属 xx 市 xx 乡。水库开发任务以防洪为主,同时结合灌溉、供水、附带发电等综合利用,是黄河下游防洪工程体系的主要组成部分。xx 水库工程规模为大(Ⅱ)型,最大坝高 117.0m,总库容 3.30 亿 m3;工程设有大坝、溢洪道、泄洪洞、灌溉引水发电洞、电站厂房等建筑物。xx水电站装设2台容量为5MW和2台容量为0.8MW的水轮发电机组,总装机容量为11.6MW,电站建成后在系统中承担基荷和调峰任务。本工程分为大、小两个电站,大电站设置2台5MW水轮发电机组,小电站设置2台0.8MW水轮发电机组,大、小电站之间距离约为120m左右。电站采纳1回35kV出线接入工业110kV变电站,线路全长7km,电站由xx地调调度。xx电站经过35kV线路接入110kV玉川变,随线路架设24芯ADSS光缆,两端安装光传输设备和接入设备。水电站经光纤电路至xx变,利用xx变现有通信通道,实现实现水电站至xx供电公司地调的通信通道。2.电站技术参数(1)装机容量 11.6MW(2)单机容量 5MW、0.8MW(3)装机台数 2+2台(4)多年平均发电量 3435万kWh(5)气温最高气温 42℃最低气温 -18.5℃月平均最高气温 27℃月平均最低气温 0.2℃(6)地震烈度地震基本烈度为VII度。最大垂直加速度0.1g3.设计方案3.1 设计依据(1)xx省电力公司x电进展[2024]191号《关于xx水库工程配套2X5+2X0.8兆瓦水电机组接入系统方案审查意见的通知》。(2)xx电力试验讨论院所作的《xx水电站2X5MW+2X0.8MW机组接入系统可行性讨论》。3.2 接入系统方案xx水电站接入电力系统的设计方案根据xx省电力公司x电进展[2024]191号《关于xx水库工程配套2X5+2X0.8兆瓦水电机组接入系统方案审查意见的通知》的有关容执行:(1)xx水库电站通过1回35kV线路接入110kV工业变35kV母线,新建35kV线路长度约7公里,线路导线截面不小于LGJ-185。(2)xx水库电站机组的并网点设在发电机出口开关处,解列点设在110kV工业变35kV并网线的进线开关处。(3)根据电网管理体制和调度规程,xx水库电站新建机组由xx供电公司地调调度管理。(4)xx水库电站上网计量点设在xx水库电站至110kV工业变35kV并网线路的工业变侧,工业变侧和xx水库电...
