某纺织装饰用品厂配变电所电气部分初步设计课程设计报告

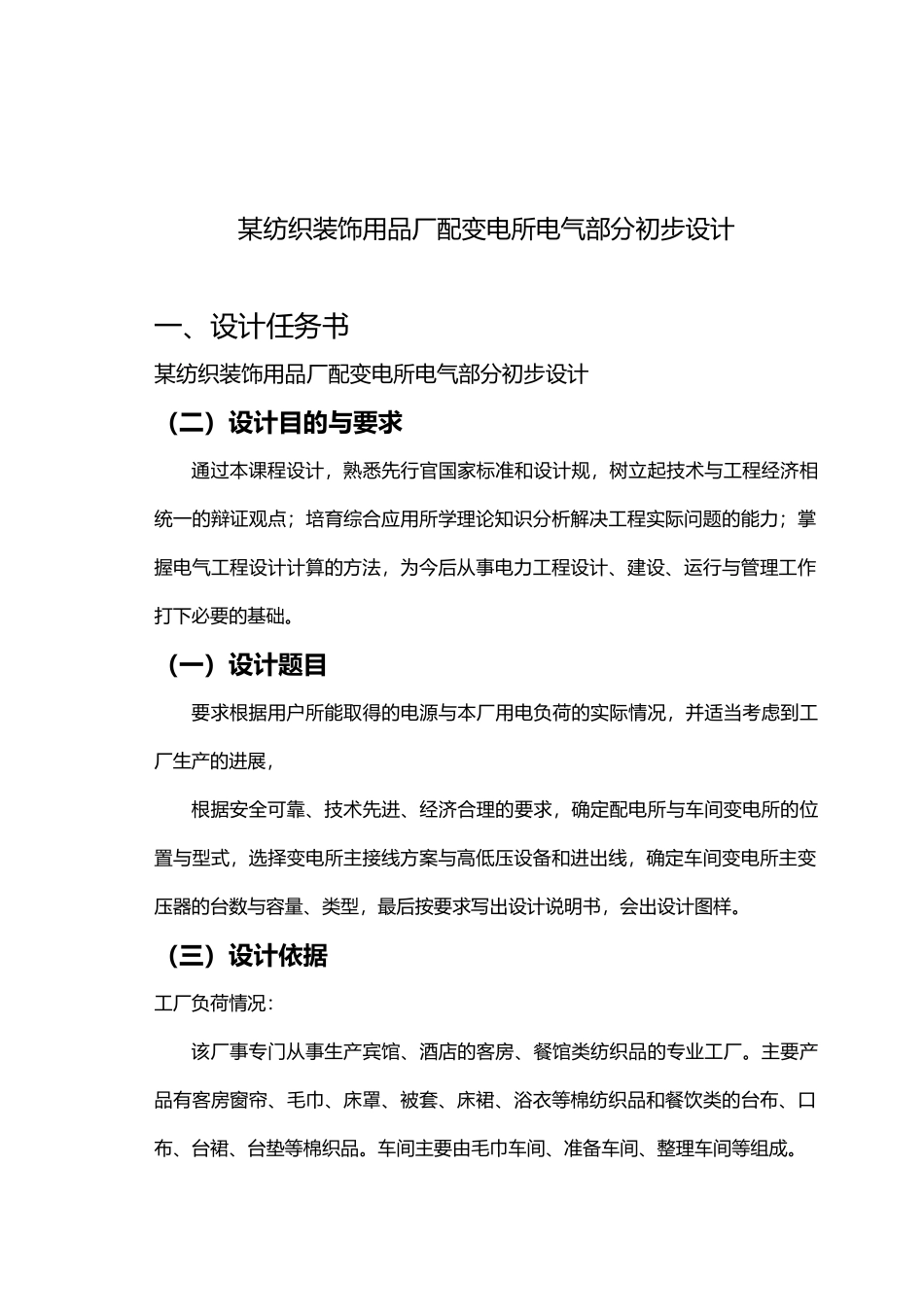

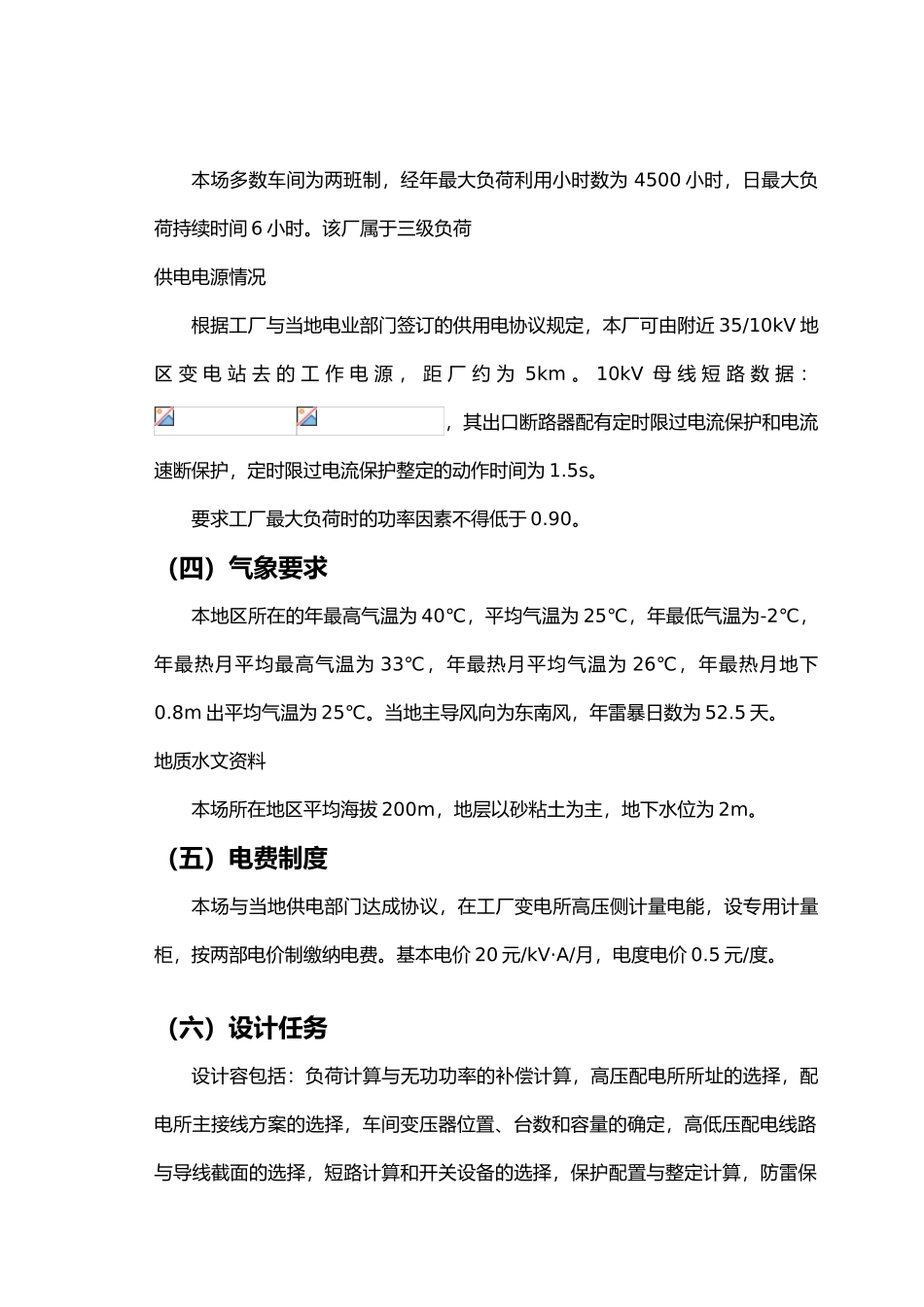

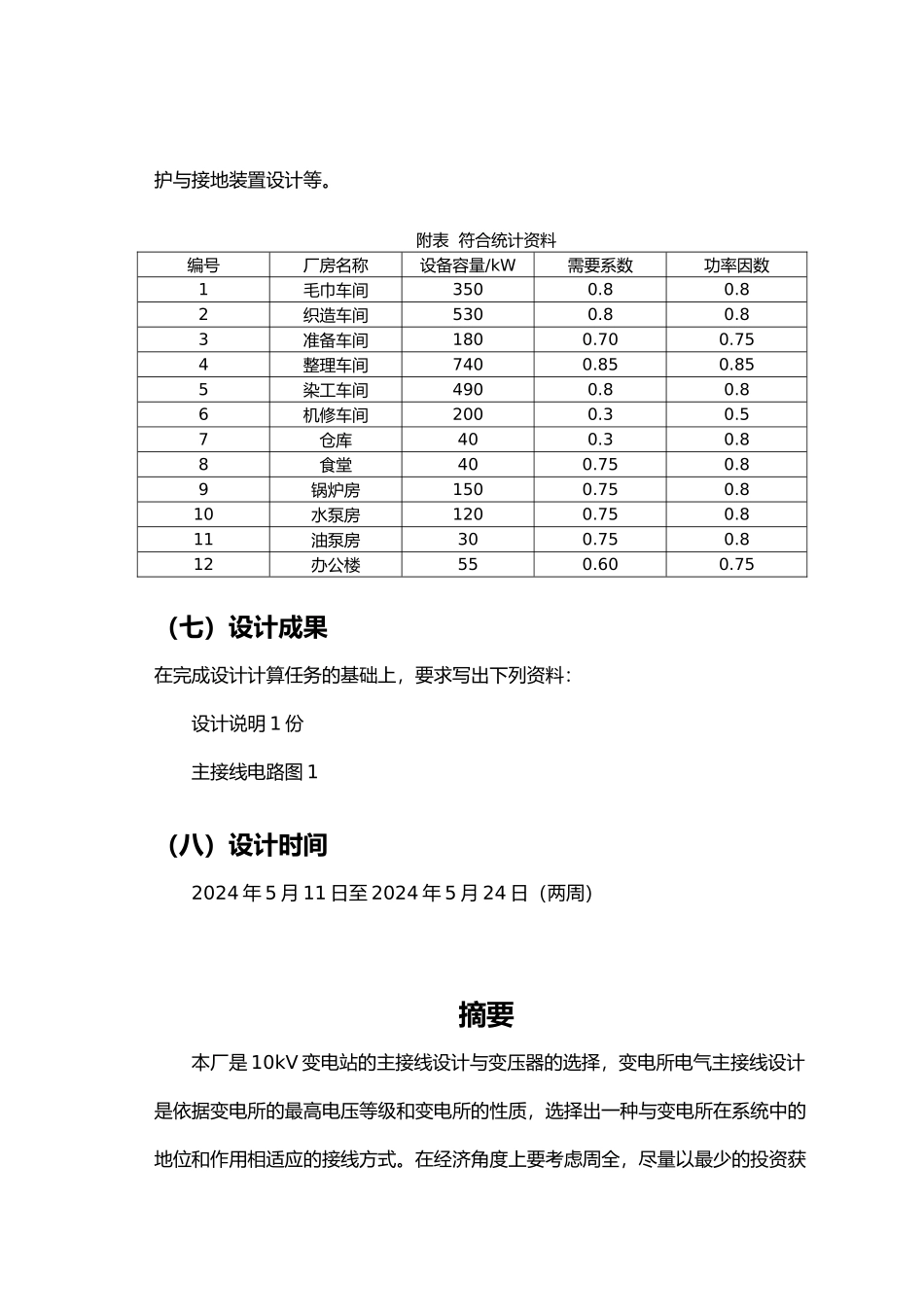

某纺织装饰用品厂配变电所电气部分初步设计一、设计任务书某纺织装饰用品厂配变电所电气部分初步设计（二）设计目的与要求通过本课程设计，熟悉先行官国家标准和设计规，树立起技术与工程经济相统一的辩证观点；培育综合应用所学理论知识分析解决工程实际问题的能力；掌握电气工程设计计算的方法，为今后从事电力工程设计、建设、运行与管理工作打下必要的基础。（一）设计题目要求根据用户所能取得的电源与本厂用电负荷的实际情况，并适当考虑到工厂生产的进展，根据安全可靠、技术先进、经济合理的要求，确定配电所与车间变电所的位置与型式，选择变电所主接线方案与高低压设备和进出线，确定车间变电所主变压器的台数与容量、类型，最后按要求写出设计说明书，会出设计图样。（三）设计依据工厂负荷情况：该厂事专门从事生产宾馆、酒店的客房、餐馆类纺织品的专业工厂。主要产品有客房窗帘、毛巾、床罩、被套、床裙、浴衣等棉纺织品和餐饮类的台布、口布、台裙、台垫等棉织品。车间主要由毛巾车间、准备车间、整理车间等组成。本场多数车间为两班制，经年最大负荷利用小时数为 4500 小时，日最大负荷持续时间 6 小时。该厂属于三级负荷供电电源情况根据工厂与当地电业部门签订的供用电协议规定，本厂可由附近 35/10kV 地区 变 电 站 去 的 工 作 电 源 ， 距 厂 约 为 5km 。 10kV 母 线 短 路 数 据 ：，其出口断路器配有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为 1.5s。要求工厂最大负荷时的功率因素不得低于 0.90。（四）气象要求本地区所在的年最高气温为 40℃，平均气温为 25℃，年最低气温为-2℃，年最热月平均最高气温为 33℃，年最热月平均气温为 26℃，年最热月地下0.8m 出平均气温为 25℃。当地主导风向为东南风，年雷暴日数为 52.5 天。地质水文资料本场所在地区平均海拔 200m，地层以砂粘土为主，地下水位为 2m。（五）电费制度本场与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电价制缴纳电费。基本电价 20 元/kV·A/月，电度电价 0.5 元/度。（六）设计任务设计容包括：负荷计算与无功功率的补偿计算，高压配电所所址的选择，配电所主接线方案的选择，车间变压器位置、台数和容量的确定，高低压配电线路与导线截面的选择，短路计算和开关设备的选择，保护配置与整定计算，防雷保护与接地装置设计等。附表 符合统计资料编...
