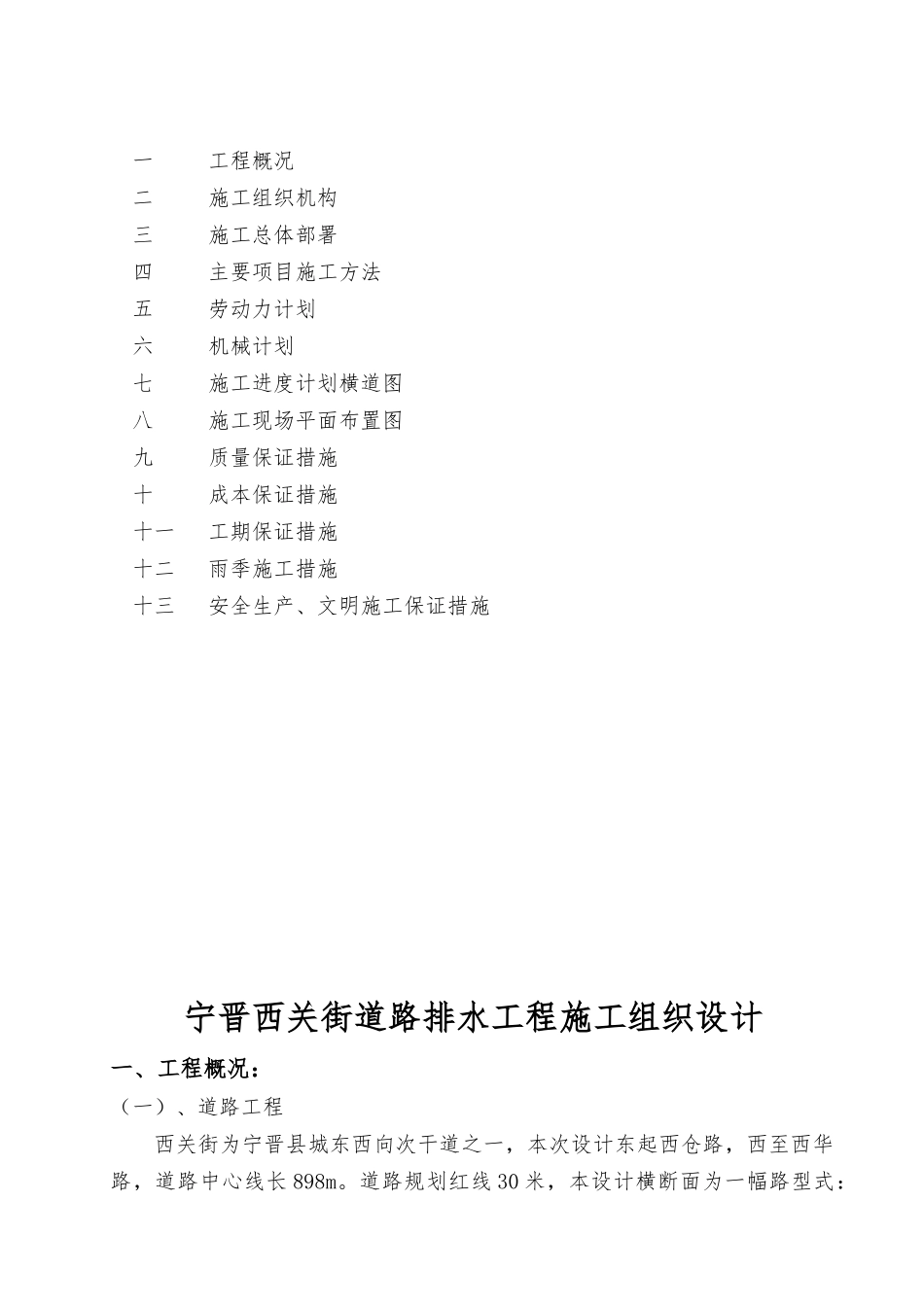

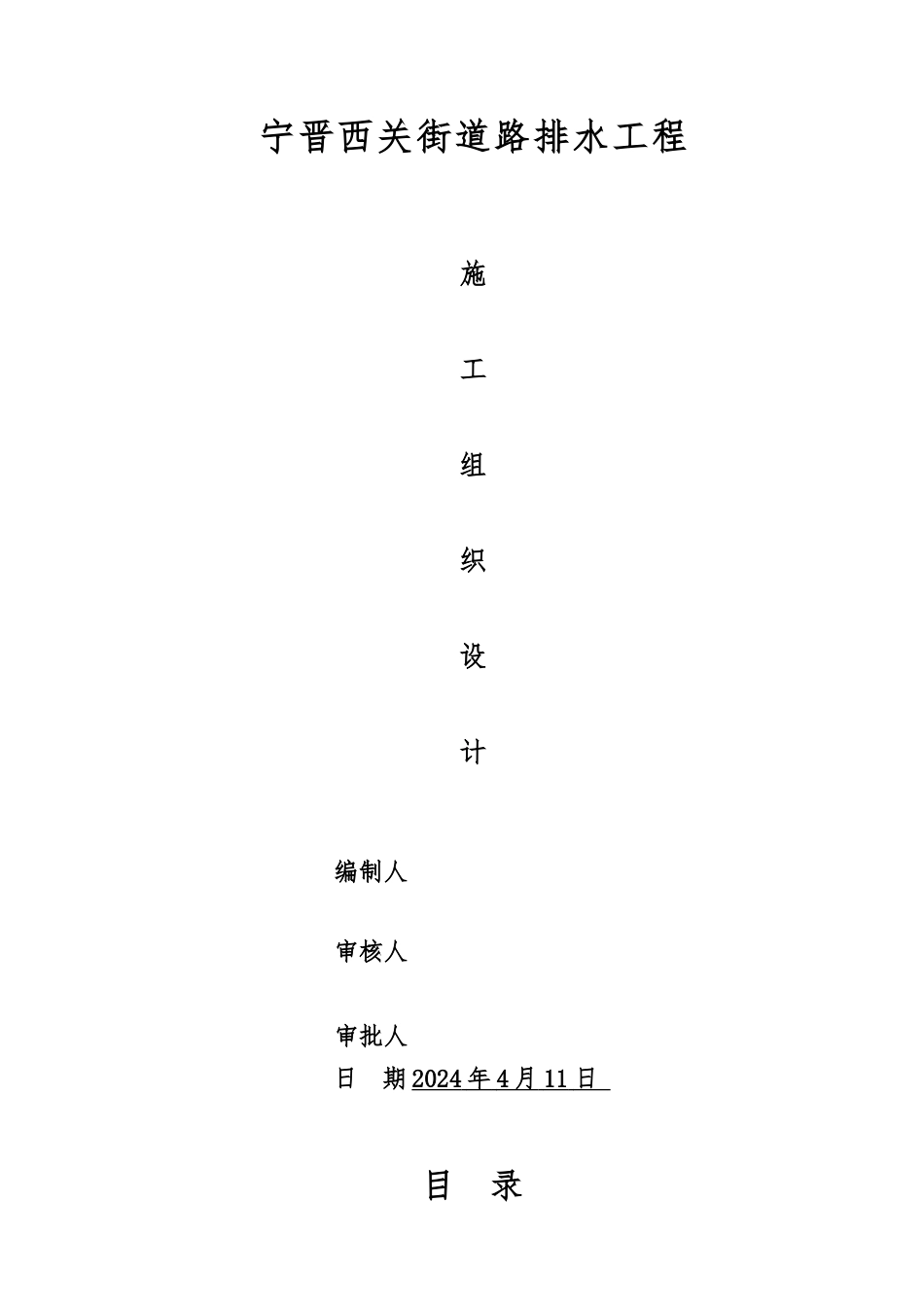

宁晋西关街道路排水工程施工 组织设计编制人审核人审批人日 期 2024 年 4 月 11 日 目 录一 工程概况二 施工组织机构三 施工总体部署四 主要项目施工方法五 劳动力计划 六 机械计划七 施工进度计划横道图八 施工现场平面布置图九 质量保证措施十 成本保证措施十一 工期保证措施十二 雨季施工措施十三 安全生产、文明施工保证措施宁晋西关街道路排水工程施工组织设计一、工程概况：（一）、道路工程西关街为宁晋县城东西向次干道之一，本次设计东起西仓路，西至西华路，道路中心线长 898m

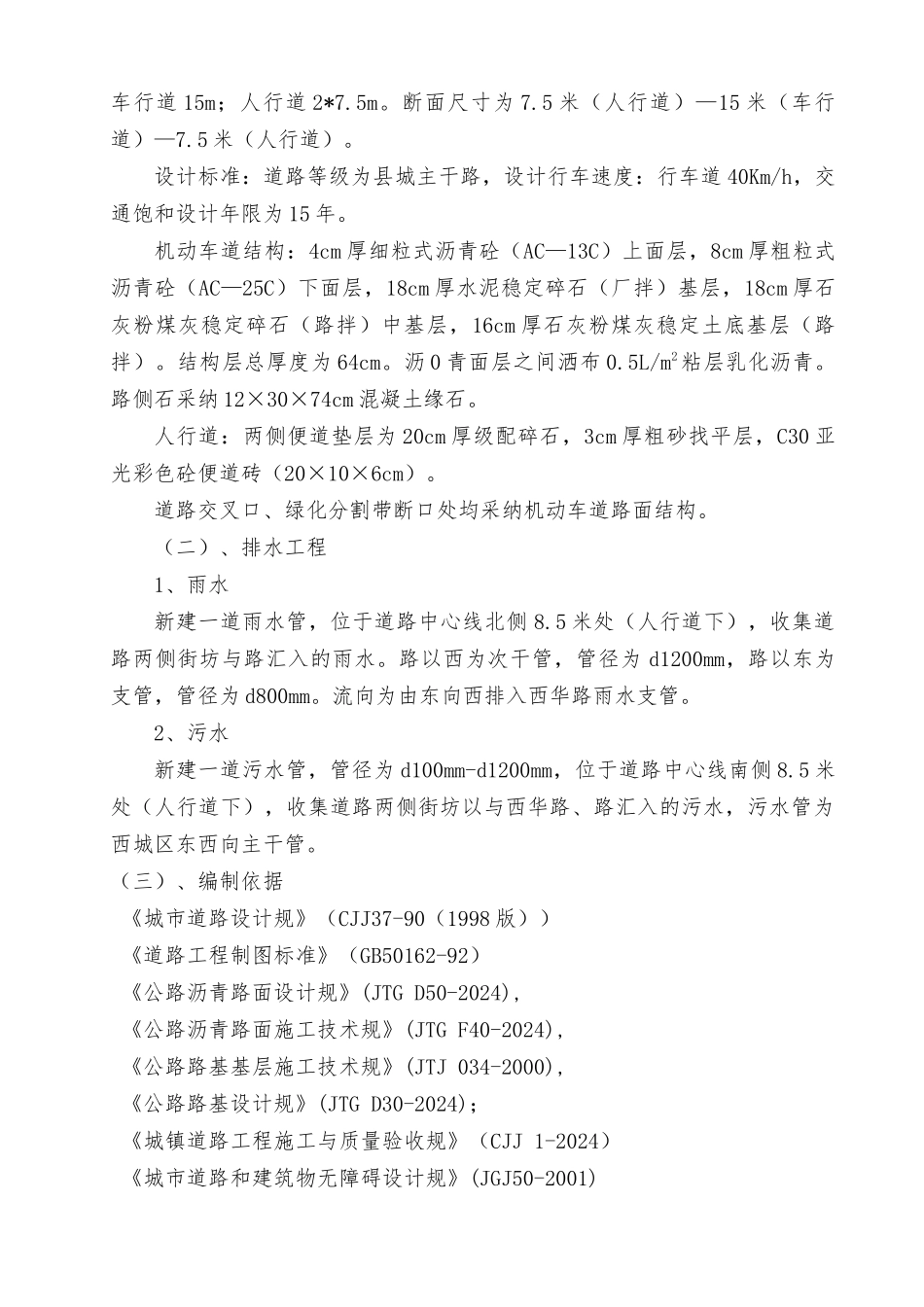

道路规划红线 30 米，本设计横断面为一幅路型式：车行道 15m；人行道 2*7
断面尺寸为 7
5 米（人行道）—15 米（车行道）—7
5 米（人行道）
设计标准：道路等级为县城主干路，设计行车速度：行车道 40Km/h，交通饱和设计年限为 15 年
机动车道结构：4cm 厚细粒式沥青砼（AC—13C）上面层，8cm 厚粗粒式沥青砼（AC—25C）下面层，18cm 厚水泥稳定碎石（厂拌）基层，18cm 厚石灰粉煤灰稳定碎石（路拌）中基层，16cm 厚石灰粉煤灰稳定土底基层（路拌）
结构层总厚度为 64cm
沥 0 青面层之间洒布 0
5L/m2粘层乳化沥青
路侧石采纳 12×30×74cm 混凝土缘石
人行道：两侧便道垫层为 20cm 厚级配碎石，3cm 厚粗砂找平层，C30 亚光彩色砼便道砖（20×10×6cm）
道路交叉口、绿化分割带断口处均采纳机动车道路面结构
（二）、排水工程1、雨水新建一道雨水管，位于道路中心线北侧 8
5 米处（人行道下），收集道路两侧街坊与路汇入的雨水
路以西为次干管，管径为 d1200mm，路以东为支管，管径为 d800mm
流向为由东向西排入西华路雨水支管
2、污水新建一道污水管，管径为 d100mm-d1200mm，位于道路中心线南侧 8
