框架箱涵首件工程施工设计方案

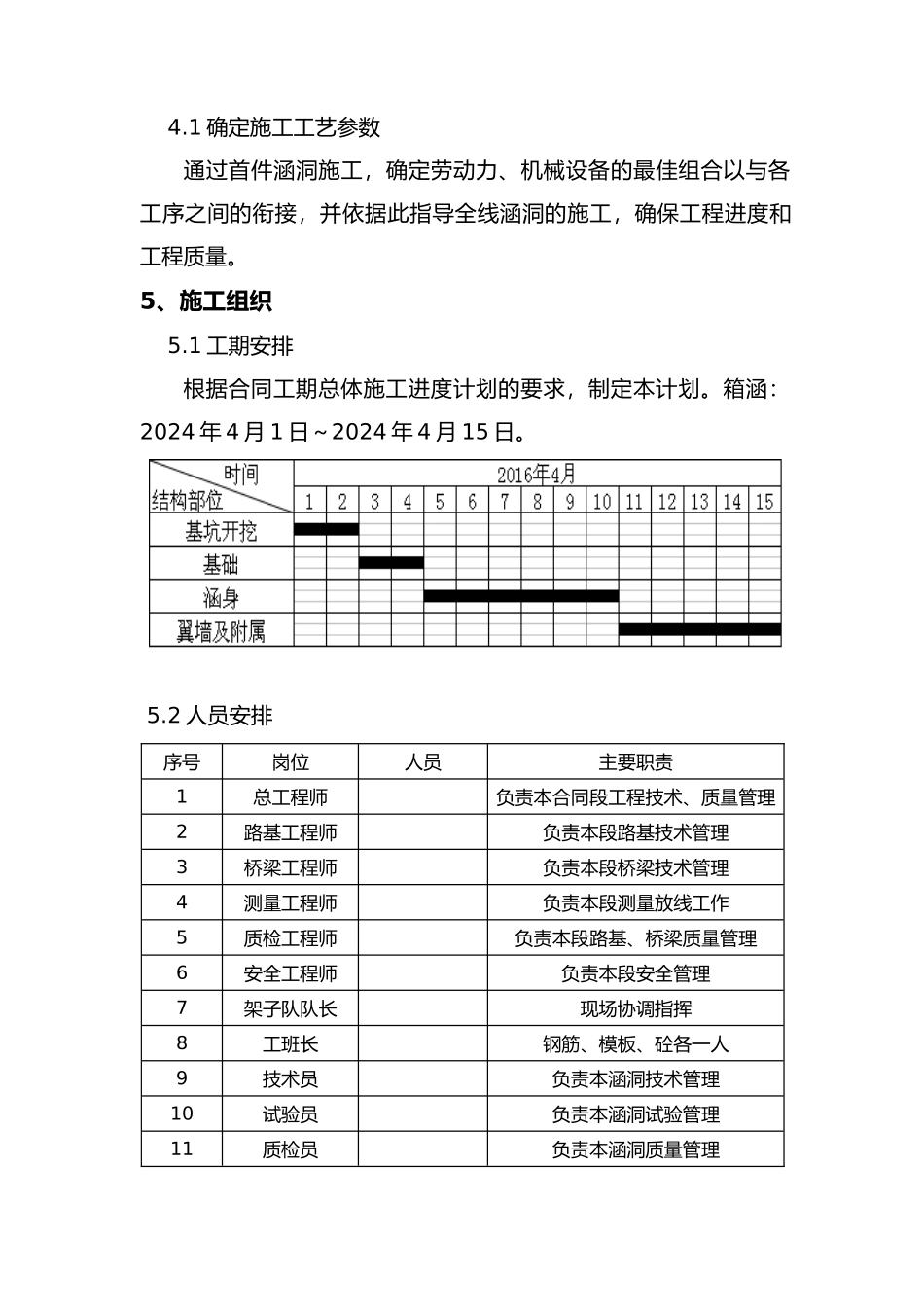

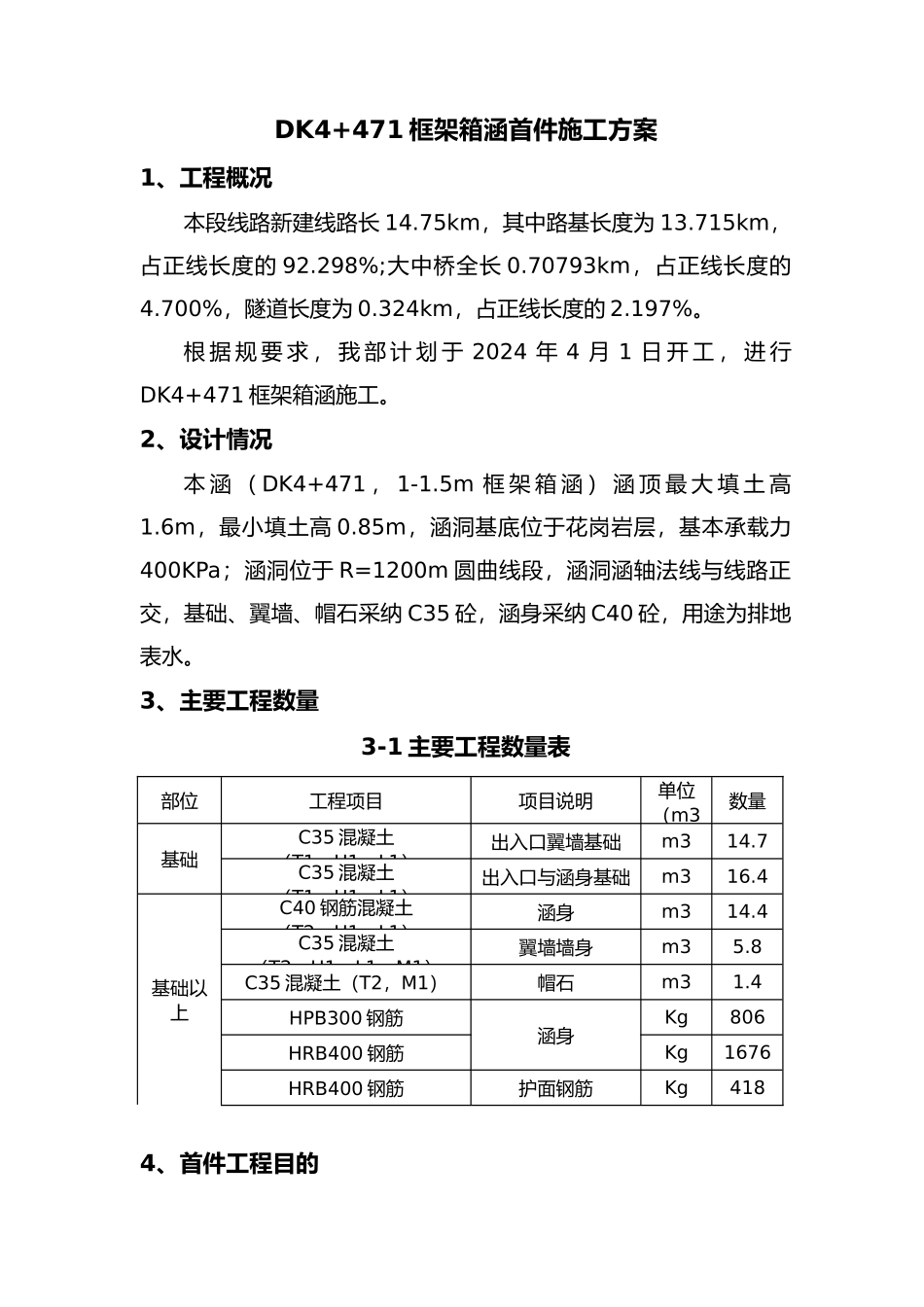

新建 XXXX 至 XXXX 铁路先期开工段站前工程施工总价承包（S1 标）（DK1+250～DK16+000）全长 14.75 公里桥涵工程施工作业指导书（DK4+4711-1.5 框架箱涵）二○一六年一月二十六日DK4+471 框架箱涵首件施工方案1、工程概况本段线路新建线路长 14.75km，其中路基长度为 13.715km，占正线长度的 92.298%;大中桥全长 0.70793km，占正线长度的4.700%，隧道长度为 0.324km，占正线长度的 2.197%。根 据 规 要 求 ， 我 部 计 划 于 2024 年 4 月 1 日 开 工 ， 进 行DK4+471 框架箱涵施工。2、设计情况本 涵 （ DK4+471 ， 1-1.5m 框 架 箱 涵 ） 涵 顶 最 大 填 土 高1.6m，最小填土高 0.85m，涵洞基底位于花岗岩层，基本承载力400KPa；涵洞位于 R=1200m 圆曲线段，涵洞涵轴法线与线路正交，基础、翼墙、帽石采纳 C35 砼，涵身采纳 C40 砼，用途为排地表水。3、主要工程数量3-1 主要工程数量表部位工程项目项目说明单位（m3数量基础C35 混凝土（T1，H1，L1）出入口翼墙基础m314.7C35 混凝土（T1，H1，L1）出入口与涵身基础m316.4基础以上C40 钢筋混凝土（T2，H1，L1）涵身m314.4C35 混凝土（T2，H1，L1，M1）翼墙墙身m35.8C35 混凝土（T2，M1）帽石m31.4HPB300 钢筋涵身Kg806HRB400 钢筋Kg1676HRB400 钢筋护面钢筋Kg4184、首件工程目的 4.1 确定施工工艺参数通过首件涵洞施工，确定劳动力、机械设备的最佳组合以与各工序之间的衔接，并依据此指导全线涵洞的施工，确保工程进度和工程质量。5、施工组织 5.1 工期安排根据合同工期总体施工进度计划的要求，制定本计划。箱涵：2024 年 4 月 1 日～2024 年 4 月 15 日。 5.2 人员安排序号岗位人员主要职责1总工程师负责本合同段工程技术、质量管理2路基工程师负责本段路基技术管理3桥梁工程师负责本段桥梁技术管理4测量工程师负责本段测量放线工作5质检工程师负责本段路基、桥梁质量管理6安全工程师负责本段安全管理7架子队队长现场协调指挥8工班长钢筋、模板、砼各一人9技术员负责本涵洞技术管理10试验员负责本涵洞试验管理11质检员负责本涵洞质量管理12材料员负责本涵洞材料供应13劳务人员12 人承担本涵洞劳务工作 5.3 机械安排序号机械名称规格型号完好状态数 量1拌合站120良好12砼运输车8m3良好43装载机ZL50C良好14起重机25T良好15挖掘机日立 200良好16发电机75KW良好27电焊机SS500良好68砼振捣棒良好39钢...
