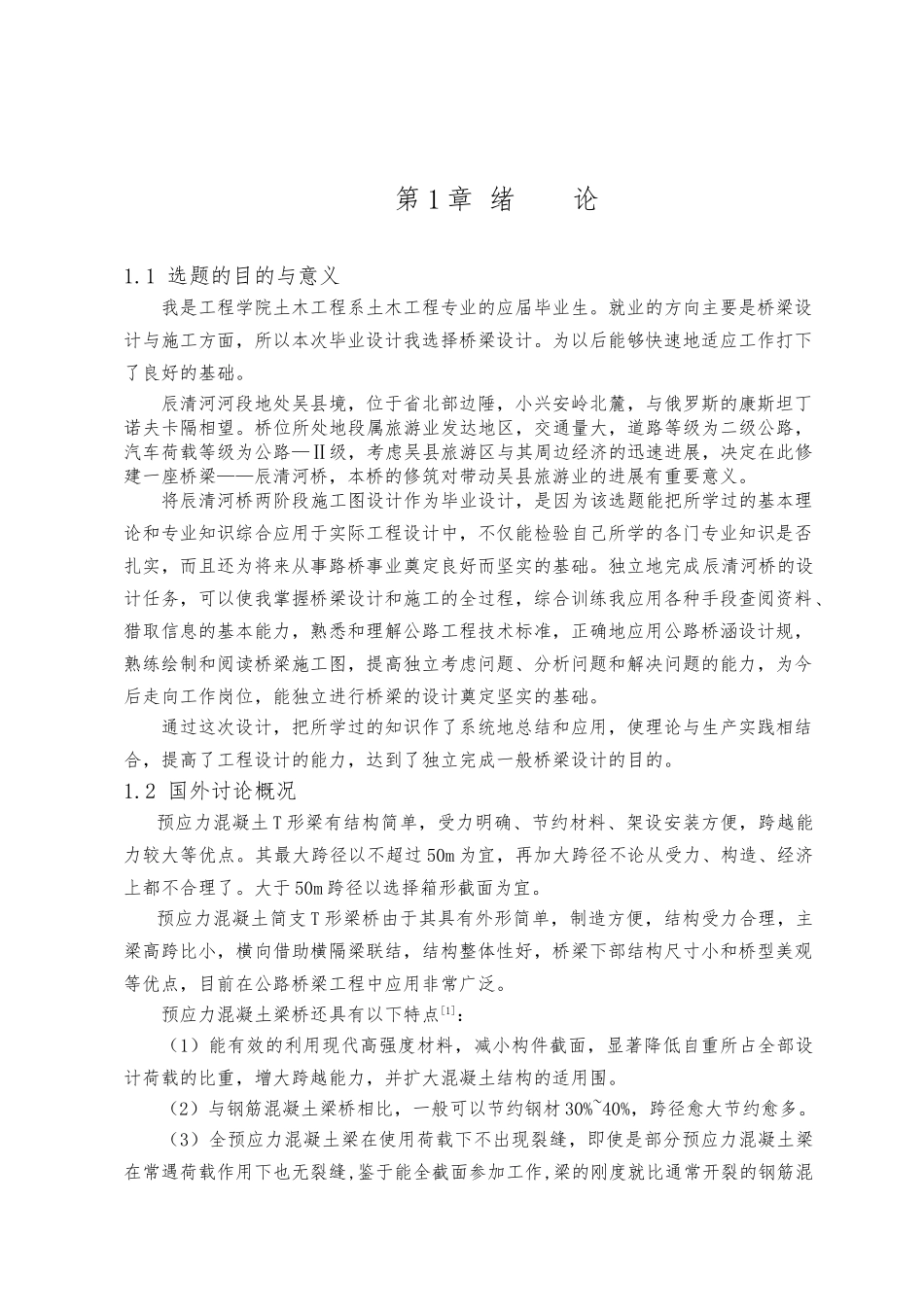

第 1 章 绪 论1.1 选题的目的与意义我是工程学院土木工程系土木工程专业的应届毕业生。就业的方向主要是桥梁设计与施工方面，所以本次毕业设计我选择桥梁设计。为以后能够快速地适应工作打下了良好的基础。辰清河河段地处吴县境，位于省北部边陲，小兴安岭北麓，与俄罗斯的康斯坦丁诺夫卡隔相望。桥位所处地段属旅游业发达地区，交通量大，道路等级为二级公路，汽车荷载等级为公路—Ⅱ级，考虑吴县旅游区与其周边经济的迅速进展，决定在此修建一座桥梁——辰清河桥，本桥的修筑对带动吴县旅游业的进展有重要意义。将辰清河桥两阶段施工图设计作为毕业设计，是因为该选题能把所学过的基本理论和专业知识综合应用于实际工程设计中，不仅能检验自己所学的各门专业知识是否扎实，而且还为将来从事路桥事业奠定良好而坚实的基础。独立地完成辰清河桥的设计任务，可以使我掌握桥梁设计和施工的全过程，综合训练我应用各种手段查阅资料、猎取信息的基本能力，熟悉和理解公路工程技术标准，正确地应用公路桥涵设计规，熟练绘制和阅读桥梁施工图，提高独立考虑问题、分析问题和解决问题的能力，为今后走向工作岗位，能独立进行桥梁的设计奠定坚实的基础。通过这次设计，把所学过的知识作了系统地总结和应用，使理论与生产实践相结合，提高了工程设计的能力，达到了独立完成一般桥梁设计的目的。1.2 国外讨论概况预应力混凝土 T 形梁有结构简单，受力明确、节约材料、架设安装方便，跨越能力较大等优点。其最大跨径以不超过 50m 为宜，再加大跨径不论从受力、构造、经济上都不合理了。大于 50m 跨径以选择箱形截面为宜。预应力混凝土简支 T 形梁桥由于其具有外形简单，制造方便，结构受力合理，主梁高跨比小，横向借助横隔梁联结，结构整体性好，桥梁下部结构尺寸小和桥型美观等优点，目前在公路桥梁工程中应用非常广泛。预应力混凝土梁桥还具有以下特点[1]：（1）能有效的利用现代高强度材料，减小构件截面，显著降低自重所占全部设计荷载的比重，增大跨越能力，并扩大混凝土结构的适用围。（2）与钢筋混凝土梁桥相比，一般可以节约钢材 30%~40%，跨径愈大节约愈多。（3）全预应力混凝土梁在使用荷载下不出现裂缝，即使是部分预应力混凝土梁在常遇荷载作用下也无裂缝,鉴于能全截面参加工作,梁的刚度就比通常开裂的钢筋混凝土梁要大。因此,预应力混凝土梁可显著减小建筑高度,使大跨径桥梁做得轻柔美观。由于能消除裂缝,这就扩大了对多种桥型的...
