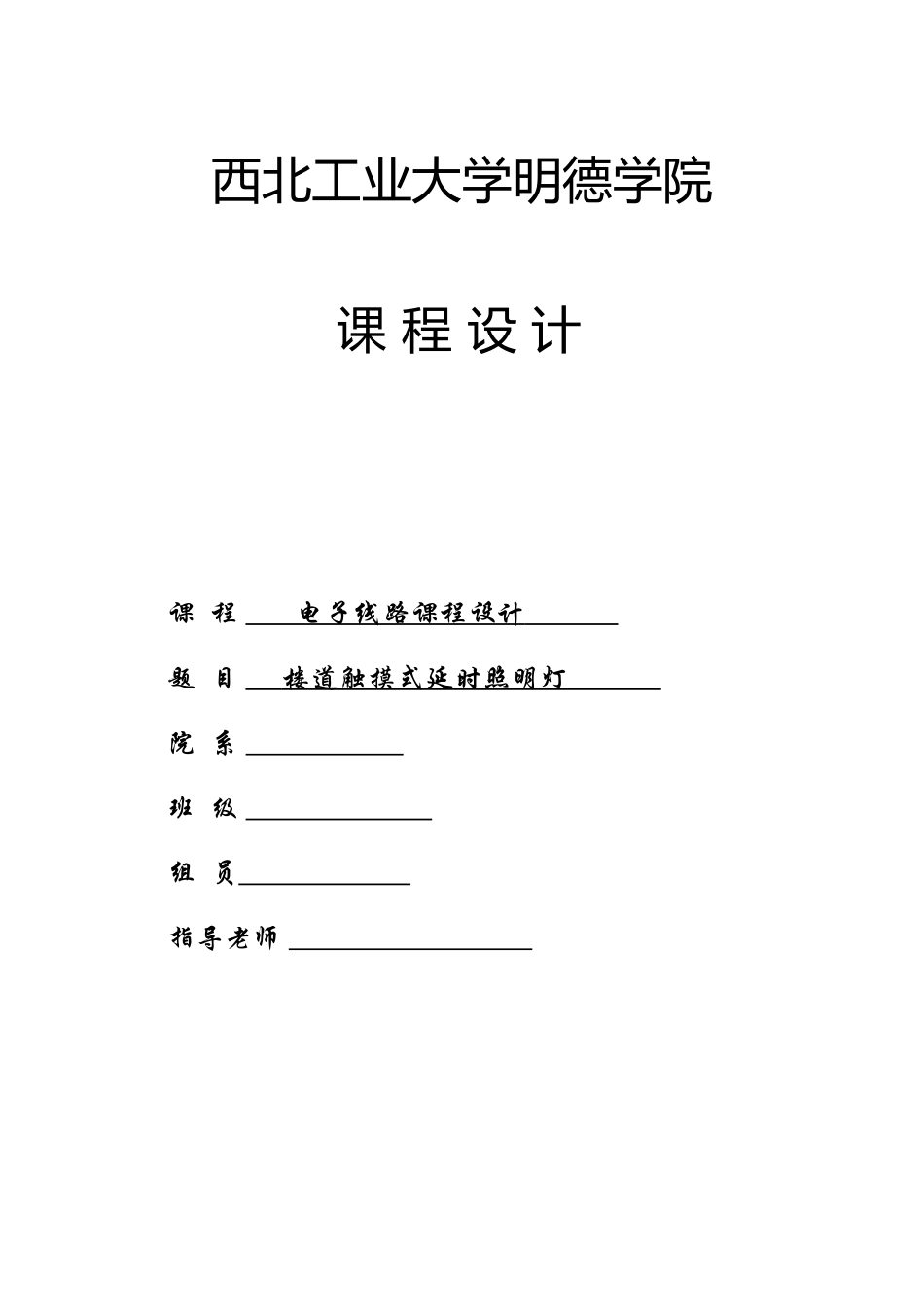

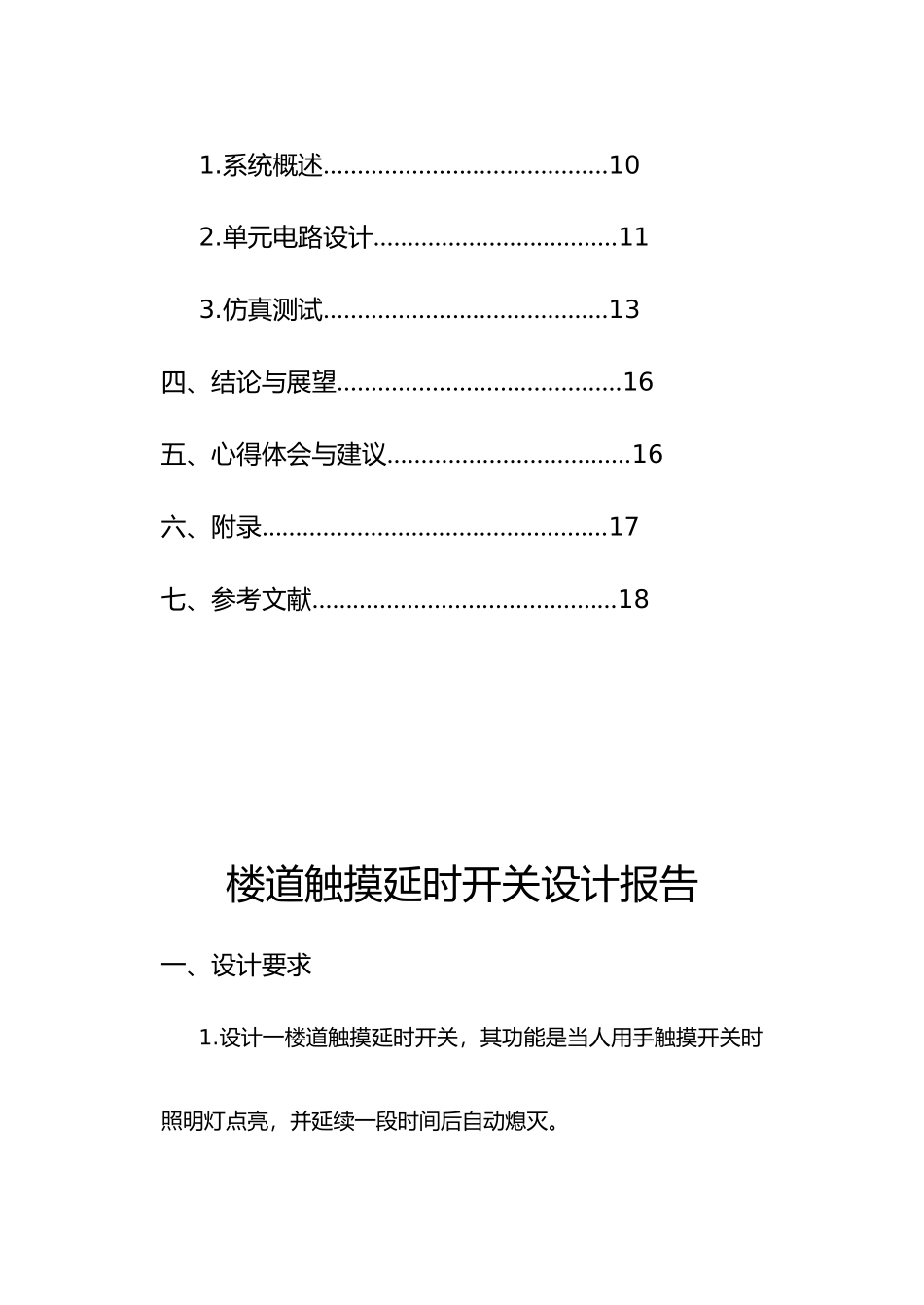

西北工业大学明德学院课 程 设 计课 程 电子线路课程设计 题 目 楼道触摸式延时照明灯 院 系 班 级 组 员 指导老师 2024 年 3 月 12 日目录一、设计要求………………………………………2二、设计目的………………………………………21.熟悉晶闸管的开关作用…………………………22.掌握桥式整流电路原理…………………………63.掌握三极管的开关作用……………………84.掌握稳压管的作用…………………………9 三、设计的具体实现………………………………101.系统概述……………………………………102.单元电路设计………………………………113.仿真测试……………………………………13四、结论与展望……………………………………16五、心得体会与建议………………………………16六、附录……………………………………………17七、参考文献………………………………………18楼道触摸延时开关设计报告一、设计要求1.设计一楼道触摸延时开关，其功能是当人用手触摸开关时照明灯点亮，并延续一段时间后自动熄灭。2.开关的延时时间约 1 分钟左右。二、设计目的1.熟悉晶闸管的开关作用(1).晶闸管的开关作用晶闸管是一种开关组件，广泛的应用在各种电路，以与电子设备中。典型的小电流控制大电流的组件，通过一个电流很小的脉冲触发，当晶闸管处于导通状态时它的电阻变得很小相当于一跟导线。(2).晶闸管的结构和工作原理晶闸管是四层三端器件，它有 J1、J2、J3三个 PN 结,可以把它中间的 NP 分成两部分，构成一个 PNP 型三极管和一个 NPN型三极管的复合管。如图图 2-1.1 所示：图 2-1.1 等效图图 2-1.2 器件符号当晶闸管承受正向阳极电压时，为使晶闸管导通，必须使承受反向电压的 PN 结 J2失去阻挡作用。每个晶体管的集电极电流同时就是另一个晶体管的基极电流。因此是两个互相复合的晶体管电路，当有足够的门极电流 Ig 流入时，就会形成强烈的正反馈，造成两晶体管饱和导通。设 PNP 管和 NPN 管的集电极电流分别为 IC1和 IC2，发射极电 流 相 应 为 Ia 和 Ik ， 电 流 放 大 系 数 相 应 为 α1=IC1/Ia 和α2=IC2/Ik，设流过 J2结的反相漏电流为 ICO，晶闸管的阳极电流等 于 两 管 的 集 电 极 电 流 和 漏 电 流 的 总 和 ：(1)若门极电流为 Ig，则晶闸管阴极电流为：得出晶闸管阳极电流为：(2)硅 PNP 管和硅 NPN 管相应的电流放大系数 α1和 α2随...
