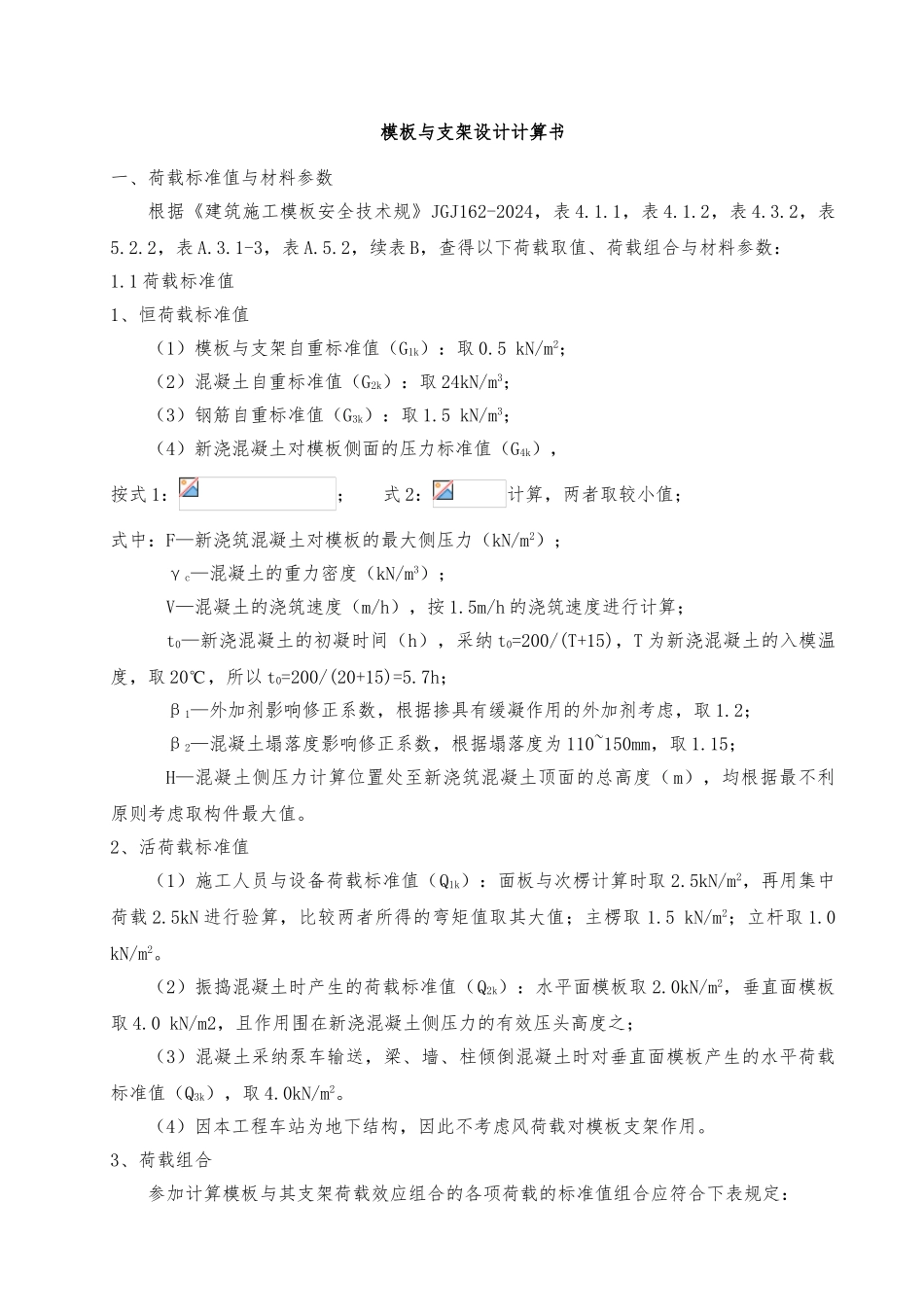

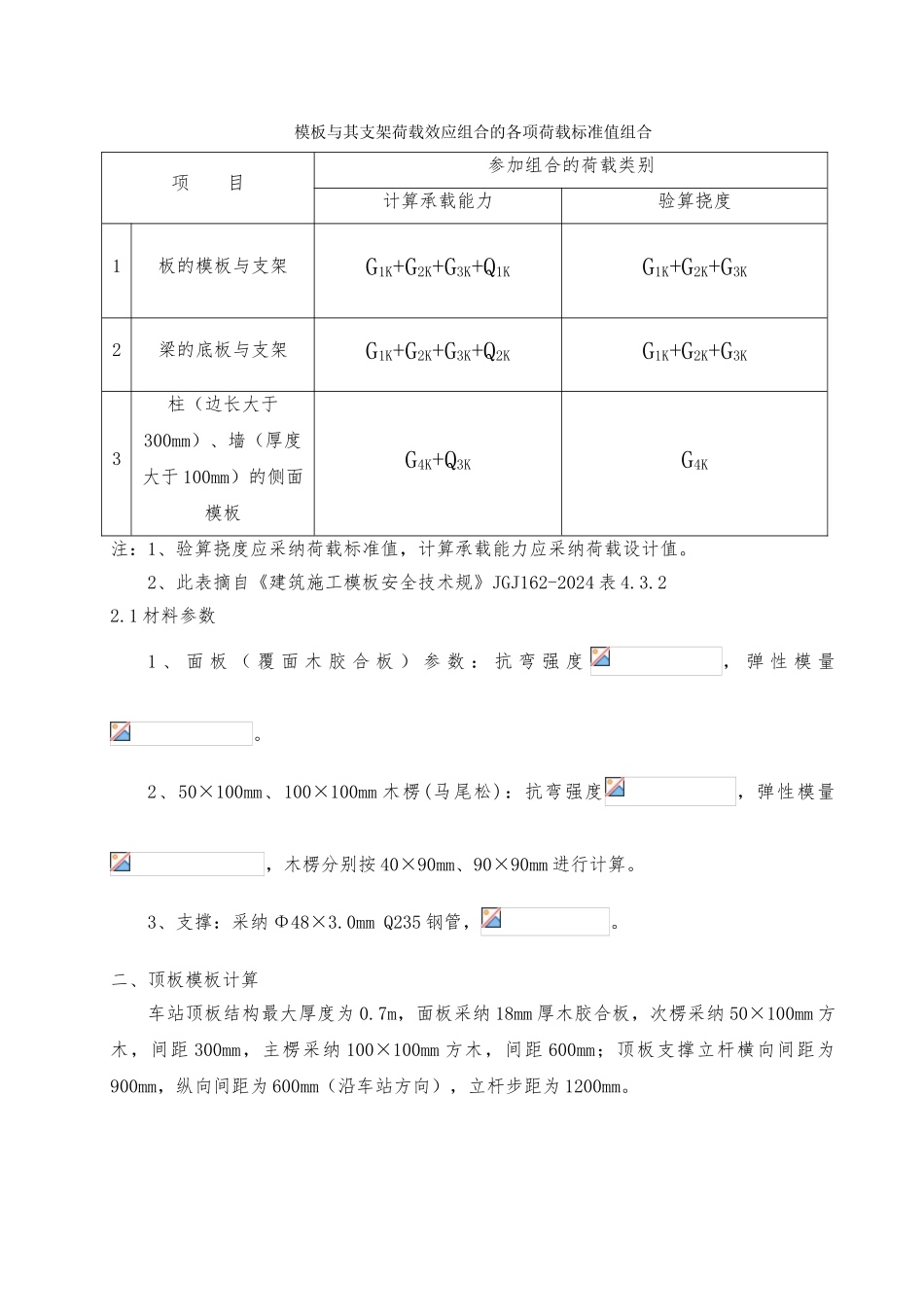

模板与支架设计计算书一、荷载标准值与材料参数根据《建筑施工模板安全技术规》JGJ162-2024,表 4.1.1,表 4.1.2,表 4.3.2,表5.2.2,表 A.3.1-3,表 A.5.2,续表 B,查得以下荷载取值、荷载组合与材料参数:1.1 荷载标准值1、恒荷载标准值(1)模板与支架自重标准值(G1k):取 0.5 kN/m2;(2)混凝土自重标准值(G2k):取 24kN/m3;(3)钢筋自重标准值(G3k):取 1.5 kN/m3;(4)新浇混凝土对模板侧面的压力标准值(G4k),按式 1:; 式 2:计算,两者取较小值;式中:F—新浇筑混凝土对模板的最大侧压力(kN/m2);γc—混凝土的重力密度(kN/m3);V—混凝土的浇筑速度(m/h),按 1.5m/h 的浇筑速度进行计算;t0—新浇混凝土的初凝时间(h),采纳 t0=200/(T+15),T 为新浇混凝土的入模温度,取 20℃,所以 t0=200/(20+15)=5.7h;β1—外加剂影响修正系数,根据掺具有缓凝作用的外加剂考虑,取 1.2;β2—混凝土塌落度影响修正系数,根据塌落度为 110~150mm,取 1.15;H—混凝土侧压力计算位置处至新浇筑混凝土顶面的总高度(m),均根据最不利原则考虑取构件最大值。2、活荷载标准值(1)施工人员与设备荷载标准值(Q1k):面板与次楞计算时取 2.5kN/m2,再用集中荷载 2.5kN 进行验算,比较两者所得的弯矩值取其大值;主楞取 1.5 kN/m2;立杆取 1.0 kN/m2。(2)振捣混凝土时产生的荷载标准值(Q2k):水平面模板取 2.0kN/m2,垂直面模板取 4.0 kN/m2,且作用围在新浇混凝土侧压力的有效压头高度之;(3)混凝土采纳泵车输送,梁、墙、柱倾倒混凝土时对垂直面模板产生的水平荷载标准值(Q3k),取 4.0kN/m2。(4)因本工程车站为地下结构,因此不考虑风荷载对模板支架作用。3、荷载组合参加计算模板与其支架荷载效应组合的各项荷载的标准值组合应符合下表规定:模板与其支架荷载效应组合的各项荷载标准值组合项 目参加组合的荷载类别计算承载能力验算挠度1板的模板与支架G1K+G2K+G3K+Q1KG1K+G2K+G3K2梁的底板与支架G1K+G2K+G3K+Q2KG1K+G2K+G3K3柱(边长大于300mm)、墙(厚度大于 100mm)的侧面模板G4K+Q3KG4K注:1、验算挠度应采纳荷载标准值,计算承载能力应采纳荷载设计值。 2、此表摘自《建筑施工模板安全技术规》JGJ162-2024 表 4.3.22.1 材料参数1 、 面 板 ( 覆 面 木 胶 合 板 ) 参 数 : 抗 弯 强 度, 弹 性 模 量。2、50×100mm、100×100mm 木楞(马尾...
