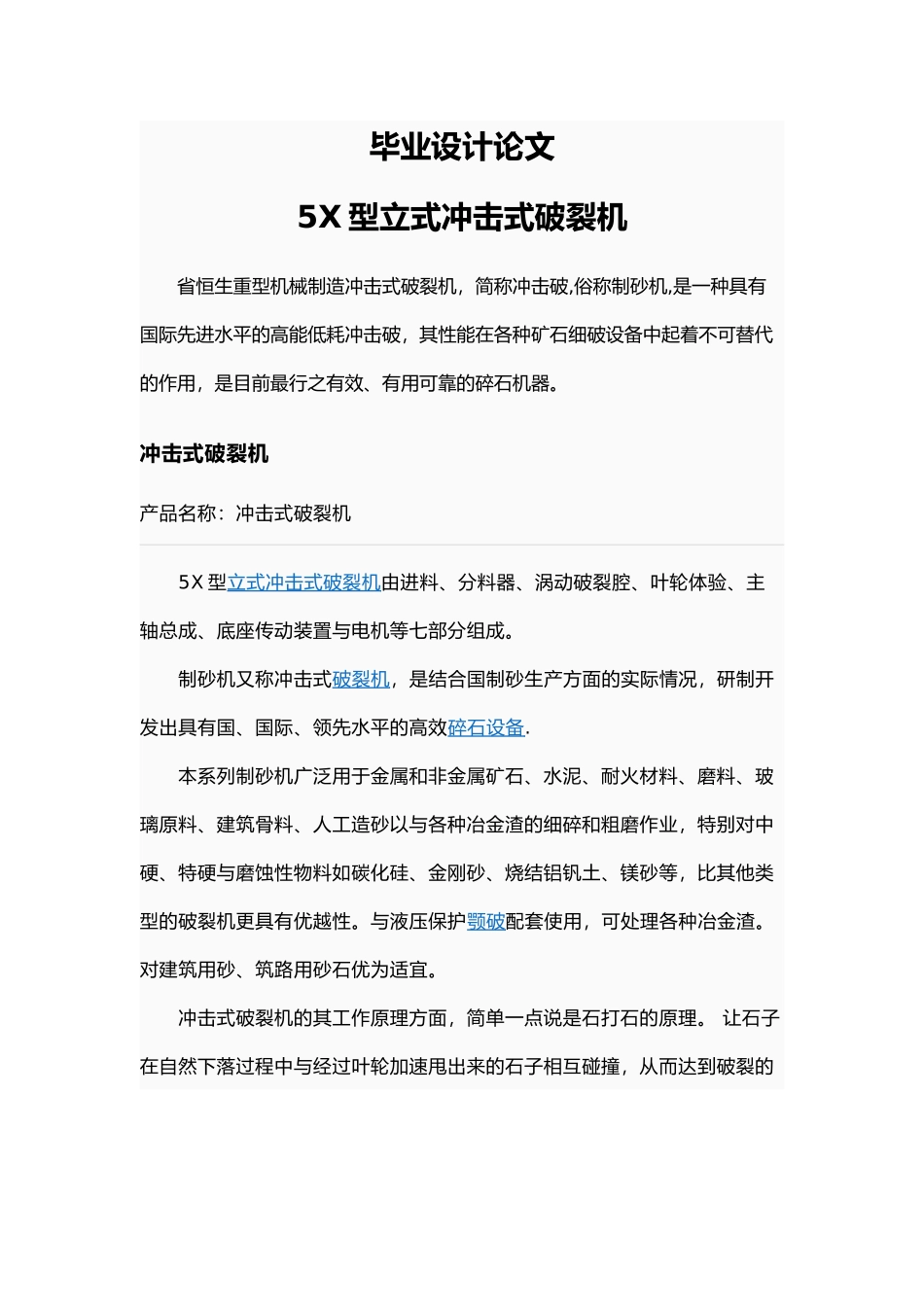

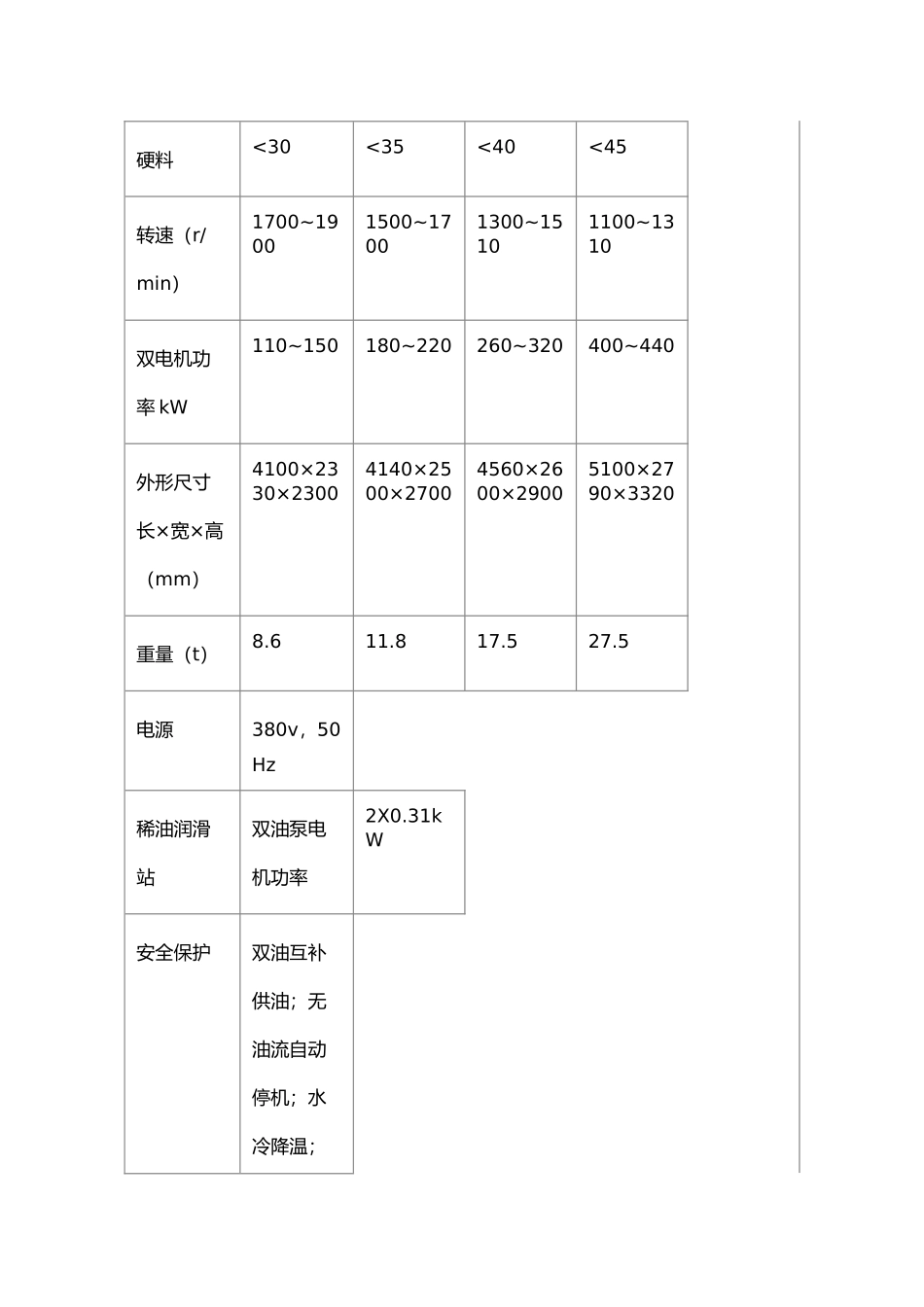

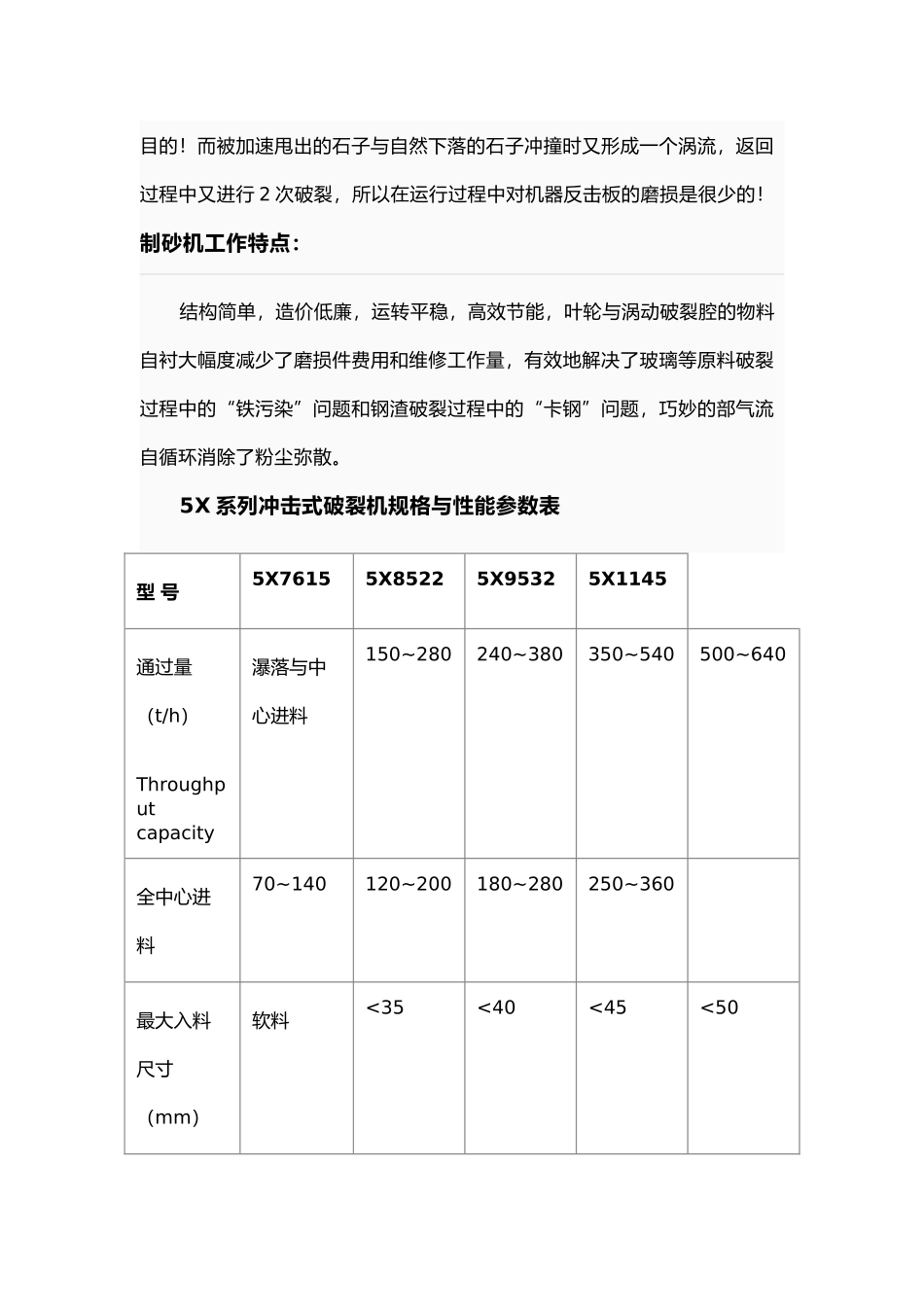

毕业设计论文5X 型立式冲击式破裂机省恒生重型机械制造冲击式破裂机，简称冲击破,俗称制砂机,是一种具有国际先进水平的高能低耗冲击破，其性能在各种矿石细破设备中起着不可替代的作用，是目前最行之有效、有用可靠的碎石机器。冲击式破裂机产品名称：冲击式破裂机 5X 型立式冲击式破裂机 由进料、分料器、涡动破裂腔、叶轮体验、主轴总成、底座传动装置与电机等七部分组成。 制砂机又称冲击式破裂机 ，是结合国制砂生产方面的实际情况，研制开发出具有国、国际、领先水平的高效碎石设备 . 本系列制砂机广泛用于金属和非金属矿石、水泥、耐火材料、磨料、玻璃原料、建筑骨料、人工造砂以与各种冶金渣的细碎和粗磨作业，特别对中硬、特硬与磨蚀性物料如碳化硅、金刚砂、烧结铝钒土、镁砂等，比其他类型的破裂机更具有优越性。与液压保护颚破 配套使用，可处理各种冶金渣。对建筑用砂、筑路用砂石优为适宜。 冲击式破裂机的其工作原理方面，简单一点说是石打石的原理。 让石子在自然下落过程中与经过叶轮加速甩出来的石子相互碰撞，从而达到破裂的目的！而被加速甩出的石子与自然下落的石子冲撞时又形成一个涡流，返回过程中又进行 2 次破裂，所以在运行过程中对机器反击板的磨损是很少的！ 制砂机工作特点：结构简单，造价低廉，运转平稳，高效节能，叶轮与涡动破裂腔的物料自衬大幅度减少了磨损件费用和维修工作量，有效地解决了玻璃等原料破裂过程中的“铁污染”问题和钢渣破裂过程中的“卡钢”问题，巧妙的部气流自循环消除了粉尘弥散。 5X 系列冲击式破裂机规格与性能参数表型 号 5X76155X85225X95325X1145通过量（t/h） Throughput capacity瀑落与中心进料 150~280240~380350~540500~640全中心进料 70~140120~200180~280250~360最大入料尺寸（mm） 软料 <35<40<45<50硬料 <30<35<40<45转速（r/min） 1700~19001500~17001300~15101100~1310双电机功率 kW110~150180~220260~320400~440外形尺寸 长×宽×高（mm） 4100×2330×23004140×2500×27004560×2600×29005100×2790×3320重量（t） 8.611.817.527.5电源 380v，50Hz稀油润滑站 双油泵电机功率 2X0.31kW安全保护 双油互补供油；无油流自动停机；水冷降温；冬季电机加热启动 油箱加热功率 2kW外形尺寸 长×宽×高(mm) 820X520X1270冲击破裂 机是生产建筑用砂的专用设备，特别适用于制作磨料，耐火材料，水泥、石英砂、钢砂、炉碴粉、铜矿石、铁矿...
