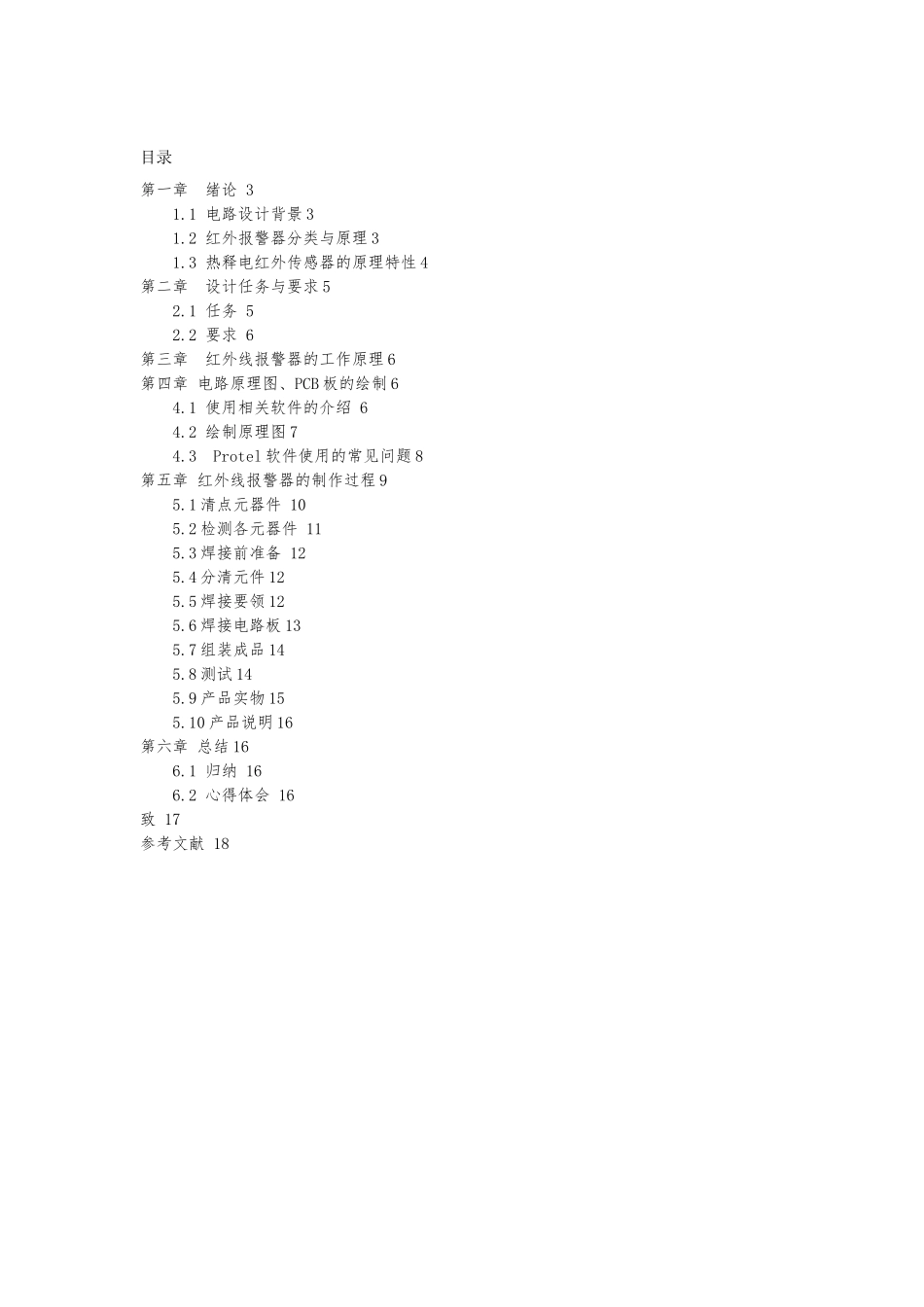

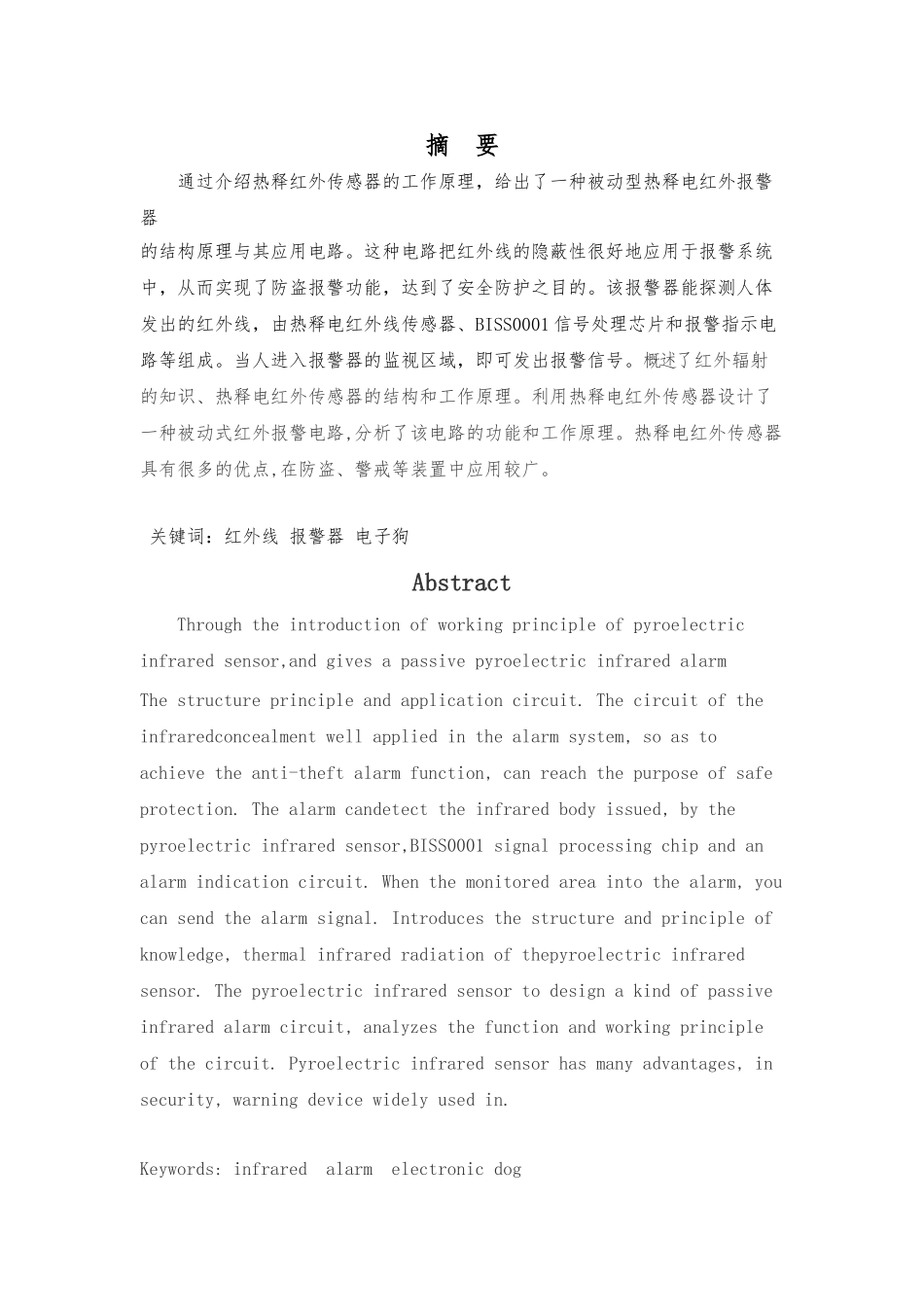

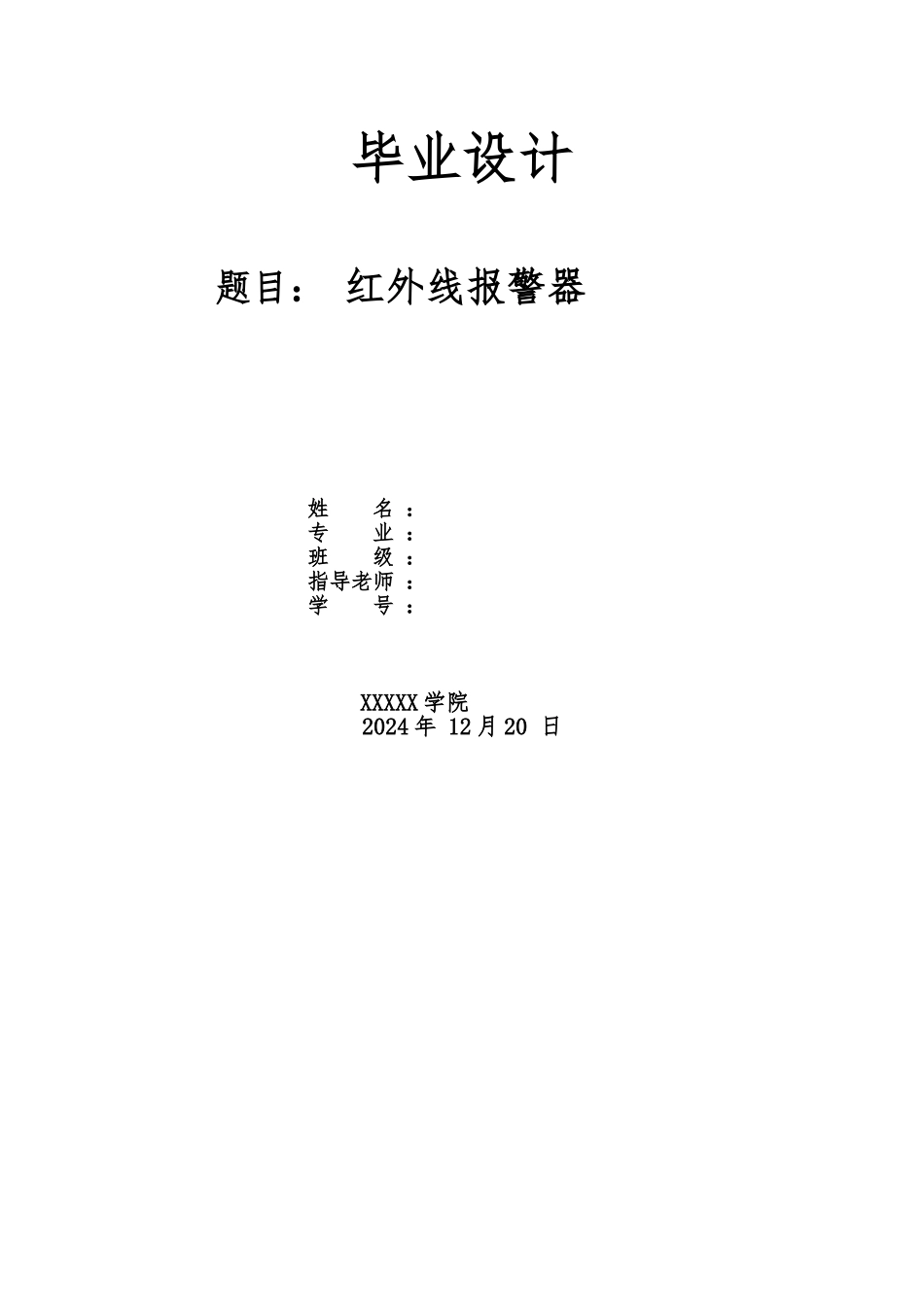

毕业设计题目： 红外线报警器姓 名 ： 专 业 ： 班 级 ： 指导老师 ： 学 号 ： XXXXX 学院2024 年 12 月 20 日目录第一章 绪论 31.1 电路设计背景 31.2 红外报警器分类与原理 31.3 热释电红外传感器的原理特性 4第二章 设计任务与要求 52.1 任务 52.2 要求 6第三章 红外线报警器的工作原理 6第四章 电路原理图、PCB 板的绘制 64.1 使用相关软件的介绍 64.2 绘制原理图 74.3 Protel 软件使用的常见问题 8第五章 红外线报警器的制作过程 95.1 清点元器件 105.2 检测各元器件 115.3 焊接前准备 125.4 分清元件 125.5 焊接要领 125.6 焊接电路板 135.7 组装成品 145.8 测试 145.9 产品实物 155.10 产品说明 16第六章 总结 166.1 归纳 166.2 心得体会 16致 17参考文献 18摘 要 通过介绍热释红外传感器的工作原理，给出了一种被动型热释电红外报警器的结构原理与其应用电路。这种电路把红外线的隐蔽性很好地应用于报警系统中，从而实现了防盗报警功能，达到了安全防护之目的。该报警器能探测人体发出的红外线，由热释电红外线传感器、BISS0001 信号处理芯片和报警指示电路等组成。当人进入报警器的监视区域，即可发出报警信号。概述了红外辐射的知识、热释电红外传感器的结构和工作原理。利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。热释电红外传感器具有很多的优点,在防盗、警戒等装置中应用较广。 关键词：红外线 报警器 电子狗Abstract Through the introduction of working principle of pyroelectric infrared sensor,and gives a passive pyroelectric infrared alarmThe structure principle and application circuit. The circuit of the infraredconcealment well applied in the alarm system, so as to achieve the anti-theft alarm function, can reach the purpose of safe protection. The alarm candetect the infrared body issued, by the pyroelectric infrared sensor,BISS0001 signal processing chip and an alarm indication circuit. When the monitored area into the alarm, you can send the alarm signal. Introduces the structure and principle of knowledge, thermal infrared radiation of ...
