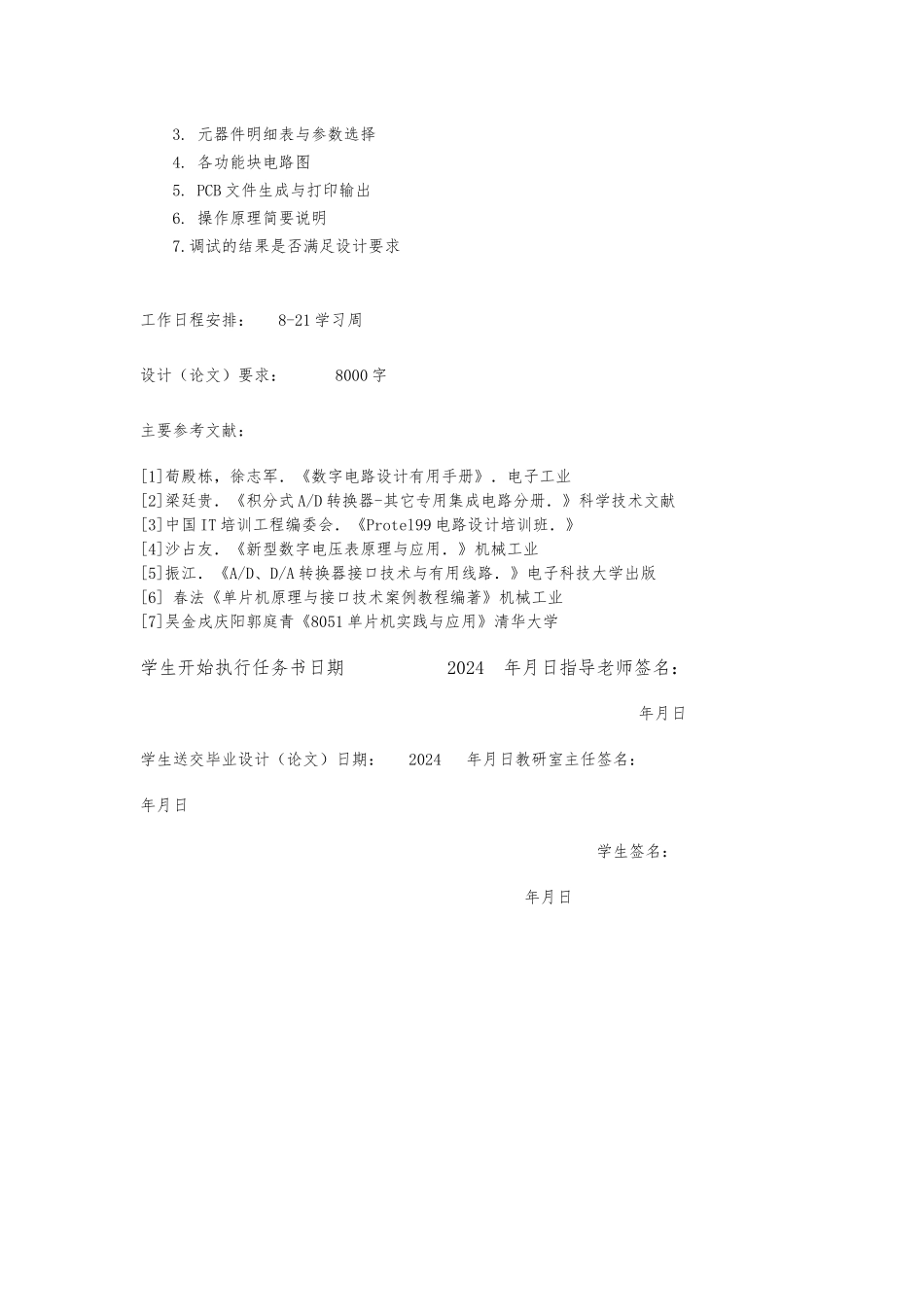

毕业设计数字式电压表设计_第1页
1/25

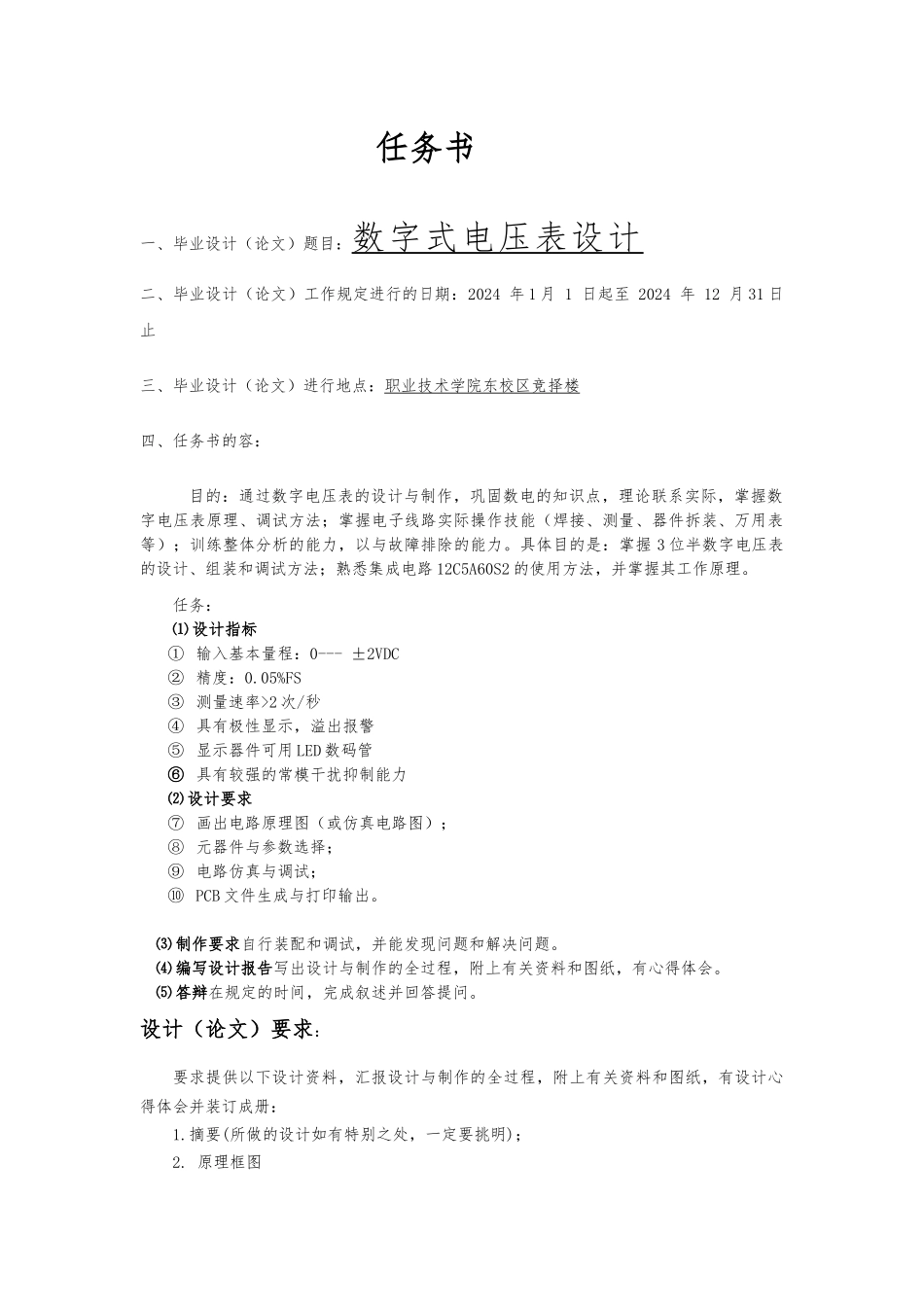

毕业设计数字式电压表设计_第2页
2/25

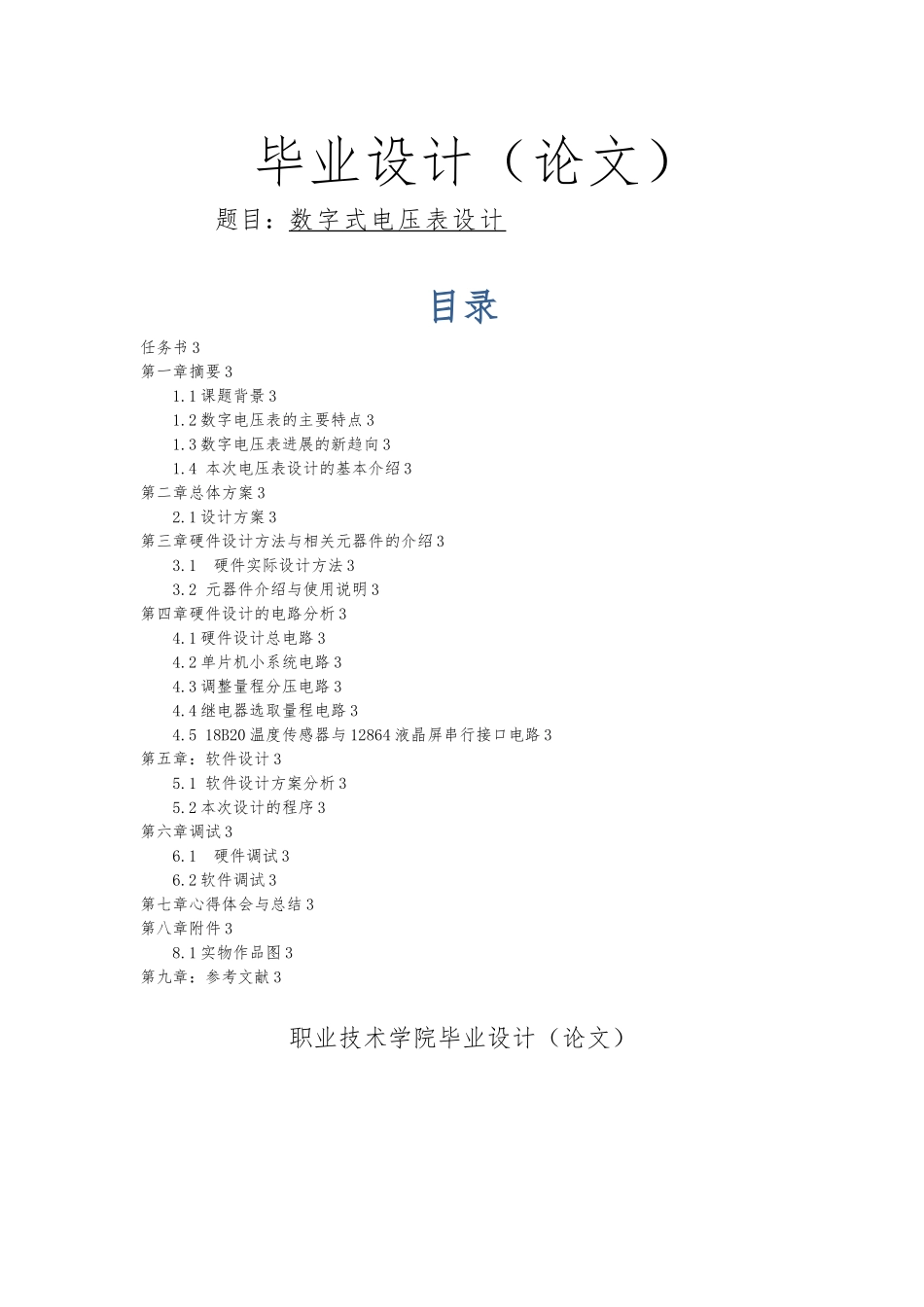

毕业设计数字式电压表设计_第3页
3/25
毕业设计(论文)题目:数字式电压表设计目录任务书 3第一章摘要 31.1 课题背景 31.2 数字电压表的主要特点 31.3 数字电压表进展的新趋向 31.4 本次电压表设计的基本介绍 3第二章总体方案 32.1 设计方案 3第三章硬件设计方法与相关元器件的介绍 33.1 硬件实际设计方法 33.2 元器件介绍与使用说明 3第四章硬件设计的电路分析 34.1 硬件设计总电路 34.2 单片机小系统电路 34.3 调整量程分压电路 34.4 继电器选取量程电路 34.5 18B20 温度传感器与 12864 液晶屏串行接口电路 3第五章:软件设计 35.1 软件设计方案分析 35.2 本次设计的程序 3第六章调试 36.1 硬件调试 36.2 软件调试 3第七章心得体会与总结 3第八章附件 38.1 实物作品图 3第九章:参考文献 3职业技术学院毕业设计(论文)任务书一、毕业设计(论文)题目:数字式电压表设计二、毕业设计(论文)工作规定进行的日期:2024 年 1 月 1 日起至 2024 年 12 月 31 日止三、毕业设计(论文)进行地点:职业技术学院东校区竞择楼四、任务书的容:目的:通过数字电压表的设计与制作,巩固数电的知识点,理论联系实际,掌握数字电压表原理、调试方法;掌握电子线路实际操作技能(焊接、测量、器件拆装、万用表等);训练整体分析的能力,以与故障排除的能力。具体目的是:掌握 3 位半数字电压表的设计、组装和调试方法;熟悉集成电路 12C5A60S2 的使用方法,并掌握其工作原理。任务:⑴ 设计指标① 输入基本量程:0--- ±2VDC② 精度:0.05%FS③ 测量速率>2 次/秒④ 具有极性显示,溢出报警⑤ 显示器件可用 LED 数码管⑥ 具有较强的常模干扰抑制能力⑵ 设计要求⑦ 画出电路原理图(或仿真电路图);⑧ 元器件与参数选择;⑨ 电路仿真与调试;⑩ PCB 文件生成与打印输出。⑶ 制作要求自行装配和调试,并能发现问题和解决问题。⑷ 编写设计报告写出设计与制作的全过程,附上有关资料和图纸,有心得体会。⑸ 答辩在规定的时间,完成叙述并回答提问。设计(论文)要求:要求提供以下设计资料,汇报设计与制作的全过程,附上有关资料和图纸,有设计心得体会并装订成册:1.摘要(所做的设计如有特别之处,一定要挑明);2. 原理框图3. 元器件明细表与参数选择4. 各功能块电路图5. PCB 文件生成与打印输出6. 操作原理简要说明7.调试的结果是否满足设计要求工作日程安排: 8-21 学习周设计(论文)要求: 8000...
