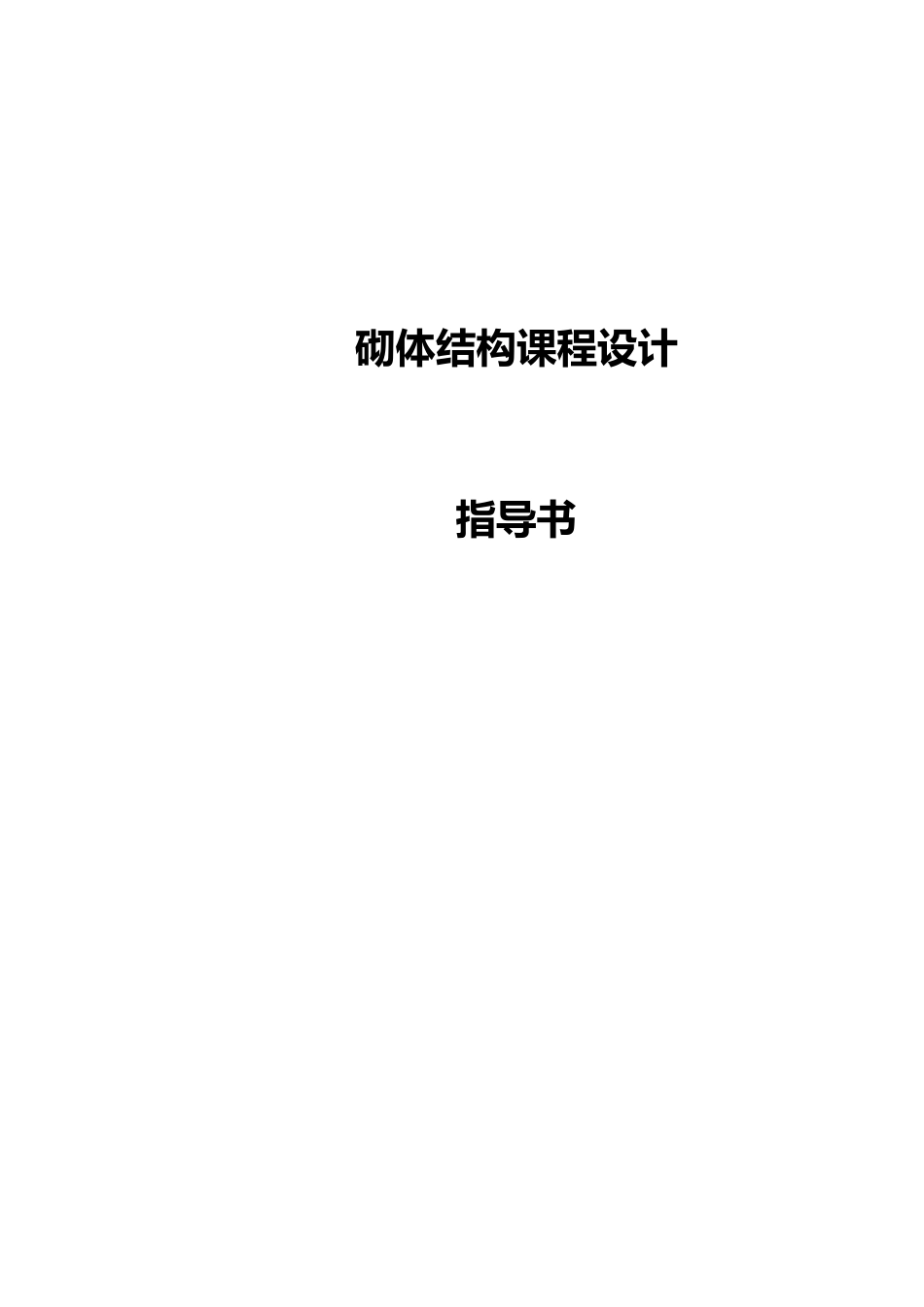

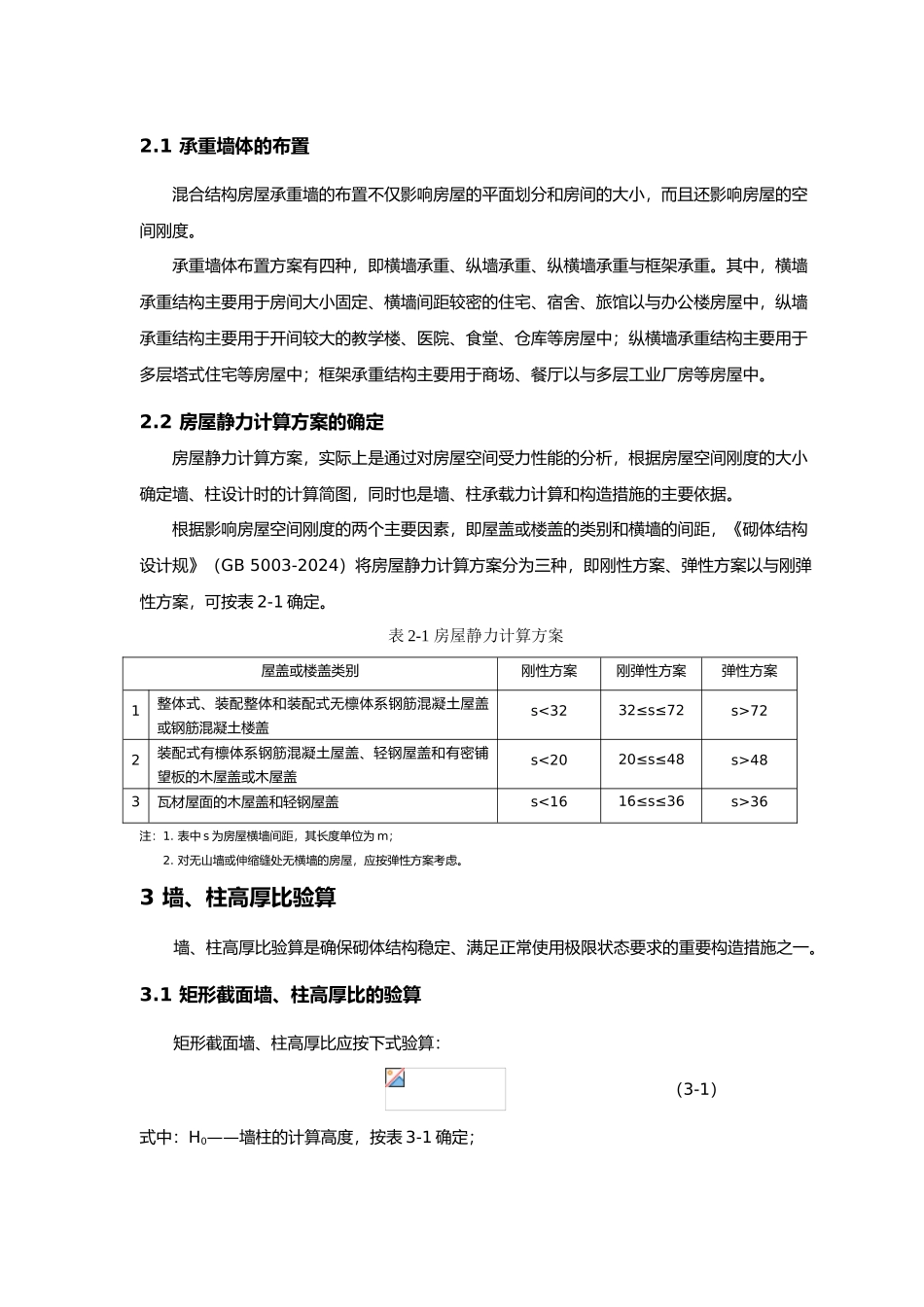

砌体结构课程设计指导书土木教研室2024.9民用房屋墙体与条形基础设计1 本课程设计的基本要求（1）根据房屋的使用性质和各种承重方案的特点，选择合理的承重方案，进行墙体布置，同时根据材料的供应情况，选择砌体的类型。（2）根据屋（楼）盖类别和横墙间距确定房屋的静力计算方案，然后纵、横墙进行高厚比验算。对于带壁柱或带构造柱的墙，除了验算整片墙的高厚比外，还应验算壁柱间墙或构造柱间墙的局部高厚比。（3）选择有代表性或受力较不利的开间墙、柱作为计算单元，确定墙、柱计算简图，选择最不利截面，计算控制截面力，然后验算墙、柱受压承载力。（4）房屋中设有屋（楼）面梁时，尚应验算梁端下砌体的局部受压承载力；梁端下因构造要求或为了提高砌体局部受压承载力设置垫块或垫梁时，尚应验算垫块或垫梁下砌体的局部受压承载力。（5）为了满足正常使用极限状态的要求，墙体尚应满足相应的构造要求。（6）根据工程地质勘察报告确定基础埋置深度、地基承载力，然后按地基承载力要求计算基础底面尺寸，最后按刚性角要求确定基础高度，绘制基础施工图。2 承重墙体的布置和房屋静力计算方案的确定2.1 承重墙体的布置混合结构房屋承重墙的布置不仅影响房屋的平面划分和房间的大小，而且还影响房屋的空间刚度。承重墙体布置方案有四种，即横墙承重、纵墙承重、纵横墙承重与框架承重。其中，横墙承重结构主要用于房间大小固定、横墙间距较密的住宅、宿舍、旅馆以与办公楼房屋中，纵墙承重结构主要用于开间较大的教学楼、医院、食堂、仓库等房屋中；纵横墙承重结构主要用于多层塔式住宅等房屋中；框架承重结构主要用于商场、餐厅以与多层工业厂房等房屋中。2.2 房屋静力计算方案的确定房屋静力计算方案，实际上是通过对房屋空间受力性能的分析，根据房屋空间刚度的大小确定墙、柱设计时的计算简图，同时也是墙、柱承载力计算和构造措施的主要依据。根据影响房屋空间刚度的两个主要因素，即屋盖或楼盖的类别和横墙的间距，《砌体结构设计规》（GB 5003-2024）将房屋静力计算方案分为三种，即刚性方案、弹性方案以与刚弹性方案，可按表 2-1 确定。表 2-1 房屋静力计算方案屋盖或楼盖类别刚性方案刚弹性方案弹性方案1整体式、装配整体和装配式无檩体系钢筋混凝土屋盖或钢筋混凝土楼盖s<3232≤s≤72s>722装配式有檩体系钢筋混凝土屋盖、轻钢屋盖和有密铺望板的木屋盖或木屋盖s<2020≤s≤48s>483瓦材屋面的木屋盖和轻钢屋盖s<1616≤s≤36s>36...
