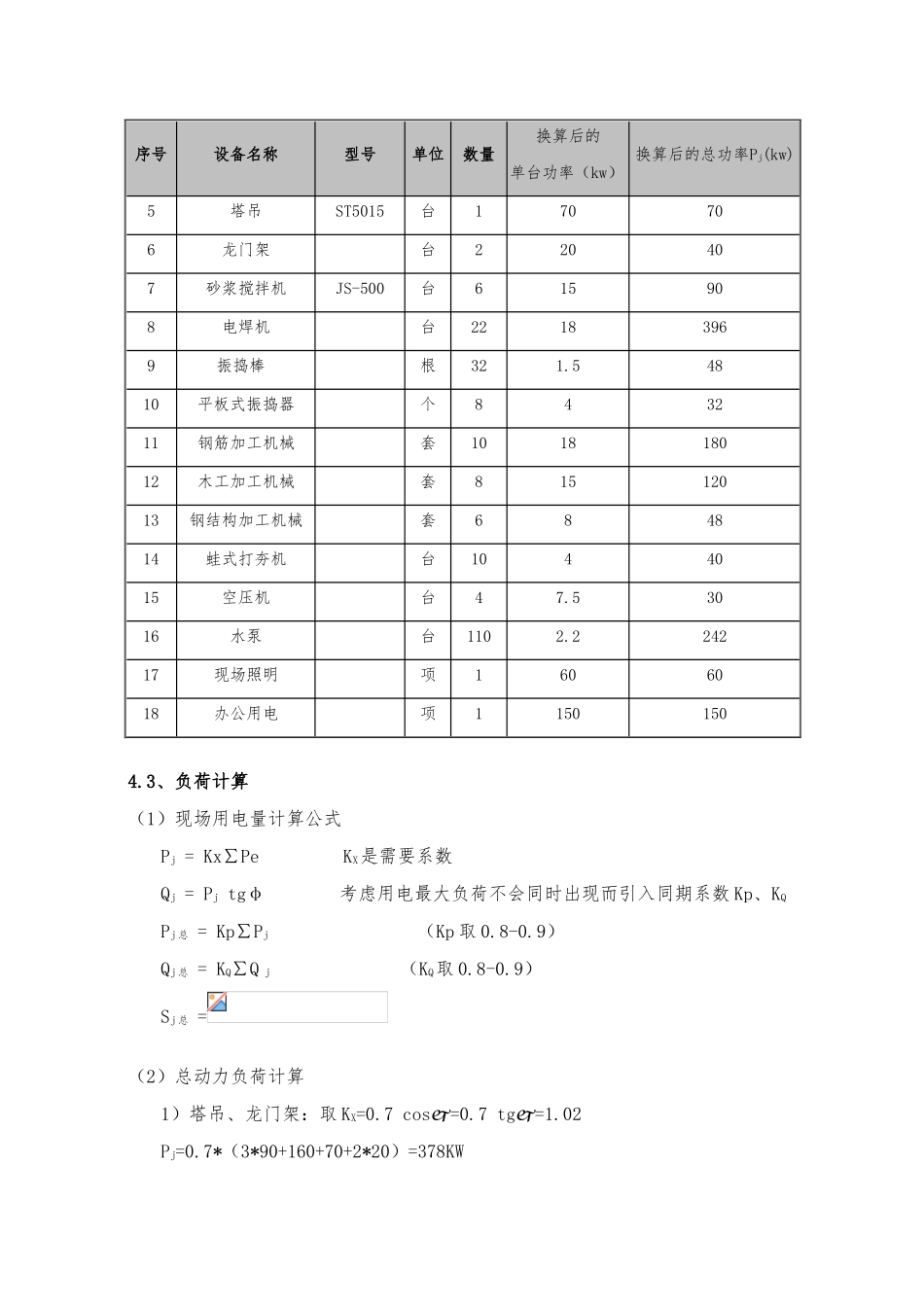

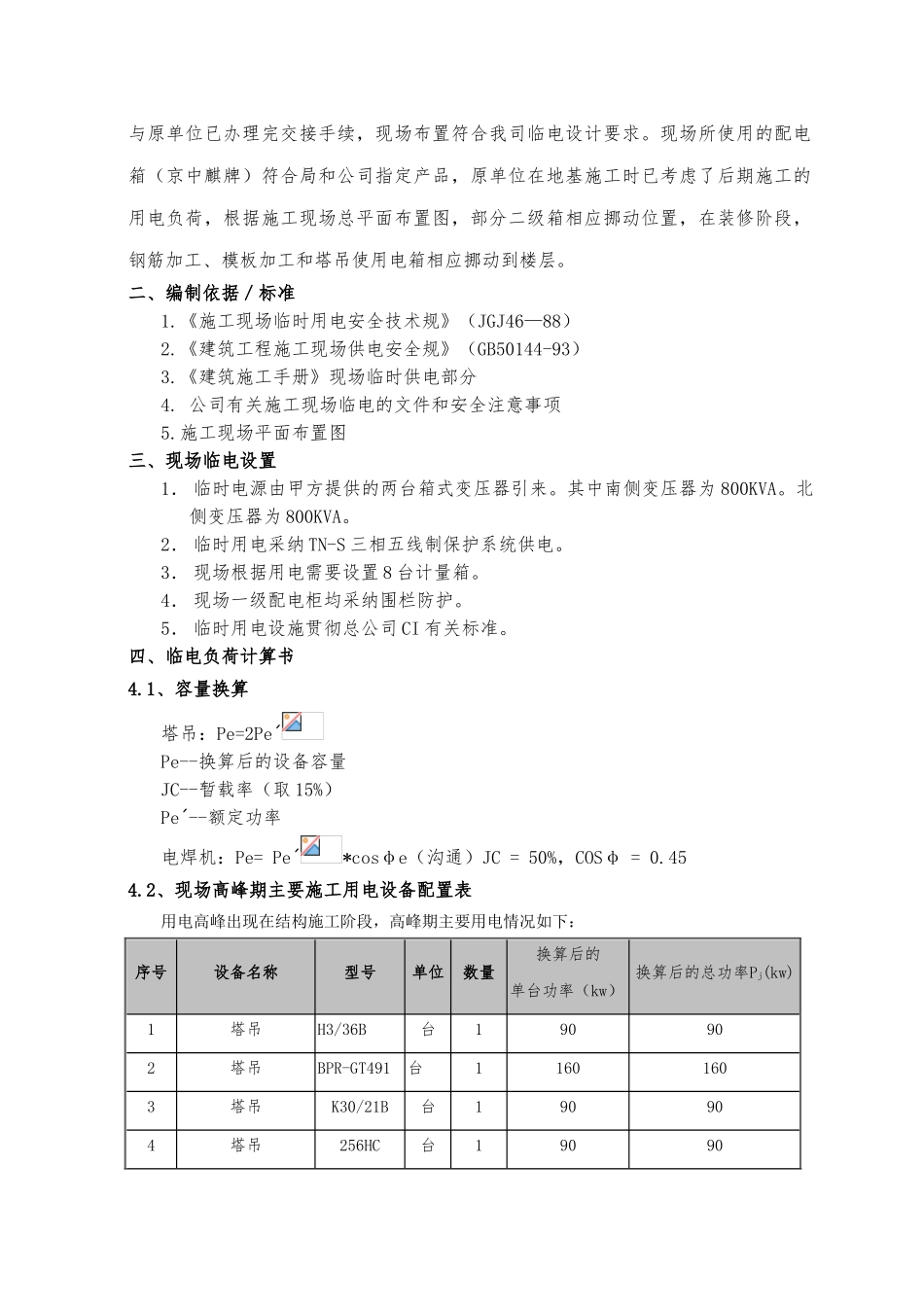

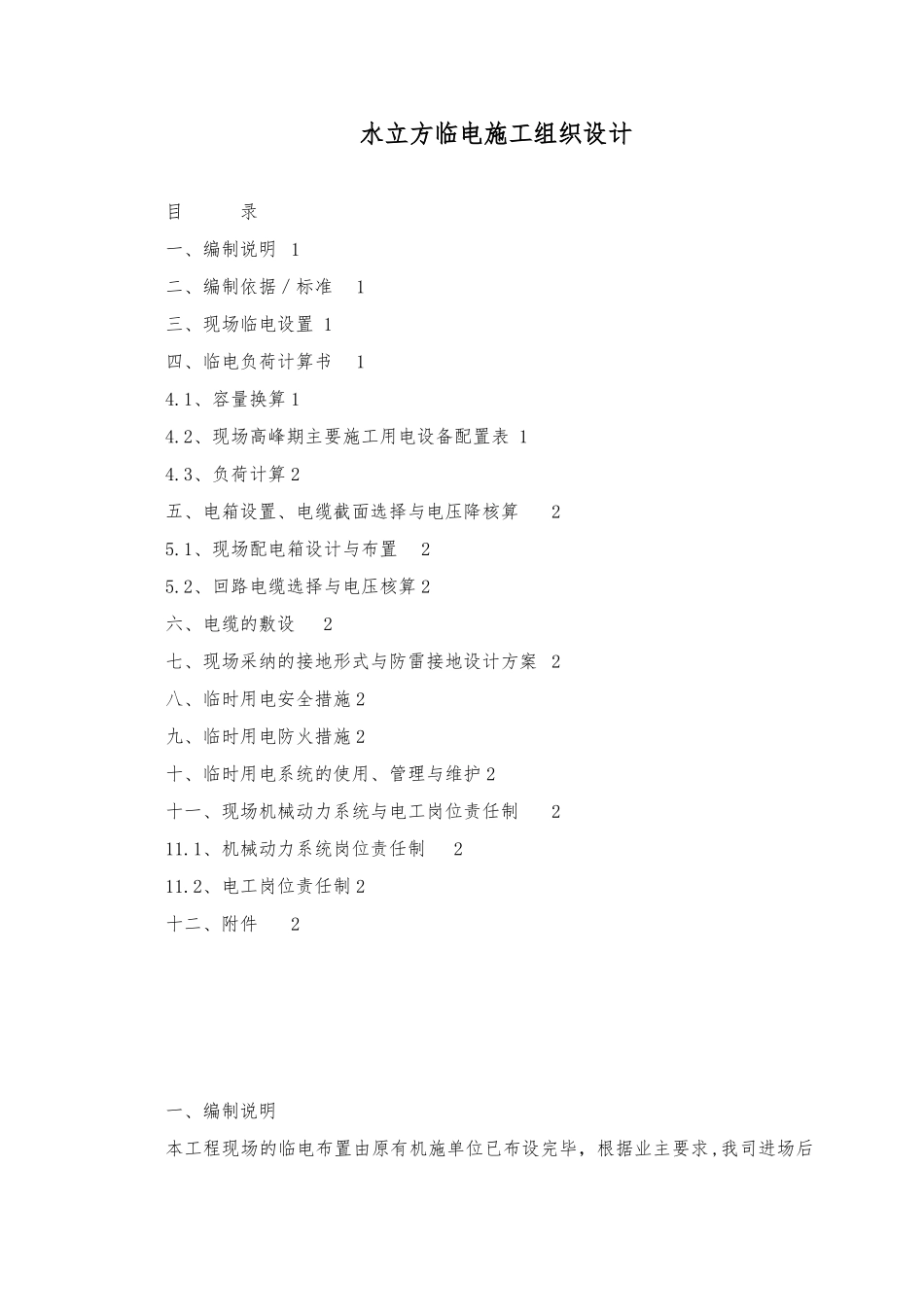

水立方临电施工组织设计目 录一、编制说明 1二、编制依据／标准1三、现场临电设置 1四、临电负荷计算书14.1、容量换算 14.2、现场高峰期主要施工用电设备配置表 14.3、负荷计算 2五、电箱设置、电缆截面选择与电压降核算25.1、现场配电箱设计与布置25.2、回路电缆选择与电压核算 2六、电缆的敷设2七、现场采纳的接地形式与防雷接地设计方案 2八、临时用电安全措施 2九、临时用电防火措施 2十、临时用电系统的使用、管理与维护 2十一、现场机械动力系统与电工岗位责任制211.1、机械动力系统岗位责任制211.2、电工岗位责任制 2十二、附件2一、编制说明本工程现场的临电布置由原有机施单位已布设完毕，根据业主要求,我司进场后与原单位已办理完交接手续，现场布置符合我司临电设计要求。现场所使用的配电箱（京中麒牌）符合局和公司指定产品，原单位在地基施工时已考虑了后期施工的用电负荷，根据施工现场总平面布置图，部分二级箱相应挪动位置，在装修阶段，钢筋加工、模板加工和塔吊使用电箱相应挪动到楼层。 二、编制依据／标准1.《施工现场临时用电安全技术规》（JGJ46—88）2.《建筑工程施工现场供电安全规》（GB50144-93）3.《建筑施工手册》现场临时供电部分4. 公司有关施工现场临电的文件和安全注意事项5.施工现场平面布置图三、现场临电设置1． 临时电源由甲方提供的两台箱式变压器引来。其中南侧变压器为 800KVA。北侧变压器为 800KVA。2． 临时用电采纳 TN-S 三相五线制保护系统供电。3． 现场根据用电需要设置 8 台计量箱。4． 现场一级配电柜均采纳围栏防护。5． 临时用电设施贯彻总公司 CI 有关标准。四、临电负荷计算书4.1、容量换算塔吊：Pe=2Pe´Pe--换算后的设备容量JC--暂载率（取 15%）Pe --´额定功率电焊机：Pe= Pe´*cosφe（沟通）JC = 50%，COSφ = 0.454.2、现场高峰期主要施工用电设备配置表用电高峰出现在结构施工阶段，高峰期主要用电情况如下：序号设备名称型号单位数量换算后的单台功率（kw）换算后的总功率Pj(kw)1塔吊H3/36B台190902塔吊BPR-GT491台11601603塔吊K30/21B台190904塔吊256HC台19090序号设备名称型号单位数量换算后的单台功率（kw）换算后的总功率Pj(kw)5塔吊ST5015台170706龙门架台220407砂浆搅拌机JS-500台615908电焊机台22183969振捣棒根321.54810平板式振捣器个843211钢筋加工机械套101818012木工加工机械套81512013钢结构加工机械套684814蛙式打夯机台1044015空...
