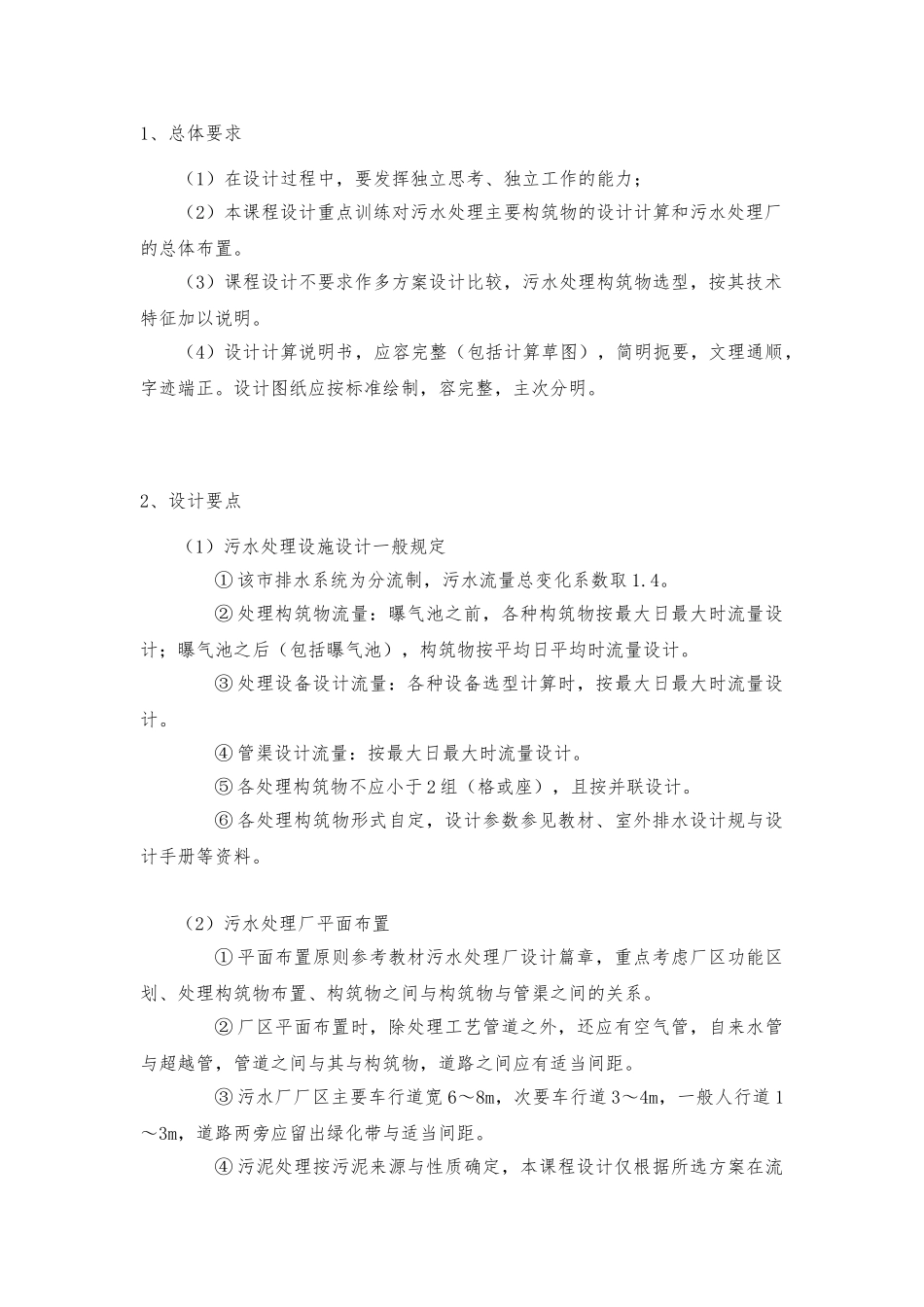

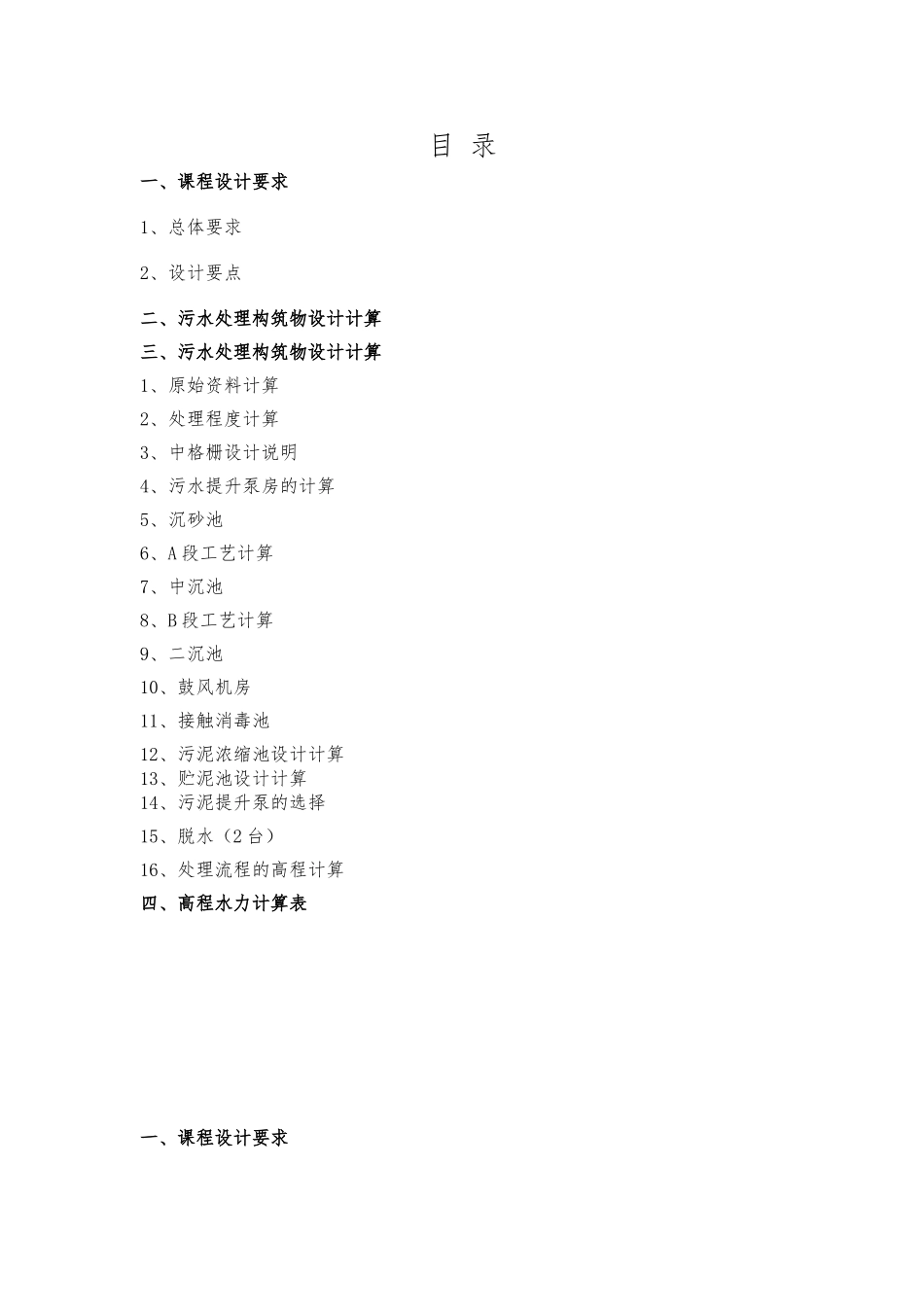

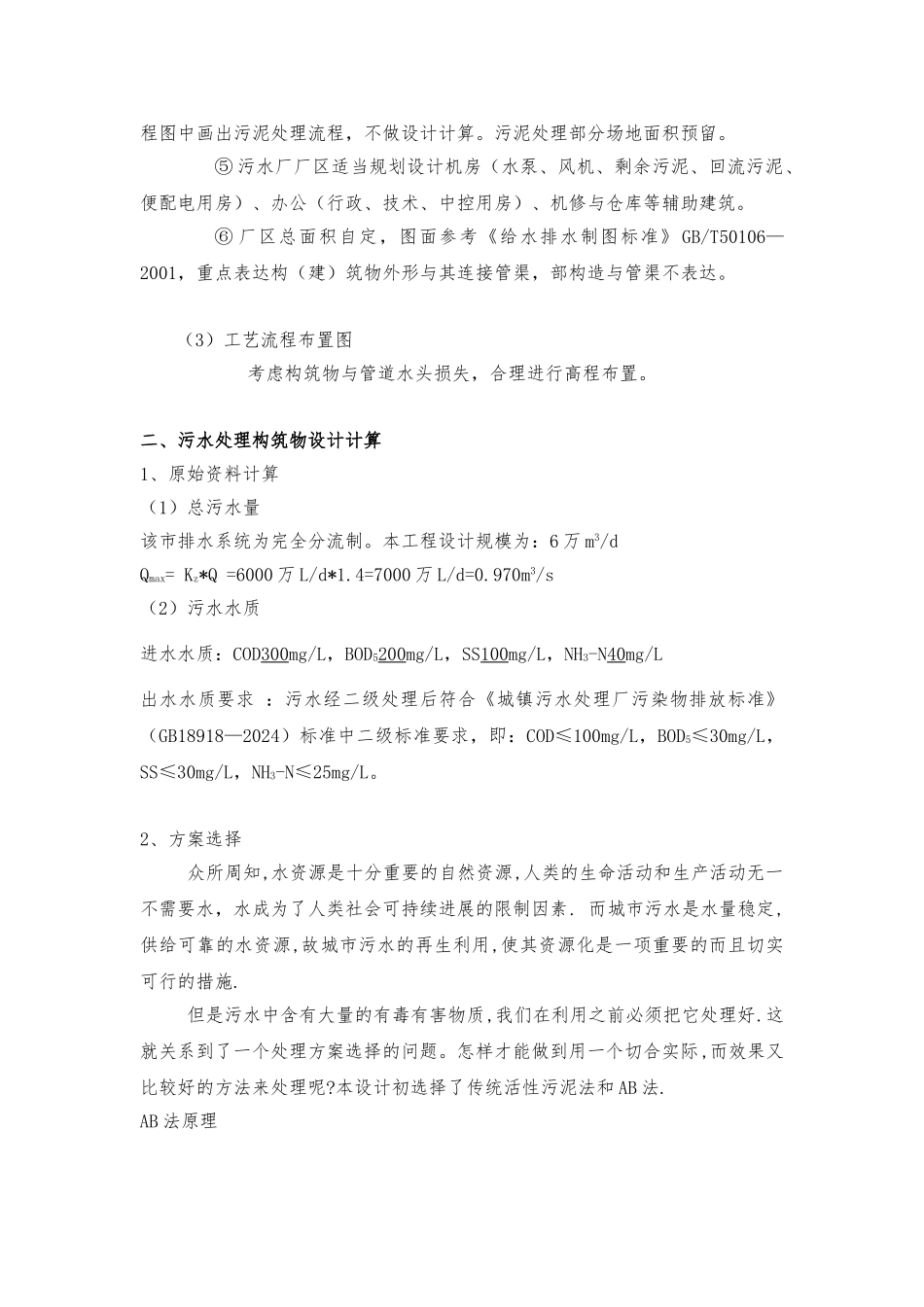

目 录一、课程设计要求1、总体要求2、设计要点二、污水处理构筑物设计计算三、污水处理构筑物设计计算1、原始资料计算2、处理程度计算3、中格栅设计说明4、污水提升泵房的计算5、沉砂池 6、A 段工艺计算7、中沉池8、B 段工艺计算9、二沉池10、鼓风机房11、接触消毒池12、污泥浓缩池设计计算13、贮泥池设计计算14、污泥提升泵的选择15、脱水（2 台）16、处理流程的高程计算四、高程水力计算表一、课程设计要求1、总体要求（1）在设计过程中，要发挥独立思考、独立工作的能力；（2）本课程设计重点训练对污水处理主要构筑物的设计计算和污水处理厂的总体布置。（3）课程设计不要求作多方案设计比较，污水处理构筑物选型，按其技术特征加以说明。（4）设计计算说明书，应容完整（包括计算草图），简明扼要，文理通顺，字迹端正。设计图纸应按标准绘制，容完整，主次分明。2、设计要点（1）污水处理设施设计一般规定① 该市排水系统为分流制，污水流量总变化系数取 1.4。② 处理构筑物流量：曝气池之前，各种构筑物按最大日最大时流量设计；曝气池之后（包括曝气池），构筑物按平均日平均时流量设计。③ 处理设备设计流量：各种设备选型计算时，按最大日最大时流量设计。 ④ 管渠设计流量：按最大日最大时流量设计。⑤ 各处理构筑物不应小于 2 组（格或座），且按并联设计。⑥ 各处理构筑物形式自定，设计参数参见教材、室外排水设计规与设计手册等资料。（2）污水处理厂平面布置① 平面布置原则参考教材污水处理厂设计篇章，重点考虑厂区功能区划、处理构筑物布置、构筑物之间与构筑物与管渠之间的关系。② 厂区平面布置时，除处理工艺管道之外，还应有空气管，自来水管与超越管，管道之间与其与构筑物，道路之间应有适当间距。③ 污水厂厂区主要车行道宽 6～8m，次要车行道 3～4m，一般人行道 1～3m，道路两旁应留出绿化带与适当间距。④ 污泥处理按污泥来源与性质确定，本课程设计仅根据所选方案在流程图中画出污泥处理流程，不做设计计算。污泥处理部分场地面积预留。⑤ 污水厂厂区适当规划设计机房（水泵、风机、剩余污泥、回流污泥、便配电用房）、办公（行政、技术、中控用房）、机修与仓库等辅助建筑。⑥ 厂区总面积自定，图面参考《给水排水制图标准》 GB/T50106—2001，重点表达构（建）筑物外形与其连接管渠，部构造与管渠不表达。（3）工艺流程布置图考虑构筑物与管道水头损失，合理进行高程布置。二、污水处理构...
