汽车变速箱上盖的加工工艺与工装设计说明

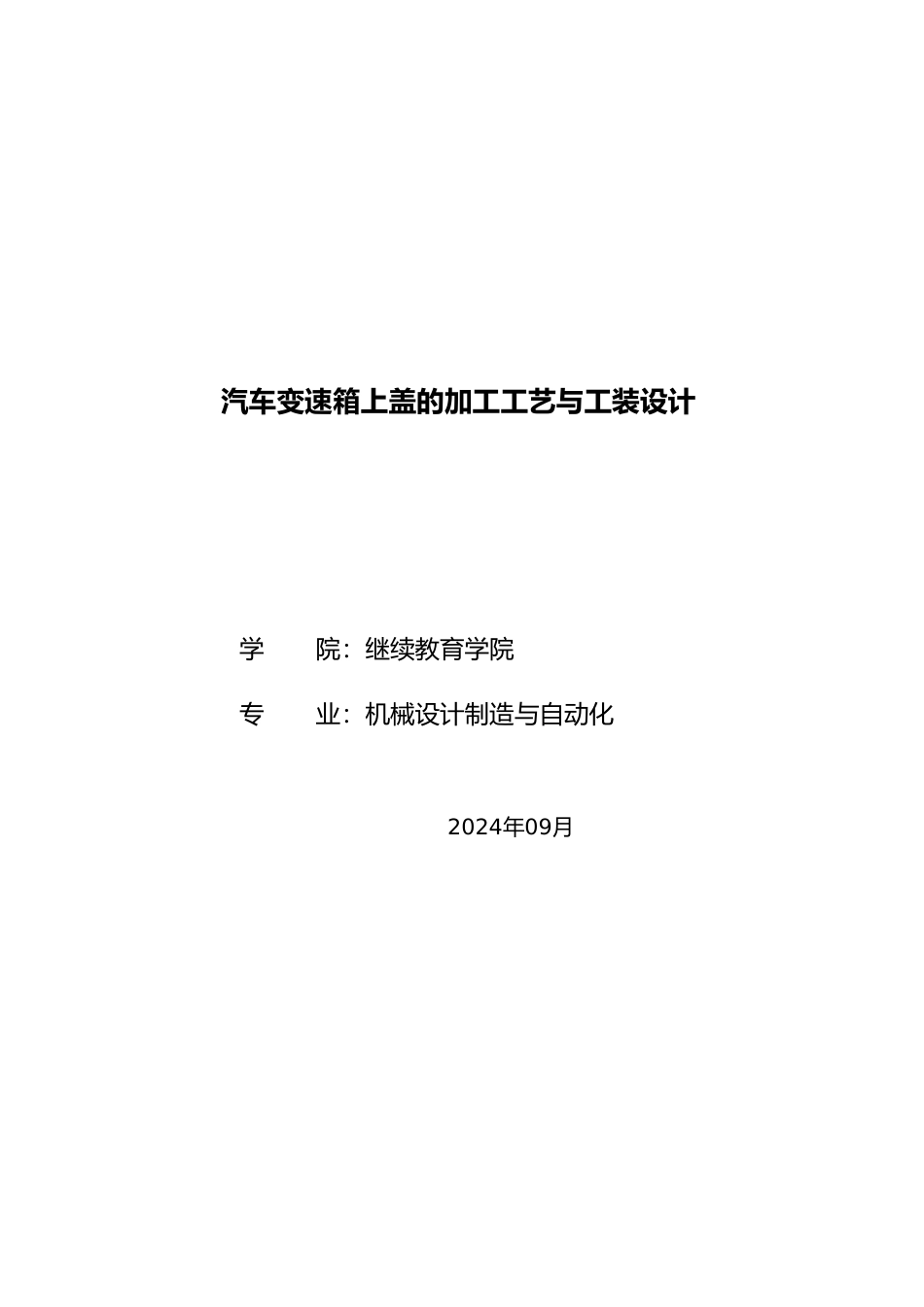

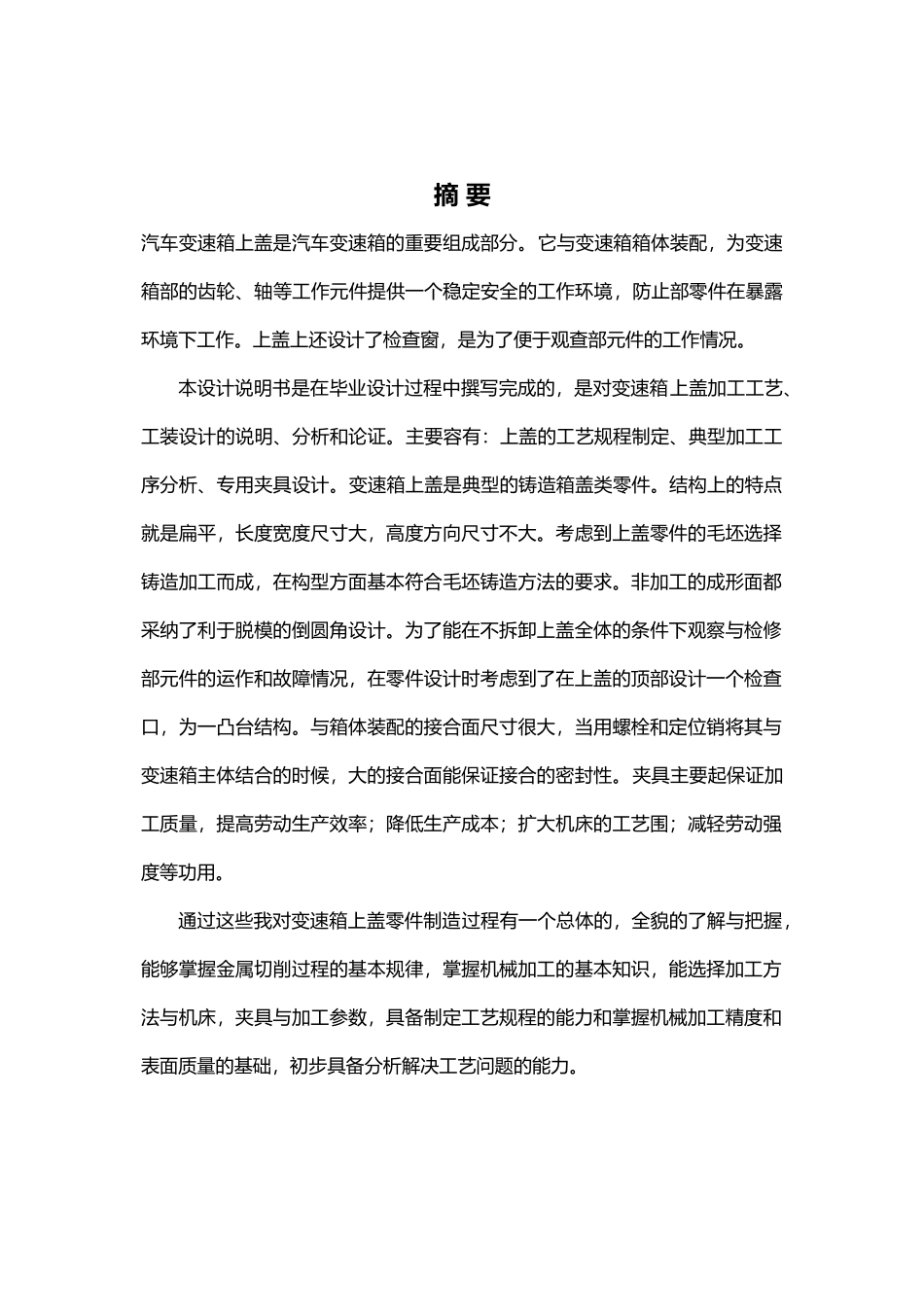

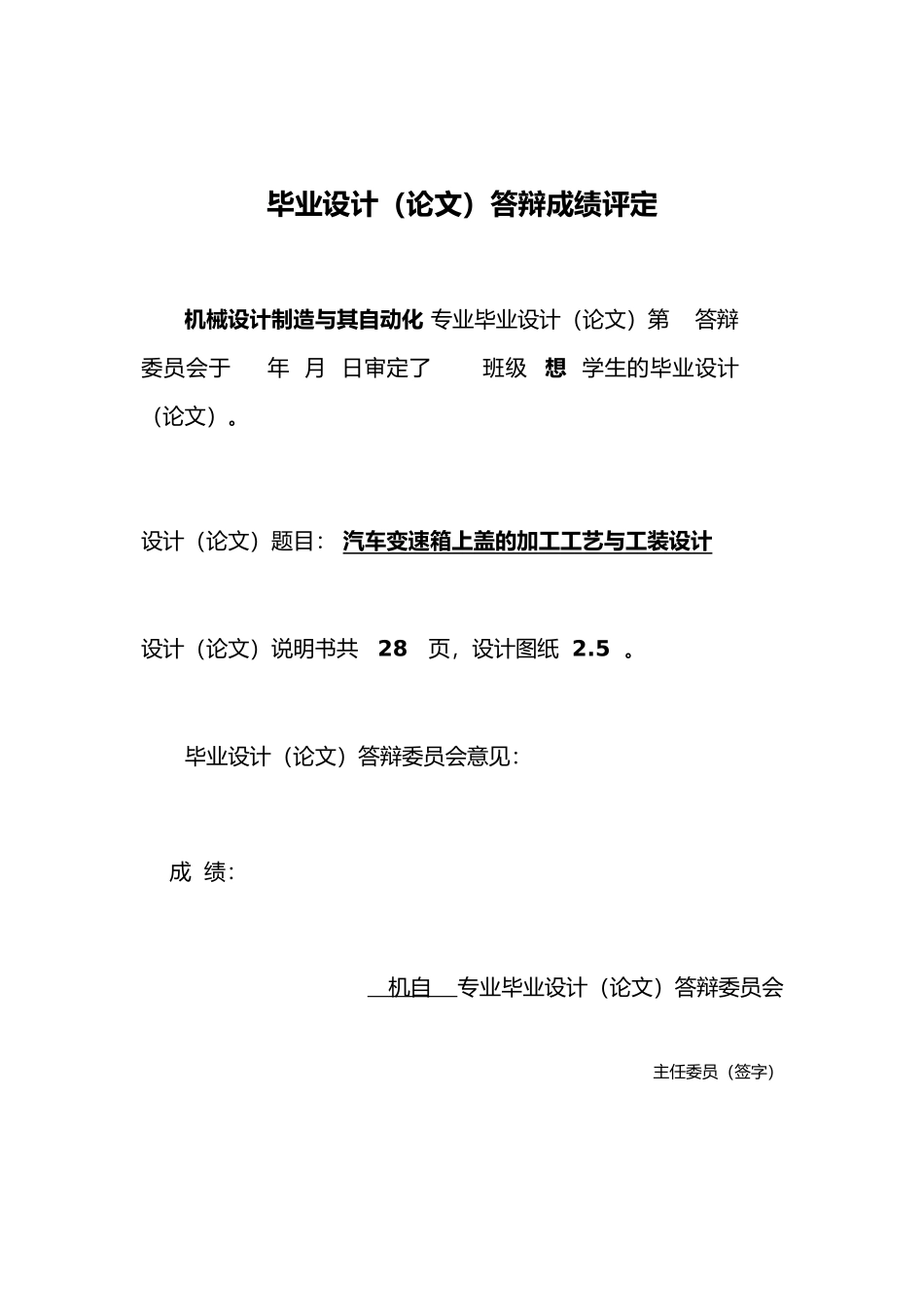

汽车变速箱上盖的加工工艺与工装设计学 院：继续教育学院专 业：机械设计制造与自动化2024年09月毕业设计（论文）答辩成绩评定机械设计制造与其自动化 专业毕业设计（论文）第 答辩委员会于 年 月 日审定了 班级 想 学生的毕业设计（论文）。 设计（论文）题目： 汽车变速箱上盖的加工工艺与工装设计 设计（论文）说明书共 28 页，设计图纸 2.5 。毕业设计（论文）答辩委员会意见： 成 绩： 机自 专业毕业设计（论文）答辩委员会主任委员（签字）摘 要汽车变速箱上盖是汽车变速箱的重要组成部分。它与变速箱箱体装配，为变速箱部的齿轮、轴等工作元件提供一个稳定安全的工作环境，防止部零件在暴露环境下工作。上盖上还设计了检查窗，是为了便于观查部元件的工作情况。本设计说明书是在毕业设计过程中撰写完成的，是对变速箱上盖加工工艺、工装设计的说明、分析和论证。主要容有：上盖的工艺规程制定、典型加工工序分析、专用夹具设计。变速箱上盖是典型的铸造箱盖类零件。结构上的特点就是扁平，长度宽度尺寸大，高度方向尺寸不大。考虑到上盖零件的毛坯选择铸造加工而成，在构型方面基本符合毛坯铸造方法的要求。非加工的成形面都采纳了利于脱模的倒圆角设计。为了能在不拆卸上盖全体的条件下观察与检修部元件的运作和故障情况，在零件设计时考虑到了在上盖的顶部设计一个检查口，为一凸台结构。与箱体装配的接合面尺寸很大，当用螺栓和定位销将其与变速箱主体结合的时候，大的接合面能保证接合的密封性。夹具主要起保证加工质量，提高劳动生产效率；降低生产成本；扩大机床的工艺围；减轻劳动强度等功用。通过这些我对变速箱上盖零件制造过程有一个总体的，全貌的了解与把握，能够掌握金属切削过程的基本规律，掌握机械加工的基本知识，能选择加工方法与机床，夹具与加工参数，具备制定工艺规程的能力和掌握机械加工精度和表面质量的基础，初步具备分析解决工艺问题的能力。关键词：工艺；工装；夹具目 录摘要 I引 言 1第 1 章机械加工工艺规程的制定 21.1 零件的工艺性分析 21.1.1 零件的功用 21.1.2 零件的结构特点与工艺性 21.1.3 主要加工表面与其技术要求 21.2 确定生产类型 31.3 零件毛坯选择 31.3.1 零件毛坯材料选择 31.3.2 变速箱上盖的毛坯 41.3.3 毛坯的制造方式 41.4 零件加工工艺规程的制定 51.4.1 选择加工方法和加工方案 51.4.2 定位基准的选择 51.4.3 热处理与检验的选...
