沥青混合料配合比设计指导书

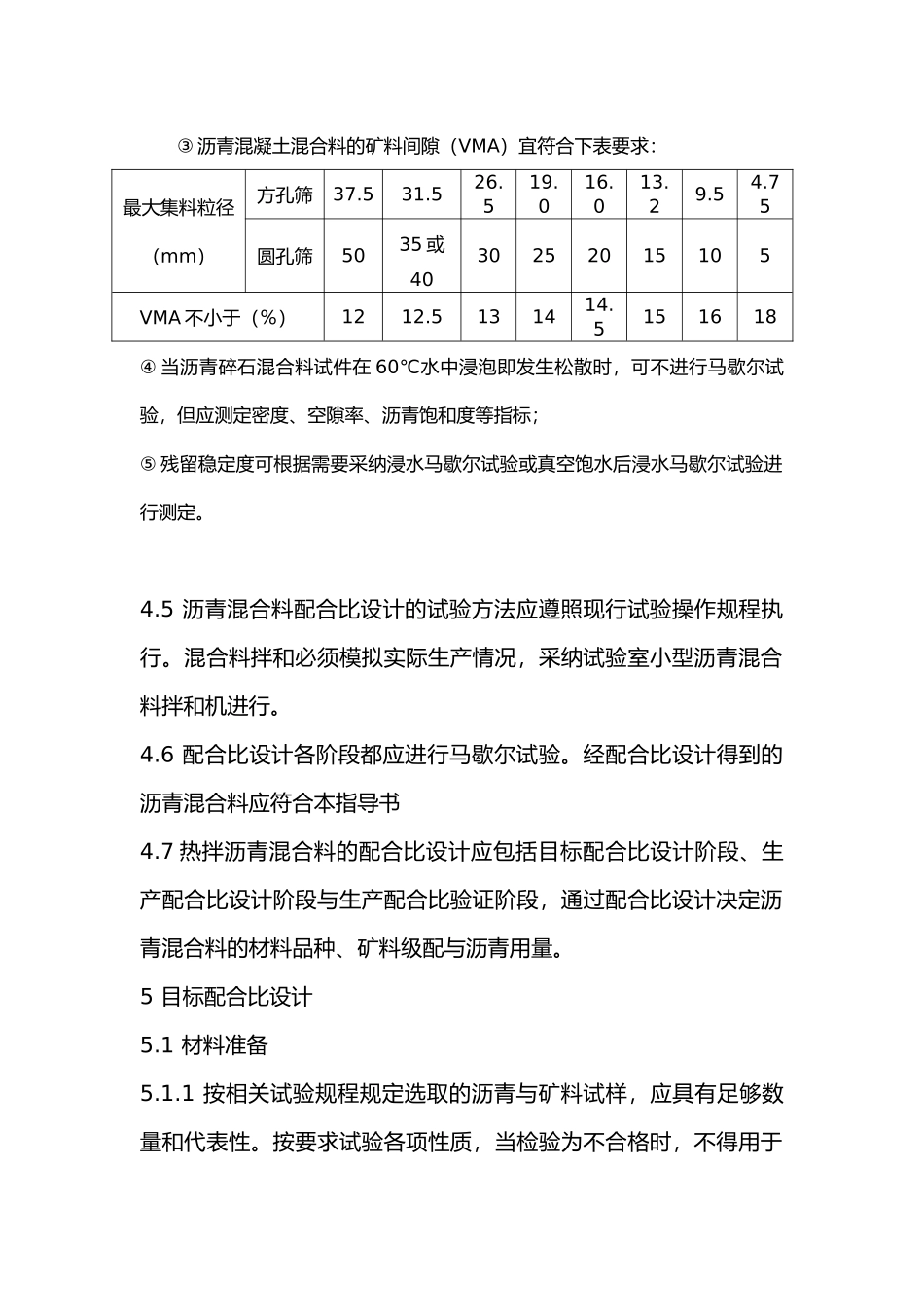

沥青混合料配合比设计指导书1.目的 为了确保沥青路面的施工质量，特制定本作业指导书。2.适用围本指导书适用新建和改建的公路、城市道路和厂矿道路的沥青路面工程中热拌沥青混合料配合比设计。3.引用标准GB50092－96 沥青路面施工与验收规4．一般规定4.1 热拌沥青混合料应选用符合要求的材料充分利用同类道路的施工实践经验。4.2 沥青混合料配合比设计应按本作业指导书的规定进行。筛分矿料的标准筛应以方孔筛为准，当确有困难时，经主管部门同意也可使用圆孔筛。各种沥青混合料的矿料级配围应符合本指导书附录表A 的要求。除已试验路段铺筑或实践证明附录表 A 规定的级配围不适于当地情况外，矿料级配围不应变更。4.3 经配合比设计确定的各类沥青混凝土混合料的技术指标应符合表 1 的规定，并应具有良好的施工性能。4.4 对于高速公路、一级公路和城市快速路、主干道沥青路面的上面层和中面层的沥青混凝土进行配合比设计时，应采纳马歇尔试验设计方法，并对设计的沥青混合料进行浸水马歇尔与车辙试验分别检验其水稳性和抗车辙能力。对使用钢渣的沥青混合料尚应进行钢渣活性试验。表 1 热拌沥青混合料马歇尔试验技术指标试验项目沥青混合料类型高速公路、一级公路和城市快速路、主干道其他等级公路与城市道路行人道路击实次数（次）沥青混凝土沥青碎石抗滑表层两面各 75两面各 50两面各 50两面各 50两面各 35两面各 35稳定度①（KN）I型沥青混凝土II型沥青混凝土、抗滑表层>7.5>5.0>5.0>4.0>7.5－流值（0.1mm）I型沥青混凝土II型沥青混凝土、抗滑表层20～4020～4020～4520～4520～50－空隙率②（％）I型沥青混凝土II型沥青混凝土、抗滑表层沥青碎石3～64～10>103～64～10>102～5－－沥青饱和度（％）I型沥青混凝土II型沥青混凝土、抗滑表层沥青碎石70～8560～7540～6070～8560～7540～6075～90－－残留稳定度（％）I型沥青混凝土II型沥青混凝土、抗滑表层>75>70>75>70>75－注：①粗粒式沥青混凝土稳定度可降低 1KN；②I型细粒式与砂粒式沥青混凝土的空隙率为 2％～6％；③ 沥青混凝土混合料的矿料间隙（VMA）宜符合下表要求：最大集料粒径（mm）方孔筛37.531.526.519.016.013.29.54.75圆孔筛5035 或4030252015105VMA 不小于（％）1212.5131414.5151618④ 当沥青碎石混合料试件在 60℃水中浸泡即发生松散时，可不进行马歇尔试验，但应测定密度、空隙率、沥青饱和度等指标；⑤ 残留稳定度可根据需要采纳浸水马歇尔试验或真...
