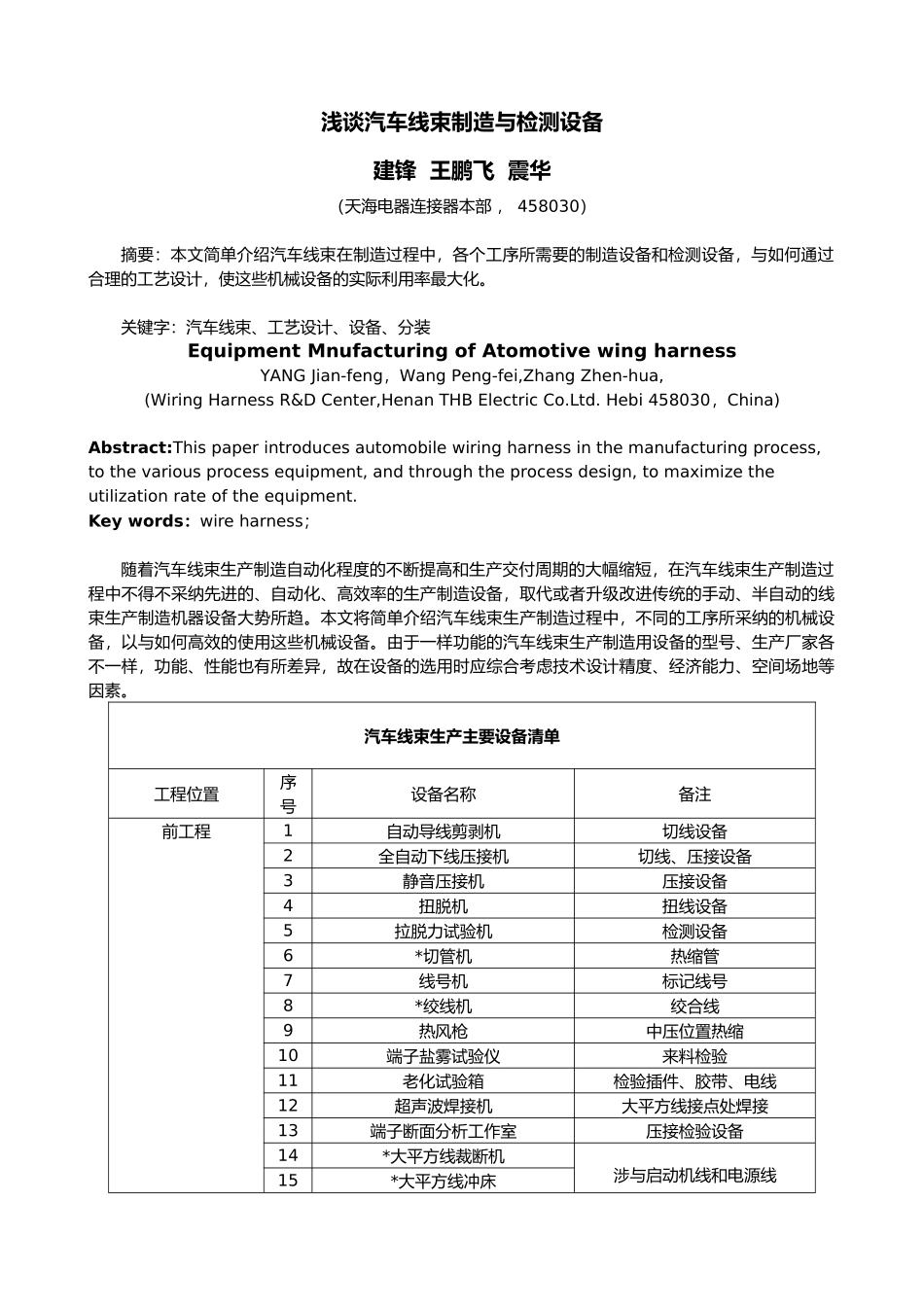

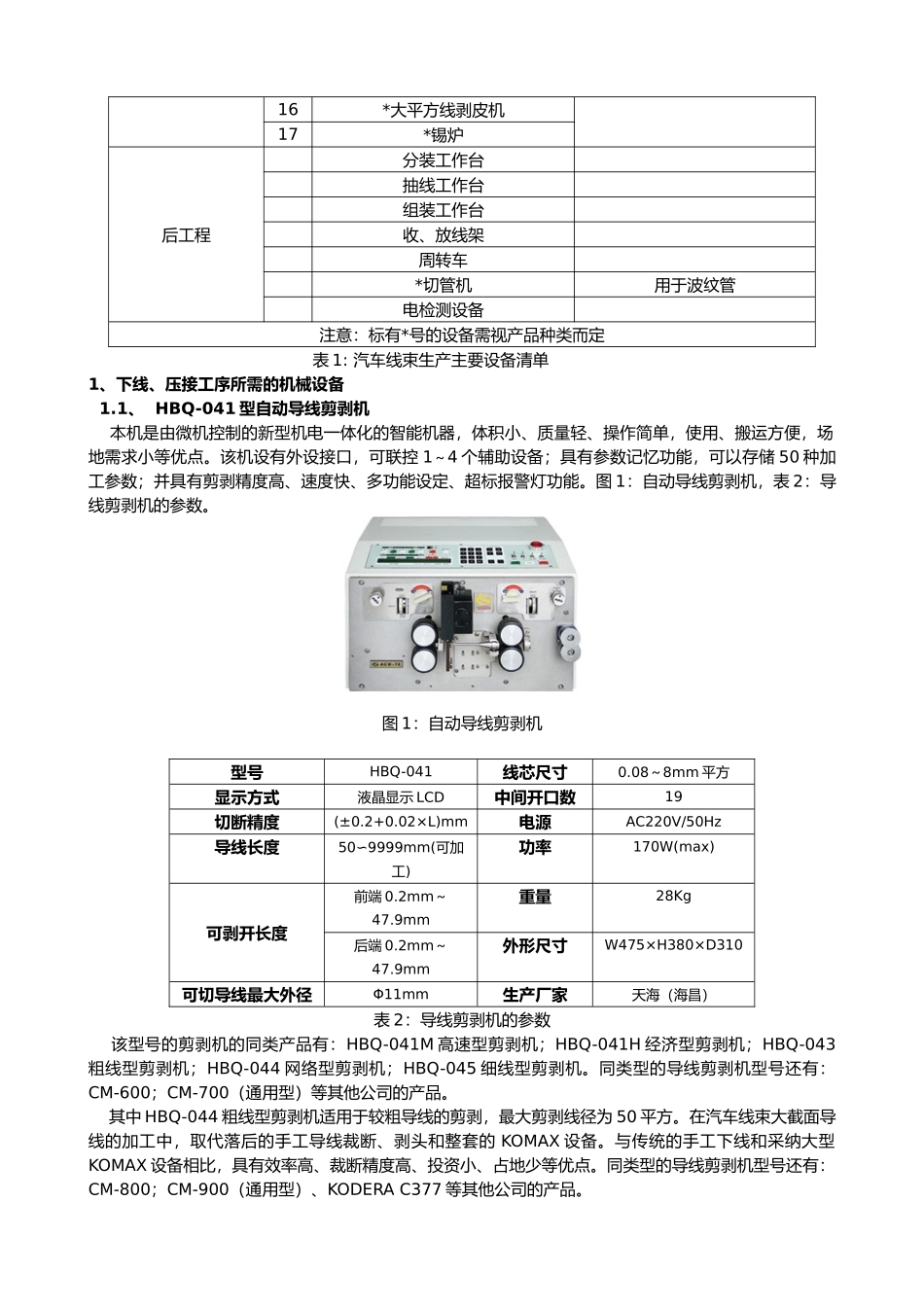

浅谈汽车线束制造与检测设备建锋 王鹏飞 震华（天海电器连接器本部 ， 458030）摘要：本文简单介绍汽车线束在制造过程中，各个工序所需要的制造设备和检测设备，与如何通过合理的工艺设计，使这些机械设备的实际利用率最大化。关键字：汽车线束、工艺设计、设备、分装Equipment Mnufacturing of Atomotive wing harnessYANG Jian-feng，Wang Peng-fei,Zhang Zhen-hua, (Wiring Harness R&D Center,Henan THB Electric Co.Ltd. Hebi 458030，China)Abstract:This paper introduces automobile wiring harness in the manufacturing process, to the various process equipment, and through the process design, to maximize the utilization rate of the equipment.Key words：wire harness； 随着汽车线束生产制造自动化程度的不断提高和生产交付周期的大幅缩短，在汽车线束生产制造过程中不得不采纳先进的、自动化、高效率的生产制造设备，取代或者升级改进传统的手动、半自动的线束生产制造机器设备大势所趋。本文将简单介绍汽车线束生产制造过程中，不同的工序所采纳的机械设备，以与如何高效的使用这些机械设备。由于一样功能的汽车线束生产制造用设备的型号、生产厂家各不一样，功能、性能也有所差异，故在设备的选用时应综合考虑技术设计精度、经济能力、空间场地等因素。汽车线束生产主要设备清单工程位置序号设备名称备注前工程1自动导线剪剥机切线设备2全自动下线压接机切线、压接设备3静音压接机压接设备4扭脱机扭线设备5拉脱力试验机检测设备6*切管机热缩管7线号机标记线号8*绞线机绞合线9热风枪中压位置热缩10端子盐雾试验仪来料检验11老化试验箱检验插件、胶带、电线12超声波焊接机大平方线接点处焊接13端子断面分析工作室压接检验设备14*大平方线裁断机涉与启动机线和电源线15*大平方线冲床16*大平方线剥皮机17*锡炉后工程分装工作台抽线工作台组装工作台收、放线架周转车*切管机用于波纹管电检测设备注意：标有*号的设备需视产品种类而定 表 1: 汽车线束生产主要设备清单1、下线、压接工序所需的机械设备1.1、 HBQ-041 型自动导线剪剥机 本机是由微机控制的新型机电一体化的智能机器，体积小、质量轻、操作简单，使用、搬运方便，场地需求小等优点。该机设有外设接口，可联控 1～4 个辅助设备；具有参数记忆功能，可以存储 50 种加工参数；并具有剪剥精度高、速度快...
