消防洒水管道设计说明

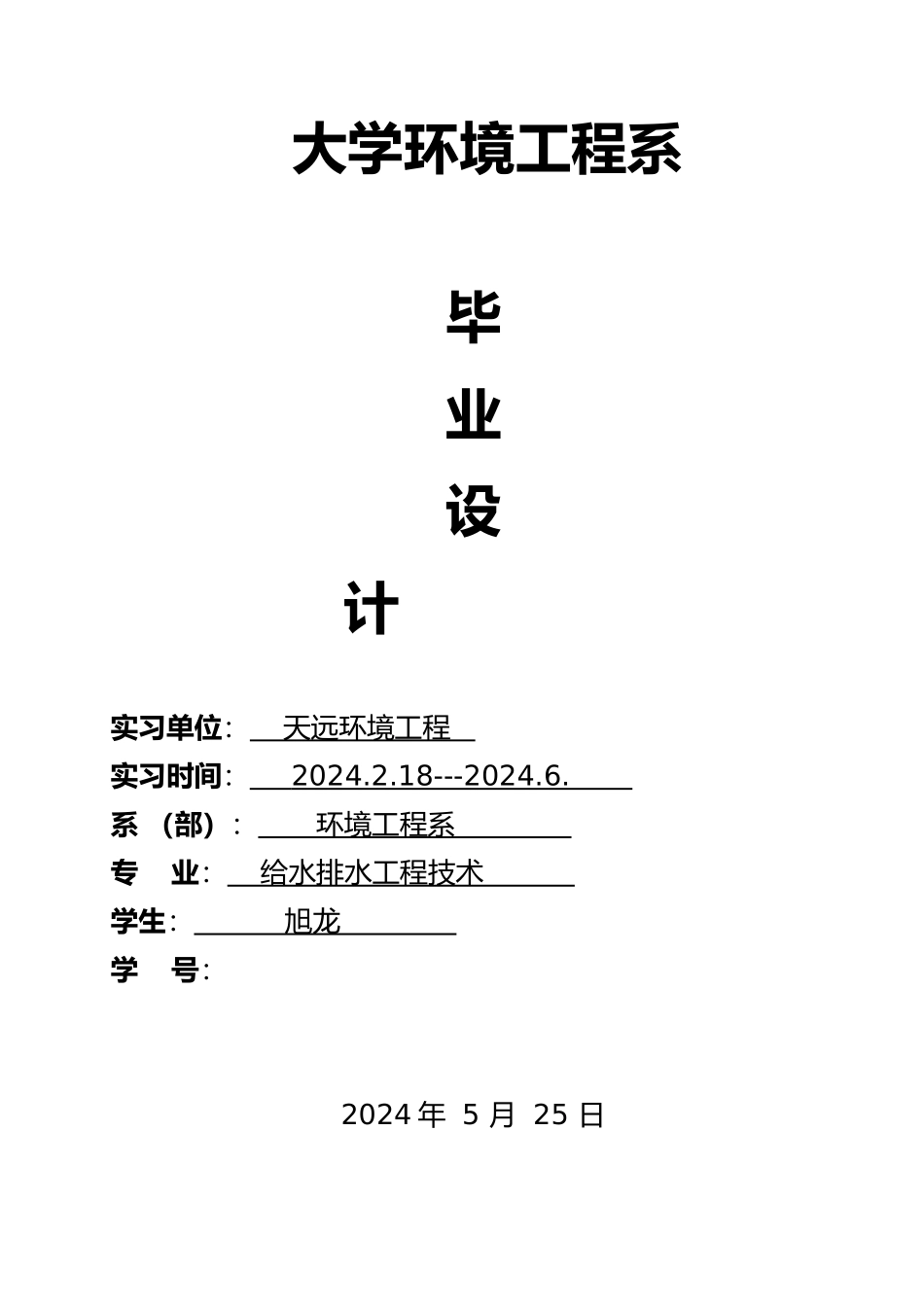

大学环境工程系毕业设 计实习单位： 天远环境工程 实习时间： 2024.2.18---2024.6. 系 （部）： 环境工程系 专 业： 给水排水工程技术 学生： 旭龙 学 号：2024 年 5 月 25 日编制说明一、本设计编制依据：1、井下消防洒水管路系统初步设计方案。2、采掘工程平面图、生产作业计划等。3、设备使用说明书。4、管路安装标准。5、《煤矿安装工程质量检验评定标准》MT5010—95 上、下册。6、《煤矿安全规程》。二、本设计本着方案合理、安全、可靠、操作性强的指导思想，以确保施工安全、质量、工期。目录工程概况- 1 -1.消火栓系统：- 1 -2.洒水栓的布置：- 1 -3.管道安装- 1 -4.防腐- 2 -第二章开工前的准备工作- 2 -第三章基准挂设- 3 -第四章设备材料的进厂验收- 3 -1.场检查- 4 -2.场检查容- 4 -第五章施工程序- 4 -第六章具体施工方法- 5 -1.井下管道安装：- 5 -2.法兰与闸阀的连接质量符合以下规定- 9 -3.管路附件安装- 9 -第六章井上管道安装- 10 -第七章质量标准- 11 -第八章安全技术措施- 11 -第九章劳动力组织与工期安排- 14 -第十章安全保证体系与措施- 16 -第十一章文明施工- 19 -第十二章降低工程造价的措施- 20 -致- 22 -工程概况兴县华润联盛车家庄煤业井下消防洒水管路安装工程位于兴县。本工程包括以下安装容：1.消火栓系统：⑴、消火栓设计流量为 7.5L/S，每个消火栓流量为 2.5 L/S，火灾延续时间为 6h，消火栓做成 DN50 的快速接口，消火栓规格统一为 DN50，由带阀门的支管与快速接头组成。⑵、消火栓位置：主井和副井井底车场连接处，采区上山与下山口，带式输送机机头，机电硐室，检修硐室，材料库，爆破器材库等处必须设置消火栓箱，箱应存放防腐水龙带与相应水枪。斜井井筒，井底车场，胶带输送机大巷每隔 50m 设置消火栓快速接头，煤层大巷，采区上山、下山、工作面运输与回风顺槽等水平或倾斜巷道每隔 100m 设置消火栓，消火栓口安装高度可根据巷道情况确定，但设置在距巷道底面 0.8-1.6m 围，消火栓快速接头处压力控制在 0.5MPa 以下，0.35MPa 以上。2.洒水栓的布置：⑴、洒水栓采纳与消火栓共用快速接头的方式，溜煤眼、翻车机，点等需要冲洗巷道的位置设置一个规格为 DN50 的快速接头作为给火栓。3.管道安装⑴ 在巷道的直线管段设支撑管道重量的滑动支架，DN≧150，两滑动支架的间距为 9.5m，DN100 的为 7.5m。⑵ 水平巷道与倾...
