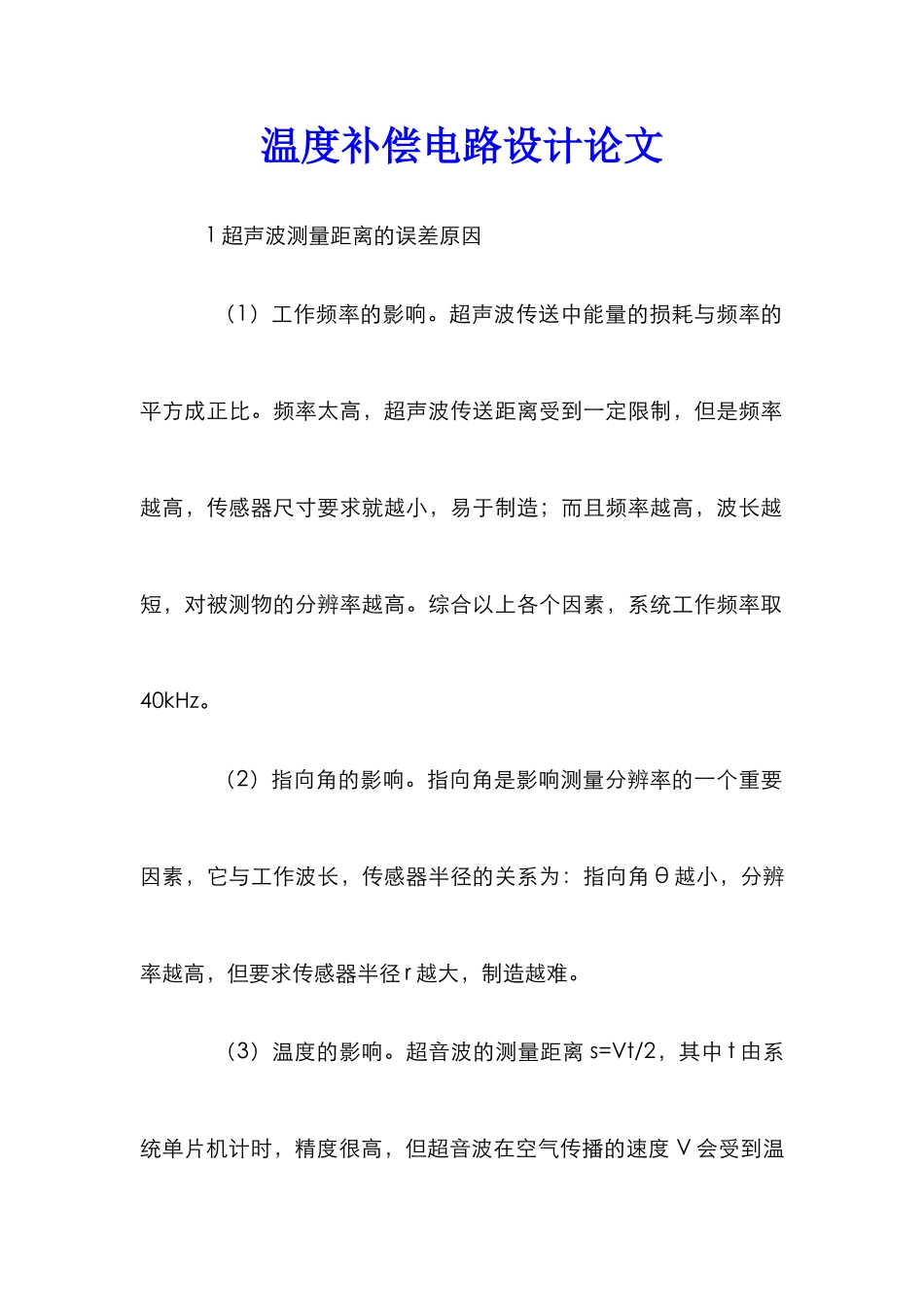

温度补偿电路设计论文_第2页
2/5

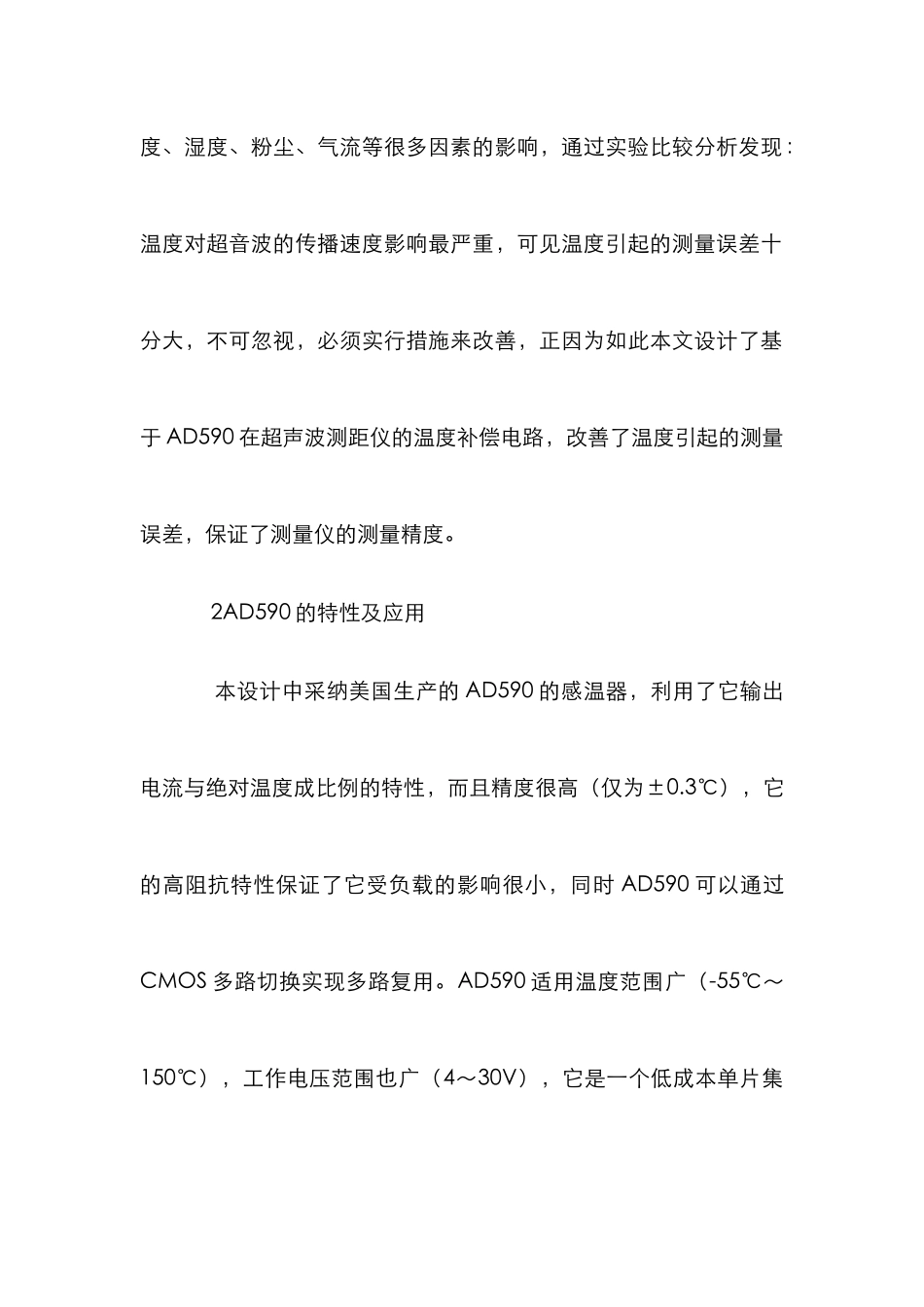

温度补偿电路设计论文_第3页
3/5

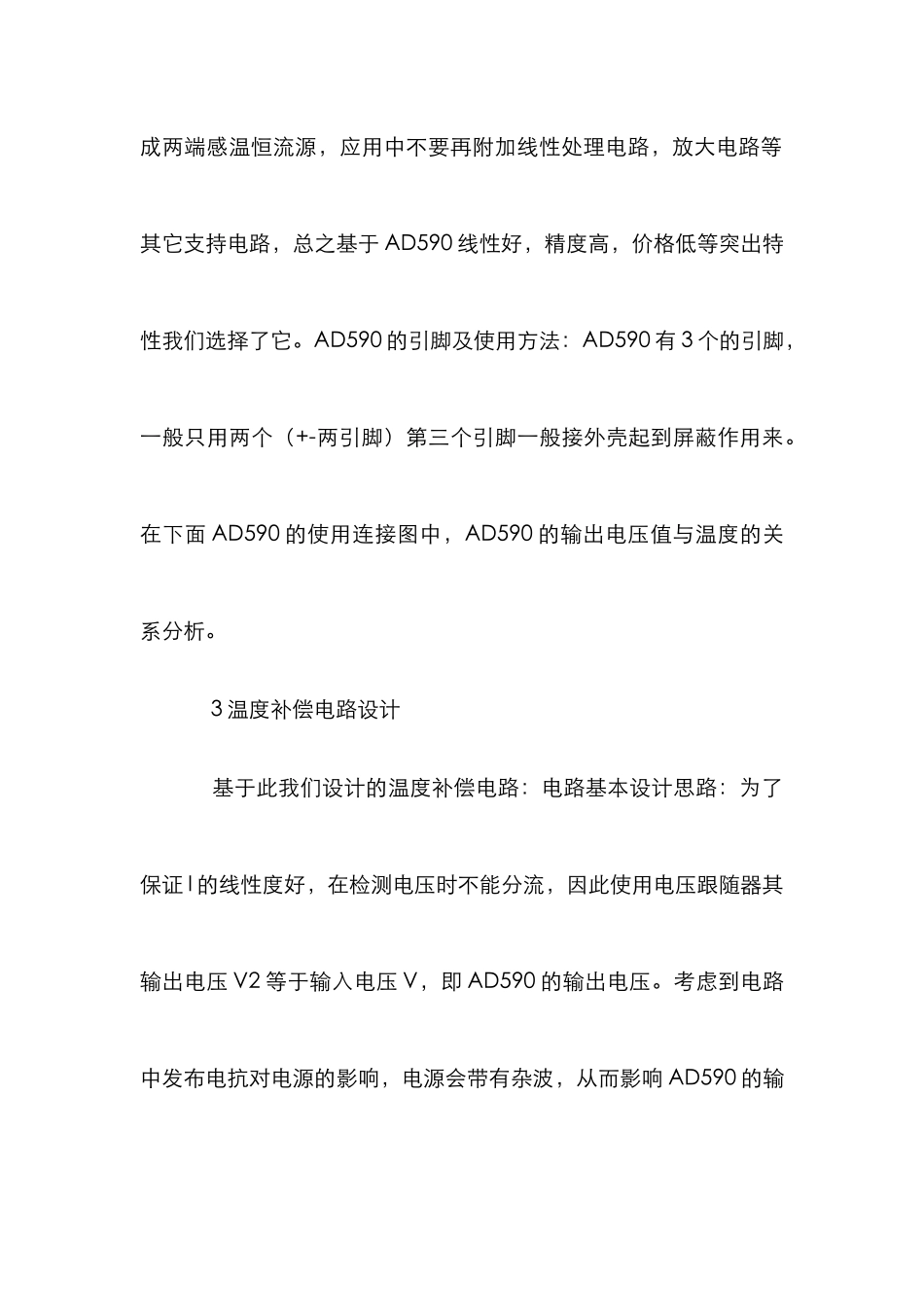

温度补偿电路设计论文 1 超声波测量距离的误差原因 (1)工作频率的影响。超声波传送中能量的损耗与频率的平方成正比。频率太高,超声波传送距离受到一定限制,但是频率越高,传感器尺寸要求就越小,易于制造;而且频率越高,波长越短,对被测物的分辨率越高。综合以上各个因素,系统工作频率取40kHz。 (2)指向角的影响。指向角是影响测量分辨率的一个重要因素,它与工作波长,传感器半径的关系为:指向角 θ 越小,分辨率越高,但要求传感器半径 r 越大,制造越难。 (3)温度的影响。超音波的测量距离 s=Vt/2,其中 t 由系统单片机计时,精度很高,但超音波在空气传播的速度 V 会受到温度、湿度、粉尘、气流等很多因素的影响,通过实验比较分析发现:温度对超音波的传播速度影响最严重,可见温度引起的测量误差十分大,不可忽视,必须实行措施来改善,正因为如此本文设计了基于 AD590 在超声波测距仪的温度补偿电路,改善了温度引起的测量误差,保证了测量仪的测量精度。 2AD590 的特性及应用 本设计中采纳美国生产的 AD590 的感温器,利用了它输出电流与绝对温度成比例的特性,而且精度很高(仅为±0.3℃),它的高阻抗特性保证了它受负载的影响很小,同时 AD590 可以通过CMOS 多路切换实现多路复用。AD590 适用温度范围广(-55℃~150℃),工作电压范围也广(4~30V),它是一个低成本单片集成两端感温恒流源,应用中不要再附加线性处理电路,放大电路等其它支持电路,总之基于 AD590 线性好,精度高,价格低等突出特性我们选择了它。AD590 的引脚及使用方法:AD590 有 3 个的引脚,一般只用两个(+-两引脚)第三个引脚一般接外壳起到屏蔽作用来。在下面 AD590 的使用连接图中,AD590 的输出电压值与温度的关系分析。 3 温度补偿电路设计 基于此我们设计的温度补偿电路:电路基本设计思路:为了保证 I 的线性度好,在检测电压时不能分流,因此使用电压跟随器其输出电压 V2 等于输入电压 V,即 AD590 的输出电压。考虑到电路中发布电抗对电源的影响,电源会带有杂波,从而影响 AD590 的输出电压,因此使用齐纳稳压二极管取得一个相对稳定的电压,通过可变电阻分压取出一个稳定的参考电压 2.73V。我们把来自 AD590的输出电压与稳定的参考电压 2.73V 分别通过差动放大器的+-端输入,差动放大器输出 Vo 为(100K/10K)×(V2-V1)=T/10,假设环境温度为摄氏 20℃,输出电压就为 2V,就得...
