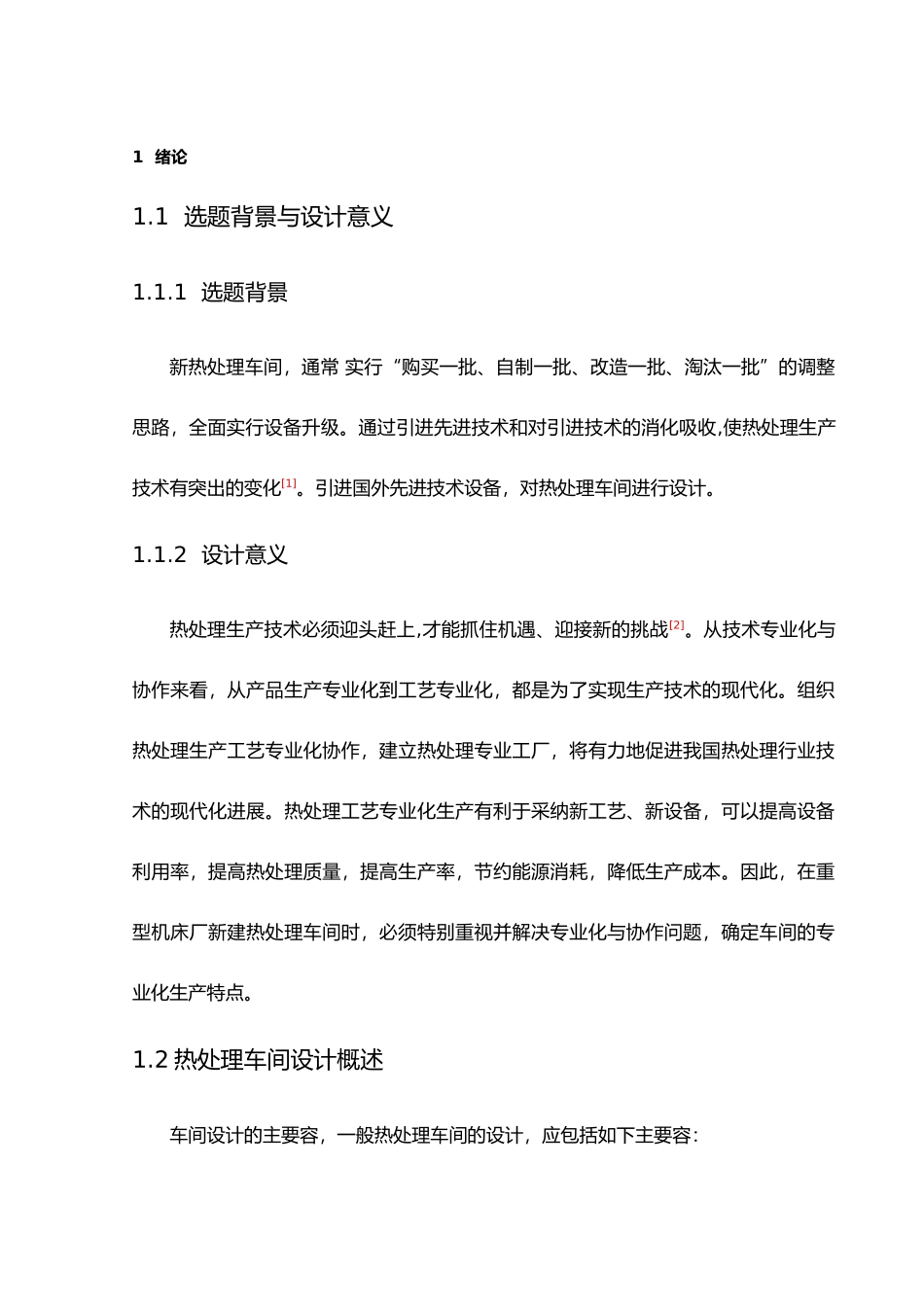

1 绪论1.1 选题背景与设计意义1.1.1 选题背景新热处理车间,通常 实行“购买一批、自制一批、改造一批、淘汰一批”的调整思路,全面实行设备升级。通过引进先进技术和对引进技术的消化吸收,使热处理生产技术有突出的变化[1]。引进国外先进技术设备,对热处理车间进行设计。1.1.2 设计意义热处理生产技术必须迎头赶上,才能抓住机遇、迎接新的挑战[2]。从技术专业化与协作来看,从产品生产专业化到工艺专业化,都是为了实现生产技术的现代化。组织热处理生产工艺专业化协作,建立热处理专业工厂,将有力地促进我国热处理行业技术的现代化进展。热处理工艺专业化生产有利于采纳新工艺、新设备,可以提高设备利用率,提高热处理质量,提高生产率,节约能源消耗,降低生产成本。因此,在重型机床厂新建热处理车间时,必须特别重视并解决专业化与协作问题,确定车间的专业化生产特点。1.2 热处理车间设计概述车间设计的主要容,一般热处理车间的设计,应包括如下主要容:(1)确定材料、服役条件、对材料性能的要求;(2)确定零件形状、尺寸。(3)车间生产纲领、工作制度、年时基数;(4)确定工件加工工工艺流程、确定热处理工艺;(5)根据热处理工艺选择适当的热处理设备;(6)合理设计工件热处理生产线(7)对公共系统设计的要求;(8)生产安全与环境保护;(9)工艺设备平面布置图与设备明晰表;2. 丝杆的工作条件、失效形式、性能要求、确定选材 丝杆是各类机床上的重要零件之一,它是机床上最常见的一种将旋转运动转变为直线运动或直线运动转变为旋转运动的传动、定位功能部件,它有较高的精确度和尺寸稳定性,广泛应用于各类机床的传动进给机构和调节移动机构,能够保证直线运动的精确性和均匀性。它的精度高低,直接影响到机床的加工精度,影响加工中心、坐标镗床的定位精度和测试仪器的测量精度。所以,丝杆是这类机床和仪器的关键零件之一。精密丝杆的热处理,工艺比较复杂,质量要求较高,影响因素较多,需要仔细分析对待。 常见的击穿丝杆主要有梯形丝杆和滚珠丝杆两大类。一般机床普遍使用的是梯形丝杆,而滚动丝杆用于传动效率高,动作灵敏,进给均匀平稳,低速无爬行,定位精度和重复精度高,使用寿命长,广泛应用于数控机床和加工中心上。 (1)工件条件与常见失效形式 丝杆一般在机床上由两点或几个支点来支撑运行进行旋转运动,推动螺母与连接的滑板等零件进行平移。丝杆于螺母的螺纹牙齿侧面相对滑行,丝杆每转一周则...
