热电厂锅炉蒸汽压力控制系统设计课程设计论文

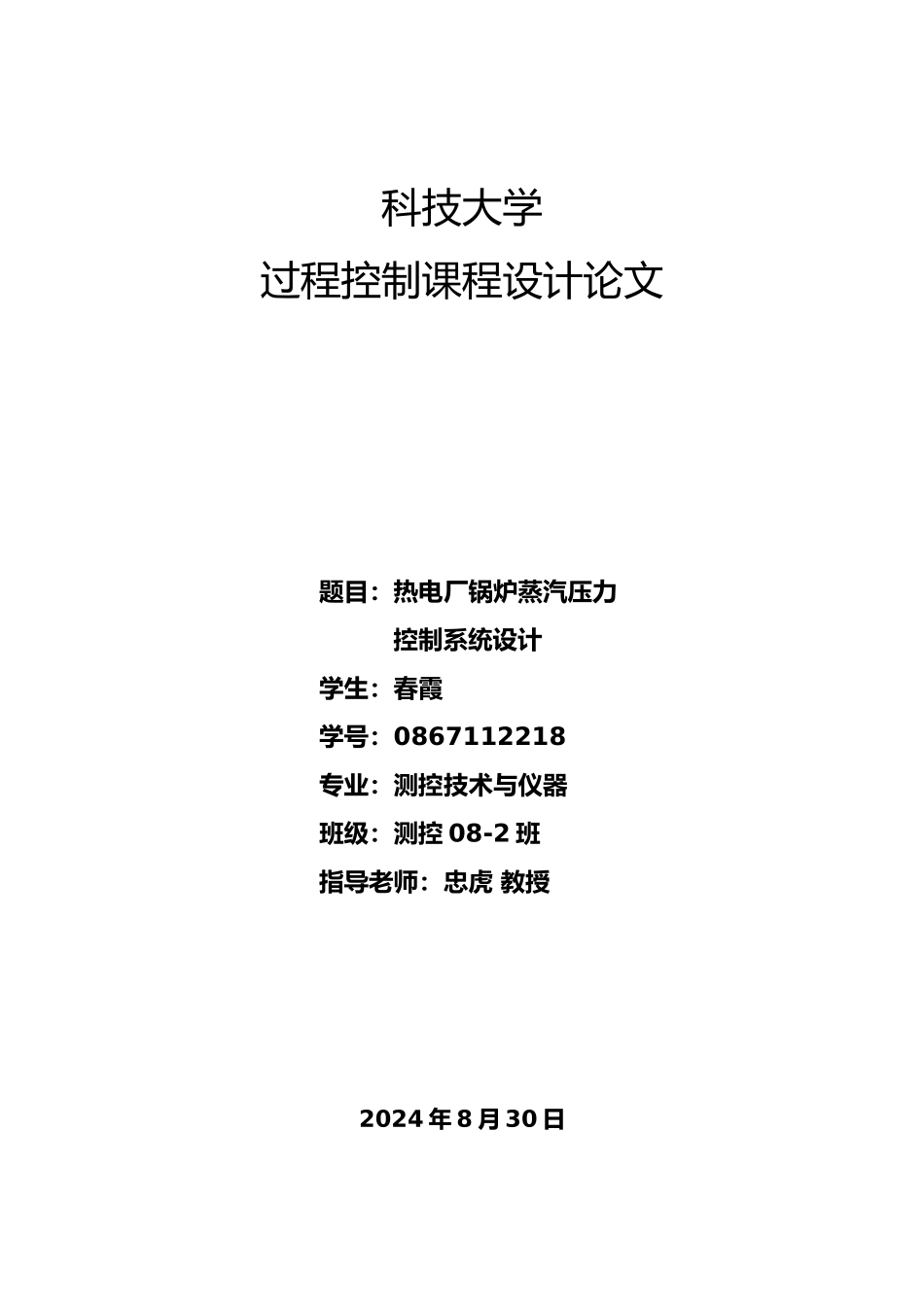

科技大学过程控制课程设计论文题目：热电厂锅炉蒸汽压力控制系统设计学生：春霞学号：0867112218专业：测控技术与仪器班级：测控 08-2 班指导老师：忠虎 教授2024 年 8 月 30 日热电厂锅炉蒸汽压力控制系统设计摘要本设计以包钢热电厂的锅炉蒸汽压力控制部分为讨论对象，应用所学专业知识设计控制系统。热电厂的三大主机包括：锅炉、汽轮机、汽轮发电机。热电厂锅炉主要任务是加热蒸汽，蒸汽可直接进入生产系统或者进入汽轮机发电。蒸汽压力是衡量锅炉的蒸汽生产量与负荷设备的蒸汽消耗量是否平衡的重要指标，是蒸汽的重要工艺参数。蒸汽压力过低或过高，对于金属导管和负荷设备都是不利的。压力过高，会导致锅炉受损；压力过低，就不可能提供给负荷设备负荷质量的蒸汽；因此，控制蒸汽压力是安全生产的需要，也是保证燃烧经济性的需要。关键词：热电厂；锅炉；蒸汽压力；控制系统目录摘要 I关键词 I引言 1第一章工艺流程介绍 21.1 热电厂的工艺流程 21.1.1 化学水处理工序 21.1.2 输煤工序 21.1.3 锅炉工序 21.1.4 汽机工序 31.2 锅炉的工艺流程 3第二章控制方案整体设计思路 52.1 锅炉汽包水位控制 52.2 蒸汽过热系统的控制 52.3 锅炉燃烧过程的控制 6第三章蒸汽压力控制方案的设计过程 73.1 蒸汽压力调节对象的特性 73.2 控制系统的选择 83.3 系统仪表选型 83.3.1 压力传感器的选择 83.3.2 流量计的选型 103.3.3 控制器的选择 113.3.4 控制阀的选择 123.3.5 主副调节器正反作用的选择 123.3.6 主、副回路调节器调节规律的选择 133.4 控制系统的工作原理 13第四章总结 15附录 16参考文献 17引言电力工业是为国民经济和社会进展提供能源的重要基础产业，也是关系国计民生的公用事业。我国电力工业已经走过 121 年的进展历程，与世界各国一样，电力在经济进展和社会进步中越来越成为不可缺少的物质资料和生活资料，电气化程度成为一个国家现代化程度的重要标志。正常运行的生产设备必须保证产品满足一定的数量和质量的要求，同时也要保证设备的安全性与经济性。在生产过程和科学实验中，自动控制起着越来越重要的作用。自动控制通常包括自动调节和顺序控制两方面容。热电厂锅炉设备控制系统主要包括对锅炉的汽包水位、燃烧系统、母管压力等回路的控制，锅炉参数的检测与控制尤为重要，选择一个好的控制方案对锅炉进行控制是对经济效益的一个非常好的保证。因此我们可以清楚的了解到，要...
