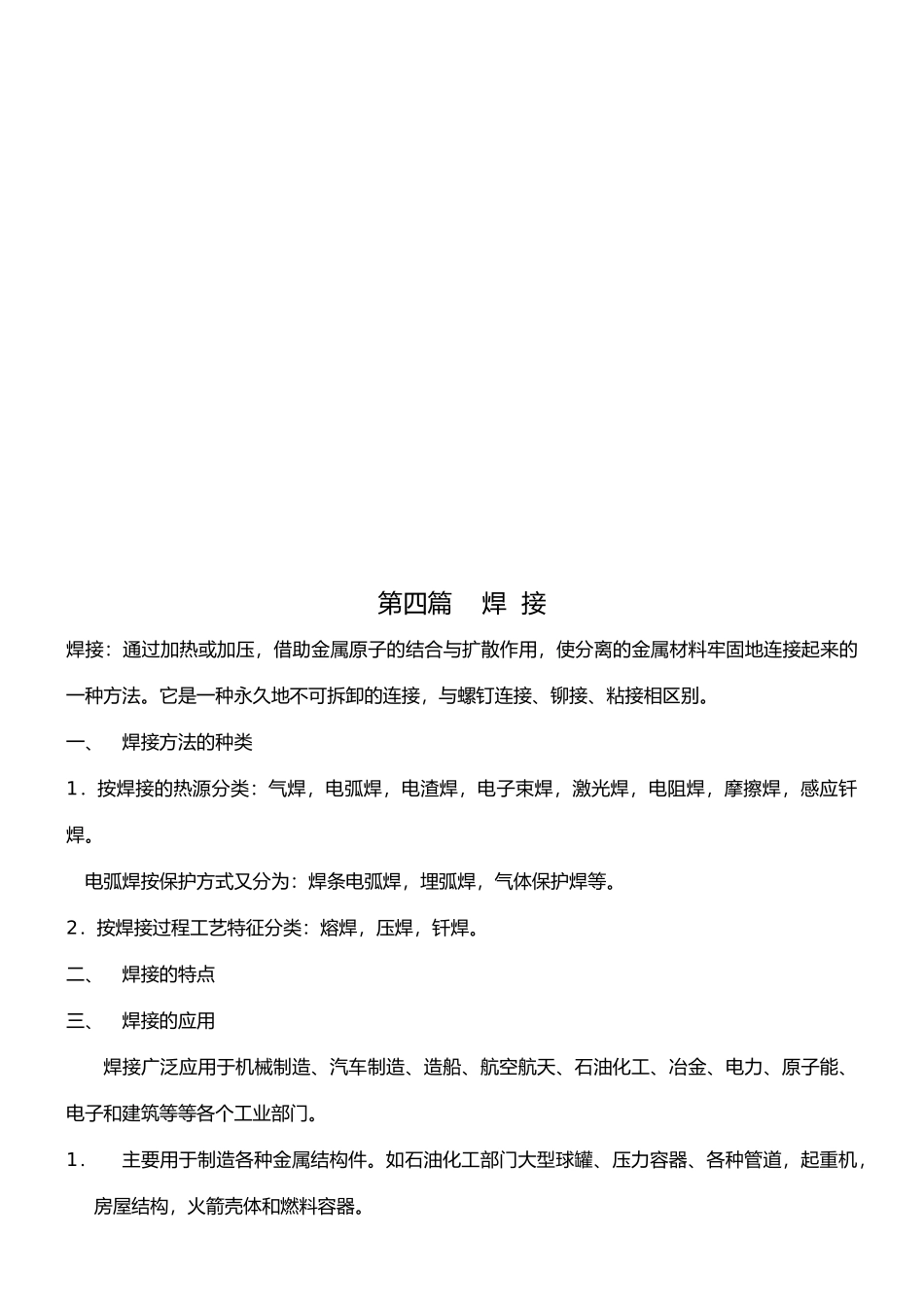

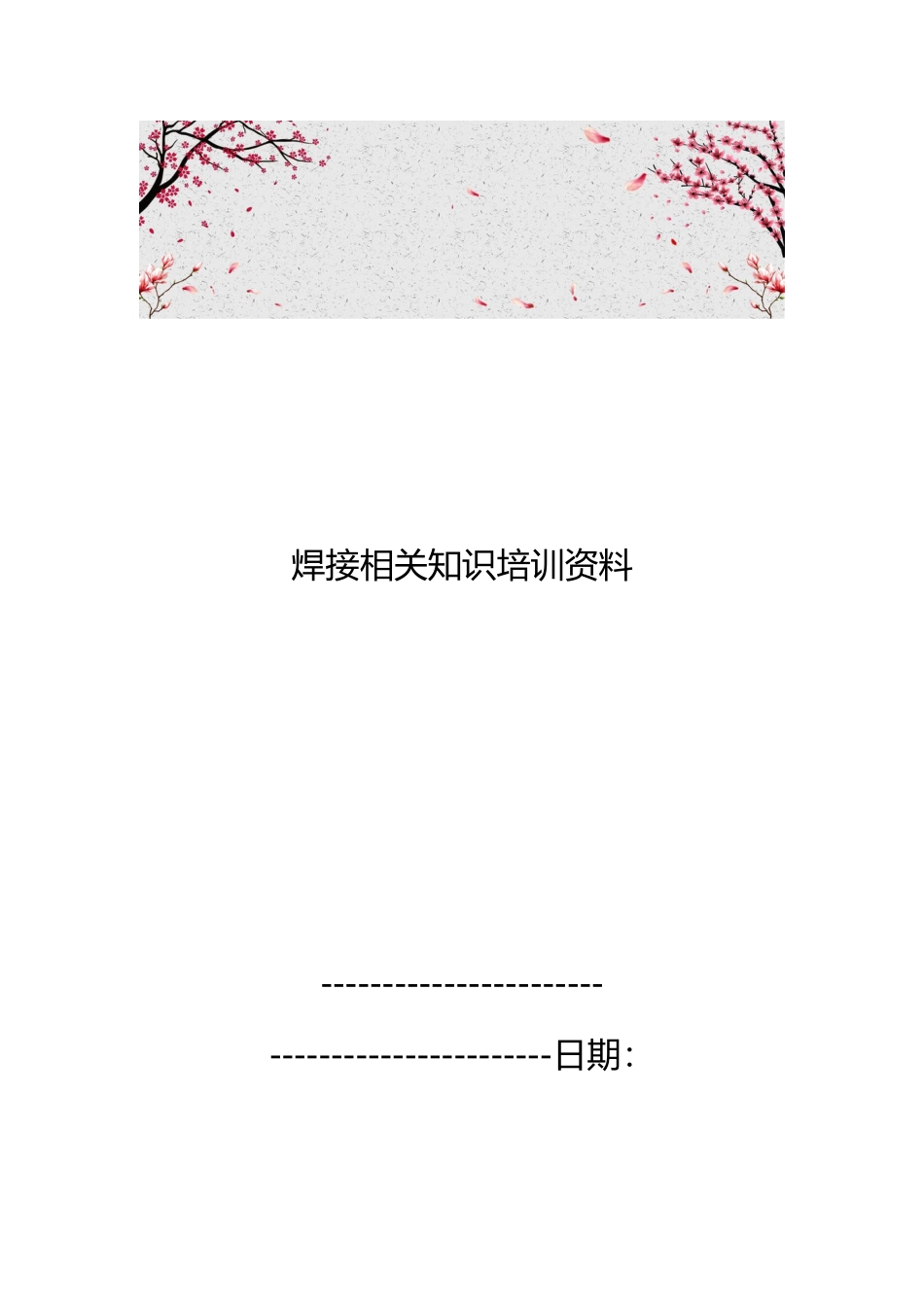

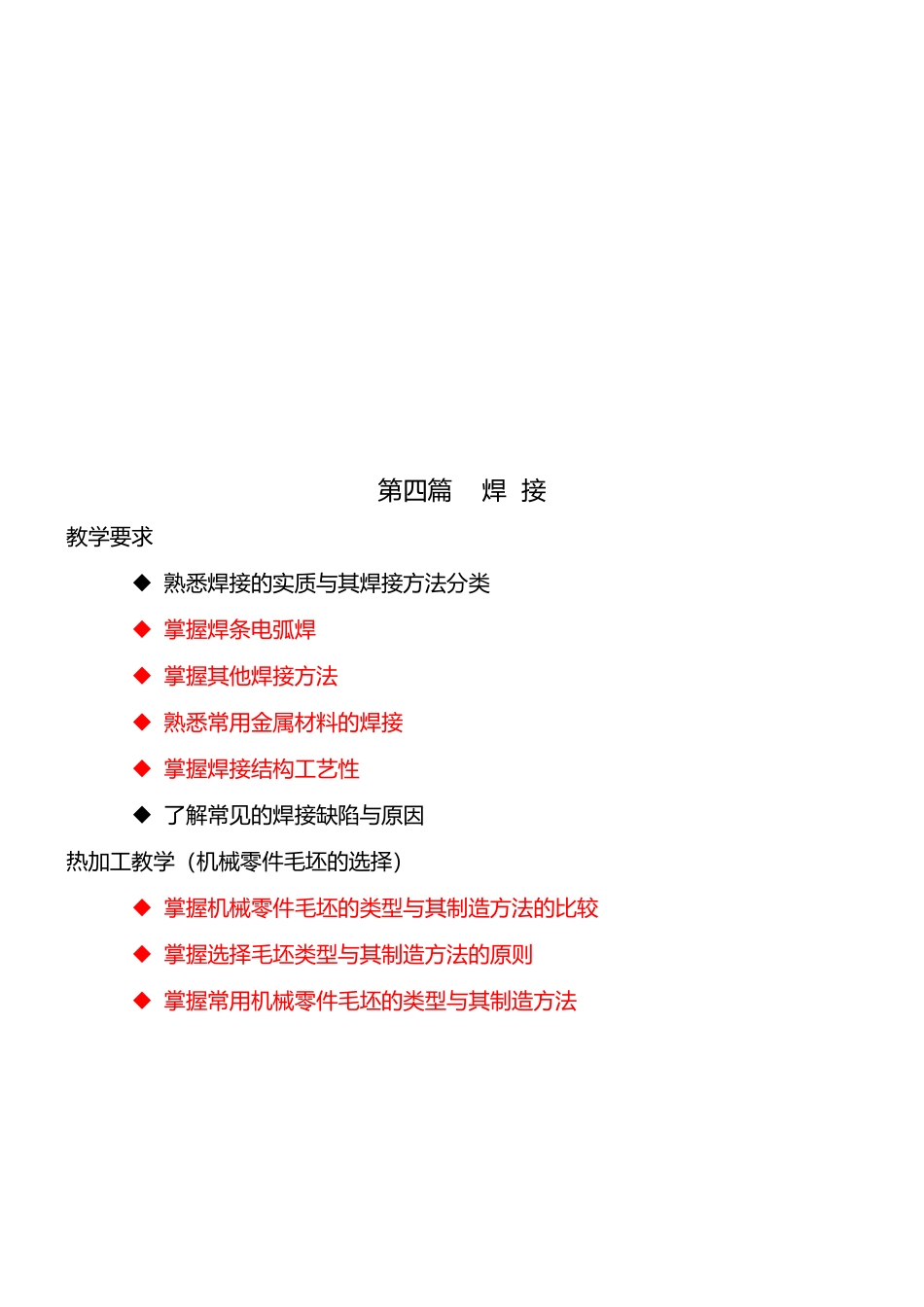

焊接相关知识培训资料----------------------- -----------------------日期:第四篇 焊 接教学要求 熟悉焊接的实质与其焊接方法分类 掌握焊条电弧焊 掌握其他焊接方法 熟悉常用金属材料的焊接 掌握焊接结构工艺性 了解常见的焊接缺陷与原因热加工教学(机械零件毛坯的选择) 掌握机械零件毛坯的类型与其制造方法的比较 掌握选择毛坯类型与其制造方法的原则 掌握常用机械零件毛坯的类型与其制造方法第四篇 焊 接焊接:通过加热或加压,借助金属原子的结合与扩散作用,使分离的金属材料牢固地连接起来的一种方法。它是一种永久地不可拆卸的连接,与螺钉连接、铆接、粘接相区别。一、焊接方法的种类1.按焊接的热源分类:气焊,电弧焊,电渣焊,电子束焊,激光焊,电阻焊,摩擦焊,感应钎焊。电弧焊按保护方式又分为:焊条电弧焊,埋弧焊,气体保护焊等。2.按焊接过程工艺特征分类:熔焊,压焊,钎焊。二、焊接的特点三、焊接的应用焊接广泛应用于机械制造、汽车制造、造船、航空航天、石油化工、冶金、电力、原子能、电子和建筑等等各个工业部门。1.主要用于制造各种金属结构件。如石油化工部门大型球罐、压力容器、各种管道,起重机,房屋结构,火箭壳体和燃料容器。2.制造机器零件与工具。如压力机机架、各种轴类件,齿轮、刀具等。3.修复已经损坏的零件。第 1 章 电弧焊1.1 焊接电弧焊接电弧:在电极与工件之间的气体介质中长时间的放电现象,即在局部气体介质中有大量电子流通过的导电现象。电极可以是金属丝、钨丝、碳棒或焊条。1)电弧热量2)直流正接:直流反接:3)电弧电压:1.2 焊接接头的组织与性能一、焊接工件上温度的变化与分布二、焊接接头的组织与性能焊接接头:用焊接方法连接的接头,简称接头。焊接接头包括焊缝和热影响区。1.焊缝的组织和性能:2.热影响区的组织和性能热影响区:焊缝附近的金属因焊接热作用而发生金相组织和力学性能变化的区域。根据受热情况不同分为熔合区、过热区、正火区和部分相变区。三、改善焊接热影响区组织和性能的方法1.正确选择焊接方法与焊接工艺。2.采纳焊后正火处理,使焊缝和焊接热影响区的组织转变成为均匀的细晶结构,以改善焊接接头的性能。1.3 焊接应力与变形焊接过程是一个不平衡的热循环过程,加热后焊件各部分的温度不同,随后的冷却速度也各不一样,因而焊件各部位在热胀冷缩和塑性变形的影响下,必将产生应力、变形或裂纹。一、焊接应力1...
