牛头刨床机构的综合设计与分析课程设计说明书

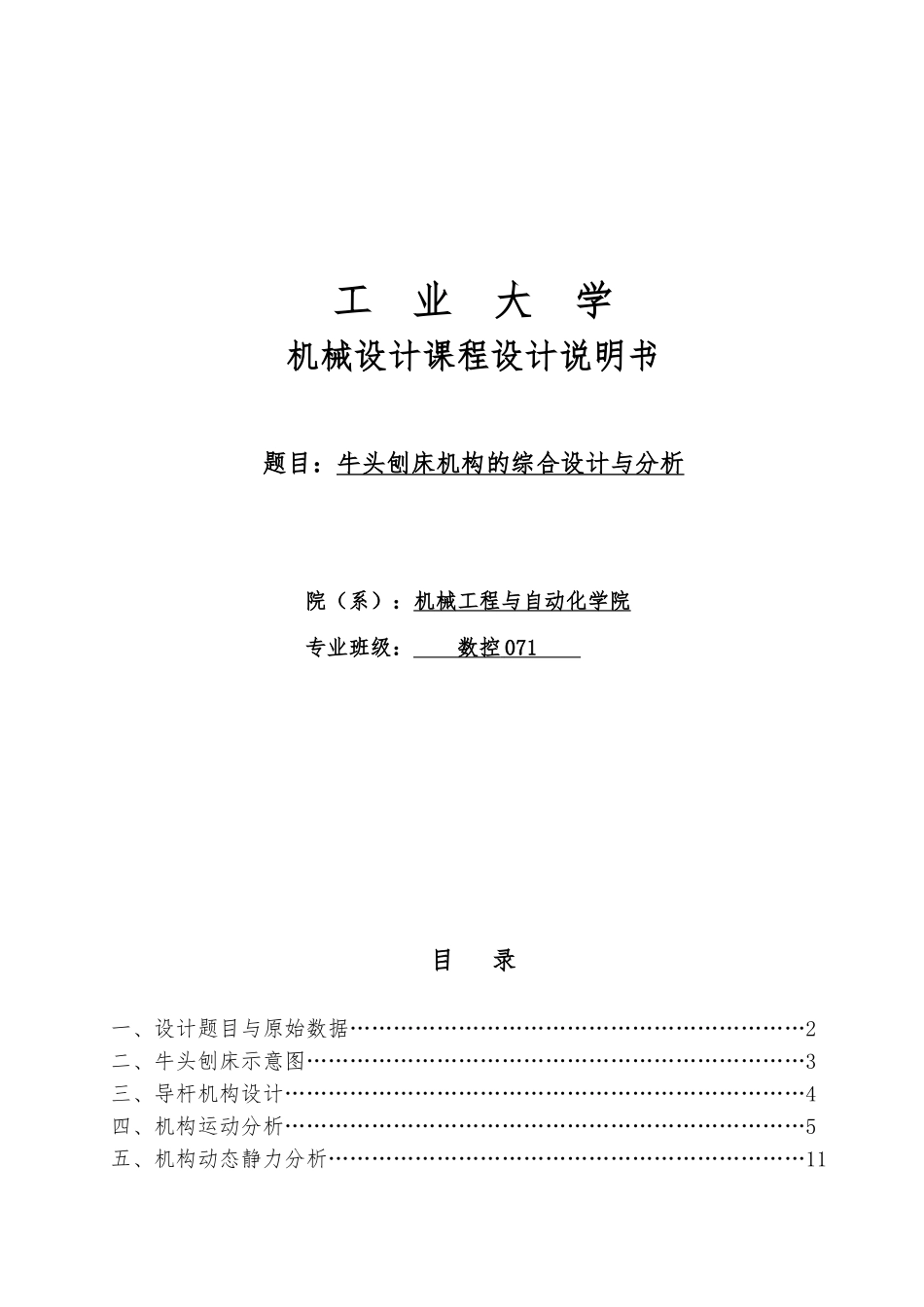

牛头刨床机构的综合设计与分析课程设计说明书_第1页
1/34

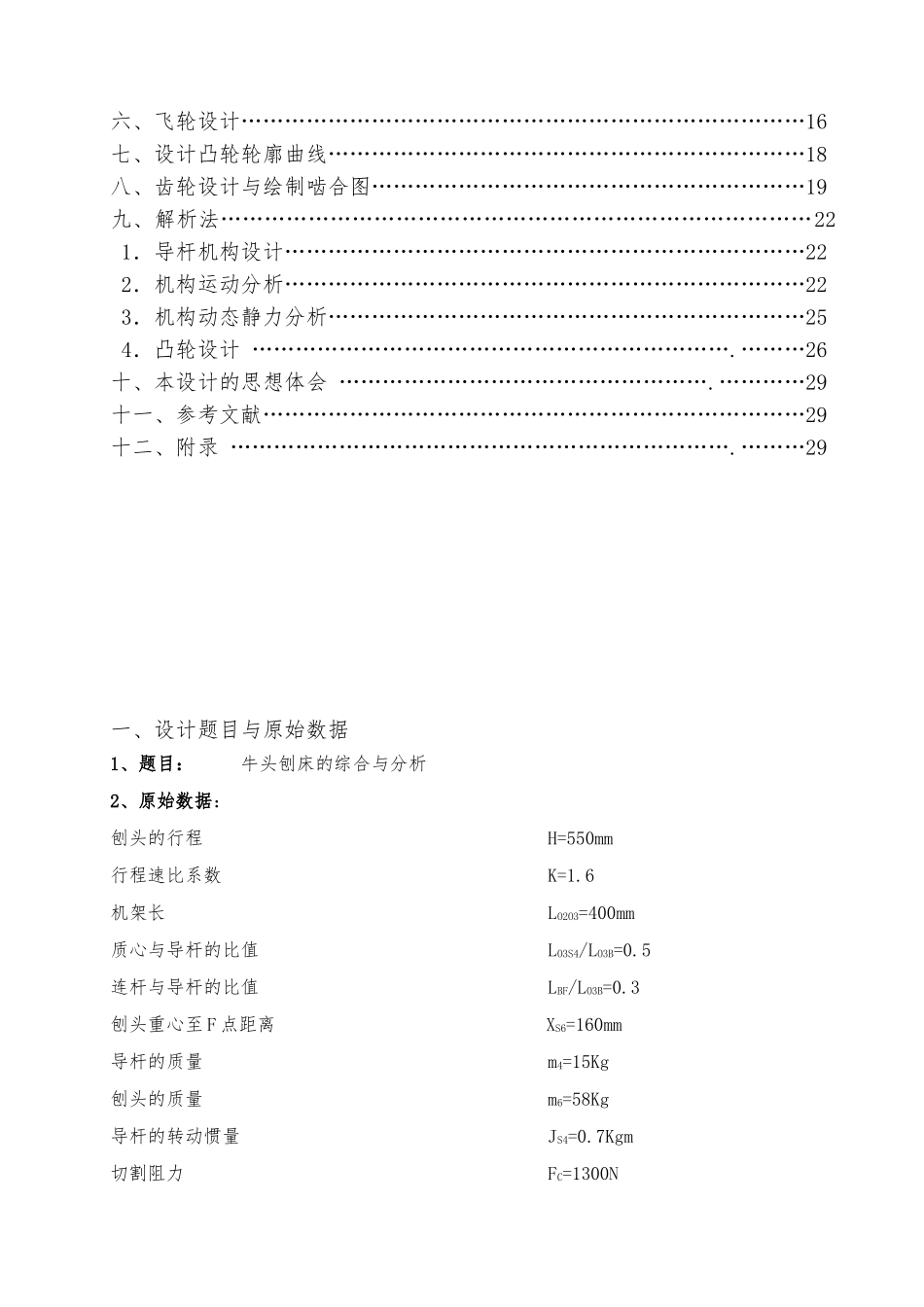

牛头刨床机构的综合设计与分析课程设计说明书_第2页
2/34

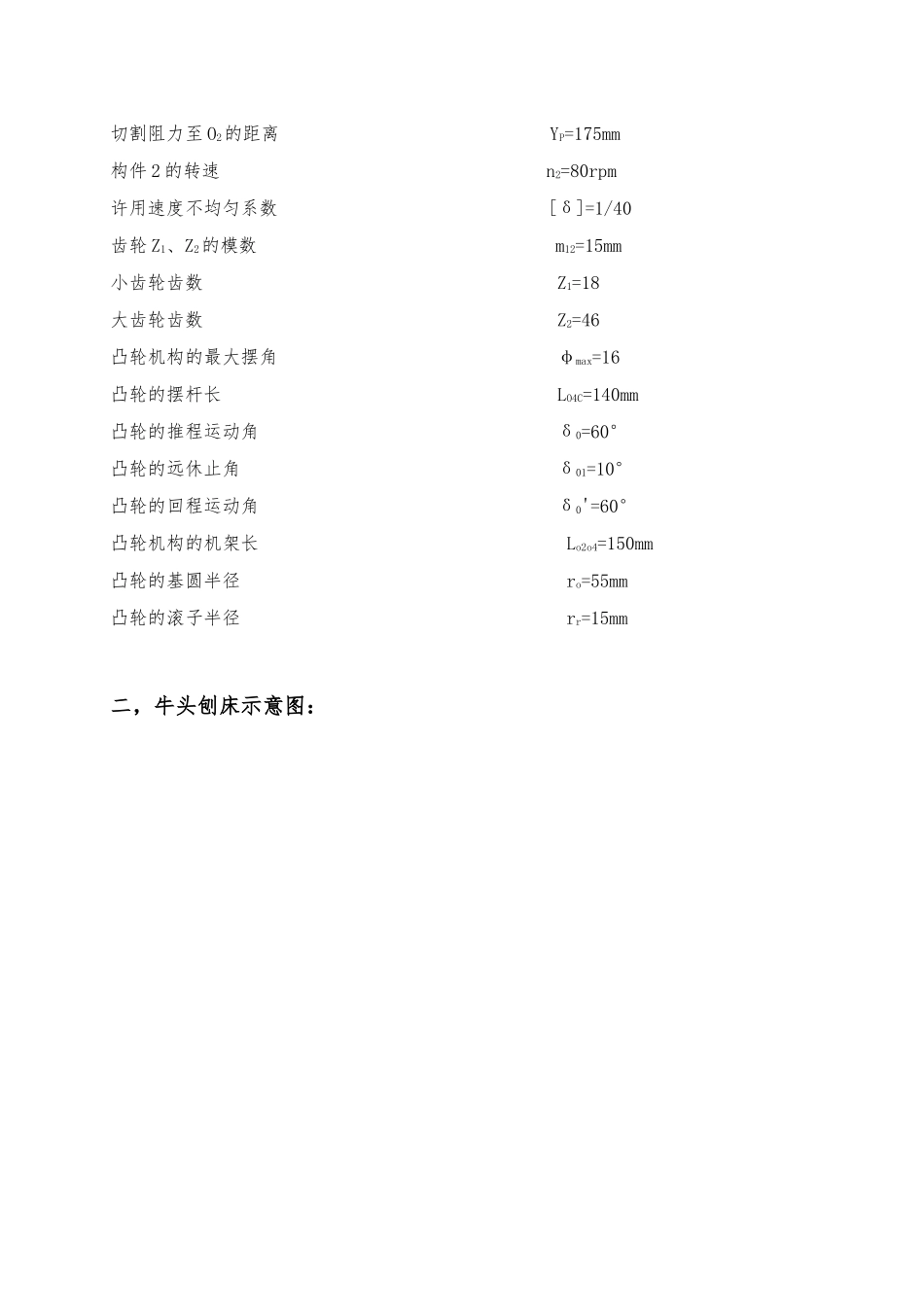

牛头刨床机构的综合设计与分析课程设计说明书_第3页
3/34
工 业 大 学机械设计课程设计说明书题目:牛头刨床机构的综合设计与分析院(系):机械工程与自动化学院专业班级: 数控 071 目 录一、设计题目与原始数据………………………………………………………2 二、牛头刨床示意图……………………………………………………………3 三、导杆机构设计………………………………………………………………4 四、机构运动分析………………………………………………………………5五、机构动态静力分析…………………………………………………………11六、飞轮设计……………………………………………………………………16七、设计凸轮轮廓曲线…………………………………………………………18八、齿轮设计与绘制啮合图……………………………………………………19九、解析法………………………………………………………………………22 1.导杆机构设计………………………………………………………………22 2.机构运动分析………………………………………………………………223.机构动态静力分析…………………………………………………………254.凸轮设计 ………………………………………………………….………26十、本设计的思想体会 …………………………………………….…………29十一、参考文献…………………………………………………………………29 十二、附录 …………………………………………………………….………29一、设计题目与原始数据1、题目: 牛头刨床的综合与分析2、原始数据:刨头的行程 H=550mm行程速比系数 K=1.6机架长 LO2O3=400mm质心与导杆的比值 LO3S4/LO3B=0.5连杆与导杆的比值 LBF/LO3B=0.3刨头重心至 F 点距离 XS6=160mm导杆的质量 m4=15Kg刨头的质量 m6=58Kg导杆的转动惯量 JS4=0.7Kgm切割阻力 FC=1300N切割阻力至 O2的距离 YP=175mm构件 2 的转速 n2=80rpm许用速度不均匀系数 [δ]=1/40齿轮 Z1、Z2的模数 m12=15mm小齿轮齿数 Z1=18大齿轮齿数 Z2=46凸轮机构的最大摆角 φmax=16凸轮的摆杆长 LO4C=140mm凸轮的推程运动角 δ0=60°凸轮的远休止角 δ01=10°凸轮的回程运动角 δ0'=60°凸轮机构的机架长 Lo2o4=150mm凸轮的基圆半径 ro=55mm凸轮的滚子半径 rr=15mm二,牛头刨床示意图:三、导杆机构设计1、已知:行程速比系数 K=1.6 刨头的行程 H=550mm机架长度 LO2O3=400mm Lo2o3=400mm 连杆与导杆的比 LBF/LO3B=0.32、...
